WorksheetsInstalasi Motor Listrik MP 1
Total questions: 20
Worksheet time: 12mins
Panel listrik yang digunakan untuk menangani tegangan 20Kilo Volt adalah.....
LP dan PP
MDP
SDP
MVMDP
LVMDP
Panel kendali motor listrik 3 fasa termasuk kedalam panel distribusi listrik jenis............
MVMDP
SDP
MDP
LVMDP
PP/LP
Unsur yang sebagian tidak terdapat pada pemrograman Kendali PLC adalah
Alamat
Simulation
Instruksi
Operand
Value
SIstem bilangan yang tidak digunakan dalam pemrograman PLC adalah.....
Sistem bilangan Binary Coded Decimal
Gerbang logika yang sering digunakan untuk mengendalikan motor listrik dari dua tempat adalah......
Penyebab tidak boleh menggunakan terminal normali closed dalam input PLC adalah
Mode yang terdapat dalam aplikasi Zelio Soft adalah.......
Mode design, mode configuration, mode testing
mode Programing, mode Testing, mode Simulation
mode modul selection, mode simulation, mode programming
mode configuration, mode simulation, mode testing
bagian yang memisahkan secara listrik antara rangkaian input dan rangkaian CPU pada bagian modul input PLC adalah.....
Transistor
Fototransistor
optocoupler atau opto-isolator
Relay
Triac
Keuntungan menggunakan PLC kecuali......
instruksi apa saja yang terdapat dalam pemrograman smart relay menggunakan Zelio Soft....
Instruks comparator, pembalikan, pengulangan, Input/Output
Instruksi counter, pembagi, pembalik, Input/Output
Instruksi logika, Aritmatika, Comparator, pengolahan data
Instruksi logika, penghitung, Input/Output, keamanan
tipe PLC yang tidak dapat ditambah maupun dikurangi modul input dan outputnya adalah....
PLC Compact
PLC Tag/Rak
bagian yang memisahkan secara listrik antara rangkaian input dan rangkaian CPU pada bagian modul output PLC adalah kecuali.........
Triac
relay
optocoupler
instruksi dalam PLC yang digunakan untuk menyimpan data sementara dan tidak terdapat terminal fisik Adalah.....
Memory
Alamat
counter
timer
operand
Komponen panel listrik berikut berfungsi untuk..........
kendali instalasi motor listrik terhadap rangkaian tenaga 3 fasa
Penghubung langsung rangkaian 3 fasa
Pemisah secara langsung rangkaian 3 fasa
Pencegah sekaligus pengaman rangkaian dari ganguan listrik
Pengendali rangkaian motor listrik 3 fasa secara terpisah
Gerbang logika yang digunakan untuk pembalik sinyal input adalah
(a)
Komponen input proteksi yang digunakan untuk mengamankan motor secara keseluruhan
(a)
Mode dalam aplikasi ZELIO SOFT yang digunakan untuk membuat program ladder diagram adalah (a)

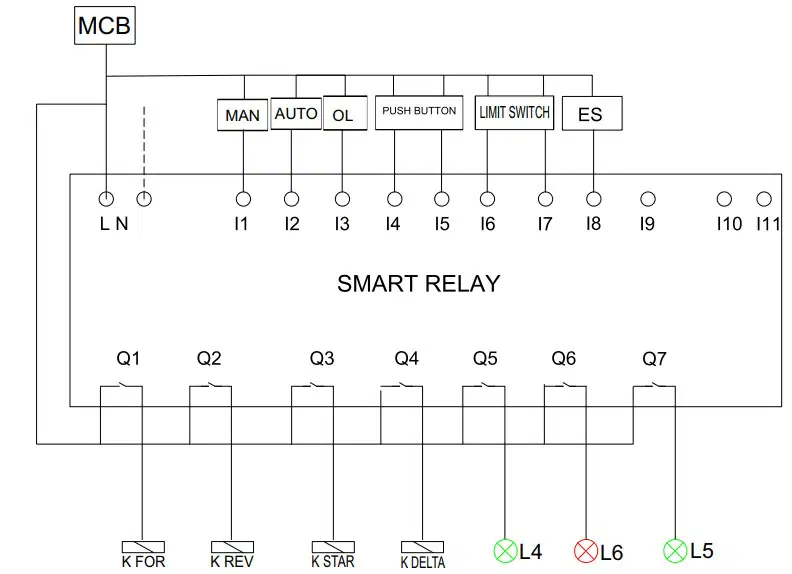

Sebuah industri pengepakan gula merancang lift untuk memindahkan barang secara vertikal naik turun secara otomatis menggunakan Smart Relay dengan diagram sebagai berikut ini
TIpe smart relay yang sesuai untuk jumlah minimal input Output yang digunakan dalam membuat mesin otomatis tersebut adalah...
SR2 B121 FU
SR3 B121 FU
SR2 B201 FU
SR3 B261 FU
SR2 B101 FU
Fungsi dari alamat I1 digunakan untuk kendali penuh secara manual dengan tombol push button
Fungsi dari alama I2 digunakan untuk kendali penuh secara otomatis dengan tambahan Timer untuk otomatis
Penggunaan instruksi yang tepat dalam program kendali ladder diagram pada zelio adalah.....
ALamat I1 menggunakan NO dan Alamat I2 menggunakan NO
ALamat I1 menggunakan NC dan Alamat I2 menggunakan NO
ALamat I3 menggunakan NC dan Alamat I2 menggunakan NO
ALamat I1 menggunakan NC dan Alamat I2 menggunakan NC
ALamat I1 menggunakan NO dan Alamat I3 menggunakan NC
Fungsi Q1 dan Q1 digunakan untuk kendali kontaktor utama pembalik arah motor
FUngsi Q3 dan Q4 digunakan untuk kendali kontaktor sekunder rangkaian bintang segitiga
JIka kontaktor tidak boleh menyala bersamaan Q1 dan Q2 atau Q3 dan Q4 maka dalam program kendali Ladder diagram harus....
Terdapat kontak bantu NC Q1 dan Q2 pada masing-masing output
NC Q1 seri Out Q2
NC Q2 seri Out Q1
NC Q3 seri Out Q4
NC Q4 seri Out Q5
Terdapat kontak bantu NC Q1 dan Q2 pada masing-masing output secara berlawanan
NO Q1 seri Out Q2
NO Q2 seri Out Q1
NO Q3 seri Out Q4
NO Q4 seri Out Q5
NC Q1 seri Out Q2
NO Q2 seri Out Q1
NC Q3 seri Out Q4
NO Q4 seri Out Q5
