WorksheetsQuiz sobre Sensores e Automação
Total questions: 20
Worksheet time: 55mins
Do que é formado um sensor de chuva?
Uma módulo com várias leds e condutor que se encarrega de detectar a água, emitindo comandos para o Arduino, no qual poderá emitir alerta
Uma placa com várias trilhas de um material condutor que se encarrega de detectar a chuva e a umidade, emitindo comandos para o Arduino, no qual poderá acionar dispositivos
Um dispositivo que detecta a umidade e temperatura ambiente, emitindo comandos para o Arduino, no qual poderá acionar dispositivos
Um dispositivo que mede a pressão atmosférica com várias trilhas de um material semicondutor emitindo comandos para o Arduino, no qual poderá acionar dispositivos
Tanto o sensor de umidade do solo quando o de chuva possuem este componente da imagem, trata-se de um ou uma...
Potenciômetro
Haste do sensor
Resistor
Capacitor
O que acontece quando o sensor de chuva detecta água em um sistema automatizado de irrigação?
O sistema liga a bomba d’água
O sistema desliga a bomba d’água
O sistema aumenta a temperatura
O sistema ativa o alarme

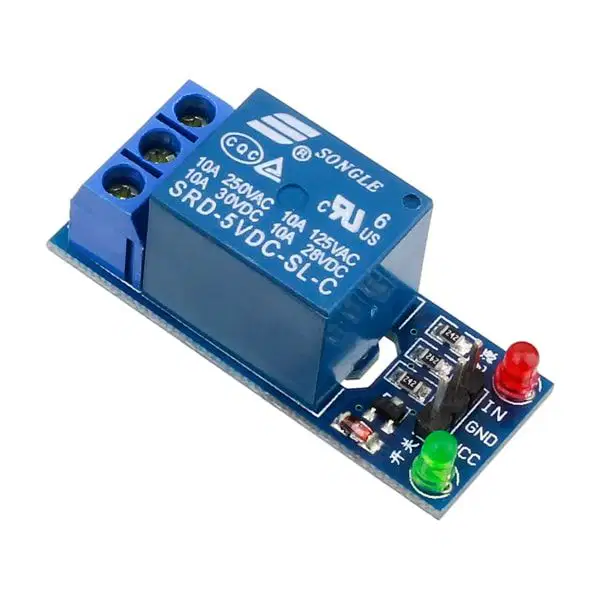

Para que serve o módulo relé em um sistema de irrigação automática?
Para medir a umidade do solo
Para controlar o acionamento de dispositivos de alta potência, como a bomba d’água
Para armazenar dados
Para medir a intensidade da chuva
Qual componente é responsável por bombear a água no sistema de irrigação automática?
Sensor de chuva
Teclado matricial
Bomba d’água submersível
Servo motor
Para que serve um teclado matricial de membrana em projetos eletrônicos?
Para medir a temperatura ambiente
Para permitir a digitação de comandos ou senhas
Para controlar a velocidade de motores
Para detectar a presença de água
O que acontece quando a umidade do solo está abaixo do nível desejado em um sistema de irrigação automática?
O sistema ativa a bomba d’água para irrigar o solo
O sistema desliga a bomba d’água
O sistema ativa o sensor de chuva
O sistema trava a fechadura eletrônica
Qual é a principal vantagem de utilizar um sistema de irrigação automática com sensores?
Aumentar o consumo de água
Reduzir o desperdício de água e otimizar a irrigação
Aumentar o trabalho manual
Diminuir a eficiência do sistema
Em um teclado matricial 4x4, quantas teclas diferentes podem ser utilizadas?
8
12
16
20
Qual componente é mais adequado para controlar a abertura de uma fechadura eletrônica?
Sensor de chuva
Servo motor
Sensor de umidade do solo
Bomba d’água submersível
O que caracteriza um servo motor em relação a outros tipos de motores?
Possui controle preciso de posição angular
Só gira em uma direção
Não pode ser controlado eletronicamente
Não possui eixo de saída

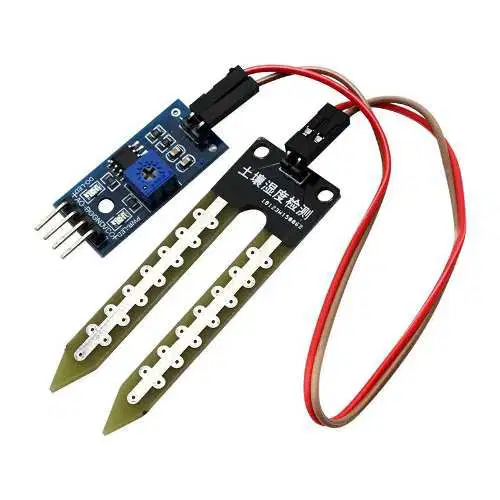

O Sensor de Umidade do Solo utiliza o método medição de quantidade de água por (a) e funciona da seguinte maneira: possui dois eletrodos (as hastes) para conduzir corrente elétrica pelo solo, fazendo a leitura indireta de umidade relativa por comparação com a resistência elétrica do solo, visto que a água diminui a resistência, enquanto em solo seco a resistência é maior.
Qual é a biblioteca utilizada para controlar o Servo Motor no Arduino IDE?
MotorControl
RoboLib
ArduinoServo
Servo.h
O que acontece quando o Servo Motor recebe o comando 'meuservo.write(90)'?
Posiciona o servo em 90 graus
Desliga o servo
Aumenta a velocidade do servo
Inverte a direção do servo
Sobre os servos motores:
Os servos motores são utilizados apenas em sistemas de controle de temperatura.
Os servos motores não possuem aplicação em robótica
Os servos motores são dispositivos que convertem um sinal elétrico em movimento mecânico, sendo comumente utilizados em sistemas de controle de posição.
Os servos motores são dispositivos que convertem um sinal mecânico em movimento elétrico.
O que é um servo motor?
É uma placa de prototipagem que serve para organizar vários componentes.
É um motor que produz energia elétrica.
É um motor elétrico rotativo com pás que se movimentam em ângulos específicos.

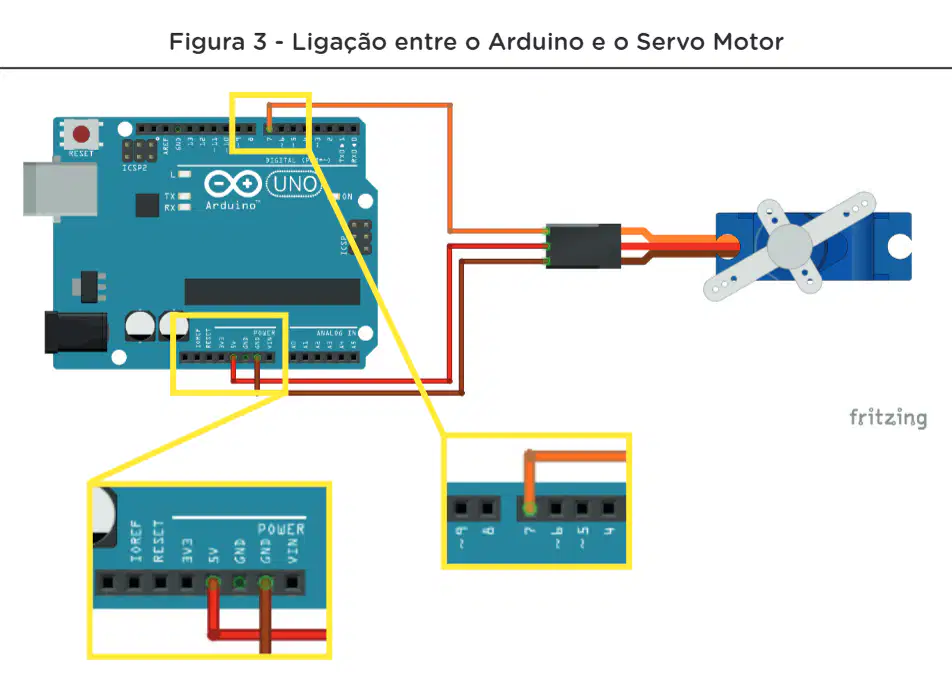

Qual é o componente eletrônico mostrado na imagem que se conecta ao Arduino?
Resistor
Servo Motor
LED
Capacitor

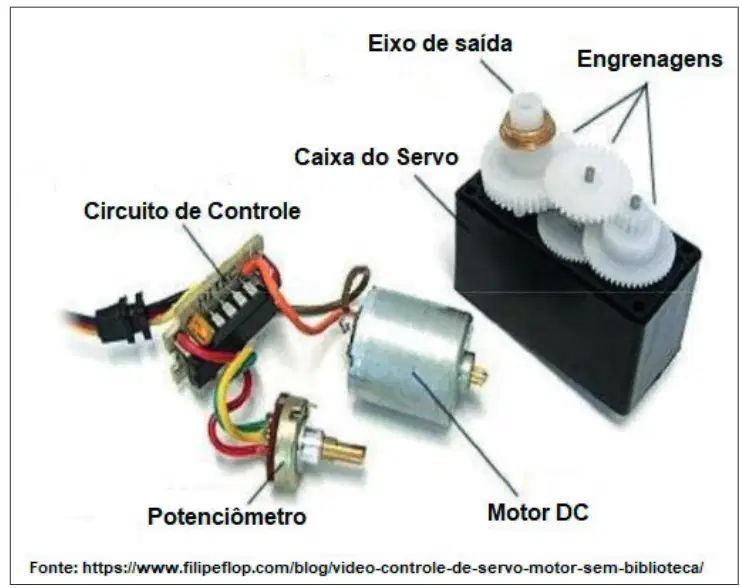

Relacione as partes do Servo Motor com suas respectivas funções:
Eixo de saída
Transmite o movimento para o exterior do servo.
Engrenagens
Reduz a velocidade e aumenta o torque do motor.
Caixa do Servo
Abriga os componentes internos do servo.
Circuito de Controle
Controla o funcionamento do servo conforme o sinal recebido.
Potenciômetro
Detecta a posição do eixo de saída.
Como o sensor de chuva geralmente é utilizado em carros?
Para ligar o ar condicionado
Para acionar os limpadores de para-brisa automaticamente
Para ajustar o volume do rádio
Para abrir as janelas
Qual é a função do Monitor serial após a transferência do programa para o Arduino?
Permitir a comunicação entre o Arduino e o computador, exibindo dados enviados pelo programa.
Salvar automaticamente o código no Arduino.
Aumentar a velocidade de execução do programa no Arduino.
Desligar o Arduino após a execução do programa.
