WorksheetsEstação meteorológica - robótica - 2º tri
Total questions: 21
Worksheet time: 29mins
Quais são os pinos que devem ser conectados ao inserir o display OLED?
GND, VCC, SCL, SDA
TX, RX, VCC, GND
SDA, SCL, TX, RX
VCC, GND, TX, RX
Tela (a) significa "Organic Light Emitting Diode" (Diodo Emissor de Luz Orgânico). É uma tecnologia de exibição que usa compostos orgânicos para (b) quando uma corrente elétrica é aplicada, permitindo que cada (c) se ilumine ou apague individualmente. As telas OLED oferecem uma experiência visual imersiva e de alta qualidade, com cores vibrantes, pretos profundos e ângulos de visão amplos, tornando-as ideais para assistir filmes, jogar e desfrutar de (d) de alta qualidade. Por isso, telas OLED costumam ter um subpixel branco (WRGB) para aumentar a luminância.
As telas Oled oferecem maiores vantagens aos usuários se comparadas com outros tipos de telas, associe a vantagem à descrição
OLED consome energia apenas quando está ligado, o que permite a construção de telas com maior eficiência energética e dispositivos que gastam menos bateria.
eficiência energética
ângulo de visão
os pixels do OLED emitem luz em todas as direções e não necessitam de uma camada adicional de filtro de cores, o que melhora a visualização da imagem sob ângulos variados
uniformidade de preto
OLED não precisa movimentar cristais líquidos como no LCD, o que possibilita um tempo de resposta menor em painéis com a mesma taxa de atualização e evita o motion blur
mais fina
só precisa desligar os pixels, o que possibilita uma uniformidade de preto perfeito.
Resposta rápida
Qual é a unidade de medida comum para a resolução de um display, como o OLED 128x64?
Hertz (Hz)
Pixels
Volts (V)
Amperes (A)
Qual das seguintes aplicações NÃO é mencionada para o Módulo Sensor de Chuva?
Detectar chuva
Medir o nível da água
Monitorar a pressão do ar
Detectar vazamentos de líquidos
O (a) é um componente eletrônico capaz de detectar a presença de chuva ou água. Ele geralmente é usado em aplicações de automação residencial, sistemas de irrigação automática, sistemas de alerta de chuva para fechamento automático de janelas ou teto solar em veículos, e contra inundação. O funcionamento do sensor de chuva é simples. A (b) coletora possui uma série de trilhas de cobre expostas que atuam como pontos de detecção. Quando a (c) caem sobre essas trilhas, a água cria uma conexão elétrica entre elas. O princípio por trás disso é que a água é um bom (d) , e quando ela está presente entre as trilhas de cobre, ela permite que a corrente elétrica flua através do circuito formado pelas trilhas. Essa corrente pode então ser detectada pela placa eletrônica conectada ao (e) . A placa metálica coletora atua como um resistor variável, cuja resistência varia de acordo com a quantidade de água presente em sua superfície.
Quais são os princípios físicos do sensor de chuva?
O sensor de chuva utiliza da pressão atmosférica o para detectar umidade.
O sensor de chuva utiliza da radiação infravermelha para detectar umidade.
O sensor de chuva utiliza da temperatura e pressão para detectar umidade.
O sensor de chuva utiliza da condutividade elétrica e capacitância para detectar umidade.

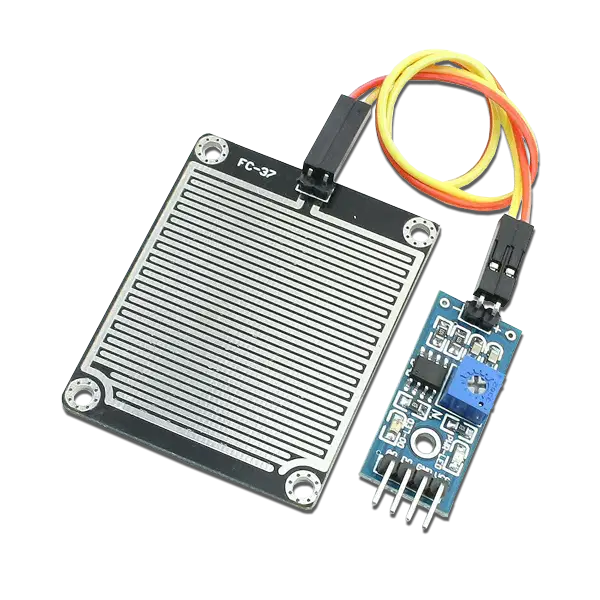

A imagem ao lado apresenta o sensor de chuva desacoplada da placa piezoeléctrica - Selecione na imagem as partes que estão nomeadas corretamente
Qual dos resistores abaixo é de 220 ohms?
Associe os componentes
Sensor de chuva
Sensor de umidade e temperatura
Tela Oled
Sersor LDR
Arduíno Uno
Em uma pequena cidade o prefeito observou que as lâmpadas dos postes de iluminação pública estavam ficando acesas durante o dia. Qual a sua sugestão para ele conseguir resolver esse problema?
Instalar Sensores LDR (fotocélula).
Instalar Sensores PIR.
Instalar Sensores de obstáculo.
O funcionamento correto do sensor LDR é..
Se a intensidade da luz que atinge o sensor LDR for baixa, então a resistência do LDR é alta, impedindo o envio de sinal elétrico;
Se a intensidade da luz que atinge o sensor LDR for alta, então a resistência do LDR é alta, impedindo o envio de sinal elétrico;
Se a intensidade da luz que atinge o sensor LDR for alta, então a tensão do LDR é baixa;
Se a intensidade da luz que atinge o sensor LDR for baixa, então a tensão do LDR é baixa;
Se a intensidade da luz que atinge o sensor LDR for alta, então a capacitância do LDR é alta;
O sensor LDR (Light Dependent Resistor) detecta a intensidade da luz no ambiente, variando sua resistência conforme a quantidade de luz que incide sobre ele. Quais são as principais aplicações desse sensor no dia a dia?
Iluminação automática e sistemas de segurança
Qual é a principal função do sensor DHT11?
Medir a pressão atmosférica
Medir temperatura e umidade
Medir a velocidade do vento
Medir a luminosidade
História: Camila criou um aplicativo que mostra os dados do sensor DHT11 instalado na estufa da escola. No código, aparecem as variáveis H e T. O que cada uma dessas letras significa?
Número do pino e configuração do sensor.
Temperatura e depois a umidade lida.
Intervalo de tempo entre cada medição.
O sensor de umidade e temperatura DHT11 é um componente versátil amplamente utilizado em projetos de automação residencial, monitoramento ambiental e controle climático . Com suas especificações notáveis, como faixa de umidade de (a) precisão de ±5% e faixa de temperatura de (b) com precisão de ±2°C, o DHT11 oferece medições confiáveis. O Sensor de Umidade e Temperatura DHT11 opera com base em um (c) para medir a umidade relativa do ar e um termistor para medir a temperatura ambiente. Ele possui uma membrana porosa que permite que a umidade do ar entre em contato com o sensor capacitivo, alterando sua capacitância de acordo com a umidade. O termistor registra a variação de temperatura e ambos os valores são convertidos em (d) pelo sensor. Esses sinais digitais são então lidos pelo microcontrolador (como um Arduino) por meio de um protocolo de comunicação serial. Assim, o (e) pode interpretar os dados e fornecer leituras de umidade e temperatura em tempo real. Este processo permite que o DHT11 forneça medições precisas e confiáveis da umidade e temperatura ambiente.
Associe os componentes
Nomeie cada componente da estação meteorológica:

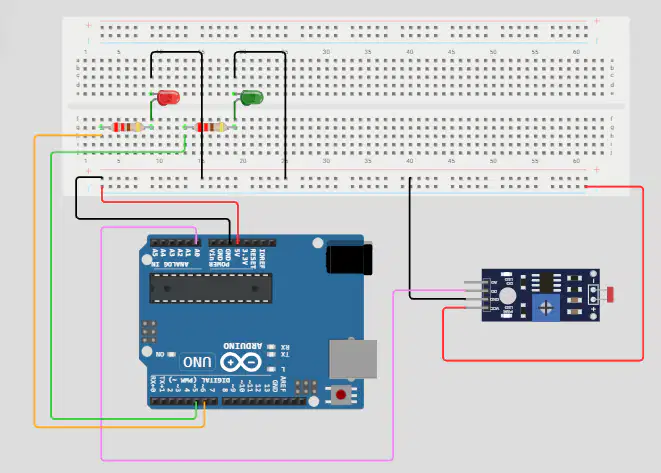

A imagem ao lado apresenta a montagem do sensor LDR, associado a dois leds- um vermelho e um verde. Com base no trecho de código abaixo,
// Controle dos LEDs
if (luminosidadePercentual > 50) {
digitalWrite(LED_VERDE, HIGH);
digitalWrite(LED_VERMELHO, LOW);
} else {
digitalWrite(LED_VERDE, LOW);
digitalWrite(LED_VERMELHO, HIGH);
}
o que deve acontecer com os leds?
se luminosidade maior que 50% acende o led verde
se luminosidade maior que 50% acende o led vermelho
se luminosidade maior que 50% acende o led verde e o vermelho
se luminosidade menor que 50% led vermelho e verde ficam apagados
As imagens abaixo mostram partes do código da estação meteorológica, associe as partes ao funcionamento de seu respectivo componente
No arduíno IDE, após a montagem e compilação do código da estação meteorológica, o serial monitor do aplicativo foi aberto e a mensagem da imagem ao lado foi apresentada. Quais as razões para a exibição de mensagem de ERRO onde deveria aparecer o valor da umidade e da temperatura?
