WorksheetsAula 03 Comunicação Optica 18 08 2025
Total questions: 35
Worksheet time: 18mins

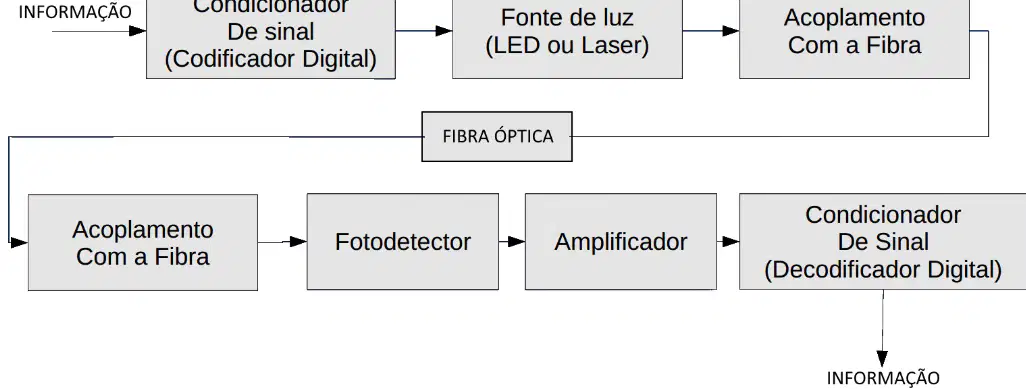

No diagrama 'Elementos do Sistema', qual elemento é responsável por converter a luz recebida em sinal elétrico?
Fotodetector
Fonte de luz
Amplificador
Transmissor
No diagrama 'Elementos do Sistema', qual elemento pode ser um LED ou Laser?
Fonte de luz
Detector
Lente
Espelho
No sistema apresentado, a _______ é utilizada para transmitir sinais ópticos entre os conectores.
fibra óptica
placa de circuito
bateria
antena

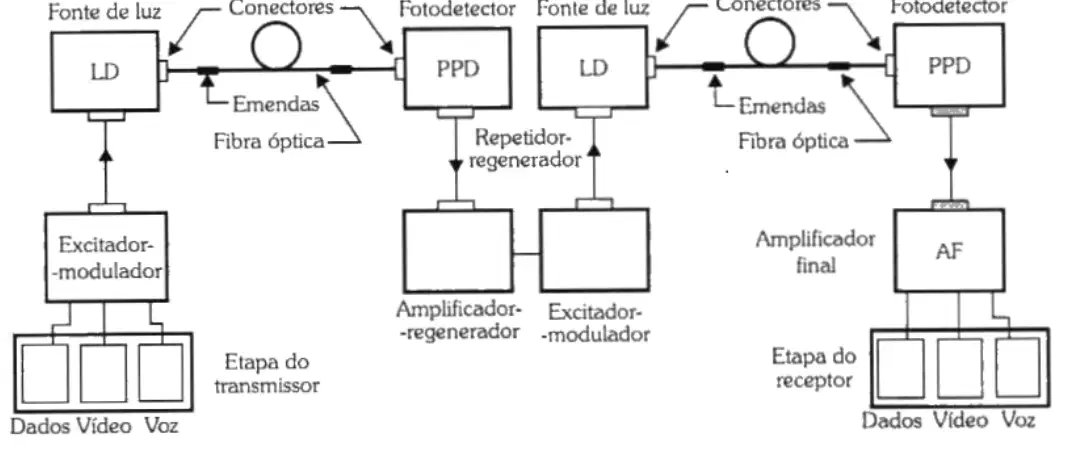

No diagrama 'Elementos do Sistema', a função do 'Excitador-modulador' é:
Gerar e modular o sinal de excitação para o sistema.
Fornecer energia elétrica ao sistema.
Controlar a saída de áudio do sistema.
Realizar a recepção do sinal de entrada.
Observe a imagem dos emissores de luz. Complete: O componente mostrado na primeira imagem é um _______.
LED
Resistor
Transistor
Capacitor
Um dos emissores de luz apresentados na imagem é o _______.
LED
Resistor
Capacitor
Transistor
Complete: Outro emissor de luz apresentado na imagem é o _______.
LASER
Bússola
Termômetro
Balança
O que significa a sigla LASER?
Light Amplification by Stimulated Emission of Radiation
Light And Sound Emission Receiver
Light Amplified Source Emitting Rays
Laser Amplified Signal Emission Receiver
Complete: O LASER emite luz _________.
coerente
difusa
aleatória
incoerente
Observe o diagrama sobre Emissão Espontânea. Qual das opções (A, B ou C) representa corretamente o processo de emissão espontânea, onde um elétron decai do nível de energia E2 para E1 emitindo um fóton (hv)? Escolha a alternativa correta.
O elétron permanece no mesmo nível de energia.
O elétron decai de E2 para E1 emitindo um fóton (hv).
O elétron está no nível de energia E1.

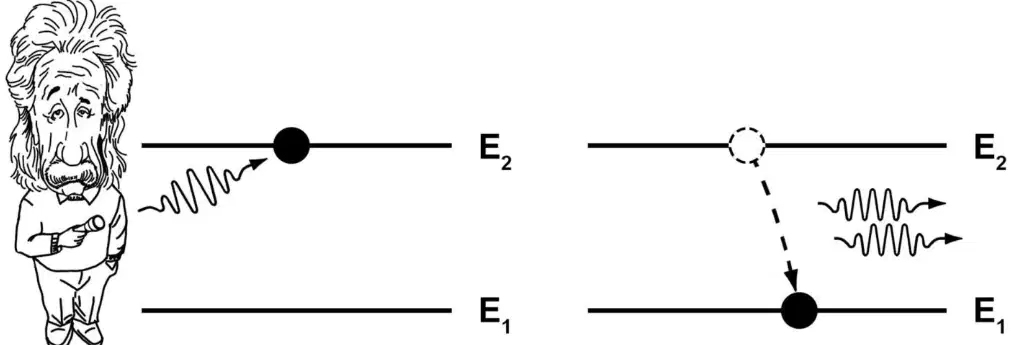

Observe o diagrama sobre Emissão Estimulada. Qual fenômeno físico está sendo representado quando um elétron no nível de energia E2 retorna para o nível E1, emitindo dois fótons idênticos?
Absorção espontânea
Emissão espontânea
Emissão estimulada
Efeito fotoelétrico
Complete: Na emissão estimulada, os fótons gerados apresentam a mesma _______.
fase
energia
direção
frequência
Complete: Na emissão estimulada, os fótons gerados apresentam a mesma _______.
polarização
massa
temperatura
velocidade

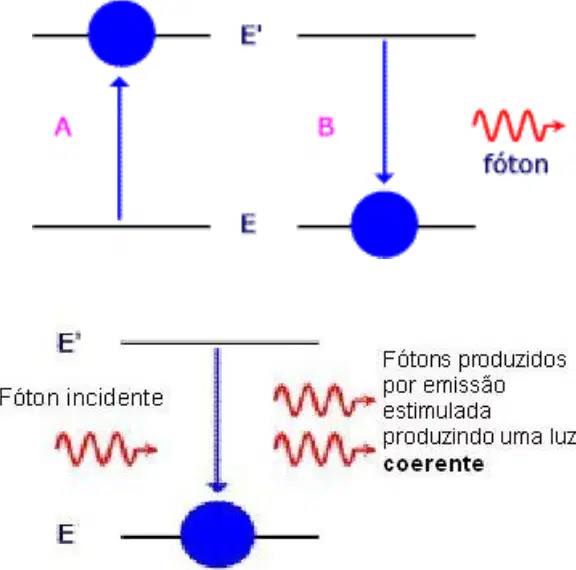

Observe o diagrama sobre Emissão Espontânea x Estimulada. Qual das alternativas representa corretamente a diferença entre emissão espontânea e emissão estimulada?
Emissão espontânea ocorre sem influência externa, enquanto a estimulada requer um fóton incidente.
Emissão espontânea requer um fóton incidente, enquanto a estimulada ocorre sem influência externa.
Ambas ocorrem apenas com fóton incidente.
Ambas ocorrem sem influência externa.
Observe o gráfico sobre emissores de luz. Qual dos emissores possui uma largura espectral menor que 1 nm?
LED
Diodo Laser
Ambos
Nenhum
Com base no gráfico apresentado, a potência óptica relativa do LED é distribuída em uma faixa espectral mais ________ do que a do Diodo Laser.
estreita
larga
intensa
fraca
O que significa a sigla LED?
Light Emitting Diode
Low Energy Device
Laser Emission Display
Linear Electric Device
O LED emite luz em resposta à passagem de qual fenômeno?
Calor
Corrente elétrica
Pressão
Som
Onde os LEDs estão presentes?
Apenas em lâmpadas
Em diversos dispositivos eletrônicos
Apenas em televisores
Apenas em computadores
A cor do LED é determinada pelos _______ químicos e pelos seus dopantes.
componentes
elétrons
fios
circuitos
Observe os diagramas apresentados. Qual deles representa o símbolo de um LED?
Primeiro
Segundo
Terceiro
Complete: O semicondutor 'Arseniato de gálio e alumínio' emite luz de cor _______ com comprimento de onda de 880 nm.
Infravermelha
Vermelha
Verde
Azul
Complete: O semicondutor 'Arseniato de gálio e alumínio' emite luz de cor _______ com comprimento de onda de 645 nm.
Vermelha
Azul
Verde
Amarela
O semicondutor 'Fosfato de alumínio, índio e gálio' emite luz de cor _______ com comprimento de onda de 595 nm.
Amarela
Vermelha
Verde
Azul
Complete: O semicondutor 'Fosfato de gálio' emite luz de cor _______ com comprimento de onda de 565 nm.
Verde
Vermelha
Azul
Amarela
Complete: O semicondutor 'Nitreto de gálio' emite luz de cor _______ com comprimento de onda de 430 nm.
Azul
Vermelha
Verde
Amarela

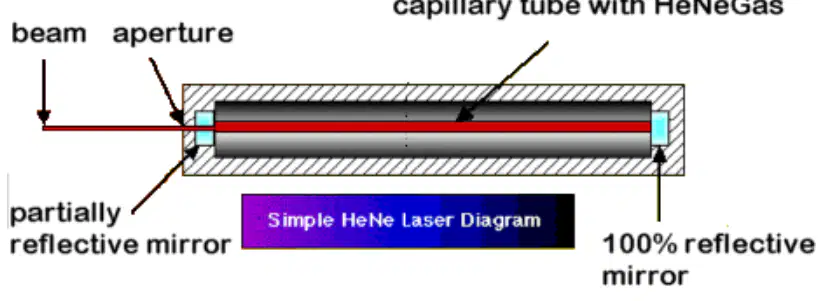

Observe o diagrama do laser HeNe. Complete: O tubo capilar contém o gás _______.
HeNe (Hélio-Neônio)
Ar (Atmosférico)
CO2 (Dióxido de Carbono)
Kr (Criptônio)
Observe o diagrama do laser HeNe. Complete: O espelho à esquerda é _______ reflexivo.
parcialmente
totalmente
não
duplamente
Observe o diagrama do laser HeNe. Complete: O espelho à direita é _______ reflexivo.
100%
50%
80%
10%
Observe o diagrama do laser HeNe. Complete: O feixe de laser sai pela _______.
abertura (aperture)
espelho totalmente refletor
tubo de descarga
fonte de energia
O que é o efeito fotoelétrico? Preencha a lacuna: O efeito fotoelétrico é a emissão de _______ por um material, geralmente metálico, quando exposto a uma radiação eletromagnética (como a luz) de frequência suficientemente alta, que depende do material.
elétrons
prótons
nêutrons
fótons
Observe a imagem apresentada. O que está sendo mostrado nela?
Resistores
Fotodiodos
Transistores
Capacitores
No contexto dos emissores de luz, qual componente é mais utilizado em comunicações ópticas devido à sua alta coerência?
LASER
Lâmpada incandescente
LED
OLED
Complete: O fotodetector em um sistema óptico tem a função de _______.
modular o sinal de entrada
gerar luz coerente
amplificar o sinal óptico
converter luz em sinal elétrico

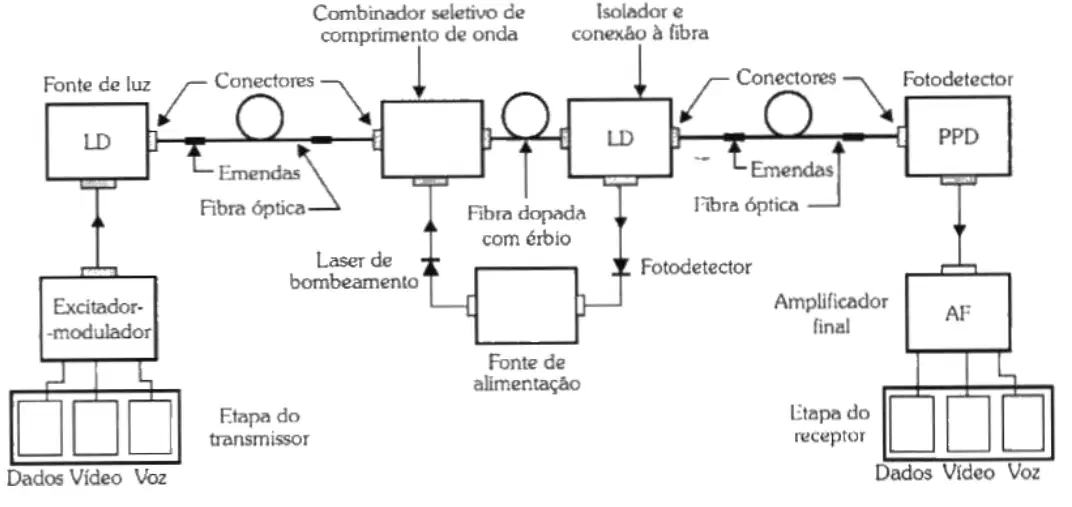

No diagrama de um sistema óptico, qual componente é responsável por modular o sinal antes de ser transmitido pela fibra óptica?
Antena
Amplificador de potência
Fotodetector
Excitador-modulador
