Worksheets3ºEM - Fechadura eletrônica - recuperaçãp
Total questions: 23
Worksheet time: 33mins
O fio marrom/preto do motor servo geralmente é conectado a _______.
energia (5v ou 3.3v)
pino digital
GND (Terra)
O limite de ângulo do motor servo é ______.
0 a 90
0 a 180
0 a 255
0 a 360
0 a 1023
O terminal Laranja do Servo Motor é _______.
Negativo
Positivo
Sinal
Quais são as três posições que um motor de servo será programado para mover nesta lição?
0°, 45°, e 90°
0°, 90°, e 180°
30°, 60°, e 120°
0°, 60°, e 120°
Qual característica não é verdadeira sobre o teclado de matriz de membrana?
É resistente a líquidos
Possui teclas móveis
Tem longa vida útil
É fácil de manter
Utiliza menos fios do que teclados convencionais
O teclado de 16 teclas é organizado em:
2 linhas e 8 colunas
5 linhas e 3 colunas
4 linhas e 4 colunas
1 linha e 16 colunas
8 linhas e 2 colunas
Para ligação do componente LED precisamos ligar corretamente os polos, como deve ser ligado ?
Perna maior é polo positivo, ligando no negativo da pilha.
Perna menor é polo positivo, ligando no negativo da pilha.
Polo positivo é qualquer lado, ligando no negativo da pilha.
Polo negativo é qualquer lado, ligando no negativo da pilha.
No circuito simulado durante a aula, qual o valor ideal do resistor para que o LED RGB funcione corretamente?
100Ω
220Ω
330Ω
1kΩ
Identifique os nomes dos terminais de um teclado de membrana 4x4?
A partir do fragmento de código descrito abaixo
#include <Servo.h>
Servo Meuservo;
int Pino_Servo = 7;
identifique os locais em que os cabos do servo motor (vermelho, marrom e laranja) devem ser conectados no arduíno
Observe a imagem e nomeie o componentes
protoboard
keypad
servo motor
arduíno
led
Na atualidade, quando as pessoas vão realizar seus projetos de moradia, sejam casas ou apartamentos, o que mais pesa é a questão da segurança, por isso, a maioria dos condomínios possui sistema de fechadura eletrônica, esse, além de trazer segurança, traz a comodidade de não precisar usar chaves para abrir as portas, basta digitar a senha, isso facilita a entrada e saída de pedestres e ainda não tem perigo de alguém esquecer ou perder a chave. Na aula executada tanto no Tinkercad quanto no laboratório, foi programado um sistema de segurança utilizando o Arduino Uno R3, o Teclado Matricial de Membrana 16 Teclas e um Servo Motor. Como na imagem acima. Pergunta-se:
Foram utilizadas duas bibliotecas, quais são as linhas de código que representa corretamente o uso das mesas?
#include 'Keypad.h";
#include "Servo.h";
#include <Keypad.h>
#include <Servo.h>
#include <Keypad.h>;
#include <Servo.h>;
#include 'Keypad.h"
#include "Servo.h"
Pela imagem e pelo código deste projeto, a fechadura está trancada ou destracada? Qual a justificativa plausível?
Está trancada, pois o LED vermelho está acesso e o Servo está na posição de 45º
Está trancada, pois o LED vermelho está acesso e o Servo está na posição de 0º
Está trancada, pois o LED vermelho está acesso e o Servo está na posição de 180º
Está trancada, pois o LED vermelho está acesso e o Servo está na posição de 90º
Ao ser destrancada a fechadura, e isto acontece quando o usuário digta as teclas 123 na sequencia, o LED verde acende e o que mais acontece?
O LED vermelho apaga,
O buzzer é acionado,
é enviado ao Monitor Serial a mensagem "Destrancada" e
o ServoMotor fica em 180º
O LED vermelho permance acesso,
é enviado ao Monitor Serial a mensagem "Destrancada" e
o ServoMotor fica em 90º
O LED vermelho apaga,
é enviado ao Monitor Serial a mensagem "Destrancada" e
o ServoMotor fica em 180º
O buzzer é acionado,
é enviado ao Monitor Serial a mensagem "Destrancada" e
o ServoMotor fica em 180º
7) Preencha os campos em branco:
O teclado (a) de membrana é um (b) numérico que permite a (c) de dados, principalmente, em (d) microcontrolada. Com este teclado é possível ligar LED, criar (e) , fazer cálculo, entre outras aplicabilidades.

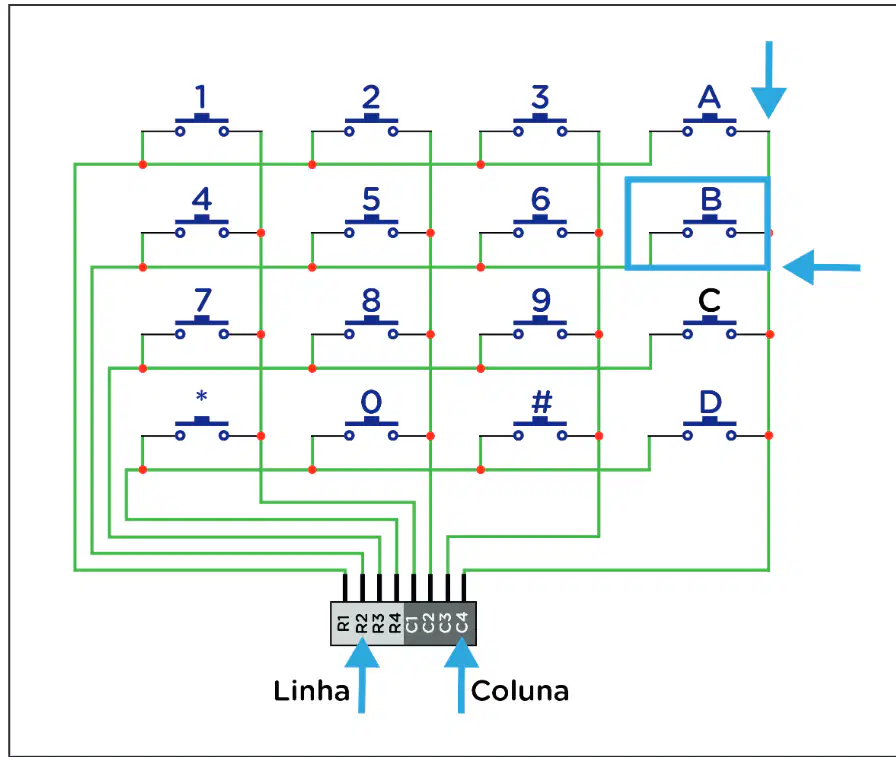

Quando a tecla B é pressionada, entre quais linhas e colunas ocorre a conexão?
Linha R1 e coluna C1
Linha R2 e coluna C4
Linha R3 e coluna C2
Linha R4 e coluna C3
Indique qual componente está apresentado na figura?
Teclado Matricial de Membrana 16 Teclas
Servo Motor
Arduino Uno R3, Módulo I
Sensor de Movimento
Sobre a aula da Fechadura Eletrônica combine os seguintes materiais com seus respectivos nomes:
Teclado Matricial
Arduíno Uno
Leds
Micro Servo
Protoboard

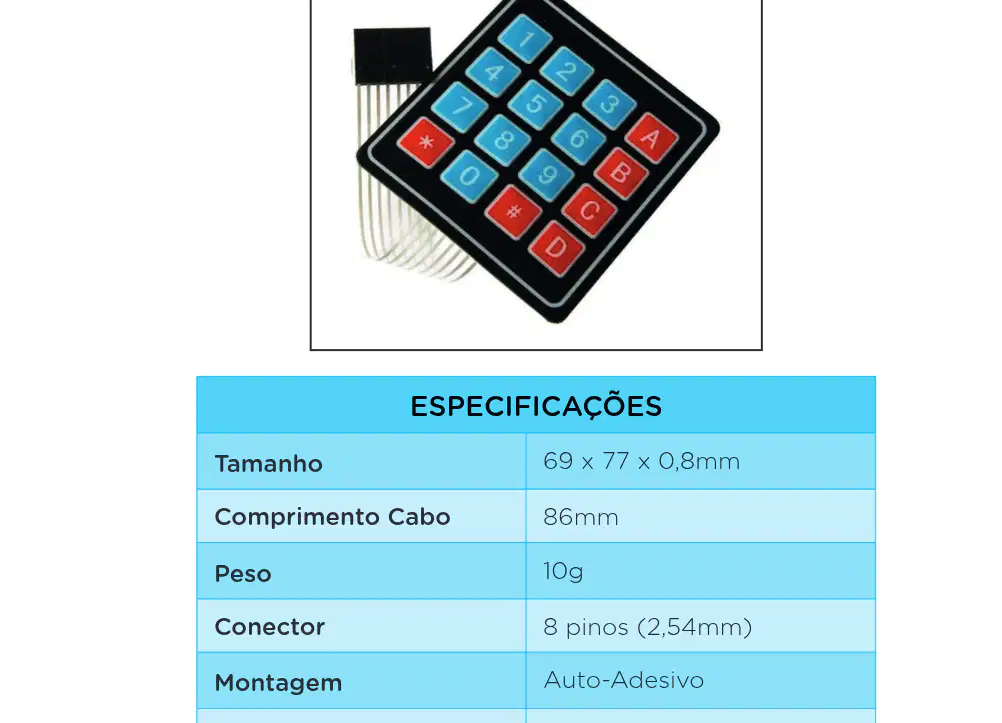

Qual é o comprimento do cabo do Teclado Matricial de Membrana de 16 Teclas?
86mm
50mm
120mm
200mm

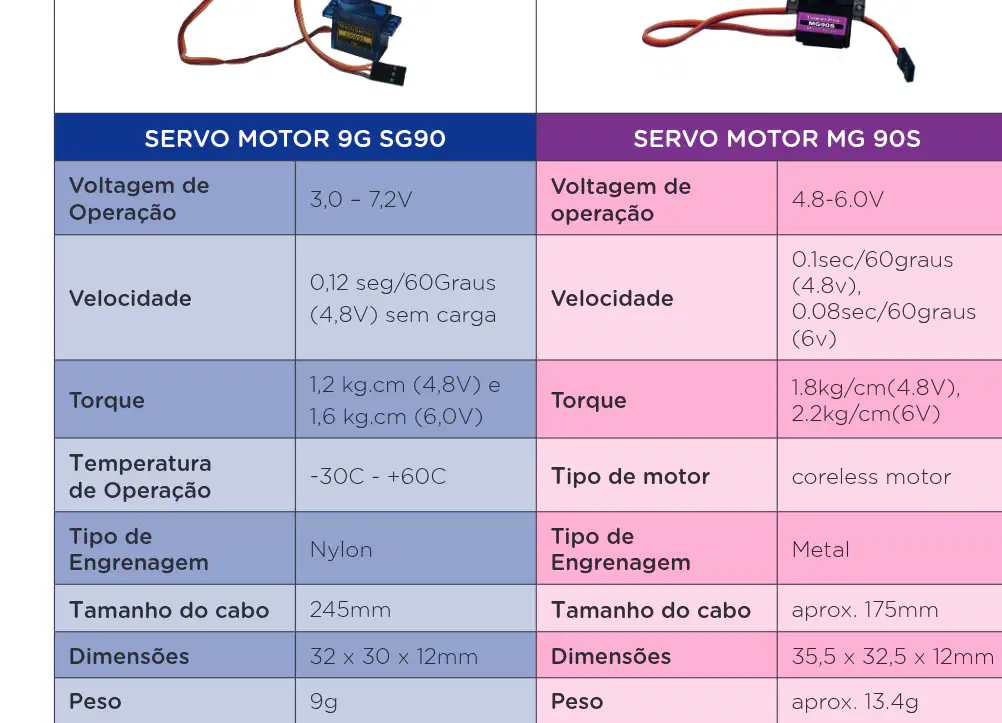

Qual é o tipo de engrenagem do Servo Motor 9G SG90?
Nylon
Metal
Plástico
Cerâmica

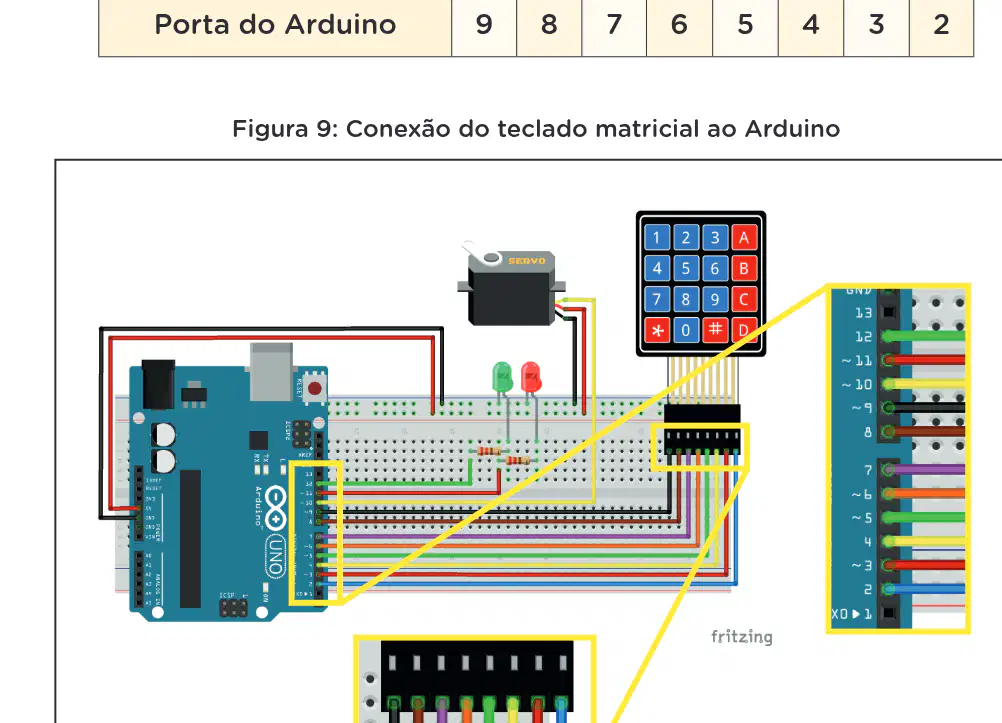

Associe corretamente os pinos do Teclado Matricial de Membrana às portas correspondentes do Arduino.
R1
9
R2
8
R3
7
R4
6
C1
5
Qual é a matriz de caracteres definida para o teclado no código?
{'1','2','3','A'}, {'4','5','6','B'}, {'7','8','9','C'}, {'*','0','#','D'}
{'1','2','3','B'}, {'4','5','6','A'}, {'7','8','9','D'}, {'*','0','#','C'}
{'1','2','3','C'}, {'4','5','6','D'}, {'7','8','9','A'}, {'*','0','#','B'}
{'1','2','3','D'}, {'4','5','6','C'}, {'7','8','9','B'}, {'*','0','#','A'}
A imagem ao lado simula a fechadura digital acionada via computados. Associe as partes dos código do circuito com sua função no funcionamento da fechadura
cadastrar a senha
acionar serial monitor
verificar senha

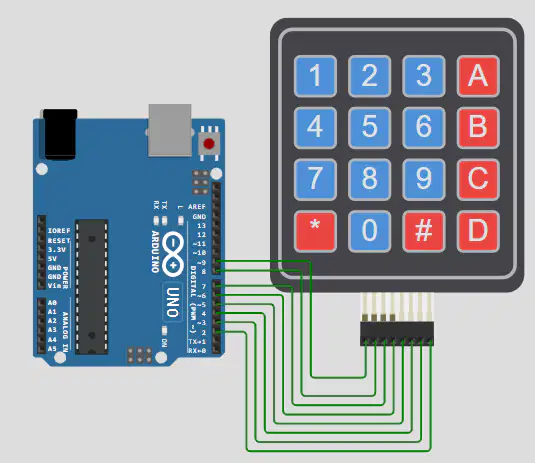

A imagem ao lado apresenta a montagem do telhado matricial (Keypad). Associe os trechos do código ao que se deseja acionar:
ordenar as teclas matricialmente
acionar biblioteca
exibir serial monitor
programar linhas e colunas
Associe:
