WorksheetsTechnique de fabrication : le brasage
Total questions: 25
Worksheet time: 13mins
Définissez le brasage selon le document.
Le brasage est l'assemblage de plusieurs pièces à l'aide d'un métal d'apport de nature différente (ici de l'étain).
Le brasage consiste à souder deux pièces uniquement par fusion de leurs surfaces.
Le brasage est une technique de découpe des métaux à haute température.
Le brasage est l'application d'une peinture protectrice sur les métaux.
À quoi sert le circuit imprimé ?
À chauffer les composants
À tenir les composants électroniques et permettre le passage du courant électrique grâce aux soudures
À refroidir les composants
À mesurer la température
Quel outil est utilisé pour chauffer les composants et faire fondre l'étain lors du brasage ?
Le fer à souder.
Le tournevis.
La pince coupante.
Le multimètre.
Quelle est la plage de température de la zone très chaude du fer à souder ?
300°C à 450°C
100°C à 150°C
850°C à 1000°C
50°C à 100°C
Complétez : Le porte fer sert à tenir le _______ et à éviter les accidents.
fer à souder
tournevis
pince
fil électrique
À quoi sert la pince coupante ?
À tenir le circuit imprimé
À couper les pattes des composants
À souder les composants
Complétez : La troisième main sert à tenir le _______ avec ses deux pinces.
circuit imprimé
tournevis
fil électrique
pince à épiler

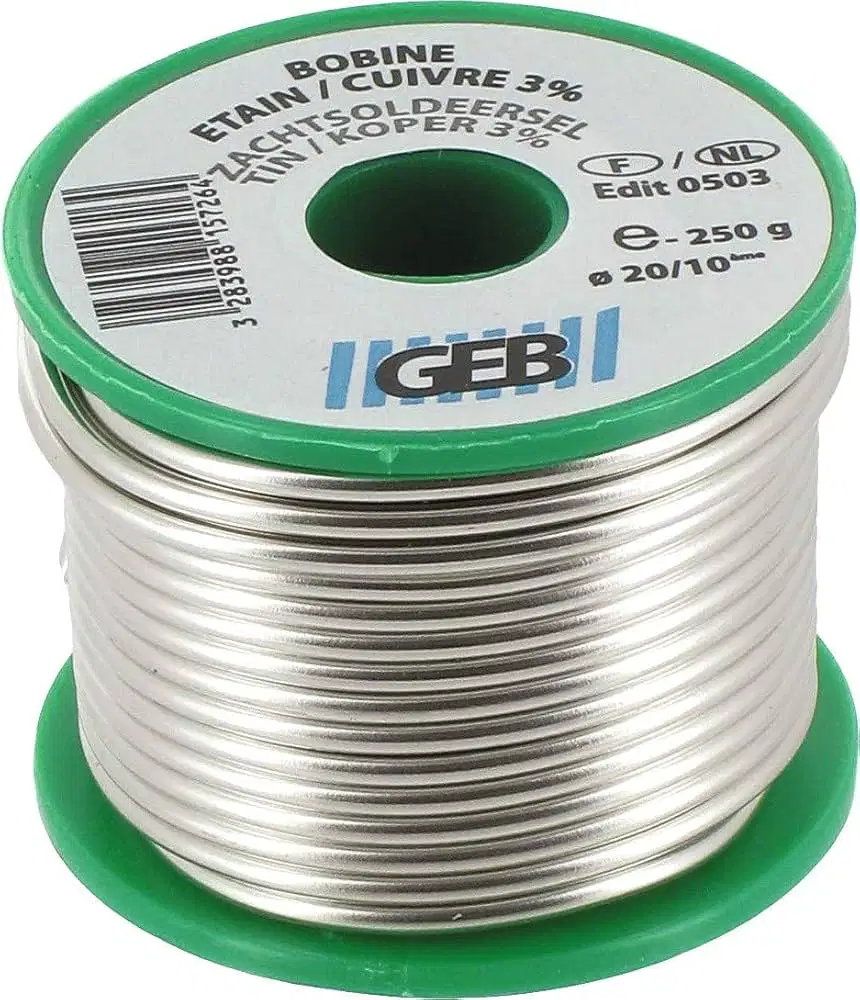

Complétez : Le fil d'étain est le _______ d'apport, c'est lui qui va permettre la brasure et donc le passage du courant électrique.
métal
isolant
plastique
liquide

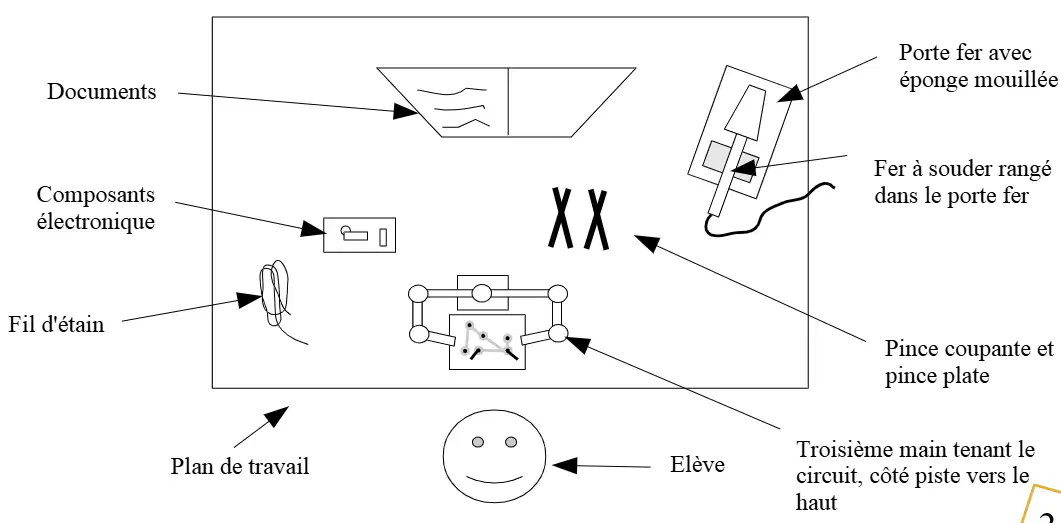

Dans l'organisation du poste de travail, où doit-on placer le porte fer avec éponge mouillée ?
À gauche du plan de travail
À droite du plan de travail (à gauche si l'on est gaucher)
Au centre du plan de travail
Quels outils doivent être rangés dans le porte fer selon le schéma ?
Fer à souder
Pince coupante
Troisième main
Complétez la consigne suivante : Les cheveux longs doivent être _______ lors du brasage à l'étain.
attachés
coupés
colorés
mouillés
Parmi les choix suivants, lequel est interdit lors du brasage à l'étain ?
Porter des bracelets
Relever ses manches
Être concentré sur son travail
S'asseoir correctement
Vrai ou Faux ? Il est conseillé de parler pendant qu'on brase pour rester concentré.
Vrai
Faux
Complétez la consigne suivante :Il ne faut jamais toucher la partie _______ du fer à souder.
métallique (donc brûlante)
en plastique (donc froide)
en bois (donc isolante)
colorée (donc décorative)
Le brasage en électronique : Quelle est la première étape pour braser correctement un composant sur un circuit imprimé ?
Vérifier l'éponge
Implanter le composant à braser sur le circuit imprimé
Couper le fil d'étain
Nettoyer la panne du fer
À quoi sert l'éponge située au niveau du porte fer ?
À refroidir le fer
À nettoyer la panne du fer lors du brasage
À couper le fil d'étain
À tenir le composant
Que doit toucher la pointe du fer lors de la pose sur une pastille à braser ?
La pastille ET la patte du composant.
Uniquement la patte du composant.
Uniquement la pastille.
Le support du circuit imprimé.
Combien de temps faut-il compter pour chauffer la pastille et la patte du composant ?
10 secondes. (en moyenne).
1 seconde.
30 secondes.
2 minutes.

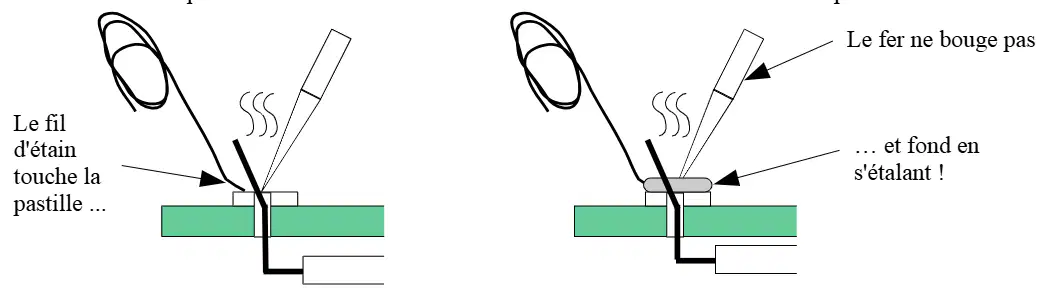

Sans bouger le fer de la pastille, que doit-on faire ?
Approcher le fil d'étain jusqu'à ce qu'il touche la pastille
Retirer le fil d'étain
Remonter le fer le long de la patte du composant
Vrai ou Faux : Le fil d'étain doit fondre et recouvrir la pastille si elle est assez chaude.
Vrai
Faux
Que doit-on faire après que le fil d'étain a fondu, sans bouger le fer ?
Retirer le fil d'étain.
Souffler sur la soudure.
Ajouter plus de flux.
Tremper le fer dans l'eau.
Après avoir retiré le fil d'étain, quelle est la prochaine étape ?
Remonter le fer le long de la patte du composant
Couper la patte du composant
Recommencer la soudure
Comment doit être la forme de la soudure idéale ?
De type hawaïenne, c'est-à-dire de forme conique et brillante.
De type plate, sans brillance.
De type irrégulière, avec des bosses.
De type allongée, mate.
Pourquoi la patte du composant doit-elle être dirigée vers le bas lors de la coupe ?
Pour éviter qu'elle ne saute et risque de percer un œil.
Pour faciliter la soudure sur le circuit imprimé.
Pour améliorer la conductivité électrique.
Pour éviter d'endommager le composant.
IMPORTANT : Lors du brasage, l'étain s'accroche toujours à ce qu'il y a de plus chaud. Que faut-il faire pour obtenir une bonne brasure ?
Il faut que ET la pastille, ET la patte du composant soient bien chaudes.
Il faut chauffer uniquement la patte du composant.
Il faut chauffer uniquement la pastille.
Il faut refroidir la zone avant de souder.
