WorksheetsGamtek-Formatif 1
Total questions: 20
Worksheet time: 10mins
Name
Class
Date
1.
Dalam gambar teknik digunakan beberapa jenis garis, yang masing-masing mempunyai arti dan penggunaan sendiri. Ada lima Jenis garis gambar, yaitu...
a)
Garis gambar, bayangan, titik-titik, titik strip, & ukuran
b)
Garis bayangan, titik strip, titik-titik, ukuran & bayangan
c)
Garis gambar, bayangan, titik strip, ukuran & potong
d)
Garis Titik-titik, titik strip, bayangan, bukaan, & ukuran
e)
Garis ukuran, titik strip, potong, bukaan & ukuran
2.
Garis strip titik dibawah ini memiliki ketebalan...
a)
0,3 ; 0,4
b)
0,2 ; 0,6
c)
0,1 ; 0,2
d)
0,6 ; 0,8
e)
0,6
3.
Berikut yang merupakan skala pembesaran adalah...
a)
1:1
b)
1:20
c)
20:1
d)
1:100
e)
1:50
4.
Pada saat membuat gambar dengan skala perkecilan, dianjurkan untuk mengacu pada standart DIN. DIN merupakan standart yang berasal dari negara...
a)
Indonesia
b)
Amerika
c)
Jerman
d)
Jepang
e)
Belanda
5.
Skala yang menyatakan arah perbandingan ukuran seperti ukuran panjang balok as ke as, jarak kolom as ke as dan ukuran tampak atas merupakan jenis skala...
a)
perkecilan
b)
balok
c)
miring
d)
vertikal
e)
mendatar
6.
Perhatikan gambar dibawah ini, gambar tersebut merupakan skala yang penulisannya berbentuk balok yang diarsir dengan ukuran yang sudah ditetapkan. Penggunaan skala lni biasanya pada peta dan berfungsi untuk...
a)
Menyatakan arah perbandingan ukuran secara mendatar
b)
Menyatakan arah perhitungan perbandingan ukuran secara tegak
c)
Menyatakan perbandingan antara sisi tegak dan sisi mendatar
d)
Mengkonversikan jarak pada peta ke jarak sesungguhnya
e)
Menyatakan ketinggian bangunan
7.
Kop gambar merupakan bagian pada lembar gambar yang berfungsi untuk...
a)
meningkatkan tampilan gambar
b)
menentukan ukuran kertas gambar yang digunakan
c)
Menginformasikan tebal garis yang digunakan
d)
memberikan informasi tentang pihak yang terkait dan hal-hal yang berkaitan dengan pekerjaan konstruksi tersebut.
e)
menyajikan gambar secara resmi
8.
Berikut dibawah ini yang terdapat dalam Kop Gambar (Etiket), Kecuali...
a)
Judul & Lokasi Proyek
b)
Pembuat Gambar
c)
Pihak yang bertangung jawab terhadap gambar
d)
Peta Lokasi
e)
Arah mata angin
9.
Berikut yang harus ditampilkan pada Kop Gambar adalah, kecuali...
a)
Judul Proyek, Pemberi Tugas, Lokasi Proyek
b)
Judul Proyek, Peta lokasi, Pihak persetujuan
c)
Peta Lokasi, Pihak persetujuan, Pelaksana proyek
d)
Pembuat Gambar, Validator Gambar, Eksekutor Gambar
e)
Pembuat Gambar, Validator Gambar, Approval Gambar
10.
Ciri-ciri yang perlu pada huruf dan angka pada gambar teknik adalah sebagai berikut, kecuali...
a)
Huruf dan angka gambar teknik harus jelas dan seragam
b)
Huruf dan angka gambar teknik menjadi cara untuk menunjukkan maksud dan tujuan gambar teknik
c)
Huruf dan angka gambar teknik menjadi hiasan bagi gambar teknik
d)
Digolongkan menjadi 2 yaitu huruf dan angka untuk gambar teknik bangunan serta untuk mesin dan listrik
e)
Huruf dan angka gambar teknik sebagai pelengkap dalam gambar
11.
Dalam menggambar notasi material pada gambar konstruksi, terdapat beberapa ketentuan yang harus dipahami yaitu...
a)
Gambar irisan diarsir dengan beberapa arah
b)
Semua garis arsir digambar miring 45 derajat dengan tebal yang tidak sama
c)
Bidang miring diarsir dengan cara membuat sudut 65 derajat terhadap sumbu panjang bidang yang diiris.
d)
Apabila jenis gambar tidak memungkinkan untukmembedakan jenis gambar dengan perbedaan arsiran, maka dapat digambar suka-suka
e)
Jarak antaragaris arsir berbanding dengan luas bagian yang hendak diarsir. Semakin luas bidang yang akan diarsir, semakin jauh/renggang jarak garis dibanding bidang arsir lain yang lebih sempit.
12.

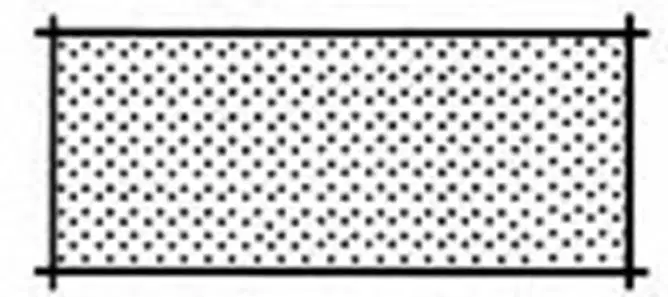

Perhatikan simbol material dibawah ini, pada gambar tersebut merupakan simbol notasi dari...
a)
pasir
b)
batu kali
c)
beton
d)
muka tanah
e)
rumput
13.

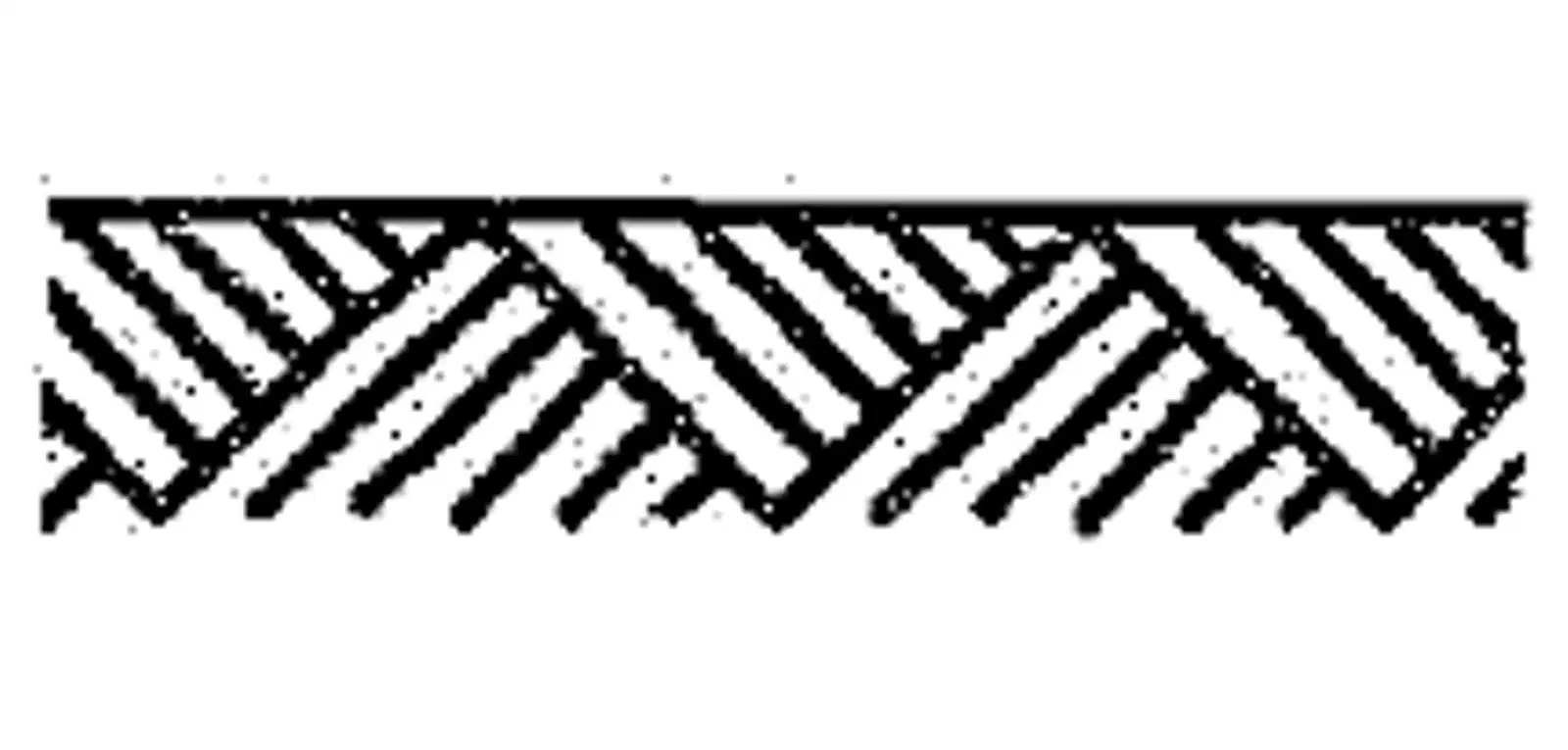

Gambar dibawah merupakan simbol dari...
a)
batu
b)
muka tanah
c)
muka air
d)
pasir
e)
rumput
14.
Gambar dibawah ini merupakan notasi dari...
a)
muka tanah
b)
muka air
c)
tanah urug
d)
batu kali
e)
pasir
15.
Notasi atau simbol bahan bangunan dalam gambar teknik digunakan untuk …
a)
Membuat gambar terlihat lebih dekoratif.
b)
Menyembunyikan detail teknis agar tidak terlalu rumit.
c)
Memberikan keterangan jenis material yang digunakan secara singkat dan jelas.
d)
Mengurangi jumlah garis yang digunakan pada gambar.
e)
Menggantikan kebutuhan penggunaan huruf dan angka.
16.
Manfaat garis kontur dalam perencanaan bangunan adalah …
a)
Menentukan jenis huruf dan angka dalam gambar teknik.
b)
Menentukan rute jalan, saluran, atau elevasi tertentu.
c)
Memberi tanda batas administrasi wilayah.
d)
Menunjukkan ukuran panjang dan lebar bangunan.
e)
Menggambarkan jenis bahan konstruksi dinding.
17.
Gambar dibawah ini merupakan simbol dari bahan bangunan.......
a)
Pasir
b)
Batu Kali
c)
Beton
d)
Tanah Liat
e)
Kerikil
18.
Sebuah denah rumah ukuran sesungguhnya adalah 10 meter x 15 meter, digambar dengan skala 1:100, maka panjang denah di gambar adalah ...
a)
10 cm
b)
100 cm
c)
300 cm
d)
15 cm
e)
150 cm
19.
Luas sebuah benda pada gambar adalah 10cm x 20cm, sedangkan ukuran asli adalah 5m x 10 m. Berapa skala gambar yang dipakai?
a)
1 :10
b)
1 :20
c)
1 :50
d)
1 : 100
e)
10 : 1
20.
Dalam menggambar menggunakan pensil. Standard kekerasan pensil kategori paling lunak adalah …
a)
4B
b)
2H
c)
6H
d)
2B
e)
B
