WorksheetsQuizziz a l'aula: Mecanismes
Total questions: 27
Worksheet time: 14mins
Què és un mecanisme?
Un conjunt d'elements electrònics interconnectats.
Un conjunt d'elements que transforma o transmet moviments.
Un conjunt d'elements que serveix per reduir esforços i ampliar l'efecte d'una força.
Un conjunt d'elements que transforma energia en treball útil.
En un engranatge, com s'anomena la roda que exerceix la força?
Roda motriu
Roda conduïda
Roda activa
Roda lliure
En una transmissió per politges, si Rt = 2, el mecanisme és…
Reductor
Multiplicador
Unitari
Sense fi
Si una politja motriu fa 200 rpm i la relació de transmissió és 0,5 , quina és la velocitat de la roda conduïda?
400 rpm
100 rpm
200 rpm
1000 rpm
Quin avantatge tenen els engranatges respecte les corretges?
No poden patinar
No fan soroll
No necessiten greix
Permeten transmetre moviments a més distància
En un engranatge, si la motriu té 20 dents i gira a 120 rpm, i la conduïda té 40 dents, a quina velocitat gira?
240 rpm
120 rpm
60 rpm
20 rpm
Un tren d’engranatges és…
Un engranatge helicoïdal
Un sistema amb més de dos engranatges
Un engranatge amb corretja
Una roda sense dents
En quin tipus de mecanisme classificaries sistema de politges amb corretja?
Transformació del moviment circular en lineal alternatiu
Transformació del moviment circular en lineal
Transmissió del moviment circular
Transmissió del moviment lineal
La biela-manovella transforma moviment…
Circular en rectilini alternatiu
Rectilini en circular només
Circular en rectilini uniforme
Rectilini alternatiu en vibració
Quins elements formen el mecanisme pinyó-cremallera?
Una roda i una corretja
Una roda dentada i una barra dentada
Una biela i un pistó
Una manovella i un cargol
El trinquet permet que un mecanisme…
Giri en els dos sentits
Només giri en un sentit
No giri mai
Multipliqui la velocitat
En què es basen els frens per reduir la velocitat?
En la fricció o fregament
En un increment de la temperatura
En la pressió
En l'ús de molles
Quin element acumula energia deformant-se?
Molla
Politja
Trinquet
Rodament
Quina funció tenen els coixinets (o rodaments)?
Multiplicar velocitat
Reduir fregament
Amortir cops
Connectar eixos
A la imatge veiem un exemple de...
Cargol sense fi
Pinyó-cremallera
Biela-manovella
Engranatges perpendiculars
A la simulació veiem un exemple de...
Cargol sense fi
Pinyó-cremallera
Biela-manovella
Lleva
A la simulació veiem un exemple de...
Cargol sense fi
Excèntrica
Biela-manovella
Lleva
Quin mecanisme veiem en la transmissió del gir del volant a les rodes d'un cotxe ?
Cargol sense fi
Pinyó-cremallera
Biela-manovella
Engranatge
Quin mecanisme veiem en la rodeta per obrir i tancar un compàs?
Cargol sense fi
Pinyó-cremallera
Cargol-femella
Trinquet

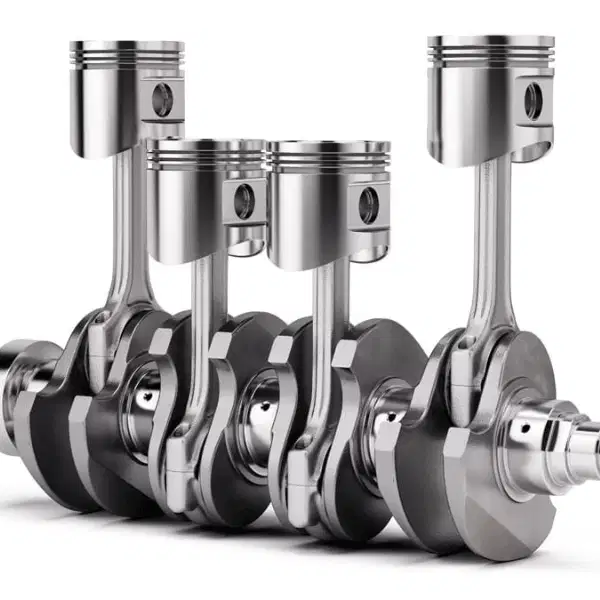

Quin nom rep el mecanisme de biela-manovella múltiple, que per exemple trobem en els motors de combustió dels vehicles?
Trinquet
Pinyó-cremallera
Excèntrica
Cigonyal
Si l'engranatge A gira en el sentit horari, l'engranatge D girarà en sentit...
Horari
Antihorari
Quin dels següents NO ÉS un mecanisme de transmissió del moviment circular
Politges i corretges
Engranatges cònics
Cargol i femella
Transmissió amb cadena
Els engranatges cònics transmeten el moviment circular...
Entre dos eixos perpendiculars
Entre dos eixos paral·lels
Sense necessitat de tocar-se
Entre dos eixos helicoïdals
Els mecanismes de pinyó-cremallera i el de cargol-femella, són mecanismes de...
Transmissió del moviment circular.
Transformació del moviment circular en rectilini.
Transformació del moviment circular en rectilini alternatiu.
Transmissió del moviment lineal.
Quin d'aquests mecanismes és REVERSIBLE?
Lleva
Cargol sense fi
Pinyó-cremallera
Excèntrica

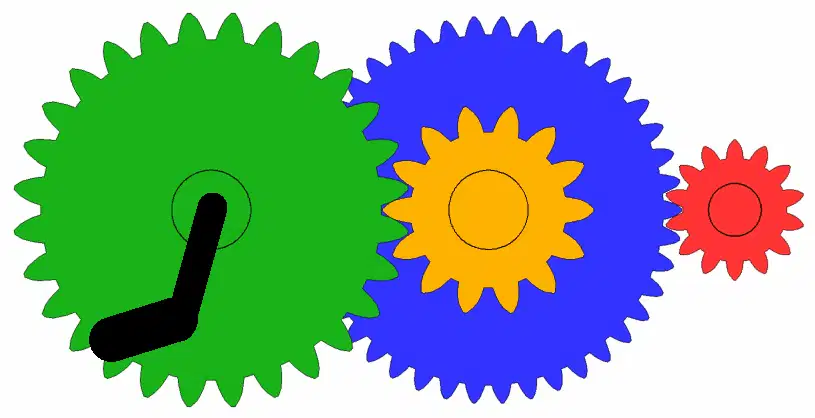

L'engranatge verd és el motriu d'aquest tren d'engranatges i el fem girar en sentit HORARI.
L'engranatge vermell, girarà en sentit ...............(1)............... a una velocitat ...............(2)............... que el verd.
(1) Horari
(2) Major
(1) Horari
(2) Menor
(1) Antihorari
(2) Major
(1) Antihorari
(2) Menor
En el següent muntatge, l'engranatge motriu gira en sentit horari.
La roda assenyalada girarà en sentit ..........(1).......... .
La roda assenyalada a ..........(2).......... velocitat que la motriu.
(1) Horari
(2) Major
(1) Horari
(2) Menor
(1) Antihorari
(2) Major
(1) Antihorari
(2) Menor
