WorksheetsOperaciones en el dominio del tiempo
Total questions: 25
Worksheet time: 13mins
Una onda senoidal de ±4 V y período 2 ms se observa en el gráfico. Si se duplica la frecuencia, ¿Cuál será el periodo?
2ms
1ms
0.5ms
4ms
En el gráfico aparece una onda cuadrada de ±5 V y ciclo de trabajo 50%. ¿Cuál es su valor RMS?
2.5V
3.54mV
7.07mV
5V
Del gráfico se observa una senoidal de amplitud 6 V. ¿Cuál es la potencia promedio sobre una resistencia de 30Ω?
0.6W
3.6W
6W
12W
El gráfico muestra dos ciclos de una senoidal que tardan 5 ms en total. ¿Cuál es la frecuencia?
200Hz
100Hz
400Hz
150Hz
En el gráfico se observa una senoidal de amplitud 8 V con un offset DC de +2 V. ¿Cuál es su valor RMS?
4.24V
5.65V
6V
5V
¿Cuál es el tamaño del paso de cuantización?
39.06mV
19.53mV
78.12mV
9.77mV
Un ADC de 10 bits trabaja con una escala completa de 3.3 V. ¿Cuál es la resolución en amplitud?
6.45mV
32.2mV
3.22mV
16.5mV
Si un ADC de 12 bits tiene una referencia de 2.5 V, ¿qué valor digital representa una señal de entrada de 1.25 V?
2048
1024
4096
3072
Un ADC de 16 bits digitaliza una señal de ±10 V. ¿Cuál es el valor de resolución en mV?
1.220mV
0.610mV
2.440mV
0.305mV
¿Por qué la frecuencia de muestreo no afecta la resolución en amplitud del ADC?
Porque se define en Nyquist
Porque se mide en Hertz no en Volts
Porque el muestreo es infinito
Porque depende del número de bits del ADC y de la escala completa
¿Qué operación realiza este circuito sobre la señal de entrada?
Derivación
Amplificación
Integración
Filtrado
¿Qué característica tiene la señal de salida?
Es proporcional a la integral de la entrada
Es proporcional a la derivada de la entrada
Es la suma de dos señales
Tiene ganancia unitaria
¿Cuál es la función de este circuito?
Deriva la señal
Filtra frecuencias
Integra la señal
Amplifica con ganancia unitaria
¿Qué efecto produce este circuito en la señal?
Amplifica todas las frecuencias
Atenúa frecuencias altas
Deriva la señal
Suma señales

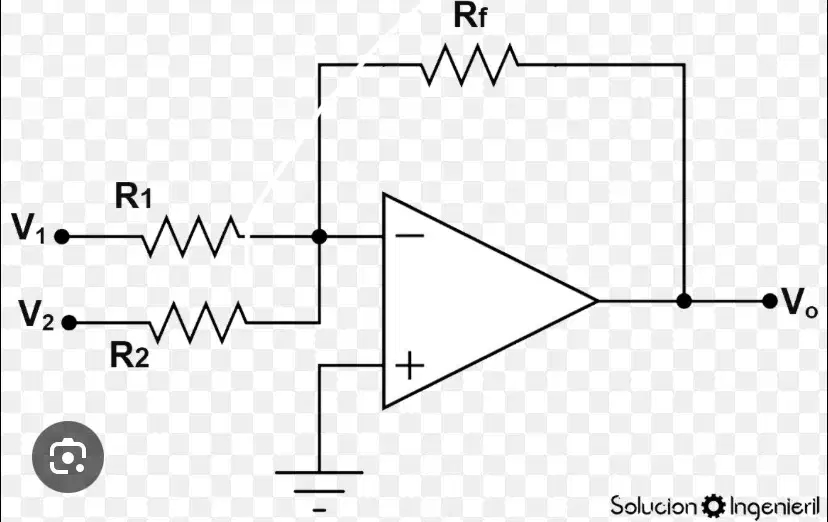

¿Qué operación realiza este circuito sobre varias entradas?
Multiplicación
Filtrado
Integración
Suma (o resta) de señales
La expresión matemática del siguiente amplificador inversor es:
1
2

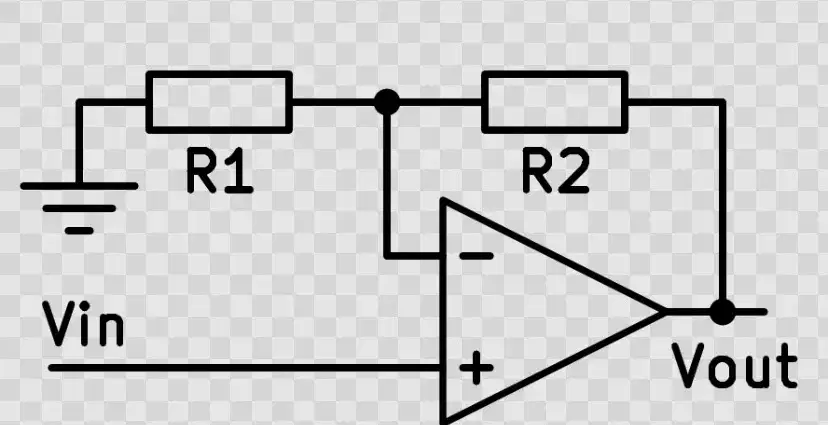

La expresión matemática correcta para el siguiente amplificador no inversor es:
1
2
3
4
La expresión matemática correcta para el siguiente amplificador diferencial es:
1
2
3
4
La expresión matemática correcta para el siguiente amplificador de instrumentación es:
1
2
3
No se :c
La expresión matemática correcta para el siguiente amplificador es :
1
2
3
En serio va a venir esto en el EGEL?
Se tiene un filtro RC con R=10 kilo ohms C=1 micro Faradio ¿Cuál es su frecuencia de corte?
15.9Hz
159Hz
1.59kHz
15.9kHz
El siguiente filtro es de quinto orden:?
Verdadero
Falso
Un filtro debe dejar pasar señales entre 1 kHz y 10 kHz, atenuando frecuencias fuera de ese rango. Se recomienda usar:
Filtro paso altos
Filtro rechaza banda
Filtro paso bajos
Filtro pasa banda
¿Cuál es la frecuencia central?
1558 Hz
508 Hz
866 Hz
2120 Hz
¿Cuál es el ancho de banda?
400 Hz
800 Hz
200 Hz
1000 Hz
