WorksheetsSoal Transmisi XI TKR
Total questions: 32
Worksheet time: 18mins
Fungsi transmisi yaitu : ...
Mengatur tingkat kecepatan kendaraan
Meneruskan putaran mesin dari kopling ke poros propeler
Merubah momen yang dihasilkan mesin sesuai dengan kebutuhan (beban mesin dan kondisi jalan)
Memungkinkan kendaraan dapat berjalan mundur
Syarat yang harus ada pada transmisi yaitu ...
Waktu memindahkan tenaga harus cepat, mudah dan tidak berbunyi
Kecil, ringan, tidak mudah rusak, mudah dioperasikan
Ekonomis dan mempunyai efissiensi tinggi
Kualitas bahan harus baik
Prinsip kerj transmisi manual yaitu ...
Mengatur tingkat kecepatan kendaraan dengan mengadakan suatu perbandingan putaran menggunakan suatu susunan roda gigi
Mengatur tingkat kecepatan kendaraan dengan menambah aliran fluida
Gambar di atas adalah macam-macam roda gigi, gambar B adalah macam roda gigi
Spur
Lurus
Helical
Double helical
Epicyle
Gambar roda gigi A adalah jenis roda gigi ...
Spur
Helical
Miring
Double helical
Epicycle
Yang merupakan jenis roda gigi Double helical adalah ...
A
B
C
D
Pada gambar di atas yang merupakan jenis roda gigi epicycle adalah ...
A
B
C
D
Roda gigi jenis Spur digunakan untuk ...
roda gigi geser (sliding mesh)
roda gigi tetap / roda gigi yang tidak bisa digeser (Constant mesh dan synchromesh)
roda gigi yang tidak tetap kedudukan titik porosnya
Roda gigi jenis helical digunakan untuk ...
roda gigi geser (sliding mesh)
roda gigi tetap / roda gigi yang tidak bisa digeser (Constant mesh dan synchromesh)
roda gigi yang tidak tetap kedudukan titik porosnya
Roda gigi jenis double helical digunakan untuk
roda gigi geser (sliding mesh)
roda gigi tetap / roda gigi yang tidak bisa digeser (Constant mesh dan synchromesh)
roda gigi yang tidak tetap kedudukan titik porosnya
Roda gigi jenis Epicycle digunalkan untuk ...
roda gigi geser (sliding mesh)
roda gigi tetap / roda gigi yang tidak bisa digeser (Constant mesh dan synchromesh)
roda gigi yang tidak tetap kedudukan titik porosnya
Pada gambar diatas, roda gigi A memutar roda gigi B, jumlah gigi A < B
maka pernyataan berikut yang benar adalah ...
Kecepatan B lebih rendah dari A
Momen B lebih besar dari A
Arah putaran B berlawanan terhadap A
Kecepatan B lebih tinggi dari A
Pada gambar di atas, roda gigi A memutar roda gigi B, jumlah gigi A = B
maka pernyataan berikut yang benar adalah ...
kecepatan B = kecepatan A
Momen B = Momen A
Arah putaran B sama dengan arah putaran A
Arah putaran B berlawanan dengan arah putaran A
Pada gambar diatas, Roda gigi A memutar roda gigi B, jumlah gigi A > B
maka pernyataan berikut yang benar adalah ...
Putaran B lebih cepat dari A
Momen B lebih besar dari A
Momen B lebih kecil dari A
Arah putaran B = arah putaran A
Pada gambar diatas, roda gigi A memutar roda gigi C, roda gigi C memutar roda gigi B
jumlah gigi A = B
maka pernyataan berikut yang benar adalah ...
kecepatan B lebih tinggi dari kecepatan A
momen B = A
Arah putaran B berlawanan arah putaran A
Arah putaran B sama dengan arah putaran A
Apa yang menjadi kekurangan dari model sliding mesh?
Perpindahan gigi tidak dapat dilakukan secara langsung / memerlukan waktu beberapa saat untuk melakukan perpindahan gigi
Hanya dapat menggunakan salah satu jenis roda gigi
suara yang kasar saat perpindahan gigi
suara yang halus saat perpindahan gigi

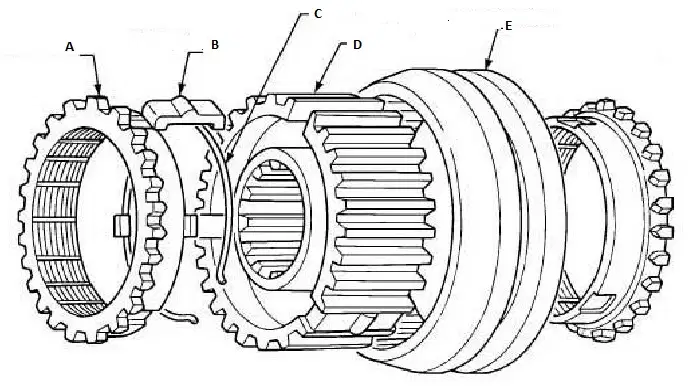

Pada gambar di atas, komponen A adalah ...
Synchronizer ring
Shifting key
Key spring
Cluth hub
Cluth hub sleeve
Pada gambar di atas, komponen B adalah ...
Synchronizer ring
Shifting key
Key spring
Cluth hub
Cluth hub sleeve
Pada gambar di atas, komponen C adalah ...
Synchronizer ring
Shifting key
Key spring
Cluth hub
Cluth hub sleeve
Pada gambar di atas, komponen D adalah ...
Synchronizer ring
Shifting key
Key spring
Cluth hub
Cluth hub sleeve
Pada gambar di atas, komponen E adalah ...
Synchronizer ring
Shifting key
Key spring
Cluth hub
Cluth hub sleeve
Gambar di atas menunjukkan transmisi pada posisi gigi kecepatan ...
1
2
3
4
Gambar di atas menunjukkan transmisi pada posisi gigi kecepatan ...
1
2
3
4
Gambar di atas menunjukkan transmisi pada posisi gigi kecepatan ...
1
2
3
4
Gambar di atas menunjukkan transmisi pada posisi gigi kecepatan ...
1
2
3
4
Gambar di atas menunjukkan transmisi pada posisi gigi kecepatan ...
1
2
3
Mundur
Kelebihan transmisi jenis synchromesh bila dibanding dengan jenis slidingmesh yaitu ...
pemindahan gigi dapat dilakukan secara langsung tanpa menunggu waktu yang lama
suara saat terjadi perpindahan gigi halus
memungkinkan menggunakan berbagai jenis roda gigi
konstruksi lebih sederhana
Fungsi minyak pelumas yaitu ...
mengurangi gesekan
mencegah karat
mencegah keausan
meredam suara
meengurangi panas
Yang dimaksud dengan viscositas minyak pelumas adalah ...
bahan minyak pelumas
kekentalan minyak pelumas
kualitas minyak pelumas
bahan tambah minyak pelumas
Kekentalan minyak pelumas dinyatakan dengan ...
API
SAE
Kualitas minyak pelumas dinyatakan dalam ...
API
SAE
Shift detent mechanism berfungsi untuk
mencegah gigi kembali ke netral
mencegah kendaraan bergeser saat parkir
menghaluskan perkaitan roda gigi transmisi
menyamakan putaran
