AIR CONDITIONER BASIC

Total questions: 76

Worksheet time: 58mins

Name
Class
Date
1.

Fungsi Air conditioner secara umum adalah …

a)

Mengatur suhu udara

b)

Mengatur sirkulasi udara

c)

Mengatur kelembaban udara

d)

Semua jawaban benar

2.

Panas yang dapat merubah suhu suatu benda disebut…

a)

Quantity of heat

b)

Specific heat

c)

Sensible heat

d)

Latent heat

3.

Panas yang dapat merubah wujud/bentuk suatu benda, tetapi tidak merubah suhu benda tersebut adalah ...

a)

Specific Heat

b)

Sensible heat

c)

Latent Heat

d)

Quantity Heat

4.

Zat kimia yang terkandung dalam CFC yang dapat merusak lapisan ozon adalah ...

a)

Carbon

b)

Chloro

c)

Chromium

d)

Cetane

5.

Kepanjangan dari HFC adalah …

a)

Higro Fluoro Chloro

b)

Hidro Flored Carbonat

c)

Higro Fluoro Carbon

d)

Hidro Fluoro Carbon

6.

Simbol dari zat Ozon adalah ...

a)

H2O

b)

CO2

c)

O2

d)

O3

7.

Yang mengontrol jumlah refrigerant yang masuk ke evaporator adalah ...

a)

Expansion valve

b)

Evaporator

c)

Receiver dryer

d)

Condensor

8.

Mendinginkan dan mengatur kelembaban udara sebelum masuk ke cabin adalah ...

a)

Receiver dryer

b)

Expansion valve

c)

Evaporator

d)

Condensor

9.

Setelah proses vacuum selesai (minimal 15 menit), jarum pada manifold gauge tekanan rendah setelah 5 menit harus tetap pada tekanan ...

a)

-76 cmHg

b)

7,6 inHg

c)

7 – 9 bar

d)

9 – 11 inHg

10.

Yang bukan komponen utama air conditioner adalah ...

a)

Compressor

b)

Circuit breaker

c)

Condensor

d)

Evaporator

11.

Menerima tekanan tinggi dan temperatur tinggi refrigerant dari kompresor, melalui proses kondensasi dan memindahkan panas dari refrigerant ke pendingin udara luar, adalah fungsi dari ...

a)

Compressor

b)

Condensor

c)

Receiver dryer

d)

Expansion valve

12.

Menerima cairan refrigerant dan membersihkan uap air dan kotoran yang ada dalam sistem AC adalah ...

a)

Compressor

b)

Condensor

c)

Receiver dryer

d)

Expansion valve

13.

Fungsi pressure switch adalah ...

a)

A. Mendeteksi ketidak normalan tekanan dalam system

b)

B. Mematikan magnetic clutch jika terjadi abnormal pressure

c)

C. Mengetahui besarnya tekanan dalam system

d)

D. Jawaban a dan b benar

14.

Output dari evaporator adalah ...

a)

Gas yang suhu dan tekanannya rendah

b)

Embun yang suhu dan tekanannya tinggi

c)

Liquid yang suhu dan tekanannya rendah

d)

Gas yang suhu dan tekanannya tinggi

15.

Untuk menyetel clearance pada magnetic clutch, yaitu jarak antara clutch coupling dengan pulley maka digunakan ...

a)

Adjustment screw

b)

Shim

c)

Tension spring

d)

Tidak bisa diadjust

16.

Berfungsi untuk memutuskan dan menghubungkan putaran pulley dengan shaft compressor,yaitu ...

a)

Receiver dryer

b)

Thermostat

c)

Clutch kompresor

d)

Evaporator

17.

Tujuan kita membuka jendela dan pintu cabin saat proses pengisian refrigerant adalah ...

a)

Agar bau yang kurang sedap saat pengisian cepat keluar

b)

Mempercepat proses pendinginan

c)

Agar sirkulasi udara dalam cabin dengan udara luar lancar

d)

Agar thermostat tidak bekerja sehingga compressor bekerja maksimum

18.

Memungkinkan operator bisa memilih besar kecilnya hembusan udara dingin ke dalam cabin. Nama komponen yang dimaksud adalah ...

a)

Compressor

b)

Blower motor

c)

Condensor motor

d)

Thermostat

19.

Thermistor / thermostat, berfungsi untuk mensensor suhu. Suhu yang dimaksud adalah suhu ...

a)

Cabin operator

b)

Refrigerant

c)

Condensor

d)

Output Evaporator

20.

Pada saat proses recharging dan engine running, maka valve pada gauge manifold yang dibuka adalah valve ...

a)

High pressure dan low pressure

b)

High pressure

c)

Relief valve

d)

Low pressure

21.

Tool yang digunakan untuk menemukan kebocoran refrigerant adalah ...

a)

Gas detector

b)

Leak detector

c)

Multitester

d)

Pressure gauge

22.

Apabila pendinginan pada condensor kurang sempurna, maka yang terjadi adalah ...

a)

Tekanan di sisi low pressure drop

b)

Tekanan di sisi high pressure drop

c)

AC tidak dingin

d)

AC tetap dingin

23.

Jika udara yang dihasilkan kurang dingin, terdapat air dan lapisan es pada hose dan pipa tekanan tinggi. Kemungkinan penyebabnya adalah ...

a)

Expansion Valve Stuck terbuka

b)

Receiver Dryer buntu

c)

Thermostat rusak

d)

Fin Kondensor buntu

24.

Gas/uap yang berubah menjadi cairan dengan melepas panas ke sekelilingnya disebut peristiwa ...

a)

Kondensasi

b)

Evaporasi

c)

Expansi

d)

Humidity

25.

Jumlah kandungan uap air didalam udara dibandingkan udara kering disebut ...

a)

Relative humidity

b)

Sublimasi

c)

Absolute humidity

d)

Adhesi

26.

Bila udara di dalam cabin dan sekitarnya dingin maka akan menggunakan heater, hembusan panas yang dikeluarkan oleh blower berasal dari ...

a)

Panas di sekitar engine

b)

Oil engine

c)

Water cooling

d)

Oil cooler transmission

27.

Letak dari pressure switch adalah ...

a)

A. Pada condensor

b)

B. Pada receiver dryer

c)

C. Pada expansion valve

d)

D. Jawaban a dan b benar

28.

Yang bukan fungsi dari receiver dryer adalah ...

a)

Menyimpan cairan refrigerant sementara

b)

Menyaring kotoran yang ikut bersama refrigerant

c)

Menyerap uap air

d)

Mengubah bentuk refrigerant menjadi zat cair

29.

Menaikan tekanan refrigerant didalam system AC, fungsi dari…

a)

Compressor

b)

Condensor

c)

Evaporator

d)

Expansion valve

30.

Untuk mengeluarkan refrigerant, udara dan uap air dari sistem air conditioner digunakan ...

a)

Hydraulic pump

b)

Vacuum pump

c)

Compressor

d)

Oil pump

31.

Pelumas yang dipakai pada bearing pulley compressor AC adalah ...

a)

Grease longlife

b)

Oli engine

c)

Oli AC

32.

Komponen AC yang berfungsi mengatur kecepatan blower motor adalah ...

a)

Thermistor

b)

Magentic clutch

c)

Blower resistor

d)

Hose

33.

Fungsinya mengatur suhu ruangan dengan cara memutus arus yang ke magnetic clutch berdasarkan temperature. Komponen tersebut adalah ...

a)

Blower resistor

b)

Blower motor

c)

Power transistor

d)

Thermistor

34.

Line mana saja yang dilalui refrigerant berbentuk gas?

a)

Output kondensor - input expansion valve

b)

Output evaporator - input kondensor

35.

Jika udara yang dihasilkan kurang dingin, terdapat lelehan air pada receiver drier, maka megindikasikan terjadi kebuntuan pada receiver drier.

a)

Benar

b)

Salah

36.

Jika tekanan yang terbaca pada manifold gauge di sisi low pressure dan high pressure terlalu rendah, penyebabnya adalah ...

a)

Refrigerant terlalu banyak

b)

Refrigerant kurang

37.

Jika tekanan yang terbaca pada manifold gauge di sisi low pressure dan high pressure terlalu tinggi, penyebabnya adalah ...

a)

Refrigerant terlalu banyak

b)

Refrigerant kurang

38.

Suatu rangkai “AC” dimana ditemukan sebuah label yang bertanda “SAE J2916 R-134a” menunjukkan apakah ini ...

a)

Compressor

b)

Evaporator

c)

Condensor

d)

Refrigerant

39.

Pedoman kita untuk menentukan dapat atau tidak part bekas dipakai kembali adalah ...

a)

PSN

b)

Reusable part book

c)

Shop manual

d)

OMM

40.

Torque wrench digunakan untuk mengencangkan bolt atau nut sesuai dengan standart torque. Satuannya adalah ...

a)

kgm, Nm, lbfeet

b)

Kgm², Nm, lbfeet

c)

Kg/cm² ,Nm, lbfeet

d)

kg/cm, Nm, Pound

41.

Besarnya tekanan yang bekerja pada semua benda dipermukaan bumi ini adalah ...

a)

1.03 Kg/Cm²

b)

760 mmHg

c)

101.32 kPa

d)

Benar semua

42.

Tekanan yang dipengaruhi oleh tekanan udara luar disebut ...

a)

Gauge pressure

b)

Absolute pressure

c)

Atmospheric pressure

43.

Tekanan yang terbaca di alat ukur disebut ...

a)

Gauge pressure

b)

Atmospheric pressure

c)

Absolute pressure

44.

Tekanan yang bekerja pada semua benda di atas bumi disebut ...

a)

Gauge pressure

b)

Atmospheric pressure

c)

Absolute pressure

45.

Salah satu sifat refrigerant adalah ...

a)

Mudah terbakar

b)

Tidak mudah meledak

c)

Beracun

d)

Tidak korosif

46.

Tipe compressor AC, yang terdapat plug pengisian oli ...

a)

Sanden

b)

Denso

47.

Fungsi dari Evaporator dan Blower Fan pada gambar berikut adalah untuk memindahkan panas dari ruangan operator menuju fin evaporator dan koil.

a)

Benar

b)

Salah

48.

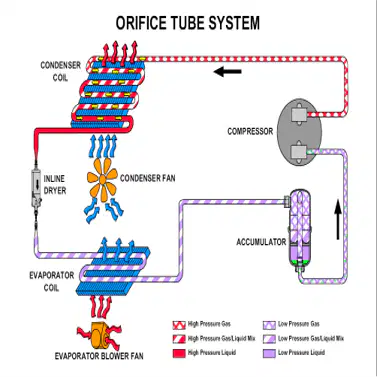

Gambar berikut adalah skematik dari sistem Air Conditioning vehicle orifice. Apa yang terjadi pada refrigerant antara koil kondensor dengan inline dryer ?

a)

Refrigerant akan mengembun dan bertekanan tinggi

b)

Menghasilkan cairan bertekanan rendah

c)

Refrigerant akan menguap dan bertekanan rendah

49.

Gambar berikut adalah skematik dari sistem Air Conditioning vehicle orifice. Apa yang terjadi pada refrigerant antara inline dryer dengan evaporator koil ?

a)

Refrigerant akan menguap dan bertekanan tinggi

b)

Menghasilkan cairan bertekanan rendah

c)

Refrigerant akan menguap dan bertekanan rendah

50.

Low Pressure Switch akan membuka pada saat tekanan sistem turun bedasarkan ketinggian (level) dari permukaan laut.

a)

Benar

b)

Salah

51.

High pressure switch normalnya ditempatkan pada ?

a)

Dalam sistem antara evaporator dengan accumulator

b)

Dalam sistem antara dryer dengan evaporator

c)

Dalam sistem antara kompresor dengan dryer

52.

melepaskan panas refrigan fungsi dari ?

a)

Evaporator

b)

Kompresor

c)

Kondenser

d)

Accumulator

53.

mengikat panas fungsi dari ?

a)

Evaporator

b)

Kompresor

c)

Kondenser

d)

Accumulator

54.

Sebagai pemisah cairan/uap fungsi dari ?

a)

Evaporator

b)

Kompresor

c)

Kondenser

d)

Accumulator

55.

Menaikkan tekanan dan suhu fungsi dari ?

a)

Evaporator

b)

Kompresor

c)

Kondenser

d)

Accumulator

56.

Sistem AC kendaraan modern sering kali dilengkapi dengan fitur perlindungan overpressure yang akan mematikan kompresor jika tekanan refrigeran melebihi batas aman.

a)

Benar

b)

Salah

57.

Refrigerant yang digunakan dalam sistem AC yang bersifat ramah lingkungan adalah

a)

R134

b)

R11

c)

R12

d)

R134a

58.

Berikut ini adalah komponen yang digunakan dalam sistim air conditioning, kecuali

a)

Compressor

b)

Circuit breaker

c)

Evaporator

d)

Thermostatic valve

59.

Urutan yang benar dari proses dari sebuah sistem air conditioning adalah

a)

compressor-receiver drier-kondensor-evaporator-exp. valve

b)

kompresor-kondensor-receiver drier-exp.valve-evaporator

c)

kompresor-kondensor-exp.valve-receiver drier-evaporator

d)

kompresor-kondensor-receiver drier-evaporator-exp.valve

60.

Nama lain zat pendingin atau refrigerant yang digunakan untuk sistem air conditioning

a)

hydro fluoro chlorida

b)

Chloro fluoro chlorida

c)

hydro fluoro carbon

d)

polyvynil clorida

61.

Pernyataan yang tepat terkait fungsi kondensor dalam sistem air conditioning adalah

a)

mengkondensasikan refrigerant ke bentuk uap dengan tekanan yang sama

b)

mengkondensasikan refrigerant ke bentuk cair dengan tekanan yang tetap

c)

mengkondensasikan refrigerant ke bentuk cair dengan temperatur yang tetap

d)

mengkondensasikan refrigerant ke bentuk uap dengan temperatur yang tetap

62.

Refrigerant yang digunakan untuk proses flushing sistem air conditioning ketika proses maintenance adalah

a)

R134

b)

R22

c)

R12

d)

R11

63.

Jika terjadi penurunan tekanan atau di dalam sisitem mengalami kebocoran sehingga refrigerant habis maka

a)

penurunan tekanan tidk mempengaruhi pada kerja kompresor

b)

thermostatic switch akan memutuskan kerja clutch kompresor

c)

putaran kompresor menjadi lebih ringan

d)

akan merusak kompresor karena tidak ada fluida yang dikompresikan

64.

Tekanan sisi discharge & suction pada keadaan normal dengan ambient temperature 38 derajat celcius adalah

a)

Tekanan discharge 210-230 psi & suction 30 psi

b)

Tekanan discharge 30 psi & suction 210 psi

c)

Tekanan discharge 30 psi & suction 230 psi

d)

Tekanan discharge 210-230 psi & suction 50 psi

65.

Yang merupakan komponen komponen sisi tekanan tinggi yaitu

a)

kompresor sisi discharge-kondensor-exp. valve-receiver drier

b)

kompresor sisi discharge-kondensor-receiver drier-evaporator

c)

kompresor sisi discharge-kondensor-receiver drier-sebelum exp. valve

d)

kompresor sisi discharge-kondensor-receiver drier-setelah exp. valve

66.

Pemasangan hose manifold gauge set yang benarmenurut standard adalah

a)

hose merah sisi suction, hose biru sisi discharge, hose kuning service port

b)

hose merah sisi discharge, hose biru sisi service port, hose kuning suction

c)

hose merah sisi discharge, hose biru sisi suction, hose kuning service port

d)

hose merah sisi suction, hose biru sisi discharge, hose kuning service port

67.

Wujud zat pendingin atau refrigerant setelah melewati evaporator adalah

a)

Gas sempurna dengan tekanan tinggi & temperatur tinggi

b)

Cair sempurna dengan tekanan tinggi & temperatur tinggi

c)

Cair sempurna dengan tekanan rendah & temperatur rendah

d)

Gas sempurna dengan tekanan rendah & temperatur rendah

68.

Pada saat pengetesan sistem AC kondisi putaran engine yang baik adalah

a)

Rpm engine high idle

b)

Rpm engine low idle

c)

Rpm engine antara 1200-1500

d)

Rpm engine antara 1500-2000

69.

Yang membedakan bahwa di dalam system AC terssebut menggunakan jenis refrigerant yang berlainan adalah

a)

jenis pompa vakum yang digunakan

b)

jenis thermostatic switch yang digunakan

c)

jenis coupler yang digunakan

d)

jenis blower motor yang digunakan

70.

Yang perlu diperhatikan saat pemasangan gauge set adalah

a)

hose warna merah untuk tekanan rendah

b)

harus memperhatikan arah dari check valve dari hose warna kuning

c)

harus memperhatikan arah dari check valve dari hose warna biru

d)

harus memperhatikan arah dari check valve dari hose warna merah

71.

Penyebab terjadinya bunga es di bagian luar evaporator, kecuali

a)

kurangnya hembusan udara dari blower yang melewati evaporator

b)

refrigerant yang mengalir ke evaporator tidak berbentuk cair dengan tekanan & temperatur rendah

c)

tidak menempelnya sensor expansion valve pada sisi out put evaporator

d)

kerusakan expansion valve akibat stuck terbuka dan aliran udara dari blower kurang

72.

indikasi adanya kebuntuan pada salah satu komponen di dalam sistem AC dapat ditandai dengan

a)

perbedaan tekanan antara sisi masukan dengan sisi keluaran

b)

perbedaan temperatur antara sisi masukan dengan sisi keluaran

c)

perbedaan tekanan & temperatur antara sisi masukan dengan sisi keluaran

d)

tekanan & temperatur antara sisi masukan dengan sisi keluaran sama

73.

Pernyataan yang benar tentang penanganan refrigerant dalam sisitem AC adalah

a)

pengisian refrigerant boleh di dekat sumber api karena rerigerant bersifat tidak mudah untuk terbakar

b)

refrigerant disimpan dalam tabungdengan suhu lingkungan di atas 50 derajat celcius

c)

refrigerant harus disimpan dalam tabung agar terhindar dari kontaminasi

d)

pengisian refrigerant bisa dicampur dengan jenis refrigerant yang lain

74.

Indikasi adanya kerusakan pada expansion valve stuck tertutup atau buntu dapat ditandai dengan hal hal berikut kecuali

a)

Adanya bunga es pada body expansion valve

b)

Pembacaan low pressure gauge akan n aik ketika diafragma dipanaskan

c)

Pembacaan low pressure gauge akan turun ketika diafragma didingankan

d)

Pembacaan low pressure gauge akan turun ketika diafragma dipanaskan

75.

Adanya indikasi keboocoran kompresor di dalam sistem AC dapat ditandai dengan pembacaa pressure gauge yaitu

a)

tekanan sisi rendah akan tinggi & tekanan sisi tinggi akan vakum

b)

tekanan sisi rendah akan rendah & tekanan sisi tinggi akan tinggi

c)

tekanan sisi rendah akan tinggi & tekanan sisi tinggi akan rendah

d)

tekanan sisi rendah akan vakum & tekanan sisi tinggi akan tinggi

76.

Adanya uap air di dalam sisitem AC akan menyebabkan hal berikut ini, kecuali

a)

Akan mengakibatkan kebuntuan di dalam sistem khususnya di evaporator

b)

Sebagai akibat proses vakum yang kurang sempurna

c)

Sebagai akibat rusaknya receiver drier

d)

Akan mengakibatkan kebuntuan di dalam sistem khususnya di receiver drier

Similar Resources on Wayground

Ujian Akhir Semester Anfis Sem.1 STr. TLM TA.2019-2020.

80 questions

Ujian Akhir Semester Anfis Sem.1 STr. TLM TA.2019-2020.

quiz

Worksheet

•

1st Grade

Sistem Reproduksi Manusia

75 questions

Sistem Reproduksi Manusia

quiz

Worksheet

•

1st - 12th Grade

tema 5

76 questions

tema 5

quiz

Worksheet

•

1st - 5th Grade

IPAS kelas 5 bab 1

74 questions

IPAS kelas 5 bab 1

quiz

Worksheet

•

1st - 5th Grade
