Worksheetsquiz Rebar
Total questions: 13
Worksheet time: 7mins
Di bawah ini manakah tool yang termasuk pada tab Structure > Reinfocement Panel?
Rebar, Area, Path, Fabric Area, Rebar Coupler.
Rebar, Area, Path, Fabric Area, Connection.
Rebar, Area, Path, Connection, Rebar Coupler.
Rebar, Area, Connection, Fabric Sheet, Rebar Coupler.
Rebar, Area, Path, Fabric Sheet, Connection.
Untuk membuat penulangan pada pondasi tapak pada gambar diatas terdapat dua cara manual dan otomatis untuk mengatur pemodelan pada area yang berbentuk trapesium yaitu menggunakan…
a. Manual: Section > Rebar> Skecth Rebar >Rebar Set>
Otomatis: Section > Rebar> Surface> Rebar Set> Choose Host > Star Host > End Host
b. Manual: Section > Rebar> Skecth Rebar >Rebar Set>
Otomatis: Section > Rebar> Surface> Choose Host> Start Host > End Host.
c. Manual: Section > Rebar> Skecth Rebar >Rebar Set>
Otomatis: Section > Rebar> Surface >Rebar Set
d. Manual: Section > Rebar> Skecth Rebar >Rebar Set>
Otomatis: Section > Rebar> Surface> Rebar
e. Manual: Section > Rebar> Skecth Rebar >Rebar Set>
Otomatis: Section > Rebar> Surface> Skecth.
Ido ingin membuat pemodelan sengkang, Ido ingin membuat pemodelan Sengkang menjadi otomatis dengan jumlah yang maksimal dan ukuran jarak yang tetap, maka Langkah apa saja yang perlu dilakukan ido untuk membuat pemodelan tersebut..
Section > Rebar> Rebar Set> Maximum with Spacing
Section > Rebar> Rebar Set> Single
Section > Rebar> Rebar Set> Maximum Spacing
Section > Rebar> Rebar Set>Minimum Clear Spacing
Section > Rebar> Rebar Set>Minimum Clear Spacing

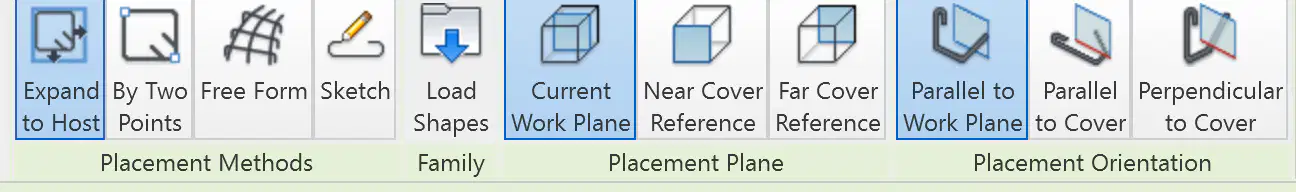

Untuk mengubah tulangan sengkang menjadi posisi seharusnya, maka opsi Placement Otientation yang paling tepat untuk diguankan adalah?
Parallel to Work Plane.
Parallel to Cover.
Pernpendicular to Work Plane.
Perpendicular to Structural Plane.
Perpendicular to Cover
Sebutkan apa saja nama tools revit disamping secara berurutan
Rabar, Area, Fabric Area, Fabric Sheet, Cover, Rebar Coupler
Rabar, Area, Fabric Sheet, Fabric Area, Cover
Rabar, Area, Fabric Area, Fabric Sheet, Cover, Connection
Rebar, Rebar Area, Area,Fabric Sheet, Cover, Connection
Fungsi dari tools revit diatas adalah untuk...
Untuk membuat objek pemodelan ( balok/kolom) diduplikasi sesuai dengan pertemuan grid yang ada
Untuk menduplikasi objek pemodelan diluar garis pertemua grid yang ada
Untuk membantu memindahkan objek pemodelan
Untuk mengedit objek pemodelan
Jika suatu rebar diatur sesuai gambar diatas maka bentuk pemodelanrebar dalam bentuk 2D akan seperti apa...
Sebutkan Tools apa saja yang terdapat pada gambar tersebut!
Cover setting, Reinforcement Setting, Reinforcement Number.
Cover setting, Reinforcement Number,Reinforcement Setting,
Reinforcement Number,Reinforcement Setting, Cover setting,
Tidak ada yang benar.
Standard Bend Diameter adalah…
A. Ukuran asli besi tulangan (misalnya D10, D13, D16)
B. Diameter lengkung minimum saat tulangan dibengkokkan sesuai standar
C. Diameter tulangan yang dipilih di software
D. Diameter lengkung khusus untuk hook (kait) tulangan
Saat membuat model tulangan (rebar) di Revit, pengaturan “Host” berfungsi untuk …
A. Menentukan tipe diameter tulangan
B. Menentukan elemen beton tempat rebar ditempatkan
C. Mengatur panjang tekukan tulangan
D. Menentukan jarak antar rebar
Model Bar Diameter adalah…
A. Diameter tulangan yang dipilih
B. Diameter asli tulangan di lapangan
C. Diameter lengkung minimum tulangan sesuai aturan
D. Diameter khusus untuk sengkang/ties
Bar Diameter adalah…
A. Ukuran asli besi tulangan (misalnya D10, D13, D16)
B. Diameter tulangan pada model di software
C. Diameter kait pada ujung tulangan
D. Diameter minimum lengkung sesuai standar
Standard Hook Bend Diameter adalah…
A. Diameter tulangan di model digital
B. Diameter lengkung minimum tulangan sesuai standar
C. Diameter lengkung khusus untuk kait (hook) pada ujung tulangan
D. Diameter asli tulangan di lapangan
