Worksheets

Aula 04 CO 09 09 2025

Total questions: 50

Worksheet time: 25mins

Name
Class
Date
1.

Preencha a lacuna: Uma das alterações no feixe guiado é a _________.

a)

Atenuação

b)

Amplificação

c)

Refração

d)

Polarização

2.

Preencha a lacuna: Uma das alterações no feixe guiado é a _________

a)

Dispersão

b)

Polarização

c)

Refração

d)

Absorção

3.

Preencha a lacuna: Uma das alterações no feixe guiado são os _________

a)

Efeitos não-lineares

b)

Efeitos térmicos

c)

Efeitos gravitacionais

d)

Efeitos magnéticos

4.

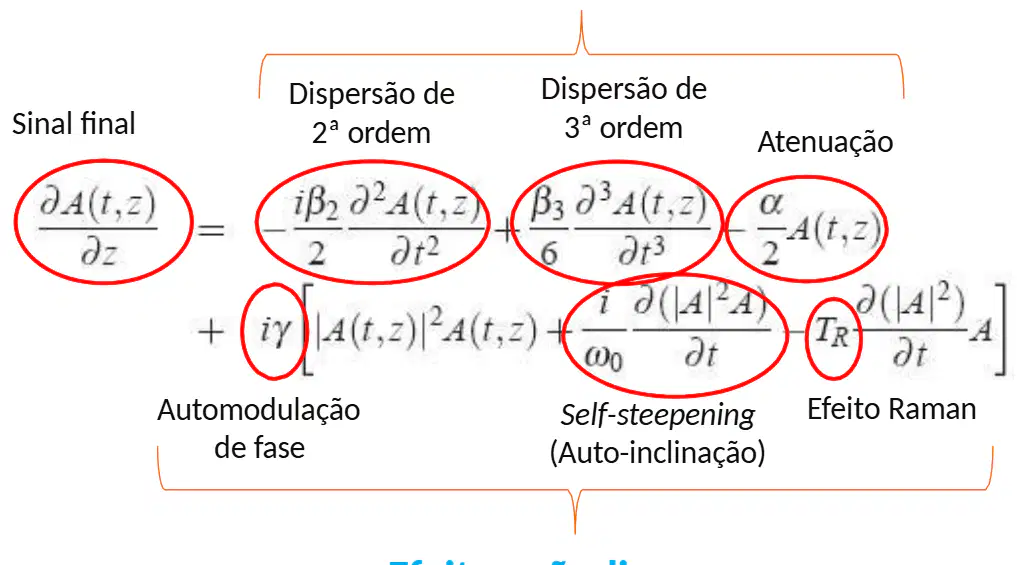

Associe o termo físico ao seu respectivo termo matemático na equação das Alterações no Feixe Guiado: Automodulação de fase: _______

a)

iγ|A(t,z)|²A(t,z)

b)

iβ₂∂²A/∂t²

c)

αA(t,z)

d)

iγA(t,z)

5.

Associe o termo físico ao seu respectivo termo matemático na equação das Alterações no Feixe Guiado: Dispersão de 2ª ordem: _______

a)

(iβ₂/2) ∂²A(t,z)/∂t²

b)

γ|A(t,z)|²A(t,z)

c)

αA(t,z)

d)

(iβ₁) ∂A(t,z)/∂t

6.

Associe o termo físico ao seu respectivo termo matemático na equação das Alterações no Feixe Guiado: Dispersão de 3ª ordem: _______

a)

(β₃/6) ∂³A(t,z)/∂t³

b)

(β₂/2) ∂²A(t,z)/∂t²

c)

γ|A(t,z)|²A(t,z)

d)

αA(t,z)

7.

Associe o termo físico ao seu respectivo termo matemático na equação das Alterações no Feixe Guiado: Atenuação: _______

a)

(α/2)A(t,z)

b)

βA(t,z)

c)

γA(t,z)

d)

δA(t,z)

8.

Associe o termo físico ao seu respectivo termo matemático na equação das Alterações no Feixe Guiado: Self-steepening (Auto-inclinação): _______

a)

(i/ω₀) ∂(|A|²A)/∂t

b)

γ|A|²A

c)

β₂ ∂²A/∂t²

d)

αA

9.

Associe o termo físico ao seu respectivo termo matemático na equação das Alterações no Feixe Guiado: Efeito Raman: _______

a)

iγT_R ∂(|A|²)/∂t A

b)

iγ ∂(|A|²)/∂z A

c)

iβ₂ ∂²A/∂t²

d)

iαA

10.

Qual dos seguintes é um efeito linear em alterações no feixe guiado?

a)

A) Atenuação

b)

B) Automodulação de fase

c)

C) Efeito Raman

d)

D) Mistura de 4 ondas

11.

Qual dos seguintes é um efeito linear em alterações no feixe guiado?

a)

Dispersão

b)

Modulação de fase cruzada

c)

Auto-inclinação

d)

Mistura de 4 ondas

12.

Preencha a lacuna: Um exemplo de efeito linear em alterações no feixe guiado é _______.

a)

Atenuação

b)

Efeito Kerr

c)

Auto-foco

d)

Geração de harmônicos

13.

Preencha a lacuna: Um exemplo de efeito linear em alterações no feixe guiado é _______.

a)

Dispersão

b)

Absorção não linear

c)

Auto-foco

d)

Geração de segundo harmônico

14.

Qual dos seguintes é um efeito não-linear em alterações no feixe guiado?

a)

A) Atenuação

b)

B) Dispersão

c)

C) Automodulação de fase

d)

D) Nenhuma das anteriores

15.

Qual dos seguintes é um efeito não-linear em alterações no feixe guiado?

a)

Mistura de 4 ondas

b)

Atenuação

c)

Dispersão

d)

Nenhuma das anteriores

16.

Preencha a lacuna: Um exemplo de efeito não-linear em alterações no feixe guiado é _______.

a)

Efeito Raman

b)

Efeito Joule

c)

Efeito Hall

d)

Efeito Fotoelétrico

17.

Preencha a lacuna: Um exemplo de efeito não-linear em alterações no feixe guiado é _______.

a)

Modulação de fase cruzada

b)

Absorção linear

c)

Refração simples

d)

Difração geométrica

18.

Complete: A atenuação nos efeitos lineares do feixe guiado refere-se a ________.

a)

perdas

b)

ganhos

c)

reflexão

d)

amplificação

19.

Complete: A dispersão nos efeitos lineares do feixe guiado refere-se a ________.

a)

alargamento temporal

b)

aumento de frequência

c)

redução de intensidade

d)

mudança de polarização

20.

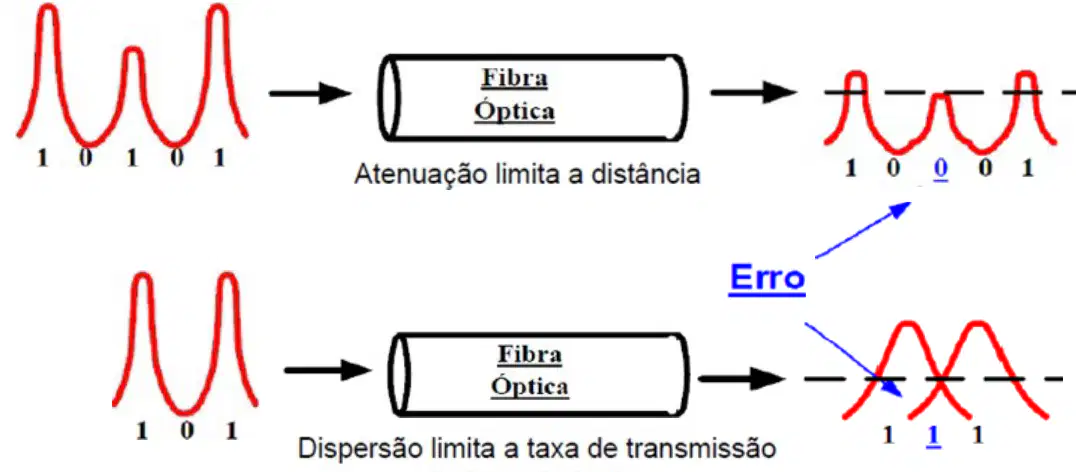

Observe o diagrama sobre 'Atenuação limita a distância' em fibras ópticas. Complete a sequência de bits recebida após a atenuação: 1 0 0 _ 1. Qual é o bit que falta na sequência?

a)

0

b)

1

c)

2

d)

9

21.

De acordo com o diagrama, qual efeito limita a taxa de transmissão em fibras ópticas?

a)

A) Atenuação

b)

B) Dispersão

c)

C) Reflexão

d)

D) Absorção

22.

Preencha a lacuna: A distância e a taxa de transmissão em uma fibra são completamente ______ uma da outra.

a)

independentes

b)

dependentes

c)

relacionadas

d)

proporcionais

23.

O que a atenuação faz em relação ao campo óptico?

a)

A) Aumenta a amplitude

b)

B) Reduz a amplitude

c)

C) Modifica a forma de onda

d)

D) Torna o campo óptico independente

24.

Preencha a lacuna: Dispersão ______ a forma de onda.

a)

modifica

b)

cria

c)

elimina

d)

replica

25.

O que determina a distância entre os repetidores ou entre os amplificadores ópticos em uma fibra?

a)

A) A cor do feixe

b)

B) A maior ou menor perda de potência e a modificação tolerada no sinal de modulação

c)

C) O tipo de fibra

d)

D) O comprimento de onda

26.

Definição: O que significa atenuação?

a)

A) Aumento de potência do sinal

b)

B) Perda de potência do sinal

c)

C) Mudança de frequência do sinal

d)

D) Amplificação do sinal

27.

Complete: Atenuação é a _______ do sinal.

a)

perda de potência

b)

aumento de frequência

c)

melhora de qualidade

d)

multiplicação de canais

28.

O que significa a sigla 'Tx' no contexto do diagrama apresentado sobre Atenuação?

a)

Transmissor

b)

Taxa

c)

Tensão

d)

Terminal

29.

O que significa a sigla 'Rx' no contexto do diagrama apresentado sobre Atenuação?

a)

Receptor

b)

Transmissor

c)

Resistor

d)

Refletor

30.

Sobre Atenuação: O que representam as unidades dB e dBm?

a)

dB representa decibéis (unidade relativa de intensidade), dBm representa decibéis em relação a 1 miliwatt (unidade absoluta de potência).

b)

dB representa decibéis em relação a 1 watt, dBm representa decibéis em relação a 1 kilowatt.

c)

dB representa decibéis (unidade absoluta de potência), dBm representa decibéis em relação a 1 decibel.

d)

dB representa decibéis em relação a 1 miliwatt, dBm representa decibéis (unidade relativa de intensidade).

31.

Quais dos seguintes são pontos de atenuação no sistema?

a)

Conectores

b)

Emendas

c)

Divisores de potência

d)

Todas as alternativas anteriores

32.

Quais dos seguintes são pontos de atenuação na fibra?

a)

Espalhamento

b)

Absorção

c)

Conectores

d)

A e B

33.

Complete: A atenuação pode ocorrer ________ e ________.

a)

no sistema; na fibra

b)

no ar; na água

c)

no cabo; no conector

d)

no transmissor; no receptor

34.

Qual dos seguintes NÃO é um ponto de atenuação na fibra?

a)

Espalhamento

b)

Absorção

c)

Emendas

d)

Nenhuma das alternativas

35.

Complete: Entre os principais pontos de atenuação no sistema estão ________, ________ e ________.

a)

conectores, emendas, divisores de potência

b)

cabos, roteadores, switches

c)

antenas, modems, repetidores

d)

baterias, fontes, inversores

36.

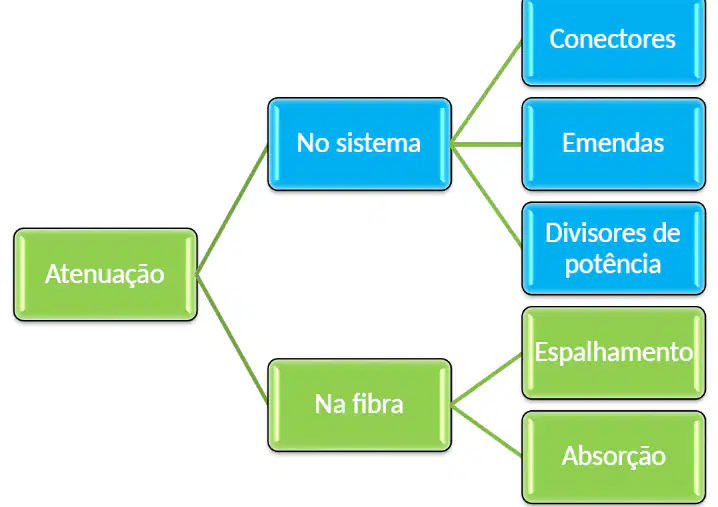

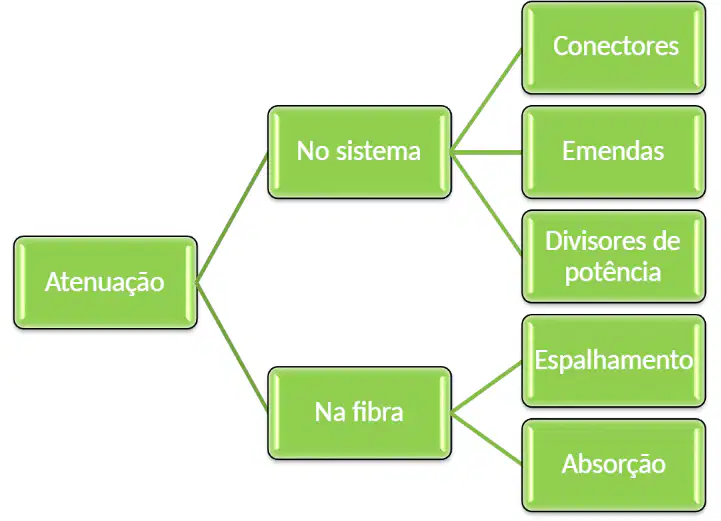

Quais são os dois principais tipos de atenuação apresentados no diagrama 'Atenuação no Sistema'?

a)

No sistema

b)

Na fibra

37.

No contexto de 'Atenuação no Sistema', qual dos seguintes NÃO é um fator de atenuação 'No sistema'?

a)

Conectores

b)

Emendas

c)

Espalhamento

d)

Divisores de potência

38.

Complete: Os fatores de atenuação 'Na fibra' são _______ e _______.

a)

Espalhamento e Absorção

b)

Refração e Reflexão

c)

Difração e Polarização

d)

Dispersão e Modulação

39.

Verdadeiro ou Falso: 'Absorção' é um fator de atenuação que ocorre 'No sistema'.

a)

True

b)

False

40.

Observe a imagem dos conectores. Qual dos conectores mostrados é o FC(PC) - SM?

a)

O conector amarelo

b)

O conector branco

c)

O conector azul

41.

Qual é a perda típica por par de conectores SC/PC em fibras multimodo?

a)

0,3 dB

b)

0,7 dB

c)

1,2 dB

d)

2,0 dB

42.

Qual conector, de acordo com a tabela, apresenta a mesma perda típica tanto para multimodo quanto para monomodo?

a)

FC/PC

b)

SC/PC

c)

LC/PC

43.

Um cabo aéreo pode se romper devido a:

a)

Excesso de peso ou tensão

b)

Pintura inadequada

c)

Baixa temperatura

d)

Falta de cor

44.

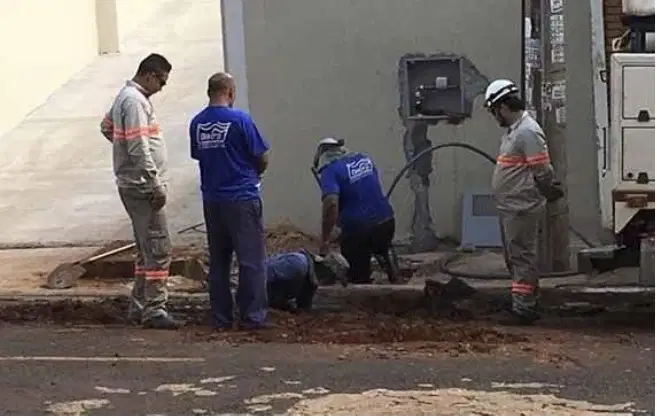

Como um cabo subterrâneo se rompe?

a)

Um cabo subterrâneo pode se romper devido a escavações, movimentação do solo, envelhecimento do material ou falhas de instalação.

b)

Apenas por sobrecarga elétrica.

c)

Somente quando exposto ao sol.

d)

Exclusivamente por contato com água.

45.

Como um cabo óptico submarino se rompe?

a)

Um cabo óptico submarino pode se romper devido a mordidas de animais marinhos, como tubarões, ou por ação de âncoras de navios.

b)

Por superaquecimento causado pela luz solar direta.

c)

Por excesso de tráfego de dados passando pelo cabo.

d)

Por descargas elétricas atmosféricas que atingem o fundo do mar.

46.

Quais são os tipos de emendas em sistemas de atenuação? Preencha os espaços em branco:
1. ____________
2. Conectorização
3. Fusão

Qual das opções abaixo completa corretamente o espaço em branco?

a)

Emenda mecânica

b)

Emenda química

c)

Emenda óptica

d)

Emenda elétrica

47.

Quais são os tipos de emendas em sistemas de atenuação? Preencha os espaços em branco:
1. Emenda mecânica
2. ____________
3. Fusão

a)

Conectorização

b)

Soldagem a frio

c)

Emenda por pressão

d)

Emenda por torção

48.

Quais são os tipos de emendas em sistemas de atenuação? Preencha os espaços em branco:
1. Emenda mecânica
2. Conectorização
3. ____________

a)

Fusão

b)

Soldagem a frio

c)

Emenda por pressão

d)

Emenda por torção

49.

O que significa 'fusão' no contexto de emendas em sistemas de atenuação?

a)

Fusão é o processo de unir duas fibras ópticas por meio do aquecimento, formando uma emenda contínua.

b)

Fusão é o processo de dividir uma fibra óptica em várias partes para facilitar a transmissão.

c)

Fusão é o método de resfriar fibras ópticas para aumentar sua resistência.

d)

Fusão é a técnica de aplicar pressão mecânica para conectar fibras ópticas sem aquecimento.

50.

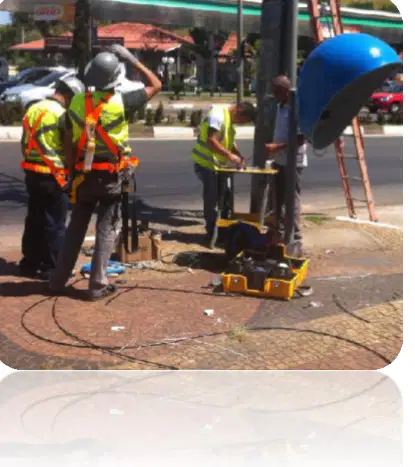

Observe a imagem dos trabalhadores e do equipamento. Qual é o principal objetivo da atividade que eles estão realizando?

a)

Instalação de postes

b)

Fusão de fibras ópticas

c)

Pintura de ruas

d)

Troca de lâmpadas
