WorksheetsKviz za ucenike 8. razreda
Total questions: 35
Worksheet time: 28mins
Univerzalni jezik komunikacije tehničkih lica u oblasti mašinstva naziva se?
Mašinski tehnički crtež
Mašinsko tehničko pismo
Dimenzije papira 210x297 odnose se na koji format?
A1
A2
A3
A4
Koja linija se koristi za označavanje mjesta na kojima se vrši savijanje?
Puna debela linija
Puna tanka linija
Isprekidana linija
Linija crta-tačka-crta
Linija povučena slobodnom rukom
Koja vrsta linija se koristi za crtanje zaklonjenih kontura predmeta?
Puna debela linija
Puna tanka linija
Isprekidana linija
Linija crta-tačka-crta
Linija povučena slobodnom rukom
Kotna linija se crta paralelno sa linijom predmeta na udaljenosti 10 mm?
DA
NE
Zaokružiti šta od navedenog spada u vrste kotiranja?
Redno kotiranje
Ravno kotiranje
Paralelno kotiranje
Kotiranje pomoću lanaca
Koja vrsta kotiranja je prikazana na slici?
Redno kotiranje
Paralelno kotiranje
Ravno kotiranje
Lančano kotiranje
Simetrično
Koja vrsta kotiranja je prikazana na slici?
Lančano
Ravno
Paralelno
Simetrično
Zaokružiti šta se unosi u sastavnicu?
masa
naziv ustanove
pozicioni broj
mjerilo
Zaokružiti šta se unosi u zaglavlje?
Naziv crteža
Broj komada
Mjerilo
Broj crteža
M 1:50 odnosi se na?
Umanjeno mjerilo
Uvećano mjerlo
Stvarnu veličinu
Crtež dobiven umnožavanjem originala naziva se?
(a)
Prema načinu izrade crteži se dijele na: originalne (izvorne) crteže, kopije i skicu?
DA
NE
Crtež predmeta nacrtan slobodnom rukom, prema pravilima tehničkog crtanja naziva se montažni crtež?
DA
NE

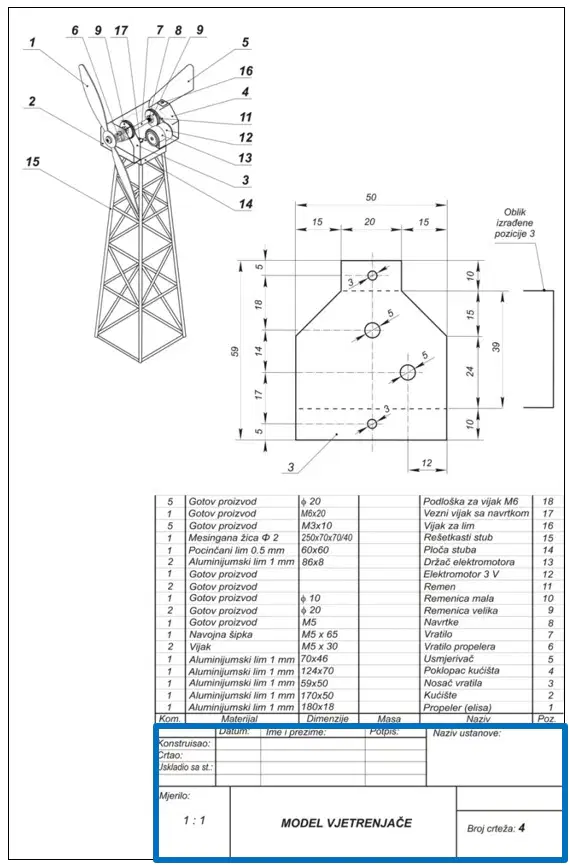

Šta je označeno plavim okvirom na slici?
Detaljni crtež
Sklopni crtež
Zaglavlje
Sastavnica
U nemetalne materijale spadaju aluminij, magnezij, kalcijum, itd.?
DA
NE
Čelik, mesing, bronza, duraluminijum, jednim imenom se nazivaju?
(a)
Zaokružiti kakve mogu biti osobine metala i legura?
Mehaničke
Tehničke
Tehnološke
Hemijske
Fizičke
Smjesa dva ili više materijala različitih sastava radi postizanja boljih osobina (čvrstoće, tvrdoće, toplinske i električne vodljivosti...) nazivaju se legure?
DA
NE
Smjesa dva ili više materijala različitih sastava radi postizanja boljih osobina (čvrstoće, tvrdoće, toplinske i električne vodljivosti...) nazivaju se?
(a)
Razdvojive veze se ostvaruju vijcima, klinovima i čivijama?
DA
NE
Zaokružiti. U elemente za kružno kretanje se ubrajaju?
Osovine
Osnovice
Ležajevi
Frikcioni točkovi
Na slici je?
Klizni ležaj
Kotrljajući ležaj
Vratilo
Da li su ispravno označeni dijelovi sa slike?
DA
NE

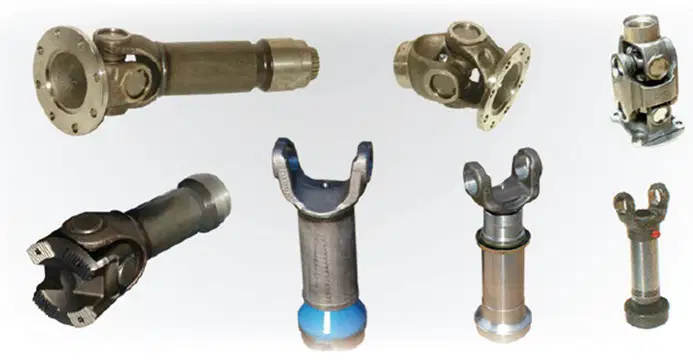

Koja vrsta mašinskih elemenata je prikazana na slici?
(a)
Kotna linija, pomoćna kotna linija, kotni broj i kotni završetak spadaju u elemente kote?
DA
NE
Mašinski elementi koji nose obrtna tijela i ne prenose kružno kretanje nazivaju se?
(a)
Prema konstrukciji osovine mogu biti rotirajuće i nerotirajuće?
DA
NE
Zaokružiti. Prema konstrukciji vratila mogu biti?
Čvrsta
Šuplja
Savitljiva
Cilindrična
Prema konstrukciji ležajevi mogu biti kotrljajući i ?
(a)
Da li su kotni brojevi na slici ispravno uneseni?
DA
NE
Da li su kotni brojevi ispravno uneseni?
DA
NE
Koliko je 20% od 600?
(a)
Koliko je 5% od 1100?
(a)
Koliko je 30% od 50
(a)
