MIT Semester KK Frais Kelas 12

Total questions: 30

Worksheet time: 15mins

Name
Class
Date
1.

Membagi keliling benda kerja menjadi bagian yang sama besar merupakan fungsi dari...

a)

Kepala pembagi

b)

Ragum

c)

Blok Vee

d)

Klem

e)

Blok siku

2.

Alat yang digunakan untuk menjepit benda kerja, biasanya dilengkapi dengan baut tee disebut...

a)

Ragum

b)

Klem

c)

Blok siku

d)

Kepala pembagi

e)

Blok Vee

3.

Akan dibuat roda gigi lurus dengan jumlah gigi 24 maka digunakan rumus pembagian...

a)

N = 40 / Z

b)

a = 360^2 / Z

c)

N = 24 / Z

d)

N = S / 9

e)

N = ( Z - G ) x 40 / Z

4.

Akan dibuat roda gigi lurus dengan jumlah gigi 32 maka digunakan rumus pembagian...

a)

N = 40 / Z

b)

a = 360^2 / Z

c)

N = 24 / Z

d)

N = S / 9

e)

N = ( Z - G ) - 40 / Z

5.

Jika sebuah bahan roda gigi akan dibuat gigi sebanyak 12 buah, maka untuk tiap-tiap bagian yang difris, diputar sebanyak...

a)

2 putaran

b)

4 putaran

c)

5 putaran

d)

6 putaran

e)

8 putaran

6.

Bahan roda gigi akan dibuat gigi sebanyak 56, maka pemutar kepala pembagi harus diputar....

a)

7 / 5 Putaran

b)

40 / 56 Putaran

c)

5 / 7 Putaran

d)

4 / 8

e)

20 / 28 Putaran

7.

Roda gigi akan dibuat bergigi 85 buah,hitung ukuran diameter tusuk roda gigi tersebut jika modulnya 1,5...

a)

17,25 mm

b)

127,5 mm

c)

130,5 mm

d)

3,25 mm

e)

103,5 mm

8.

Roda gigi akan dibuat bergigi 85 buah,hitung ukuran diameter luar roda gigi tersebut jika modulnya 1,5...

a)

17,25 mm

b)

127,5 mm

c)

130,5 mm

d)

3,25 mm

e)

103,5 mm

9.

Roda gigi akan dibuat bergigi 85 buah,hitung ukuran tinggi gigi roda gigi tersebut jika modulnya 1,5

a)

17,25 mm

b)

127,5 mm

c)

130,5 mm

d)

3,25 mm

e)

103,5 mm

10.

Rumus diameter tusuk adalah...

a)

Dt = m.z

b)

Dt = π.m

c)

Dt = 0,5t

d)

D = m

e)

Dt = ( 1,1 / 1,3 ) m

11.

Pisau frais dengan diameter 100 mm, dipakai untuk mengerjakan bahan dari besi tuang dengan kecepatan potong 24 m/menit. Hitung besarnya putaran mesin yang digunakan...

a)

50 rpm

b)

55 rpm

c)

66 rpm

d)

76 rpm

e)

80 rpm

12.

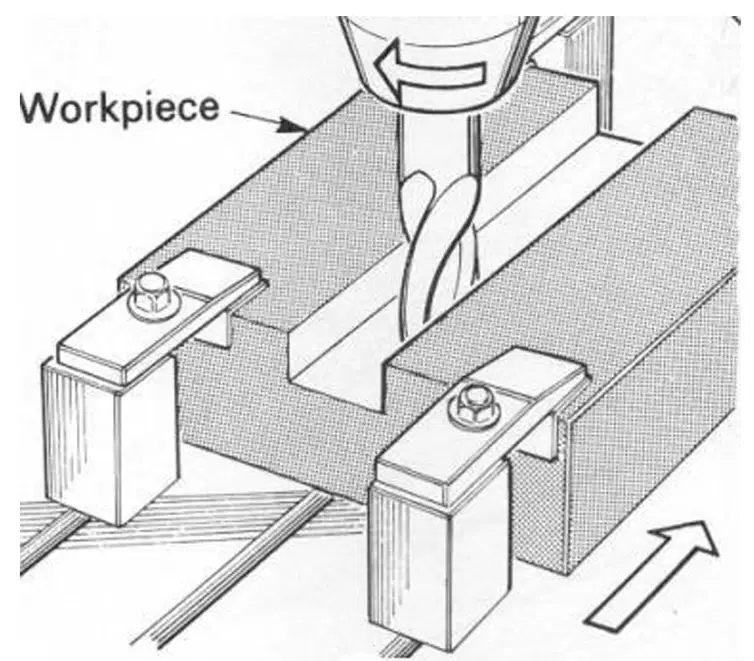

Dilihat dari sistem kerjanya, gambar dibawah ini menggunakan mesin frais........

a)

Mesin frais vertikal

b)

Mesin frais horisontal

c)

Mesin frais industri

d)

Mesin frais khusus

e)

Mesin frais kopi

13.

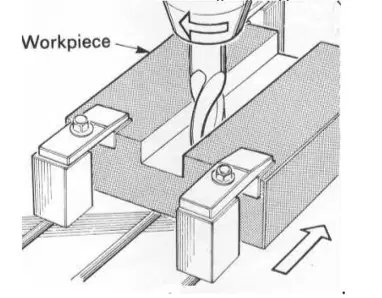

Dilihat dari sistem kerjanya, gambar dibawah ini menggunakan mesin frais........

a)

Mesin frais vertikal

b)

Mesin frais horisontal

c)

Mesin frais industri

d)

Mesin frais khusus

e)

Mesin frais kopi

14.

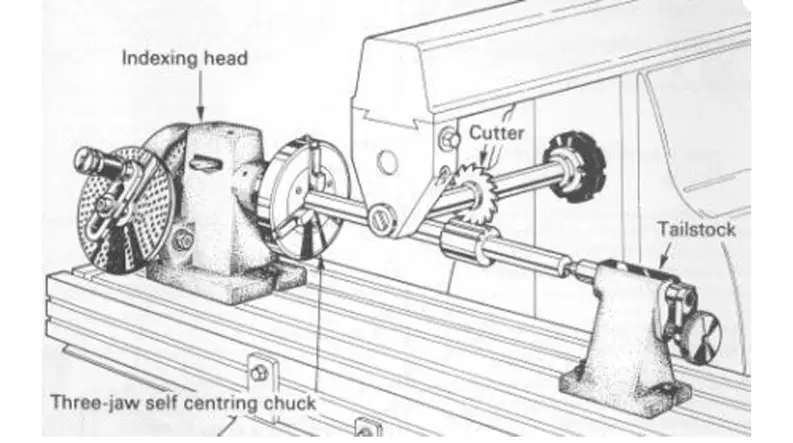

Pada gambar dibawah ini merupakan proses pengerjaan membuat...

a)

Membuat sudut

b)

Membuat roda gigi

c)

Membuat ulir

d)

Membuat alur

e)

Membuat pofil

15.

Pada gambar dibawah ini merupakan proses pengerjaan membuat....

a)

Membuat sudut

b)

Membuat roda gigi

c)

Membuat ulir

d)

Membuat alur

e)

Membuat pofil

16.

Pada gambar dibawah ini merupakan proses pengerjaan membuat...

a)

Membuat sudut

b)

Membuat roda gigi

c)

Membuat ulir

d)

Membuat alur

e)

Membuat pofil

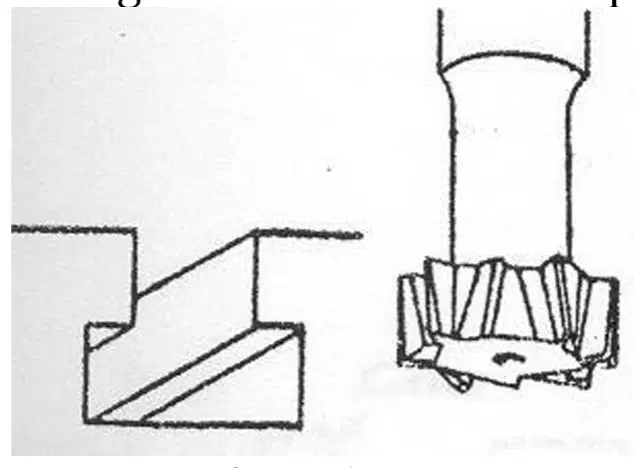

17.
a)

Mengefrais alur

b)

Mengefrais alur I

c)

Mengefrais alur rata

d)

mengefrais profil

e)

Mengefrais alur T

18.

Jenis pisau frais yang digunakan untuk pengerjaan benda dibawah ini adalah...

a)

Pisau frais gergaji (sliting saw)

b)

Pisau frais mantel ( plane milling cutter

c)

Pisau frais ujung ( end mill )

d)

Pisau frais roda gigi ( gear cutter )

e)

Pisau frais alur T ( T slot cutter )

19.

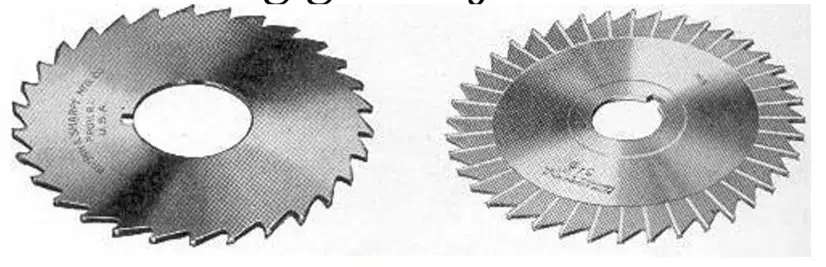

Jenis pisau frais yang digunakan untuk pengerjaan benda dibawah ini adalah...

a)

Pisau frais gergaji (sliting saw)

b)

Pisau frais mantel ( plane milling cutter

c)

Pisau frais ujung ( end mill )

d)

Pisau frais roda gigi ( gear cutter )

e)

Pisau frais alur T ( T slot cutter )

20.

Jenis pisau frais yang digunakan untuk pengerjaan benda dibawah ini adalah....

a)

Pisau frais gergaji (sliting saw)

b)

Pisau frais mantel ( plane milling cutter)

c)

Pisau frais ujung ( end mill )

d)

Pisau frais roda gigi ( gear cutter )

e)

Pisau frais alur T ( T slot cutter )

21.

Pisau frais roda gigi ditunjukkan oleh...

a)

b)

c)

d)

e)

22.

Kegunaan dari pisau frais samping ( side milling cutter ) adalah....

a)

Membuat rata

b)

Memotong benda kerja

c)

Membuat alur T

d)

Membuat alur spi atau alur-alur lainnya

e)

Membuat roda gigi

23.

Kegunaan dari pisau ujung ( end mill ) adalah...

a)

Mengefrais permukaan dan sisi tegak secara tegak lurus

b)

Mengefrais permukaan dari sisi tegak secara tegak lurus maupun secara mendatar

c)

Mengefrais permukaan secara mendatar

d)

Membuat profil T

e)

Mengebor benda kerja

24.

Fungsi dari pisau frais alur T adalah untuk...

a)

Membuat profil H

b)

Membuat permukaan rata

c)

Membuat roda gigi

d)

Membuat alur

e)

Membuat alur T

25.

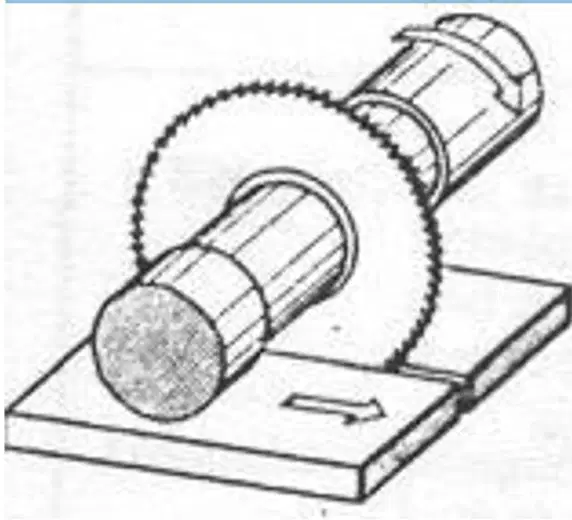

Gambar dibawah ini merupakan metode pemotongan...

a)

Searah jarum jam

b)

Berlawanan arah jarum jam

c)

Berlawanan benda kerja

d)

Searah benda kerja

e)

Mengikuti arah serat bahan

26.

Gambar dibawah ini merupakan metode pemotongan...

a)

Searah jarum jam

b)

Berlawanan arah jarum jam

c)

Berlawanan benda kerja

d)

Searah benda kerja

e)

Mengikuti arah serat bahan

27.

Piranti apa saja yang harus dibawa ketika bekerja dilingkungan pemesinan...

a)

Sepatu,kaxa mata, jangka sorong

b)

Pakaian kerja,kacamata

c)

Pakaian kerja,sepatu

d)

Pakaian kerja, sepatu, kacamata, topi

e)

Pakaian kerja, sepatu, kacamata

28.

Fungsi lubang-lubang yang terdapat pada piring pembagi adalah....

a)

Mendapatkan bentuk gigi yang baik

b)

Mendapatkan putaran pecahan yang tepat dari engkol putaran kepala pembagi

c)

Memudahkan pemutaran engkol kepala pembagi

d)

Mendapatkan tinggi gigi yang tepat

e)

Mempercepat pengefraisan roda gigi

29.

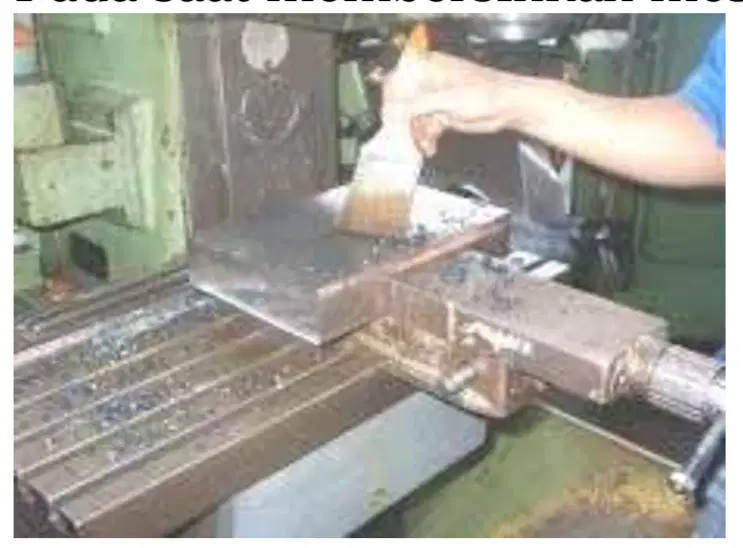

Pada saat membersihkan mesin menggunakan...

a)

Sikat

b)

Lap

c)

Kain majun

d)

Sapu

e)

Kuas

30.

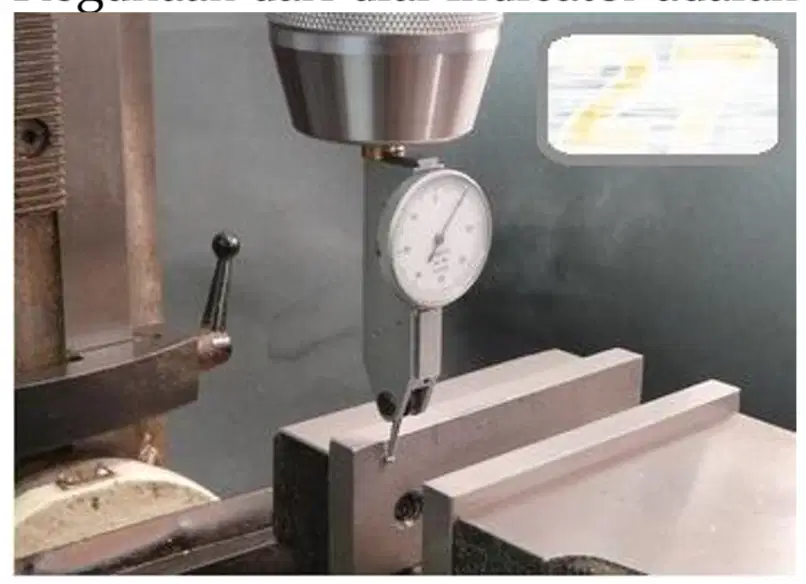

Kegunaan dari dial indicator adalah sebagai...

a)

Penguat ragum

b)

Alat bantu dalam mencekam benda kerja

c)

Pengukur jarak pemakanan

d)

Alat bantu memeriksa kesejajaran ragum

e)

Penghalus permukaan benda kerja
