Worksheets1B TKG - Kuis Gambar Teknik - Garis Ukuran
Total questions: 20
Worksheet time: 10mins
Garis ukuran pada gambar teknik ditarik sejajar dengan...
Garis gambar
Garis proyeksi
Garis sumbu
Garis kontur
Tanda perpotongan garis batas ukuran pada gambar teknik dapat berupa berikut, kecuali...
Garis miring 45°
Titik
Anak panah
Lingkaran kecil
Garis batas ukuran ditarik...
Sejajar dengan garis gambar
Tegak lurus dengan garis ukuran
Miring 60°
Sejajar dengan garis sumbu
Dimensi lingkaran pada gambar teknik biasanya ditunjukkan dengan simbol...
Ø (diameter)
R (radius)
∆ (delta)
L (length)
Untuk menunjukkan ukuran sudut digunakan...
Garis tengah
Busur lingkaran
Garis proyeksi
Garis kontur
Penunjukan ketinggian dasar dalam gambar teknik sipil biasanya menggunakan tanda...
Ø
± 0.00
→
∆
Garis ukuran jari-jari pada lingkaran ditandai dengan simbol...
Ø
R
L
∆
Gambar harus dapat dibaca dari...
Atas dan kiri
Bawah dan samping kanan
Atas dan samping kiri
Semua arah
Ukuran-ukuran panjang sampai 1.00 m biasanya diberikan dalam satuan...
Meter
Centimeter
Millimeter
Desimeter
Garis ukuran lebih tipis dibandingkan...
Garis sumbu
Garis gambar
Garis proyeksi
Garis bantu
Pada penunjukan ketinggian, tanda (+) berarti posisi berada...
Di bawah ketinggian dasar
Di atas ketinggian dasar
Sama dengan ketinggian dasar
Di tengah struktur
Jika garis proyeksi harus ditarik, maka arahnya...
Tegak lurus pada benda
Sejajar dengan garis luar
Diagonal 30°
Sejajar dengan garis kontur
Ukuran sudut kecil dituliskan...
Di atas garis tengah
Secara vertikal
Secara horizontal
Dengan angka romawi
Pada gambar lingkaran, garis ukuran ditunjukkan melalui...
Jari-jari
Garis tengah
Busur
Diameter dan radius
Untuk menghindari kebingungan, semua ukuran diletakkan...
Di dalam gambar
Di luar tampak gambar
Pada garis sumbu
Di samping kiri bawah

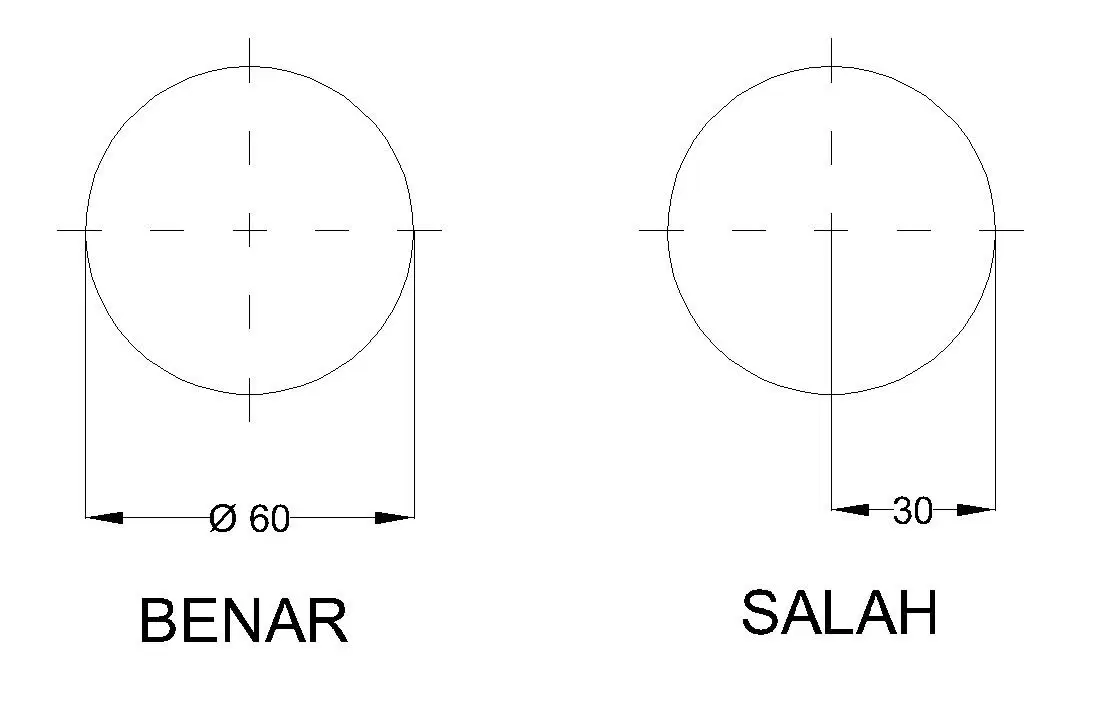

Lihat gambar lingkaran berikut dengan tanda Ø. Apa arti simbol Ø tersebut?
Jari-jari
Diameter
Sudut
Panjang
Perhatikan gambar sudut dengan busur dan anak panah. Simbol ini menunjukkan...
Panjang garis
Ukuran sudut
Tinggi benda
Lebar bidang

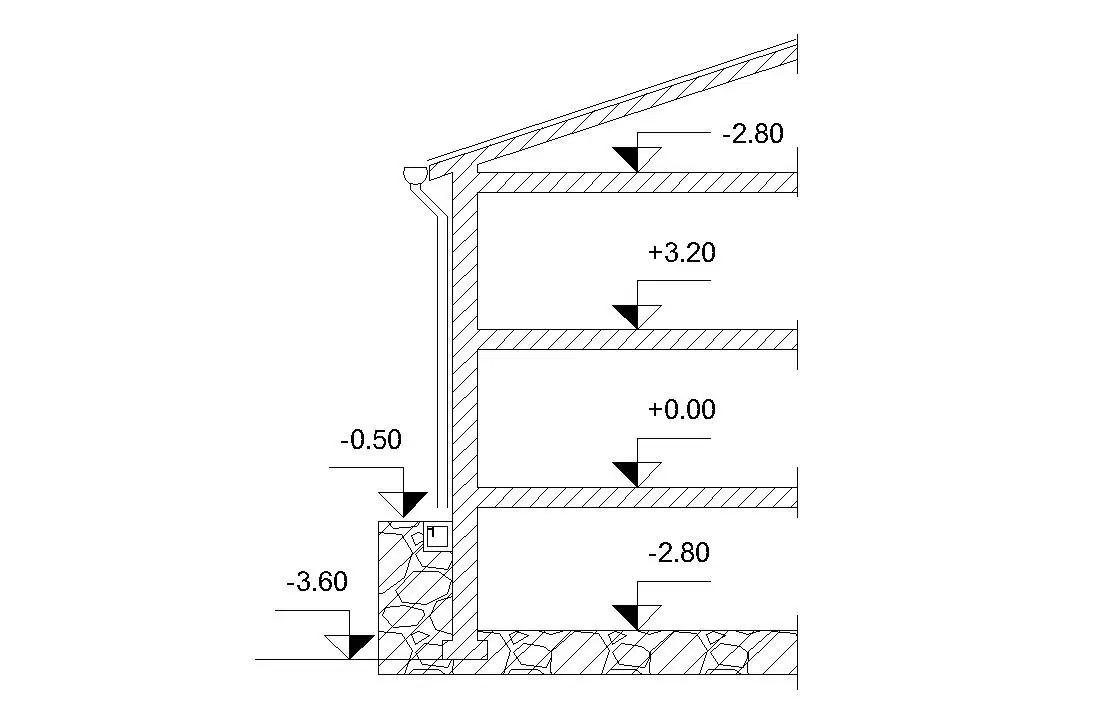

Gambar menunjukkan garis ukuran dengan tanda ±0.00. Hal ini berarti...
Tinggi pondasi sama dengan nol
Titik acuan ketinggian dasar
Kedalaman pondasi 1 m
Elevasi hanya untuk atap
Pada gambar terdapat tanda R20 pada sebuah busur. Artinya adalah...
Diameter 20 cm
Radius 20 cm
Panjang 20 cm
Elevasi 20 m
Sebuah sudut diberi tanda derajat (°) dengan busur panah di dalamnya. Hal ini menunjukkan...
Ukuran panjang
Ukuran sudut
Ukuran radius
Ukuran diameter
