WorksheetsVISTA ISOMÉTRICA
Total questions: 28
Worksheet time: 32mins
La vista de planta muestra cómo se ve el objeto desde (a)
¿Qué tipo de dibujo es éste?
Planimétrico
Isométrico
Métrico
N.A.
¿Qué vista muestra el bloque desde arriba? (Vista de Planta)
1
2
3
4
5
Si el verde es la vista de planta y el rojo es la vista de perfil , ¿Qué vista es la de color azul?
Vista Alzado
Vista 3D
Vista por detrás
Vista aérea
¿Cuál de los siguientes dibujos muestra la vista superior o de planta?
N.A.
¿Qué vista representa la letra A?
PLANTA
ALZADO
PERFIL
N.A.
¿Qué vista representa la letra B?
PLANTA
ALZADO
PERFIL
N.A.
Reconoce la vista de la figura isométrica dada.
(a)
Reconoce la vista de la figura isométrica dada.
(a)
¿Qué orientaciones de un objeto se muestran en un boceto isométrico? DERECHA- IZQUIERDA - ARRIBA
(a)
¿Cuál de las figuras representa la vista Alzado del sólido?
N.A.
Las tres figuras tienen la misma vista del alzado. Escribe V si es verdadero o F si es falso,
(a)
Desde la vista de perfil observamos:
dos cuadrados
Una L
dos rectángulos
N.A.
Pinta la vista de planta
Realiza la vista de planta y píntala.
Encierra el plano isométrico.
Selecciona la vista Alzado.
N.A.
Selecciona la vista Perfil.
N.A.
Pinta la vista de planta
La vista isométrica de un objeto se caracteriza por:
Mostrar solo un plano del objeto.
Mostrar tres dimensiones en un solo dibujo.
Mostrar la parte frontal únicamente.
Mostrar la planta del objeto.
¿Cuál es la principal ventaja de la vista isométrica?
Permite ver un detalle del objeto.
Permite representar el objeto en 2D sin proporción.
Permite comprender la forma y volumen del objeto fácilmente.
Permite ver la altura del objeto.
Si un cubo se dibuja en vista isométrica, ¿qué se observa?
Una cara en forma cuadrada.
Dos caras en forma de rectángulos.
Tres caras visibles en forma de rombos.
Tres caras visibles.

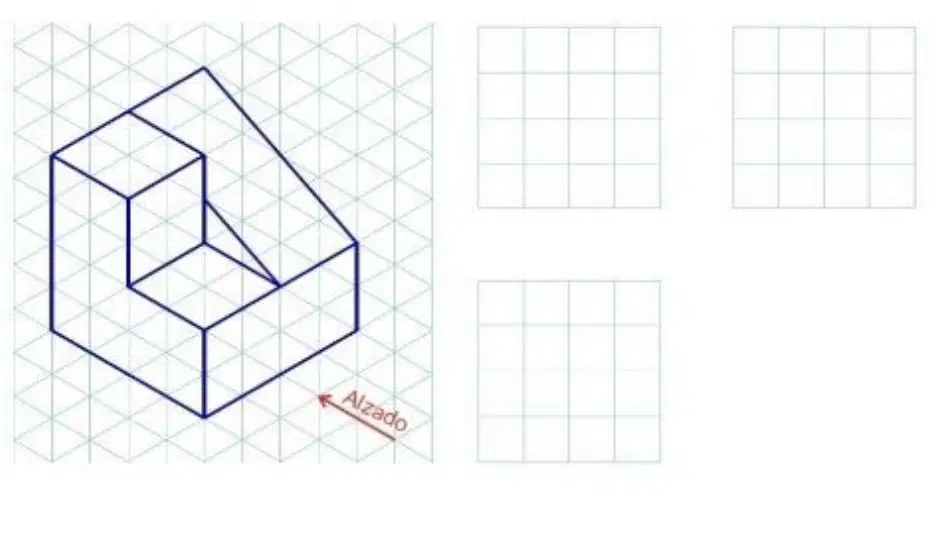

Realiza la vista alzada, de perfil y de planta del siguiente gráfico.
Utilizamos la vista gráfica 3D para dibujar los gráficos isométricos
La vista de alzado de un objeto corresponde al lado:
(a)
¿Cuál es la relación correcta entre las tres vistas principales en dibujo técnico?
Planta: arriba, Alzado: costado, Perfil: frente.
Planta: arriba, Alzado: derecha, Perfil: izquierda.
Planta: derecha, Alzado: arriba, Perfil: izquierda.
N.A.
¿Cuál es la finalidad de usar alzado, planta y perfil en un dibujo técnico?
Representar un objeto en perspectiva artística.
Mostrar el volumen del objeto.
Representar el objeto en 2D desde diferentes posiciones para comprender su forma exacta.
Representar el objeto en 3D desde diferentes posiciones para comprender su forma exacta.
Realiza el alzado y la planta.
