Soal UTS ITL TITL

Total questions: 40

Worksheet time: 30mins

Name
Class
Date
1.

Saluran Distribusi yang digunakan Gardu Induk (GI) di Indonesia untuk menyalurkan energi listrik kepada pelanggan menggunakan saluran transmisi tegangan menengah (TM), yang memiliki klasifikasi rentang tegangan antara...

a)

1V - 1.000 V

b)

1.000 V - 25.000 V

c)

1.000 V - 35.000 V

d)

35.000 V - 75.000 V

e)

75.000 V - 245.000 V

2.

Pada sistem tenaga listrik, yang dimaksud dengan saluran tegangan tinggi (TT) memiliki rentang nilai tegangan pada...

a)

100 V - 1000 V

b)

1 KV - 20 KV

c)

35 KV - 245 KV

d)

75 KV - 150 KV

e)

245 KV - 500 KV

3.

Jaringan transmisi listrik yang digunakan untuk interkoneksi antar pembangkit, di Indonesia menggunakan saluran...

a)

TR

b)

TM

c)

TT

d)

TET

e)

TUT

4.

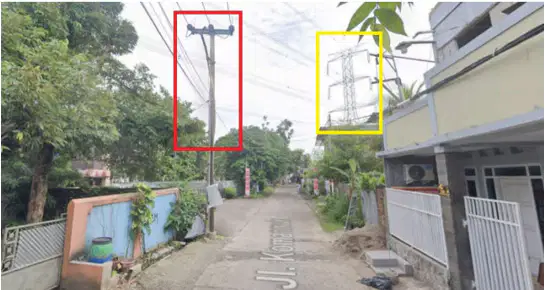

Saluran yang ada pada gambar berkotak merah termasuk jenis saluran tegangan...

a)

Tegangan Rendah

b)

Tegangan Menengah

c)

Tegangan Tinggi

d)

Tegangan Ekstra Tinggi

e)

Tenganan Ultra Tinggi

5.

Jaringan transmisi antar Gardu Induk (GI) di Indonesia menggunakan saluran bertegangan...

a)

220 V

b)

20.000 V

c)

35.000 V

d)

70.000 V

e)

500.000 V

6.

Sebuah instalasi listrik harus terjamin kelangsungan pengaliran arus listriknya kepada konsumen, hal tersebut merupakan syarat-syarat pemasangan instalasi listrik…

a)

Syarat Ekonomis

b)

Syarat Keamanan

c)

Syarat Kehandalan

d)

Syarat Kemudahan

e)

Syarat Pemakaian

7.

Instalasi listik harus dibuat sedemikian rupa sehingga harga keseluruhan dari instalasi itu mulai dari perencanaan, pemasangan dan pemeliharaannya semurah mungkin, kerugian daya listrik harus sekecil mungkin, merupakan syarat pemasangan listrik...

a)

Syarat Ekonomis

b)

Syarat Keamanan

c)

Syarat Kehandalan

d)

Syarat Kemudahan

e)

Syarat Pemakaian

8.

Seperti yang terlihat pada gambar di atas, bagian B merupakan komponen sistem tenaga listrik, yakni...

a)

Konsumen

b)

Pembangkit

c)

Distribusi

d)

Interkoneksi

e)

Transmisi

9.

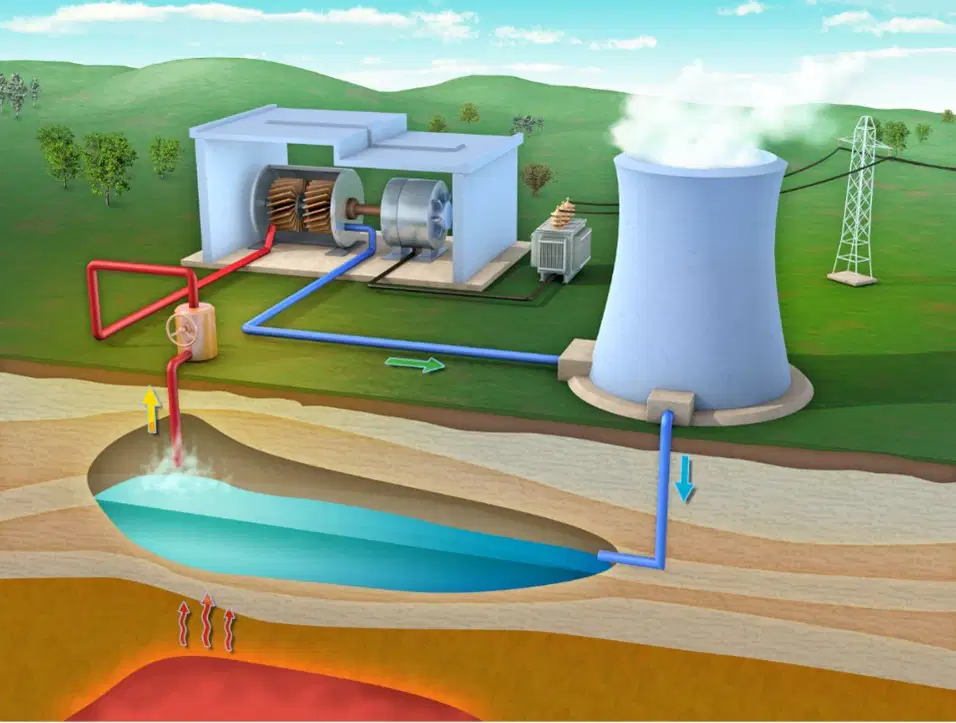

Dari gambar di atas, merupakan contoh pembangkit listrik dalam bidang..

a)

Pembangkit Listrik Tenaga Air

b)

Pembangkit Listrik Tenaga Uap

c)

Pembangkit Listrik Tenaga Nuklir

d)

Pembangkit Listrik Tenaga Panas Bumi

e)

Pembangkit Listrik Tenaga Gas

10.

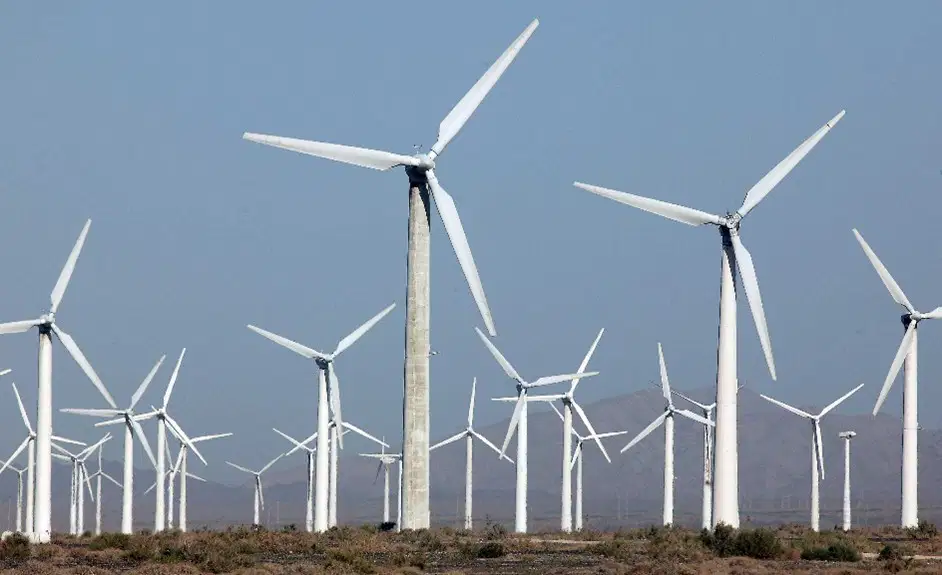

Gambar di atas merupakan salah satu jenis pembangkit listrik, yakni..

a)

Pembangkit Listrik Tenaga Air

b)

Pembangkit Listrik Tenaga Angin

c)

Pembangkit Listrik Tenaga Bayu

d)

Pembangkit Listrik Tenaga Udara

e)

Pembangkit Listrik Tenaga Gerak

11.

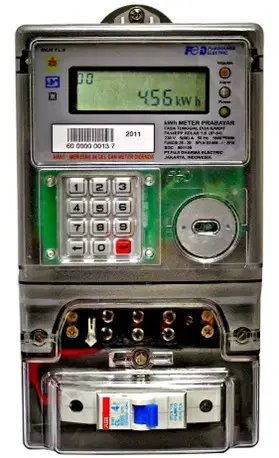

Pada gambar KWH Meter, berikut ditunjukkan bahwa pada KWH dipasang dengan MCB bertuliskan C4, maka dapat diartikan bahwa daya yang terpasang adalah...

a)

900 W

b)

900 VA

c)

1.300 W

d)

1.300 VA

e)

2.200 VA

12.

Sering kita temui atau pernah dialami, ketika menyalakan pompa air, setrika, magicom, atau peralatan lainya ketika beberapa alat peralatan listrik lainya menyala, tiba-tiba lampu padam atau Sekring rumah putus. Hal ini terjadi karena...

a)

Terjadi konsleting ketika menyalakan peralatan listrik

b)

Terjadi lompatan api ketika menyambungkan dengan stop kontak

c)

Terjadi penurunan tegangan listrik di rumah ketika menyalakan peralatan listrik

d)

Terjadi lonjakan arus melebihi nominal sekering ketika menyalakan peralatan listrik di rumah

e)

Terjadi karena, token listrik rumah habis

13.

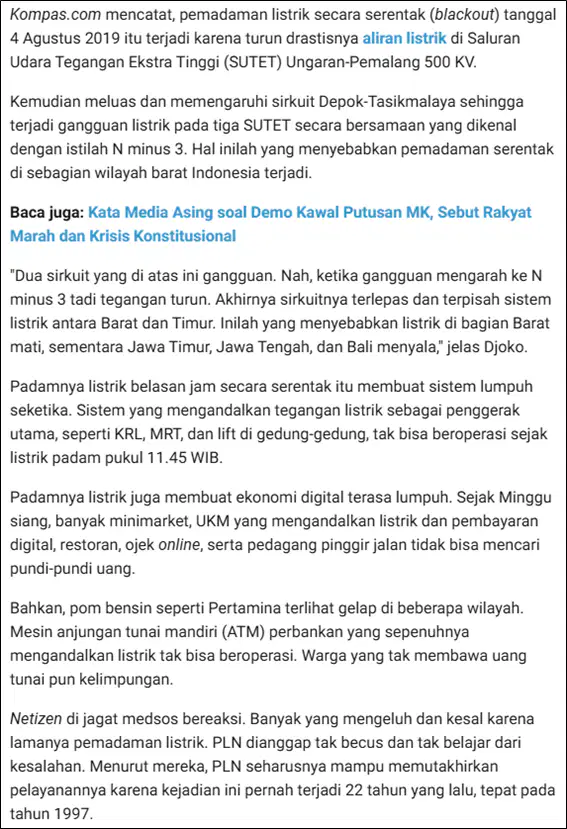

Dari potongan berita di atas, kebutuhan akan listrik sudah menjadi kebutuhan yang penting di masyarakat, dampak yang timbul dari gangguan kelistrikan sangat masif, maka dari itu sejalan dengan syarat pemasangan listrik, sesuai dengan berita di atas di mana listrik harus memenuhi syarat.

a)

Ekonomis

b)

Pelayanan

c)

Aman

d)

Handal

e)

Mudah

14.

Terkait jaringan distribusi, terkadang ketika terjadi pemadaman di area wilayah pemukiman, seperti di rumah terkena pemadaman, tetapi tetangga seberang jalan masih menyala/tidak padam, hal ini dapat terjadi karena...

a)

Tetangga pekerja PLN

b)

Tetangga sudah beda kampung

c)

Tetangga tidak pernah telat bayar listrik

d)

Tetangga menggunakan daya rumah yang tinggi

e)

Tetangga seberang jalan beda jalur saluran distribusi

15.

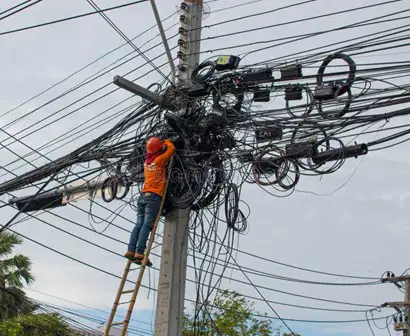

Dari gambar di atas, instalasi ketenagalistrikan tersebut tidak mengindahkan syarat-syarat pemasangan instalasi listrik...

a)

Ekonomis

b)

Pelayanan

c)

Aman

d)

Handal

e)

Mudah

16.

Jika sebuah konsumen/pelanggan terpasang daya 2.200 VA maka pada KWH Meter terpasang MCB dengan nominal besarnya...

a)

2 A

b)

4 A

c)

6 A

d)

10 A

e)

16 A

17.

Urutan langkah penggunaan listrik yang paling tepat, adalah...

a)

Pembangkit >> Trafo Step UP >> Transmisi SUTET >> Trafo Step Down >> Gardu Induk >> Jaringan Distribusi >> Trafo Step Down >> Pelanggan Rumah

b)

Pembangkit >> Transmisi SUTET Gardu Induk >> Jaringan Distribusi >> Trafo Step Down >> Pelanggan Industri

c)

Pembangkit >> Trafo Step Down >> Transmisi SUTET >> Trafo Step UP >> Gardu Induk >> Jaringan Distribusi >> Trafo Step Down >> Pelanggan Rumah dan Industri

d)

Transmisi SUTET >> Pembangkit >> Gardu Induk >> Jaringan Distribusi >> Trafo Step Down >> Pelanggan Rumah

e)

Transmisi SUTET >> Gardu Induk >> Jaringan Distribusi >> Pelanggan Rumah

18.

Contoh pembangkit dengan energi terbarukan yang tepat, adalah...

a)

Pembangkit Listrik Tenaga Air, Pembangkit Listrik Tenaga Surya, Pembangkit Listrik Tenaga Nuklir

b)

Pembangkit Listrik Tenaga Disel, Pembangkit Listrik Tenaga Surya, Pembangkit Listrik Tenaga Uap

c)

Pembangkit Listrik Tenaga Angin, Pembangkit Listrik Tenaga Disel, Pembangkit Listrik Tenaga Nuklir

d)

Pembangkit Listrik Tenaga Air, Pembangkit Listrik Tenaga Angin, Pembangkit Listrik Tenaga Ombak

e)

Pembangkit Listrik Tenaga Bayu, Pembangkit Listrik Tenaga Surya, Pembangkit Listrik Tenaga Panas Bumi

19.

Tegangan transmisi distribusi yang digunakan PLN di Indonesia adalah...

a)

220 V

b)

380 V

c)

400 V

d)

20.000 V

e)

35.000 V

20.

Jalur transmisi tegangan Tinggi yang digunakan di Indonesia oleh PLN menggunakan rating tegangan...

a)

220 V dan 380 V

b)

1000 V dan 1500 V

c)

20.000 V dan 35.000 V

d)

70.000 V dan 150.000 V

e)

245.000 V dan 500.000 V

21.

Komponen tersebut berfungsi untuk...

a)

Mengontrol beban kerja listrik

b)

Penyalur sumber listrik ke beban kerja

c)

Mengamankan sistem dari hubung singkat

d)

Membagi tenaga listrik berdasarkan kebutuhan beban kerja

e)

Mengukur konsumsi energi listrik dalam satuan kilowatt-jam (kWh) oleh pelanggan

22.

Berapa tegangan listrik standar yang digunakan di rumah tangga di Indonesia...

a)

220 volt

b)

280 volt

c)

380 volt

d)

400 volt

e)

420 volt

23.

Pada MCB 16 A, berapa energi yang dapat dihasilkan...

a)

880 watt

b)

1320 watt

c)

2200 watt

d)

3520 watt

e)

4400 watt

24.

APP singkatan dari...

a)

Alat pengukur dan pembagi

b)

Alat pengukur dan pembatas

c)

Alat pembagi dan penghubung

d)

Alat penghubung dan pengukur

e)

Alat penghubung dan pembatas

25.

Peralatan mana yang biasanya digunakan untuk mengukur tegangan pada instalasi listrik 1 fasa...

a)

Ohmeter

b)

Voltmeter

c)

Wattmeter

d)

Tang amper

e)

Ampermeter

26.

Sebuah rumah baru sedang dibangun dan membutuhkan instalasi tenaga listrik 1 fasa. Terdapat beberapa perangkat listrik yang akan digunakan, termasuk lampu, kipas angin, dan pompa air. Selama instalasi, tukang listrik memperhatikan bahwa ketika pompa air dinyalakan, MCB (Miniature Circuit Breaker) di rumah tersebut sering trip atau mati. Apa kemungkinan penyebab MCB sering trip ketika pompa air dinyalakan.

a)

Tegangan listrik terlalu tinggi

b)

Grounding yang tidak memadai

c)

Tegangan listrik yang terlalu rendah

d)

Kabel netral tidak terhubung dengan baik

e)

Terlalu banyak beban pada satu sirkuit listrik

27.

Dalam instalasi listrik 1 fasa, teknisi harus memasang MCB (Miniature Circuit Breaker). Apa tujuan utama dari pemasangan MCB ini...

a)

Mengubah tegangan listrik dari AC ke DC

b)

Menambah daya listrik yang masuk ke rumah

c)

Menstabilkan arus listrik yang masuk ke rumah

d)

Menghemat energi listrik yang digunakan oleh perangkat

e)

Melindungi perangkat listrik dari kelebihan arus atau hubungan pendek

28.

Komponen utama dalam instalasi listrik 1 fasa adalah...

a)

Saklar, kabel netral, dan lampu

b)

Baterai, inverter, dan kabel ground

c)

Sekering, kabel netral, dan kabel fase

d)

Kabel fase, kabel netral, dan grounding

e)

Trafo, kabel fase, panel surya, dan Grounding

29.

Apa yang terjadi jika kabel fase dalam instalasi listrik 1 fasa tidak terhubung dengan benar...

a)

MCB akan trip

b)

Tidak ada aliran listrik

c)

Aliran listrik tetap normal

d)

Tegangan akan meningkat

e)

Grounding akan terputus alirannya

30.

Komponen ini biasa disebut dengan...

a)

ACB

b)

MCB

c)

ELCB

d)

ACCB

e)

MCCB

31.

Komponen ini biasa disebut dengan...

a)

PHB

b)

MCB

c)

FUSE

d)

ELCB

e)

MCCB

32.

Jenis kabel tersebut adalah...

a)

NYY

b)

NYA

c)

NYM

d)

NYAF

e)

NYFGBY

33.

Kabel yang biasa digunakan dalam dinding atau pipa adalah..

a)

NYA

b)

NYY

c)

NYM

d)

NYAF

e)

NYFGBY

34.

Alat untuk memproteksi sistem kejut listrik adalah..

a)

ACB

b)

MCB

c)

FUSE

d)

ELCB

e)

MCCB

35.

Dalam instalasi listrik 1 fasa, komponen mana yang berfungsi untuk melindungi sistem dari arus lebih yang dapat menyebabkan kerusakan...

a)

Fuse

b)

Sakelar

c)

Kapasitor

d)

Transformator

e)

Meteran Listrik

36.

Merupakan Simbol dari peralatan

a)

MCB

b)

ELCB

c)

ACB

d)

CB

e)

MCCB

37.

Komponen proteksi untuk mengamankan arus bocor adalah...

a)

PHB

b)

MCB

c)

Fuse

d)

ELCB

e)

MCCB

38.

Kabel Berikut merupakan jenis..

a)

NYAF

b)

NYA

c)

NYM

d)

NYYHY

e)

NYY

39.

Satuan dari daya nyata listrik AC adalah...

a)

Volt

b)

Watt

c)

Volt Ampere

d)

Volt Ampere Reaktif

e)

Volt Ampere Watt

40.

Beban Listrik yang mana tegangan dan arus pada sudut fasa yang sama adalah..

a)

Resistif

b)

Induktif

c)

Capasitif

d)

Beban Motor

e)

Beban Nyata
