WorksheetsSymbole elektroniczne
Total questions: 21
Worksheet time: 10mins
Co to za symbol elektroniczny?
Traznystor
Dioda
Rezystor
Kondensator
Co to za symbol?
Dioda prostownicza
Dioda Zenera
Dioda schottky'ego
Dioda LED
Co to za symbol elektroniczny?
dioda
potencjometr
rezystor
przycisk
Co to za symbol ?
Dioda LED
fotorezystor
bezpiecznik
Dioda Zenera
Jak podłączamy amperomierz?
Równolegle z Opornikiem 10k
Szeregowo
Równolegle z cewką
Szeregowo wraz z woltomierzem?
Co to za symbol?
potencjometr
rezystor
dioda
Cewka
Co to za symbol kondensatora?
Kondensator ceramiczny
Kondensator elektrolityczny
Kondensator foliowy
Kondensator tantalowy
Jak podłączamy woltomierz?
Równolegle
Szeregowo z amperomierzem
Szeregowo
Równolegle z opornikiem
Co to za symbol tranzystora?
Tranzystor NPN
Tranzystor JFET
Tranzystor PNP
Tranzystor MOSFET
Co to za symbol?
dioda
Cewka
Rezystor
Sprężyna
co to za symbol?
Prądu stałego
Prądu przemiennego
cewki
dławika
Co to za symbol?
Dioda półprzewodnikowa
Fotodioda (reagująca na światło)
Dioda pojemnościowa
Dioda LED
Co to za symbol?
Cewka
Cewka z rdzeniem
autotransformator
Cewka z rdzeniem regulowanym
Co to za urządzenie?
Woltomierz
Omomierz
Galwanometr
Amperomierz
Pomiar jakich wartości przedstawiono na zdjęciu?
Pomiar napięcia
Pomiar rezystancj
Pomiar małych prądów
Pomiar dużych prądów

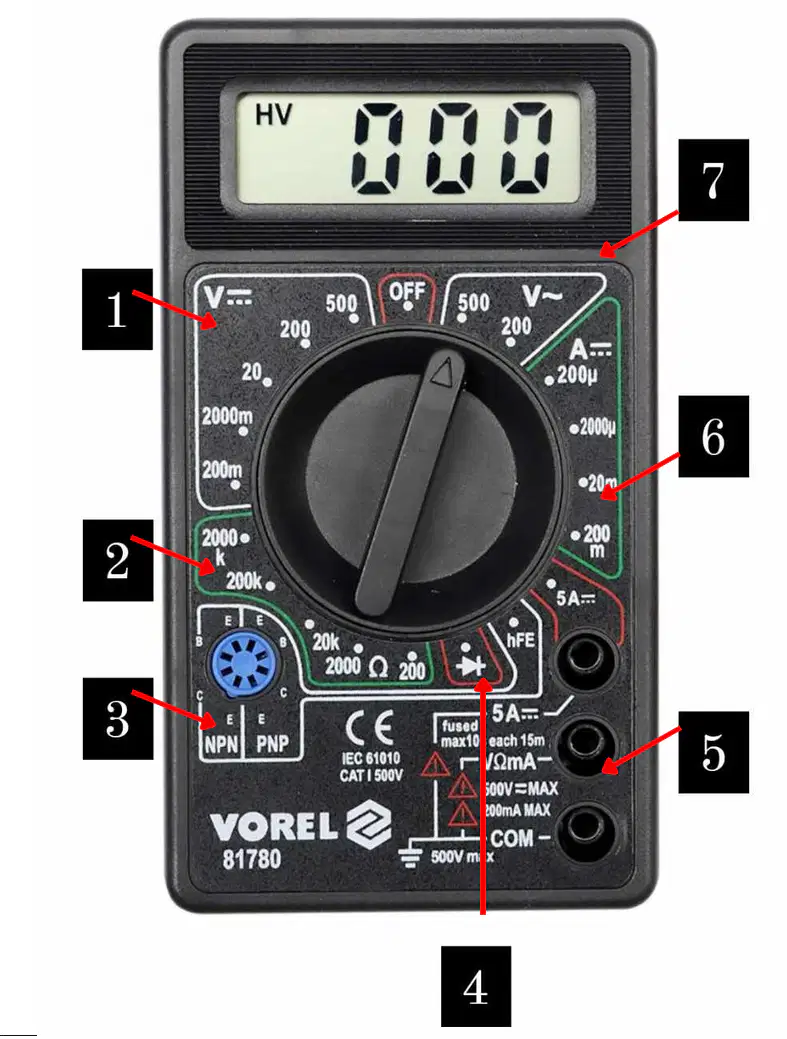

Do czego służy gniazdo nr 3 w urządzeniu przedstawionym na zdjęciu?
Pomiar napięcia stałego
Test diody
Test tranzystorów z gniazdem pomiarowym
Pomiar natężenia prądu stałego
Do czego służy gniado COM w multimetrze?
to gniazdo służące do pomiarów napięcia
to gniazdo służące do pomiarów prądu
punkt wspólny dla wszystkich rodzajów pomiarów.
to gniazdo służące do pomiarów rezystancji
Do czego służy Multimetr cęgowy?
umożliwia pomiar rezystancji bez konieczności
przerywania obwodu
umożliwia pomiar napięcia elektrycznego bez konieczności
przerywania obwodu
umożliwia pomiar prądu elektrycznego bez konieczności
przerywania obwodu
umożliwia pomiar temperatury

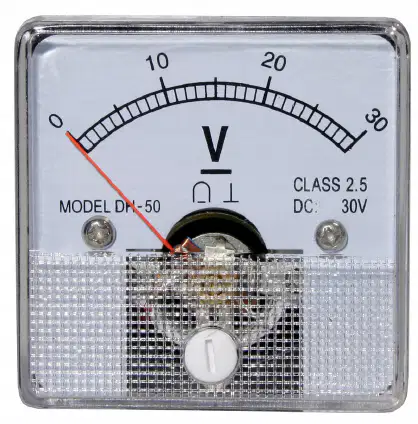

Jaki zakres pomiarowy ma urzadzenie przedstawione na zdjęciu?
2,5 - 30 V
0 - 30 A
30 - 50 V
0 - 30 V
Pomiar jakiej wielkości przedstawiono na zdjęciu?
Pomiar napięcia
Pomiar rezystancji
Pomiar małych prądów
Pomiar dużych prądów
pomiar jakiej wartości przedstawiono na zdjęciu?
Pomiar małych prądów
Pomiar dużych prądów
Pomiar rezystancji
Pomiar napięcia
