UTS 2025 XI TKR / PSPTKR

Total questions: 20

Worksheet time: 1hrs 12mins

Name
Class
Date
1.
Manakah komponen di bawah ini yang bukan bagian dari kopling
a)
Clutch disc
b)
Crank shaft bearing
c)
Pressure plate
d)
Diaphragm spring
2.
Kopling (Clutch) adalah salah satu bagian terpenting dalam sebuah kendaraan yang dipasangkan langsung pada fly wheel. Berikut ini merupakan peranan utama dari kopling........
a)
Mengatur kecepatan kendaraan
b)
Menghubungkan dan memutuskan putaran dan tenaga dari mesin ke Gardan
c)
Menghubungkan dan memutuskan putaran dan tenaga dari mesin ke transmisi
d)
Menghubungkan dan memutuskan putaran dari transmisi ke gardan
e)
Menghubungkan dan memutuskan putaran dan tenaga dari mesin ke Propeller
3.
Perhatikan daftar komponen di bawah ini: (1) Engine (2) Clutch (3) Suspension (4) Propeller shaft (5) Brake (6) Steering (7) Transmission (8) Differential (9) Wheel Drive Shaft Dari pernyataan di atas yang merupakan rangkaian komponen sistem pemindah tenaga sesuai urutan cara kerjanya adalah........
a)
1, 2, 4, 7, 8
b)
1, 2, 7, 8, 9
c)
2, 4, 7, 8, 9
d)
2, 7, 4, 8, 9
e)
2, 6, 7, 9, 8
4.
Perhatikan daftar komponen di bawah ini: (1) Clutch Cover (Tutup kopling) (2) Crank shaft (3) Diafragma spring (4) Output shaft (5) Pressure plate (6) Fly wheel (7) Clutch Disc (kain klos) Manakah daftar komponen di atas merupakan bagian-bagian dari kopling ...........
a)
1, 3, 5, 7
b)
6, 1, 3, 7
c)
1, 2, 3, 5
d)
2, 6, 3, 4
e)
2, 5, 6, 7
5.
Komponen pada sistem kopling yang berfungsi untuk menekan plat kopling terhadap fly wheel agar dapat meneruskan daya dan putaran adalah .....
a)
Clutch disc / kain klos
b)
Release fork
c)
Master silinder
d)
Pedal kopling
e)
Pressure plate
6.

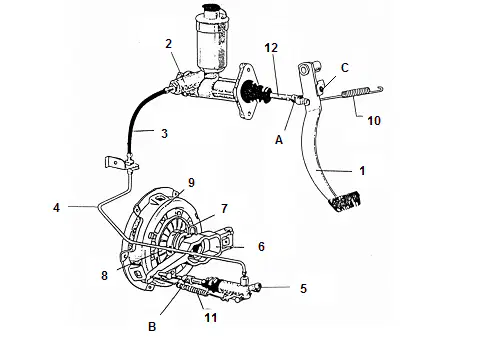

Perhatikan gambar berikut! Komponen yang berfungsi untuk mengubah tenaga hidrolis menjadi tenaga mekanis saat menginjak pedal kopling ditunjukkan pada gambar no...........
a)
gambar no.1
b)
gambar no. 2
c)
gambar no. 3
d)
gambar no. 5
e)
gambar no. 6
7.
Pada transmisi manual terdapat tiga jenis perkaitan roda gigi, yang salah satunya adalah perkaitan tetap. Perkaitan roda gigi yang tetap ini disebut dengan istilah
a)
Sliding mesh
b)
Constant mesh
c)
Synchromesh
d)
Overdrive
e)
Automatic transmission
8.
Komponen Sistem Transmisi yang berfungsi untuk memindahkan tenaga putar dari input shaft ke gigi-gigi percepatan sesuai dengan penggunaan gigi adalah...
a)
Input Shaft
b)
Output Shaft
c)
Speed Gear
d)
Reverse Idle Gear
e)
Counter Gear
9.
Perhatikan daftar komponen berikut ! (1) Master silinder (2) Pedal (3) Cakram (4) Pipa / Selang minyak (5) Kaliper (6) Pilot bearing (7) Release bearing (8) Kabel (9) Release fork (garpu) (10) Silinder bawah Komponen yang berfungsi mengatur kerja kopling pada penggerak kopling tipe hidrolik adalah.......
a)
1, 2, 3, 5, 9, 10
b)
1, 2, 4, 5, 7, 9
c)
1, 2, 4, 7, 9, 10
d)
2, 7, 8, 9
e)
1, 2, 3, 7, 9, 10
10.
Bagian dari sistem kopling yang bersinggungan langsung dengan fly wheel untuk meneruskan tenaga dan putaran ke input shaft adalah ...
a)
Pressure plate (pelat penekan)
b)
Clutch disc (kain klos/pelat kopling)
c)
Release bearing (bantalan pembebas/ lahar garpu)
d)
Release fork garpu pembebas)
e)
Diafragma spring (pegas diafragma/matahari klos)
11.
Saat mesin hidup dan pedal kopling ditekan, maka yang terjadi adalah........
a)
Bantalan pembebas mendorong pegas diafragma, pegas diafragma mendorong pelat penekan, pelat penekan menjepit pelat kopling dan pelat koping berputar
b)
Bantalan pembebas mendorong pegas diafragma, pegas diafragma menarik pelat penekan, pelat penekan membebaskan pelat kopling sehingga pelat kopling diam
c)
Bantalan pembebas menarik pegas diafragma, pegas diafragma menarik pelat penekan, pelat penekan menjauhi pelat kopling dan pelat koping tidak berputar
d)
Bantalan pembebas mendorong pegas diafragma, pegas diafragma mendorong pelat penekan ke depan, pelat penekan membebaskan pelat kopling sehingga pelat koping tidak berputar
e)
Bantalan pembebas mendorong pegas diafragma, dan pelat penekan akan mundur bersama pelat kopling menjauhi fly wheel dan sama-sama berputar
12.
Apabila kopling bermasalah, maka beberapa gejala berikut dapat terjadi, kecuali.......
a)
Oli transmisi cepat habis
b)
Terjadi slip putaran
c)
Susah masuk gigi
d)
Bersuara berisik saat menekan pedal kopling
e)
Tercium bau gosong dari ruang kopling
13.
Saat memasukkan gigi transmisi dimana pedal kopling sudah diinjak penuh namun gigi susah masuk dan saat masuk gigi mundur terdengar suara ribut. Dari gejala tersebut kemungkinan penyebabnya adalah ............
a)
Transmisi sudah rusak
b)
Pelat kopling sudah aus /tipis
c)
Permukaan singgung fly wheel dan pressure plate sudah aus
d)
Kopling kurang bebas / free play pedal kopling terlalu jauh
e)
Tuas transmisi aus
14.
Saat mesin hidup dan pedal kopling diinjak terdengar suara berisik disekitar kopling dan saat pedal kopling dilepas suara berisik tersebut hilang. Gejala tersebut disebabkan oleh .......
a)
Menipisnya pelat kopling / kain klos
b)
Ausnya pelat penekan
c)
Rusaknya bantalan poros input transmisi
d)
Rusaknya bantalan pembebas (Release bearing)
e)
Permukaan fly wheel yang tidak rata
15.
Sebuah mobil Toyota Kijang saat dijalankan di jalan yang datar mobil tersebut tidak mengalami masalah, namun saat melewati tanjakan dimana gigi transmisi sudah dipindahkan dari gigi 3, ke gigi 2, hingga ke posisi gigi 1 mobil tersebut malah mundur sedangkan suara mesinnya meraung. Dari kejadian tersebut maka penyebabnya adalah...........
a)
Master kopling rusak
b)
Silinder pembebas kopling rusak
c)
Pelat kopling aus /tipis
d)
Transmisi loncat
e)
Mesinnya kurang tenaga
16.
Manakah pernyataan di bawah ini yang bukan merupakan fungsi transmisi ...........
a)
Menambah tenaga mesin agar kuat membawa beban berat
b)
Merubah dan mengatur moment putar dan putaran pada roda sesuai dengan kebutuhan (posisi 1, 2, 3 dst.......)
c)
Memungkinkan kendaraan berhenti dalam keadaan mesin hidup (posisi netral)
d)
Memungkinkan kendaraan berjalan mundur
e)
Mengatur kecepatan kendaraan sesuai yang diinginkan
17.
. Perhatikan daftar komponen-komponen berikut ini ! (1) Counter gear (2) Crank shaft (3) Hub sleeve (4) Mekanisme pemindah gigi (5) Poros propeller (6) Gigi percepatan (7) Input shaft (8) Cam shaft Manakah dari daftar komponen di atas yang merupakan komponen dari transmisi manual
a)
1, 2, 3, 4, 6
b)
1, 3, 4, 6, 7
c)
1, 3, 5, 6, 7
d)
2, 3, 4, 6, 7
e)
1, 3, 6, 7, 8
18.
Gambar berikut adalah perkaitan roda gigi transmisi 5 Speed Daftar Jumlah Gigi adalah sebagai berikut: 1. Input shaft drive gear = 16 gigi (gigi paling depan) 2. Drive counter gear = 32 gigi (gigi paling depan) 3. 5' st counter gear = 36 gigi (gigi paling belakang) 4. 5' st speed gear = 14 gigi (gigi paling belakang) Dari daftar jumlah gigi di atas maka rasio gigi 5 adalah...
a)
0,87
b)
0,77
c)
1,09
d)
0,21
e)
0,91
19.

Perhatikan gambar perkaitan roda gigi transmisi berikut Daftar Jumlah Gigi adalah sebagai berikut: 1. Input shaft drive gear (A) = 16 gigi 2. Drive counter gear (B) = 30 gigi 3. Speed counter gear (C) = 14 gigi 4. Speed gear (D) = 36 gigi Dari daftar jumlah gigi di atas maka rasio gigi adalah.....

a)
5,31
b)
3,18
c)
4,51
d)
1,85
e)
4,82
20.

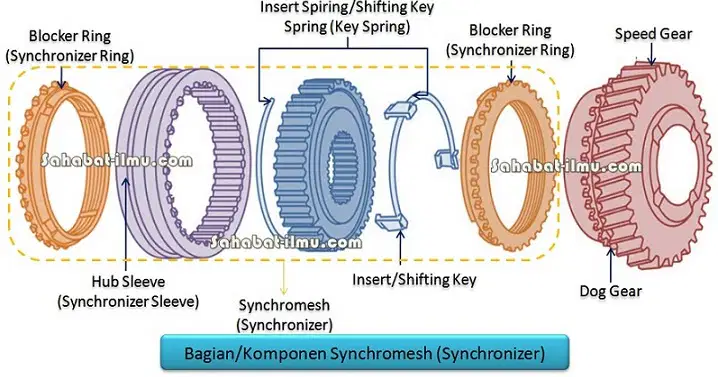

Perhatikan gambar..... Apabila terjadi keausan pada komponen pada Synchronizer ring (gigi kuningan) maka yang terjadi adalah........
a)
Transmisi loncat (gigi berpindah sendiri ke netral)
b)
Susah masuk gigi dan gigi cepat aus
c)
Saat masuk gigi mobil menyentak
d)
Gigi transmisi tidak bisa dinetralkan
e)
Gigi transmisi bisa masuk tanpa dipindahkan
