WorksheetsBab 6 Elektrik dan Magnet
Total questions: 87
Worksheet time: 44mins
Sumber tenaga boleh diperbaharui ialah ________ yang boleh digantikan secara berterusan dan tidak akan habis.
sumber tenaga
sumber makanan
sumber air
sumber mineral
Antara berikut, yang manakah merupakan contoh sumber tenaga boleh diperbaharui?
Arang batu
Gelombang
Gas asli
Petroleum
Sumber tenaga yang tidak boleh diperbaharui ialah ________ yang tidak boleh digantikan dan akan habis digunakan.
sumber tenaga
sumber cahaya
sumber air
sumber haba
Antara berikut, yang manakah merupakan contoh sumber tenaga tidak boleh diperbaharui?
A) Angin
B) Biomass
C) Petroleum
D) Geothermal
Apakah itu penjana (generator)?
Alat yang digunakan untuk menghasilkan elektrik
Sumber tenaga boleh diperbaharui
Sumber tenaga tidak boleh diperbaharui
Alat untuk menyimpan tenaga
Apakah yang berlaku apabila pemegang pada model penjana diputar?
Tiada arus dihasilkan
Arus dikenali sebagai arus aruhan akan dihasilkan
Tenaga hilang
Sumber tenaga habis

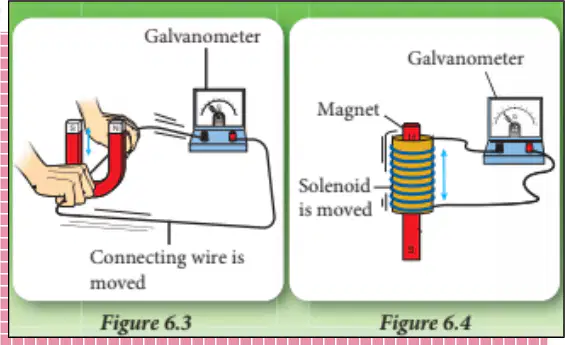

Berdasarkan Rajah 6.3 dan 6.4, apakah yang berlaku apabila wayar penyambung atau solenoid digerakkan melalui ruang antara kutub magnet dengan cepat?
Arus aruhan dijana dalam wayar penyambung atau solenoid dan mengalir melalui galvanometer
Magnet menjadi lebih kuat
Tiada arus dijana
Galvanometer tidak bergerak
Apabila wayar penyambung atau solenoid digerakkan melalui ruang antara kutub magnet dengan cepat, __________ dijana dalam wayar penyambung atau solenoid dan mengalir melalui galvanometer.
arus aruhan
arus terus
arus ulang-alik
arus statik

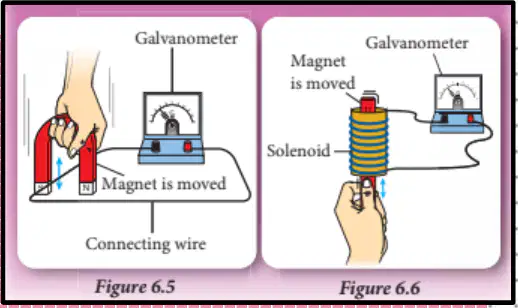

Berdasarkan Rajah 6.5 dan 6.6, apakah yang berlaku apabila magnet digerakkan supaya garis medan magnet dipotong oleh wayar penyambung atau solenoid?
Arus aruhan dijana dalam wayar penyambung atau solenoid dan mengalir melalui galvanometer
Magnet menjadi lemah
Tiada arus dijana
Solenoid tidak berfungsi
Isi tempat kosong: Apabila magnet digerakkan supaya garis medan magnet dipotong oleh wayar penyambung atau solenoid, __________ dijana dalam wayar penyambung atau solenoid dan mengalir melalui galvanometer.
arus aruhan
arus terus
arus ulang-alik
tenaga haba
Apakah bahan api yang digunakan di stesen janakuasa untuk menjana elektrik?
Diesel, gas asli dan arang batu
Air mineral, gula dan garam
Minyak masak, tepung dan susu
Kertas, plastik dan kaca
Apakah langkah pertama dalam mekanisme penjanaan elektrik di stesen janakuasa?
Pembakaran bahan api
Penjanaan elektrik oleh turbin
Penghantaran elektrik ke rumah
Penyejukan air di menara penyejuk
Apakah yang berlaku selepas air dipanaskan menjadi wap dalam proses penjanaan elektrik?
Wap memutarkan turbin
Wap menyejukkan generator
Wap disimpan dalam tangki
Wap bertukar menjadi arang batu
Apakah alat yang menghasilkan elektrik selepas turbin berpusing?
Penjana (generator)
Mentol lampu
Kipas
Pam air
Susun perubahan bentuk tenaga yang berlaku dalam penjanaan elektrik di stesen janakuasa: tenaga kimia → ______ → tenaga kinetik → tenaga elektrik.
tenaga haba
tenaga cahaya
tenaga bunyi
tenaga nuklear

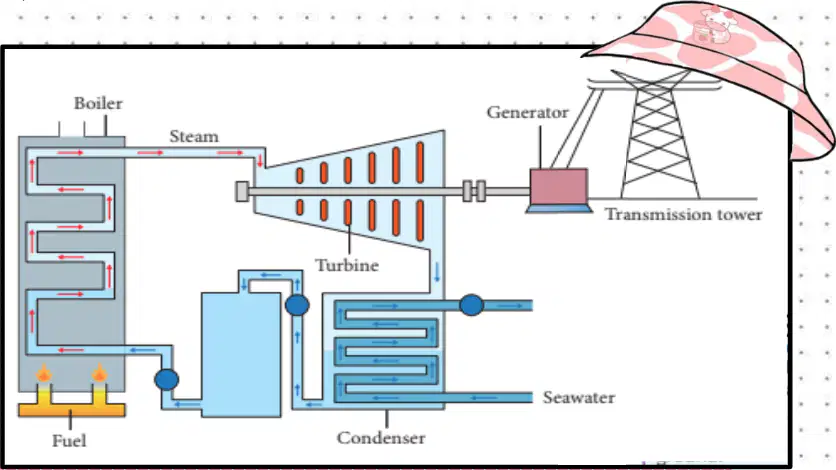

Berdasarkan rajah, apakah fungsi turbin dalam proses penjanaan elektrik di stesen janakuasa?
Turbin diputar oleh wap untuk menggerakkan penjana.
Turbin menyejukkan wap sebelum masuk ke penjana.
Turbin menghasilkan wap daripada air.
Turbin menyimpan tenaga elektrik untuk kegunaan masa hadapan.
Apakah mekanisme utama dalam penjanaan tenaga suria?
Panel suria menukar tenaga cahaya daripada matahari kepada tenaga elektrik.
Panel suria menukar tenaga elektrik kepada tenaga haba.
Panel suria menukar tenaga angin kepada tenaga elektrik.
Panel suria menukar tenaga kimia kepada tenaga elektrik.
Apakah perubahan bentuk tenaga yang berlaku dalam panel suria?
Tenaga cahaya kepada tenaga elektrik.
Tenaga haba kepada tenaga kinetik.
Tenaga elektrik kepada tenaga kimia.
Tenaga bunyi kepada tenaga cahaya.
Apakah sumber utama tenaga yang digunakan oleh panel suria?
Angin
Air
Cahaya matahari
Bahan api fosil
Apakah fungsi turbin dalam sistem ini?
Memusingkan generator untuk menghasilkan elektrik.
Menyejukkan air dalam sistem.
Menyimpan tenaga elektrik.
Mengawal aliran bahan api.

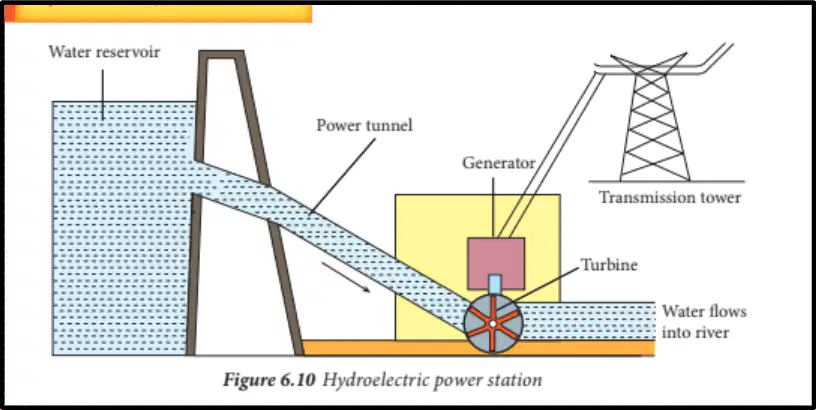

Apakah urutan perubahan tenaga yang berlaku dalam janakuasa hidroelektrik?
Tenaga kinetik → tenaga keupayaan graviti → tenaga elektrik
Tenaga keupayaan graviti → tenaga kinetik → tenaga elektrik
Tenaga elektrik → tenaga kinetik → tenaga keupayaan graviti
Tenaga kinetik → tenaga elektrik → tenaga keupayaan graviti
Isikan tempat kosong: Air disimpan di dalam _______ tinggi sebelum mengalir ke aras rendah dalam sistem hidroelektrik.
empangan
kolam
tangki
sungai
Padankan mekanisme berikut dengan penerangannya:
Penjanaan elektrik
Penyimpanan air
Penyimpanan air
Pergerakan air
Pergerakan air
Putaran turbin
Putaran turbin
Penjanaan elektrik
Rajah berikut menunjukkan stesen janakuasa menggunakan tenaga angin. Namakan bahagian yang ditunjukkan dalam rajah:
Blade, Generator, Tower, Base
Rotor, Alternator, Pole, Foundation
Panel, Motor, Shaft, Platform
Wing, Dynamo, Pillar, Ground
Apakah langkah pertama dalam mekanisme penjanaan elektrik menggunakan tenaga angin?
A) Angin menggerakkan bilah
B) Bilah memutar turbin
C) Penjana menghasilkan elektrik
D) Udara sedang bergerak
Isi tempat kosong: Dalam penjanaan elektrik menggunakan tenaga angin, tenaga kinetik ditukar kepada _________.
tenaga elektrik
tenaga haba
tenaga cahaya
tenaga kimia
Padankan bahagian turbin angin dengan fungsinya:
Menghasilkan elektrik
Diputar oleh angin
Menyokong struktur
Menghasilkan elektrik
Diputar oleh angin
Menyokong struktur
Apakah mekanisme utama dalam penjanaan elektrik menggunakan bahan api nuklear?
Pembakaran bahan api fosil
Tindak balas nuklear
Penggunaan tenaga suria
Penggunaan angin
Isikan tempat kosong: Dalam stesen janakuasa nuklear, air dipanaskan menjadi _______ untuk memutarkan turbin.
wap
ais
minyak
buih
Susun perubahan bentuk tenaga yang berlaku dalam stesen janakuasa nuklear:
tenaga nuklear → tenaga haba → tenaga kinetik → tenaga elektrik
tenaga haba → tenaga nuklear → tenaga elektrik → tenaga kinetik
tenaga elektrik → tenaga kinetik → tenaga haba → tenaga nuklear
tenaga kinetik → tenaga elektrik → tenaga haba → tenaga nuklear
Tenaga elektrik dihasilkan dalam stesen janakuasa nuklear melalui proses berikut:
Haba daripada reaksi nuklear digunakan untuk menukarkan air kepada wap, yang memutarkan turbin dan menjana elektrik.
Tenaga suria digunakan untuk memanaskan air dan menghasilkan wap.
Bahan api fosil dibakar untuk menghasilkan haba dan wap.
Angin digunakan untuk memutarkan turbin secara langsung.
Rajah di bawah menunjukkan stesen janakuasa menggunakan biojisim. Apakah gas yang dihasilkan oleh biojisim dalam proses ini?
Metana
Oksigen
Karbon dioksida
Nitrogen
Apakah yang berlaku kepada air dalam dandang stesen janakuasa biojisim?
Air dipanaskan menjadi wap.
Air membeku menjadi ais.
Air bertukar menjadi gas beracun.
Air bertukar menjadi minyak.
Apakah yang memutarkan turbin dalam stesen janakuasa biojisim?
Wap
Air
Angin
Minyak
Apakah peranan penjana dalam stesen janakuasa biojisim?
Penjana menghasilkan elektrik.
Penjana membakar biojisim.
Penjana menyejukkan stesen janakuasa.
Penjana menyimpan biojisim.
Susun perubahan bentuk tenaga yang berlaku dalam stesen janakuasa biojisim: tenaga kimia → tenaga haba → tenaga kinetik → ________.
tenaga elektrik
tenaga cahaya
tenaga bunyi
tenaga nuklear
Isikan tempat kosong: Arus terus (a.t) ialah
arus elektrik yang mengalir dalam satu arah sahaja
arus elektrik yang mengalir dalam dua arah secara berganti-ganti
arus elektrik yang tidak mempunyai arah tetap
arus elektrik yang berubah-ubah mengikut masa
Isikan tempat kosong: Arus ulang-alik (a.u) ialah ...
arus elektrik yang arah alirannya sentiasa berubah-ubah
arus elektrik yang hanya mengalir dalam satu arah sahaja
arus elektrik yang tidak mempunyai arah aliran
arus elektrik yang tidak boleh digunakan dalam peralatan rumah
Isikan tempat kosong: Osiloskop sinar katod ialah
alat elektronik yang boleh digunakan untuk menunjukkan perbezaan dalam bentuk graf, arah arus dan perubahan voltan bagi arus terus dan arus ulang-alik
alat untuk mengukur suhu sesuatu bahan
peranti yang digunakan untuk menghasilkan gelombang bunyi
alat yang digunakan untuk mengira bilangan zarah dalam satu sampel
Apakah fungsi Y-gain Knob pada osiloskop sinar katod?
Mengawal kecerahan cahaya
Melaraskan ketinggian tompok cahaya
Melaraskan kedudukan tompok cahaya secara mendatar
Mengawal pergerakan tompok cahaya secara mendatar
Apakah fungsi Y-shift Knob pada osiloskop sinar katod?
Melaraskan kedudukan tompok cahaya secara menegak
Melaraskan ketinggian tompok cahaya
Mengawal kecerahan cahaya
Mengawal ketajaman tompok cahaya
Apakah fungsi X-shift Knob pada osiloskop sinar katod?
Melaraskan kedudukan tompok cahaya secara mendatar
Mengawal kecerahan cahaya
Mengawal ketajaman tompok cahaya
Melaraskan ketinggian tompok cahaya
Apakah fungsi Intensity Control Knob pada osiloskop sinar katod?
Mengawal kecerahan tompok cahaya pada skrin C.R.O.
Mengawal ketajaman tompok cahaya
Mengawal pergerakan tompok cahaya
Melaraskan ketinggian tompok cahaya
Apakah fungsi Focus Control Knob pada osiloskop sinar katod?
Mengawal ketajaman tompok cahaya pada skrin C.R.O.
Mengawal kecerahan tompok cahaya
Melaraskan kedudukan tompok cahaya secara menegak
Mengawal pergerakan tompok cahaya
Apakah fungsi Time-base Knob pada osiloskop sinar katod?
Mengawal pergerakan tompok cahaya yang menyapu skrin C.R.O. secara mendatar
Mengawal kecerahan tompok cahaya
Melaraskan ketinggian tompok cahaya
Mengawal ketajaman tompok cahaya

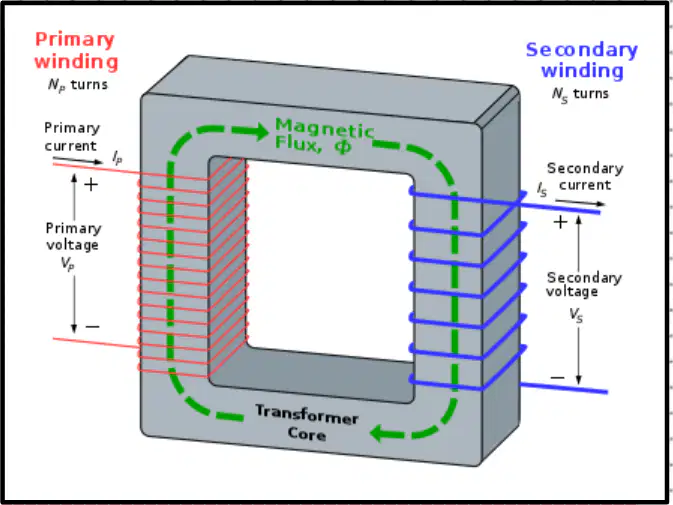

Apakah fungsi utama transformer seperti yang ditunjukkan dalam gambar?
Penukar voltan untuk arus ulang-alik.
Menukar arus terus kepada arus ulang-alik.
Menyimpan tenaga elektrik untuk kegunaan masa hadapan.
Menghasilkan tenaga elektrik daripada tenaga mekanikal.
Transformer terdiri daripada teras besi lembut berlapis yang dibalut oleh gegelung wayar bersalut, gegelung utama dan gegelung sekunder. Benar atau Salah?
True
False
Namakan dua jenis gegelung yang terdapat dalam transformer seperti yang ditunjukkan dalam gambar.
Gegelung primer dan gegelung sekunder.
Gegelung utama dan gegelung tambahan.
Gegelung input dan gegelung output.
Gegelung atas dan gegelung bawah.
Apakah simbol elektrik bagi transformer seperti yang ditunjukkan dalam gambar bawah?
Dua gegelung dengan garis di antara mereka (simbol transformer).
Satu bulatan dengan tanda tambah di dalamnya.
Dua segi empat dengan satu garis di antara mereka.
Satu segi tiga dengan satu garis di bawahnya.
Apakah perbezaan utama antara transformer step-up dan step-down dari segi voltan primer dan sekunder?
Transformer step-up mempunyai voltan primer (input) lebih rendah daripada voltan sekunder (output), manakala transformer step-down mempunyai voltan primer (input) lebih tinggi daripada voltan sekunder (output).
Transformer step-up mempunyai voltan primer (input) lebih tinggi daripada voltan sekunder (output), manakala transformer step-down mempunyai voltan primer (input) lebih rendah daripada voltan sekunder (output).
Transformer step-up dan step-down kedua-duanya mempunyai voltan primer dan sekunder yang sama.
Transformer step-down meningkatkan voltan dari primer ke sekunder, manakala transformer step-up menurunkan voltan dari primer ke sekunder.
Transformer step-up mempunyai bilangan lilitan pada gegelung primer yang (a) daripada bilangan lilitan pada gegelung sekunder.
lebih banyak
kurang
sama
Transformer step-down mempunyai bilangan lilitan pada gegelung primer yang (a) daripada bilangan lilitan pada gegelung sekunder.
lebih banyak
kurang
sama
Senaraikan satu stesen yang terlibat dalam penghantaran dan pengagihan tenaga elektrik.
Stesen penjana kuasa (power generating station)
Stesen minyak (petrol station)
Stesen radio (radio station)
Stesen bas (bus station)
Apakah fungsi stesen transformer step-up dalam sistem penghantaran tenaga elektrik?
Meningkatkan voltan elektrik untuk penghantaran jarak jauh.
Menurunkan voltan elektrik sebelum sampai ke pengguna.
Menukarkan arus terus kepada arus ulang-alik.
Menghentikan aliran elektrik sepenuhnya.
Apakah maksud rangkaian grid nasional dalam konteks penghantaran tenaga elektrik?
Rangkaian grid nasional ialah sistem yang menghubungkan pelbagai stesen janakuasa dan pengguna elektrik di seluruh negara.
Rangkaian grid nasional ialah sistem yang hanya digunakan untuk menjana elektrik di kawasan luar bandar.
Rangkaian grid nasional ialah sistem yang membekalkan elektrik hanya kepada industri berat.
Rangkaian grid nasional ialah sistem yang digunakan untuk menyimpan tenaga elektrik dalam bateri besar.
Stesen transformer step-down digunakan untuk ________ voltan elektrik sebelum diagihkan kepada pengguna.
menurunkan
menaikkan
menstabilkan
menghapuskan
Apakah peranan utama pencawang utama (main inlet substation) dalam sistem pengagihan tenaga elektrik?
Menerima dan mengagihkan tenaga elektrik dari grid nasional ke kawasan pengguna.
Menjana tenaga elektrik untuk kegunaan domestik.
Mengawal penggunaan elektrik di rumah pengguna.
Menyimpan tenaga elektrik untuk kegunaan masa hadapan.
Apakah fungsi medan suis (switch field) dalam sistem penghantaran tenaga elektrik?
Mengawal dan melindungi aliran elektrik dalam sistem penghantaran.
Meningkatkan voltan elektrik ke tahap maksimum.
Menukar arus ulang-alik kepada arus terus.
Mengurangkan kehilangan tenaga sepenuhnya.
Apakah tujuan utama pencawang seksyen (section substations) dalam sistem pengagihan tenaga elektrik?
Membahagikan dan mengagihkan tenaga elektrik ke kawasan yang lebih kecil.
Meningkatkan voltan elektrik ke tahap maksimum.
Menghasilkan tenaga elektrik daripada bahan api fosil.
Mengurangkan penggunaan tenaga elektrik di kawasan bandar.
Apakah jenis pendawaian yang sesuai dan cukup stabil untuk penggunaan elektrik yang tidak melebihi 10kW atau 50A seperti di kawasan kediaman?
Pendawaian fasa tunggal
Pendawaian fasa tiga
Pendawaian bawah tanah
Pendawaian udara
Di kawasan komersial dan industri, penggunaan elektrik melebihi 10kW atau 50A memerlukan pendawaian jenis apa yang lebih stabil?
Pendawaian tiga fasa
Pendawaian satu fasa
Pendawaian dua fasa
Pendawaian neutral sahaja
Pendawaian fasa tunggal sesuai digunakan di kawasan ________.
kediaman
perindustrian
komersial
pejabat
Peralatan elektrik seperti cerek dan seterika memperoleh elektrik dari soket di dinding melalui palam _________.
3-pin
2-pin
bulat
kecil
Peralatan seperti pengering rambut dan radio memperoleh elektrik dari soket di dinding melalui palam _________.
2-pin
3-pin
bulat
kecil
Lihat gambar rajah palam di bawah. Wayar manakah yang berwarna kuning dan hijau?
Live wire
Neutral wire
Earth wire
Isikan tempat kosong: Komponen keselamatan yang digunakan untuk menghidupkan dan mematikan aliran elektrik ialah _________.
Suis
Mentol
Kipas
Fius
Isikan tempat kosong: Komponen keselamatan yang melindungi litar daripada arus berlebihan ialah _________.
Fuse
Mentol
Suis
Wayar
Isikan tempat kosong: Komponen keselamatan yang mengesan kebocoran arus ke bumi ialah _________.
Earth leakage circuit breaker (ELCB)
Fius
Suis utama
Penyambung soket
Isikan tempat kosong: Komponen keselamatan yang memutuskan litar secara automatik apabila berlaku litar pintas ialah _________.
Miniature circuit breaker (MCB)
Fius
Suis
Penyambung wayar
Isikan tempat kosong: Komponen keselamatan yang mengalirkan arus elektrik ke bumi ialah _________.
Earth wire
Live wire
Neutral wire
Fuse
Isikan tempat kosong: Komponen keselamatan yang melindungi bangunan daripada panahan petir ialah _________.
Lightning conductor
Fuse
Circuit breaker
Smoke detector
Rajah di bawah menunjukkan bahagian-bahagian fius. Namakan bahagian yang ditunjukkan oleh anak panah dalam rajah ini:
Wayar fius
Sarung kaca
Penutup logam
Nilai fius
Apakah definisi fius?
Fius ialah seutas wayar halus yang mudah dipanaskan dan cair apabila arus yang mengalir melaluinya melebihi nilai fius.
Fius ialah alat yang digunakan untuk menyimpan tenaga elektrik.
Fius ialah sejenis mentol yang menghasilkan cahaya apabila dipanaskan.
Fius ialah peranti yang menukar arus terus kepada arus ulang-alik.
Apakah yang akan berlaku jika wayar pada fius cair?
Bekalan kuasa akan terputus.
Arus elektrik akan meningkat.
Mentol akan menjadi lebih terang.
Peralatan elektrik akan berfungsi seperti biasa.
Pilih jenis-jenis fius yang betul:
Fius kartrij
Fius wayar gantian
Fius lampu
Fius mentol
Apakah maksud nilai fius?
Nilai fius ialah nilai maksimum arus yang boleh mengalir melalui fius tanpa menyebabkan wayar fius cair.
Nilai fius ialah nilai minimum voltan yang diperlukan untuk menyalakan fius.
Nilai fius ialah jumlah tenaga yang disimpan dalam fius.
Nilai fius ialah panjang maksimum wayar fius yang boleh digunakan.
Sebuah cerek elektrik menggunakan arus elektrik maksimum 11.34A. Apakah nilai fius yang sesuai dipasang?
10A
13A
15A
30A
Lengkapkan definisi berikut: Kecekapan tenaga ialah peratusan tenaga input yang ditukar kepada bentuk tenaga output yang bermanfaat.
kecekapan tenaga
tenaga kinetik
tenaga haba
tenaga cahaya
Lengkapkan formula berikut: Kecekapan tenaga = ?
(Tenaga output berguna / Tenaga input dibekalkan) × 100%
(Tenaga input dibekalkan / Tenaga output berguna) × 100%
(Tenaga output berguna × Tenaga input dibekalkan) × 100%
(Tenaga input dibekalkan - Tenaga output berguna) × 100%
Lengkapkan definisi berikut: Kuasa, P ialah kadar tenaga elektrik, E, yang digunakan oleh satu alat elektrik.
kuasa
arus
voltan
tenaga
Lengkapkan formula berikut: Kuasa elektrik, P (W) = Tenaga elektrik digunakan, E (J) / Masa diambil, t (s)
P (W) = E (J) / t (s)
P (W) = t (s) / E (J)
P (W) = E (J) × t (s)
P (W) = t (s) - E (J)
Lengkapkan definisi berikut: Arus, I ialah kadar aliran cas elektrik, Q, melalui satu konduktor.
arus
voltan
rintangan
kuasa
Lengkapkan formula berikut: Arus elektrik, I (A) = Cas elektrik, Q (C) / Masa diambil, t (s)
I (A) = Q (C) / t (s)
I (A) = t (s) / Q (C)
I (A) = Q (C) × t (s)
I (A) = t (s) / I (A)
Lengkapkan definisi berikut: Voltan, V ialah tenaga elektrik, E, yang digunakan untuk menggerakkan satu unit cas elektrik, Q, melalui satu konduktor.
voltan
arus
rintangan
kuasa
Lengkapkan formula berikut: Voltan, V (V) = Tenaga elektrik digunakan, E (J) / Cas elektrik, Q (C)
V (V) = E (J) / Q (C)
V (V) = Q (C) / E (J)
V (V) = E (J) x Q (C)
V (V) = Q (C) - E (J)
Lengkapkan formula berikut untuk pengiraan tenaga elektrik yang digunakan: Tenaga elektrik yang digunakan (kWh) = ______ x Masa (h)
kuasa (kW)
arus (A)
voltan (V)
tenaga (J)
Sebuah cerek 2kW mengambil masa 10 minit untuk mendidihkan air. Hitung kos penggunaan elektrik untuk mendidihkan air tersebut jika kadar setiap unit ialah 21 sen.
5 sen
7 sen
10 sen
21 sen
