WorksheetsElektronika analogikoa
Total questions: 59
Worksheet time: 3hrs 38mins
Ohm fisikariak zehaztutako Ohm-en legea ze hiru kontzeptu erlazionatzen ditu?
Tentsioa, Erresistentzia eta Anperioak
Erresistentzia, Intentsitatea eta potentzia
Tentsioa, Erresistentzia eta Intentsitatea
Paralelo serie eta mixtoa
Erresistentziaren unitatea ?
Ohm
Volta
Anperea
Aukeratu baieztapen zuzena:
Ohiko pilek volt handiko tentsioak izaten dituzte 1,5-9 V bitartekoak.
Eroale onak oso erresistentzia elektriko handia dituzte.
Isolatzaileek oso erresistentzia txikia dute.
Korrontearen intentsitatea, erabiltzen den tentsioaren eta zirkuituaren erresistentziaren araberakoa da.
Zer da korrontearen intentsitatea?
Korrontea bultzatzeko ahalmenari intentsitatea deritzogu.
Zirkuituko puntu batean segundo batean pasatzen den elektroi kopuruari intentsitatea deritzogu.
Elektroiak noranzko berean mugitzen direnean intentsitatea deritzogu.
Hurrengo ikurra hurrengo zein elementuari dagokio ?
Led
Lanpara / Bonbila
Erresistentzia
Sorgailua
Hurrengo ikurra hurrengo zein elementuari dagokio ?
Erresistentzia
Erresistentzia aldakorra
Diodo
Hurrengo ikurra hurrengo zein elementuari dagokio ?
Etengailua
Sorgailua
Pultsadorea
Hurrengo ikurra hurrengo zein elementuari dagokio ?
Pulsadorea
Etengailua
Konmutadorea
Pultsadorea edo sakagailua:
Egonkorrak dira eta zirkuitua irekitzen edo ixten dute.
Sakatzean korronte elektrikoa pasatzen uzten dute eta sakatzeari uztean, eten egiten dute korrontea.
Zirkuitu bat ireki eta aldi berean beste bat ixten dute.

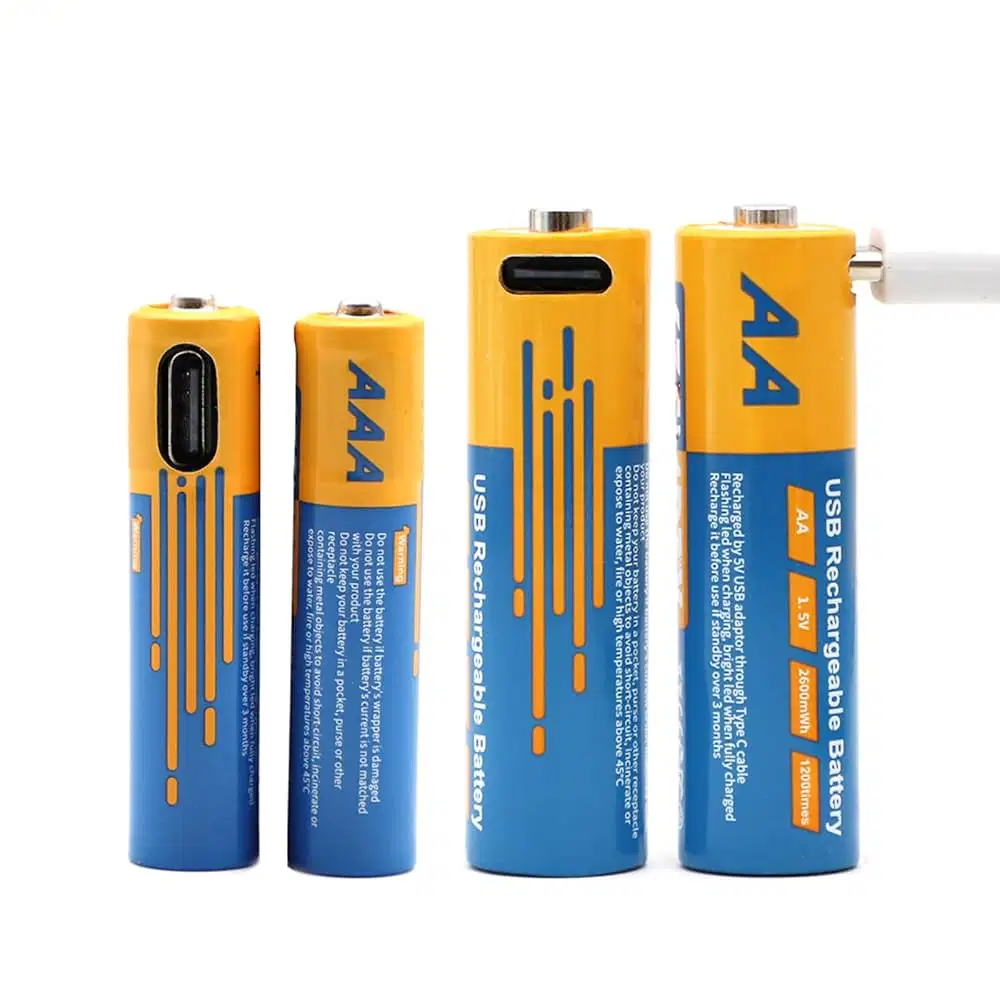

Pila hauetako zeinek du korrontea bultzatzeko ahalmen handiagoa?
1,5 V
6 V
9 V
Zirkuituko bonbila bat erretzen bada eta gainerakoak funtzionatzen jarraitzen badute?
Lanparak seriean konektatuta badaude.
Lanparak paraleloan konektatuta badaude.
Zirkuito elektriko PARALELO batean?
Bonbila bat kendu edo erretzen bada korrontea eteten da eta besteak ez dute argia ematen.
Bonbila bakoitzak pilaren tentsioa dauka eta denek argi bera ematen dute.
Bonbila guztien artean banatzen da pilaren tentsioa eta argi gutxiago du bonbila bakoitzak.
Pila guztien tentsioaren batura lortuko dugu….
Seriean konektatutako pilekin
Paraleloan konektatutako pilekin
Konexio mixtoarekin
Zirkuitu honetako A lanpara erretzen bada zein lanpara piztuko dira?
E lanpara
B, C, D eta E lanpara
Ez da lanpararik piztuko
Zein bonbila argituko dute E2 ixten denean?
B1 eta B4
B1, B2, B3 eta B4
Ez da bonbilarik piztuko
Zein bonbila argituko dute E3 ixten denean?
B1 eta B4
B1, B2, B3 eta B4
Ez da bonbilarik piztuko
Zein bonbila argituko dute E1 ixten denean?
B1 eta B4
B1, B2, B3 eta B4
Ez da bonbilarik piztuko
Zein bonbila argituko dute E1 ixten denean?
B1 eta B2
B1
B2
Ez da bonilarik piztuko
Zein bonbila argituko dute E2 ixten denean?
B1 eta B2
B1
B2
Ez da bobilarik piztuko
Led gorriak 1,8 V-ko voltioko tentsio galera dauka eta 0,08 A intentsitatea behar du. Kalkulatu sorgailuak 4,5 V-koa baldin bada beharrezko beharrezkoa duen erresistentzia.
560 Ω
330 Ω
100 Ω
Zein da erresistentzia elektronikoen eginkizuna?
Tentsio elektrikoa kontrolatzea
Tentsio elektrikoa eta korronte elektrikoa mugatzea
LEDak ez erretzea
Zirkuitu elektrikoak itxita daudela egiaztatzea
1. egoera: Zirkuitu batean bonbilla bat, pila batera konektatuta dago
2. egoera: Aurreko zirkuituan erresistentzia bat gehitu da
Zer gertatu da aldaketa horrekin?
Erresistentzia galera egon da
Intentsitatea areagotu da
Konexio kabletik elektroi gehiago pasatzen ari da
Bonbillak gutxiago argiztatzen du
Zer egin behar da LEDak ez erretzeko?
LDR bat konektatu
Termistore bat konektatu
Erresistentzia elektroniko bat konektatu
Diodo bat konektatu
Zein unitate erabiltzen da erresistentzia elektronikoa neurtzeko?
W (Watt)
A (Ampere)
V (Volt)
Guztiak okerrak dira
Erresistentzia elektronikoen balioa zehazten duten eraztunen artean, azken koloretako eraztunak perdoiaren inguruko informazioa ematen digu.
Zer da perdoia?
Erresistentziaren bataz besteko balioa
Erresistentziaren balioaren multiploa
Erresistentziaren balioak izan dezaken errore marjena
Balioa borobiltzeko balio duen zenbakia

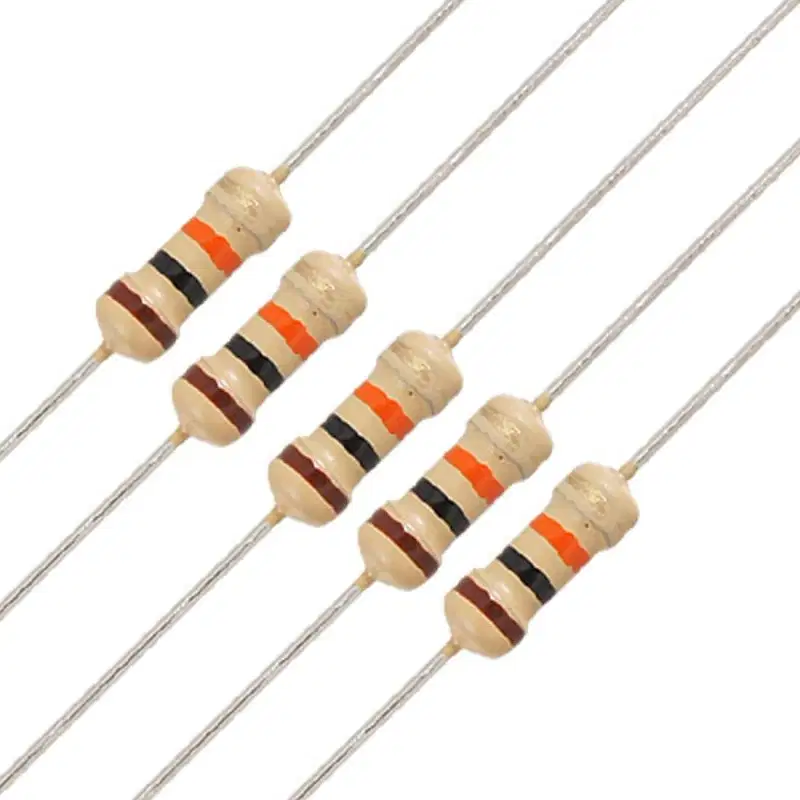

Zer da irudian ageri den osagai elektronikoa?
LED
LDR
Erresistentzia elektronikoa
PTC
Zein da LDRaren ezaugarria?
Erresistentzia tenperaturaren arabera aldakorra da
Erresistentziaren balioa, inguratzen duten eraztunek zehazten dute
Erresistentzia argiaren arabera aldakorra da
Argi asko dagoenean soilik dira baliagarriak
Aukeratu erantzun zuzena LDRari dagokionean
(Iluntasunean, erresistentzia handitu egiten da)
Iluntasunean, korronte elektriko handia pasatzen da bertatik
Iluntasunean, bonbillak asko argiztatzen du
Iluntasunean, elektroi kopurua edo intentsitatea txikia da
Aukera guztiak zuzenak dira
Zer gertatzen da PTC motako termistore batek berotasuna antzematen duenean?
(PTC: Tenperatura handitzean, erresistentzia areagotu egiten da)
Intentsitatea handitu egiten da
Korronte elektrikoak oztopo handiagoa izango du zeharkatzeko
Korronte elektriko handiagoa pasatuko da
Guztiak okerrak dira
Zein da termistorearen ikurra?
Aukera ezazu erantzun zuzena
Termistoreak korronte elektrikoa zentzu bakarrean pasatzen uzten du
Termistoreen balioa inguratzen duten koloretako eraztunek zehazten dute
Termistoreak argiaren araberako erresistentzia dute
Termistoreek tenperaturaren araberako balioa dute
Zein da txipek, miniaturizatutako zirkuituek, duten ezaugarri nagusiena?
Geroz eta tamaina txikiagoa dutenez, material gutxi behar da fabrikatzeko
Txipak geroz eta handiagoak eta pisutsuagoak egiten ari dira
Biak zuzenak dira
Biak okerrak dira
Zein da diodoaren ikurra?
Material erdieroaleen inguruan, aukeratu erantzun zuzena
Korronte txikiak pasatzen uzten dituzte
Egoera batzuetan eroale edo isolatzaile gisa erabili daitezke
Erdieroaleen adibideetako batzuk silizioa eta galioa lirateke
Erantzun guztiak zuzenak dira
Zertarako da diodoa?
Etengailu baten eran, zirkuitua itxi eta irekitzeko aukera ematen du
Korrontea, norantza bakar batean soilik uzten du pasatzen
Eroate egoeran norantza batean igarotzen da korrontea eta blokeo egoeran aurkako norantzan
Guztiak zuzenak dira
Zer da irudian ageri den osagai elektronikoa?
Termistorea
LDR-a
Kondentsadorea
Diodoa
Un relé es....
Un interruptor que se acciona al pulsarlo
Un interruptor que se acciona con corriente
Un pulsador con dos posiciones
Un conmutador manual
El funcionamiento del relé se basa en....
El efecto calorífico de la corriente
El efecto acústico de la corriente
El efecto químico de la corriente
El efecto electromagnético de la corriente
El circuito de alimentación para que el relé funcione habrá que conectarlo en las patillas...
2 y 3
1 y 2
3 y 4
4 y 5
¿A qué patillas debo conectar una batería, una resistencia y un led para que este se ilumine al activarse el relé?
2 y 3
1 y 2
3 y 4
4 y 5
Zein osagai dago bateriaren gainean?
LDR-a
NTC termistorea
PTC termistorea
Diodoa
Nola funtzionatzen du irudiaren osagaiak?
Erresistentzia gutxitzen du argia handitzean
Erresistentzia handitzen du tenperatura igotzen denean, eta alderantziz
Erresistentzia handitzen du tenperatura jaisten denean, eta alderantziz.
Korrontea bertatik igarotzean argitzen da
Osagai hauetako zeinek dute polaritatea?
Termistoreak
LDR-ak
Kondentsadoreak
¿Qué pasa si después de tener un rato el conmutador en la posición 1, lo pasamos a la posición 2?
El condensador se carga
El condensador se descarga haciendo que luzca el LED
El condensador no se descarga porque el LED está en polarización inversa
No pasa nada
¿Qué ocurrirá al cerrar el interruptor de la imagen?
El motor, que estaba parado anteriormente, se pone en marcha
El motor, que estaba en marcha anteriormente, se para
No ocurre nada porque al cerrar el interruptor no se activa el relé
El motor, que estaba girando en un sentido, comienza a girar en sentido contrario
La bombilla se encenderá cuando...
P1 y P2 estén cerrados a la vez
P1 o P2 estén cerrados
P1 y P2 estén abiertos a la vez
Solo P2 esté cerrado
¿Cuándo se encederá el LED en el siguiente circuito?
Cuando le llegue poca a luz a la LDR
Cuando le llegue mucha luz a la LDR
Cuando aumente la temperatura
Cuando baje la temperatura
¿En qué condiciones lucirá más el LED del circuito?
Cuando baje la temperatura al mínimo, porque disminuye la resistencia y pasa menos intensidad de corriente
Cuando aumenta la temperatura, porque disminuye la resistencia y pasa mayor intensidad de corriente
Cuando aumenta la temperatura, porque aumenta la resistencia y pasa menor intensidad de corriente
Cuando baja la temperatura, porque aumenta la resistencia y pasa menos intensidad de corriente
Zer da irudian ageri den osagai elektronikoa?
Termistorea
Kondentsadorea
Un relé
LDR-a
¿Qué ocurre si a la LDR no le da ninguna luz?
La corriente que marca el amperímetro se irá a cero
El led se enciende
El led estallará
La corriente que marca el amperímetro será muy elevada
Si metemos una PTC en agua helada, ¿qué le ocurrirá a su resistencia?
Aumentará
Disminuirá
Permanecerá igual
Para que se encienda la bombilla, ¿qué tiene que ocurrir?
Que estén cerrados P1 y P2 a la vez
Que esté cualquiera de los dos, P1 o P2, estén cerrados
Que estén abiertos P1 y P2 a la vez
¿Qué ocurre si pulsamos solo P1?
El motor, que estaba parado, se pone en marcha
El motor, que estaba en marcha, se para
El motor cambia de sentido de giro
El relé se activa pero no funciona el motor porque no está pulsado P2
¿Qué ocurrirá si apagamos la linterna?
El LED se apaga
El LED lucirá más
El LED permanece igual
¿Qué crees que ocurrirá si le acercamos el encendedor con la llama a la PTC?
Se encenderá la bombilla porque disminuirá la resistencia de la PTC y así pasa mucha corriente
Se encenderá la bombilla porque aumentará la resistencia de la PTC y así pasa mucha corriente
La bombilla permanece apagada porque disminuirá la resistencia de la PTC y así apenas pasa corriente
La bombilla permanece apagada porque aumentará la resistencia de la PTC y así apenas pasa corriente
El símbolo eléctrico de la imagen corresponde a...
Un termistor PTC
Un termistor NTC
Un condensador
Una LDR
Si tuvieras que diseñar un circuito en que se encendiera un LED cuando la temperatura de un horno está demasiado alta ¿qué componente de los siguientes es el adecuado para usar en dicho circuito?
Una LDR
Un termistor
Un condensador
Un potenciómetro
Una LDR es el componente ideal para diseñar un circuito que haga sonar una alarma por....
Baja temperatura
Oscuridad
Alta tensión
Alta temperatura
El símbolo eléctrico de la NTC es...
