UJIAN MID SEMESTER GANJIL KELAS XI MAPIL TITL

Total questions: 40

Worksheet time: 1hrs 20mins

Name
Class
Date
1.

Apa yang dimaksud dengan sistem pneumatik?

a)

Sistem yang menggunakan air untuk menghasilkan gerakan

b)

Sistem yang menggunakan uap untuk menghasilkan gerakan

c)

Sistem yang menggunakan udara bertekanan untuk menghasilkan gerakan

d)

Sistem yang menggunakan bahan bakar untuk menghasilkan gerakan

e)

Sistem yang menggunakan energi listrik untuk menghasilkan gerakan

2.

Komponen utama dalam sistem pneumatik adalah...

a)

Tangki bahan bakar, karburator, dan busi

b)

Kompresor, katup kontrol, dan aktuator

c)

Dinamo, aki, dan motor listrik

d)

Radiator, termostat, dan kipas

e)

Tabung gas, piston, dan roda gigi

3.

Apa yang dimaksud dengan aktuator dalam sistem pneumatik?

a)

Komponen yang mengontrol aliran udara

b)

Komponen yang menyaring udara

c)

Komponen yang mengubah energi udara menjadi gerak mekanis

d)

Komponen yang mengatur tekanan udara

e)

Komponen yang mengubah energi listrik menjadi panas

4.

Komponen yang berfungsi menghasilkan udara bertekanan adalah … …

a)

FRL

b)

Actuator

c)

Katup Kontrol

d)

Regulator

e)

Compressor

5.

Keuntungan menggunakan sistem pneumatik dibandingkan sistem hidrolik adalah...

a)

Tekanannya lebih tinggi

b)

Udara lebih bersih dan tidak mencemari lingkungan

c)

Lebih mahal

d)

Lebih berat dan kompleks

e)

Lebih aman digunakan di lingkungan yang mudah

6.

Komponen dalam sistem pneumatik berikut yang bertugas menyimpan udara bertekanan sebelum didistribusikan adalah...

a)

Tangki udara (air tank / receiver)

b)

Filter udara

c)

Silinder pneumatik

d)

Katup kontrol

e)

Tabung cadangan tekanan (reserve tank)

7.

Komponen yang berfungsi menyaring partikel kotoran dan kelembapan dari udara sebelum memasuki sistem disebut...

a)

Silinder pneumatic

b)

Katup pengarah (directional valve)

c)

Regulator tekanan

d)

Filter udara

e)

Separator udara

8.

FRL dalam sistem pneumatik terdiri dari…

a)

Flow, Relay, Load

b)

Flow, Regulator, Lubricator

c)

Filter, Regulator, Lubricator

d)

Flow, Restrictor, Load

e)

Filter, Regulator, Level

9.

Komponen yang mengatur tekanan udara agar sesuai dengan kebutuhan sistem pneumatik adalah...

a)

Regulator tekanan

b)

Silinder

c)

Pressure switch (saklar tekanan)

d)

Katup pengarah

e)

Filter

10.

Udara kotor dalam sistem pneumatik dapat menyebabkan ……

a)

Gerakan lancar

b)

Efisiensi tinggi

c)

Tekanan stabil

d)

Kebocoran dan kerusakan

e)

Kecepatan meningkat

11.

Komponen yang mengubah energi udara bertekanan menjadi gerak mekanis linear pada sistem pneumatik adalah...

a)

Katup pengarah

b)

Regulator

c)

Silinder pneumatik (aktuator)

d)

Filter

e)

Motor pneumatik

12.

Katup 5/2 way digunakan pada…

a)

Silinder Single acting

b)

Silinder Doble acting

c)

Lubricator

d)

Filter Udara

e)

Tangki Udara

13.

Komponen dalam sistem pneumatik yang bertugas mengatur arah aliran udara untuk menghasilkan gerak maju atau mundur adalah...

a)

Filter

b)

Regulator

c)

Katup pengarah (directional control valve)

d)

Katup non-return (check valve)

e)

Tangki udara

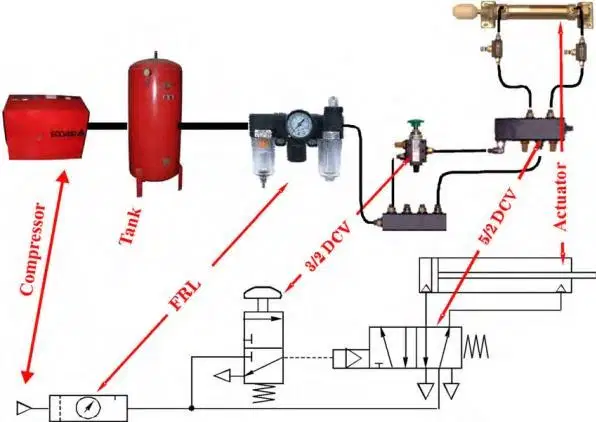

14.

Diagram ini menampilkan unit air preparation (FRL). Komponen berikut yang tidak termasuk dalam FRL adalah...

a)

Filter

b)

Regulator

c)

Lubricator

d)

Silinder Pneumatik

e)

Air sevice unit

15.

Apa fungsi katup 3/2 pada rangkaian di atas?

a)

Menyaring udara sebelum masuk silinder

b)

Mengatur tekanan udara ke silinder

c)

Meningkatkan kecepatan dorongan silinder

d)

Mengarahkan aliran udara ke silinder atau ke pembuangan

e)

Menghentikan aliran udara secara penuh

16.

Apa yang terjadi ketika tombol pada katup 3/2 ditekan?

a)

Silinder akan tertarik ke dalam

b)

Silinder akan terdorong keluar

c)

Tekanan akan turun menjadi nol

d)

Udara akan dibuang ke atmosfer

e)

Tekanan udara dialihkan ke saluran lain

17.

Mengapa silinder satu arah (single-acting) dapat kembali ke posisi semula setelah tombol dilepas?

a)

Karena ada tekanan balik dari udara

b)

Karena ada pegas di dalam silinder

c)

Karena katup mengisap kembali udara

d)

Karena tekanan dibalik oleh katup otomatis

e)

Karena gravitasi membantu pergerakan piston

18.

Salah satu kelemahan sistem pneumatik adalah…

a)

Bising

b)

Ramah lingkungan

c)

Udara bersih

d)

Kecepatan tinggi

e)

Sumber daya mudah didapat

19.

Apa fungsi dari katup 5/2 pada rangkaian di atas?

a)

Mengatur arah aliran udara ke dua sisi silinder

b)

Menyaring udara sebelum ke silinder

c)

Mengatur tekanan udara masuk

d)

Membuang udara dari kompresor

20.

Mengapa silinder double-acting memerlukan dua saluran udara?

a)

Agar udara bisa dibuang dari dua sisi

b)

Agar udara dapat masuk dari dua arah dan menghasilkan gerak bolak-balik

c)

Supaya tekanan udara lebih stabil

d)

Untuk mengisi udara ke tangki cadangan

e)

Supaya piston dapat berhenti di posisi tengah dengan seimbang

21.

Yang merupakan penomoran untuk lubang keluaran sesuai dengan DIN ISO 5599 adalah ...

a)

1

b)

2, 4

c)

3

d)

2, 3

e)

5,3

22.

Berikut ini yang merupakan penomoran untuk lubang masukan sesuai dengan DIN ISO 5599 adalah ...

a)

3

b)

1,2

c)

5,3

d)

1

e)

2,4

23.

Berikut ini yang merupakan katup 2/2 adalah...

a)

b)

[gambar b]

c)

[gambar c]

d)

e)

24.

Berikut ini yang merupakan katup 3/2 Normaly close adalah...

a)

b)

[gambar b]

c)

[gambar c]

d)

e)

25.

Berikut ini yang merupakan katup 3/2 Normaly open adalah...

a)

[gambar a]

b)

[gambar b]

c)

[gambar c]

d)

[gambar d]

e)

[gambar e]

26.

Berikut ini yang merupakan katup 4/2 adalah...

a)

[gambar a]

b)

[gambar b]

c)

[gambar c]

d)

[gambar d]

e)

[gambar e]

27.

Berikut ini yang merupakan katup 3/2 Normaly close adalah...

a)

[gambar a]

b)

[gambar b]

c)

[gambar c]

d)

[gambar d]

e)

[gambar e]

28.

Apakah arti dari simbol berikut ini….

a)

Katup 3/2 N/C dioperasikan dengan manual dan kembali dengan pegas

b)

Katup 3/2 N/C dioperasikan dengan pegas dan kembali dengan tombol

c)

Katup 3/2 N/C dioperasikan dengan pegas dan kembali dengan pegas

d)

Katup 3/2 N/C dioperasikan dengan pegas dan kembali dengan sendirinya

e)

Katup 3/2 N/C dioperasikan dengan tombol dan kembali dengan pegas

29.

Apakah arti dari simbol berikut ini…

a)

Katup 3/2 N/C dioperasikan dengan tombol dan kembali dengan pegas

b)

Katup 3/2 N/C dioperasikan dengan pegas dan kembali dengan Pegas

c)

Katup 3/2 N/C dioperasikan dengan manual dan kembali dengan manual

d)

Katup 3/2 N/C dioperasikan dengan pegas dan kembali dengan sendirinya

e)

Katup 3/2 N/C dioperasikan dengan manual dan kembali dengan pegas

30.

Apakah arti dari simbol berikut ini…

a)

Katup 4/2 N/O dioperasikan dan dikembalikan dengan tombol

b)

Katup 4/2 N/O dioperasikan dengan manual dan dikembalikan dengan manual

c)

Katup 4/2 N/O dioperasikan dengan pegas dan kembali dengan pegas

d)

Katup 4/2 N/O dioperasikan dan dikembalikan dengan udara

e)

Katup 4/2 N/O dioperasikan dengan pegas dan dikembalikan dengan udara

31.

Berikut simbol yang dinamakan One Way Flow Control Valve dibawah ini adalah…

a)

b)

c)

d)

e)

32.

Fungsi dari One Way Flow Control Valve adalah...

a)

Untuk mengontrol aliran udara bertekanan

b)

Untuk mengontrol kecepatan pada silinder

c)

Untuk mengatur siklus berputar

d)

Untuk menyaring kotoran

e)

Untuk melumasi aliran udara

33.

Jenis pengaktifan menggunakan apakah simbol pengaktifan berikut ini….

a)

Tombol

b)

Operasi Tombol

c)

Tuas

d)

Pedal Kaki

e)

Rol

34.

Jenis pengaktifan menggunakan apakah simbol pengaktifan berikut ini….

a)

Operasi Tombol

b)

Pedal Kaki

c)

Rol

d)

Tuas

e)

Pegas

35.

Jenis pengaktifan menggunakan apakah simbol pengaktifan berikut ini….

a)

Operasi Tombol Pegas

b)

Tuas

c)

Pedal Kaki Rol

d)

Rol

e)

Rol Satu Arah

36.

Jenis pengaktifan menggunakan apakah simbol pengaktifan berikut ini….

a)

Operasi Tombol Pegas

b)

Tuas

c)

Pedal Kaki Rol

d)

Rol

e)

Rol Satu Arah

37.

Komponen yang menghubungkan sumber udara ke komponen lain adalah…

a)

Pipa / selang

b)

Katup

c)

Regulator

d)

Lubricator

e)

Silencer

38.

Rangkaian pneumatik pada gambar di atas merupakan rangkaian…

a)

Rangkaian single acting cylinder manual

b)

Rangkaian double acting cylinder manual dengan katup 3/2

c)

Rangkaian pneumatik sederhana Menggunakan pilot

d)

Rangkaian single acting cylinder dengan pengaturan kecepatan

e)

Rangkaian pneumatik sederhana tanpa katup control

39.

Salah satu aplikasi sistem pneumatik adalah …

a)

Mesin pengepakan

b)

Motor bakar

c)

Pendingin ruangan

d)

Generator listrik

e)

Mesin bubut manual

40.

Sistem pneumatik banyak dipakai pada industri…

a)

Pertambangan

b)

Pertanian

c)

Otomasi

d)

Perkebunan

e)

Perikanan
