WorksheetsQuiz tentang Cylinder Block
Total questions: 20
Worksheet time: 10mins
Apa perbedaan utama antara tipe In-line dan V-Type pada blok silinder?
Jumlah piston yang digunakan
Susunan silinder di dalam blok
Jenis bahan bakar yang digunakan
Ukuran mesin secara keseluruhan
Sebutkan dua jenis cylinder liner yang disebutkan dalam materi!
Wet Type & Dry Type
Hot Type & Cold Type
Steel Type & Iron Type
Single Type & Double Type

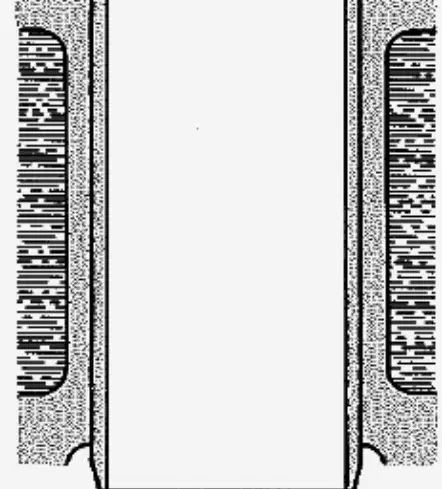

Apa perbedaan utama antara cylinder liner tipe Dry dan tipe Wet pada mesin?
Tipe Dry bersentuhan langsung dengan air pendingin, tipe Wet tidak
Tipe Dry tidak bersentuhan langsung dengan air pendingin, tipe Wet bersentuhan langsung
Tipe Dry dan Wet sama-sama tidak bersentuhan dengan air pendingin
Tipe Wet tidak menggunakan air pendingin sama sekali

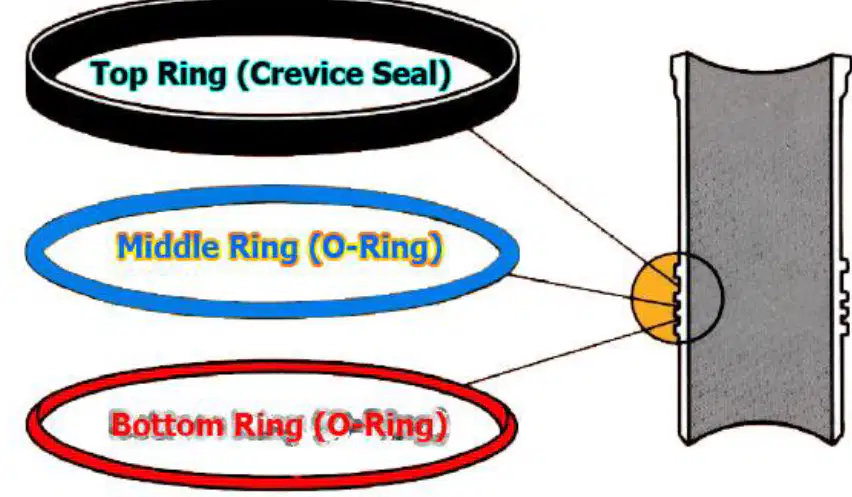

Apa fungsi utama dari liner seal pada sistem silinder?
Menyaring oli agar masuk ke silinder
Menyediakan pelumasan tambahan
Menyekat coolant dengan baik
Mengurangi kebisingan mesin
Apa fungsi utama dari Main Cap pada mesin?
Mengikat (Mounting) Crankshaft pada cylinder block
Mengurangi keausan crankshaft pada crank journal
Mengurangi keausan crankshaft pada crank arms
Mengatur aliran oli pada mesin
Bagian manakah dari camshaft yang berfungsi sebagai tempat dudukan camshaft pada blok mesin?
Camshaft journal
Air intake cam
Air exhaust cam
Cam gear
Jelaskan mengapa timing gear penting dalam sistem mesin kendaraan!
Karena timing gear mengatur sinkronisasi antara putaran crankshaft dan komponen lain
Karena timing gear berfungsi sebagai penggerak mesin
Karena timing gear mengatur waktu berputar mesin
Karena timing gear mengatur sistem pelumasan mesin
Apa fungsi dari “Timing Mark” pada gear dalam sistem Timing Gear?
Menandai posisi pemasangan gear yang tepat
Menambah kecepatan putaran gear
Mengurangi gesekan antar gear
Mengatur clearance gear saat beroperasi
Pada gambar sistem Timing Gear, gear manakah yang memberikan sumber putaran pada gear yang lain?
Camshaft gear (Z50)
Injection pump gear (Z50)
Idler gear (Z52)
Crank gear (Z25)
Mengapa penting untuk memperhatikan tanda “Timing Mark” saat memasang gear pada sistem Timing Gear?
Agar sinkronisasi kerja antar gear terjaga
Agar gear tidak mudah aus
Agar gear berputar lebih cepat
Agar gear tidak bergetar saat beroperasi
Apa tujuan adanya tanda pada masing-masing timing gear?
Untuk memperhalus getaran mesin
Untuk mengatur kecepatan mesin
Untuk memudahkan dalam pembongkaran dan pemasangan
Untuk mengurangi suara mesin
Mengapa penting untuk memperhatikan tanda pada timing gear saat melakukan pembongkaran dan pemasangan?
Agar mesin tidak cepat panas
Agar pemasangan gear sesuai posisi dan sinkronisasi mesin tetap terjaga
Agar suara mesin menjadi lebih halus
Agar bahan bakar lebih irit
Apa fungsi utama flywheel yang terpasang di belakang crankshaft dan diikat dengan bolt?
Untuk mengurangi getaran piston
Untuk mentransfer putaran engine ke power train atau lainnya
Untuk menjaga suhu mesin
Untuk mempercepat putaran mesin
Flywheel pada engine 1 silinder dan 2 silinder berfungsi untuk:
Mengurangi suara mesin
Menjaga agar engine tetap selalu berputar
Meningkatkan tekanan pembakaran
Mengatur putaran mesin
Apa fungsi utama ring gear pada flywheel?
Digunakan oleh starting motor untuk memutar engine
Untuk menambah berat flywheel
Untuk mengurangi getaran mesin
Untuk mempercepat proses pembakaran

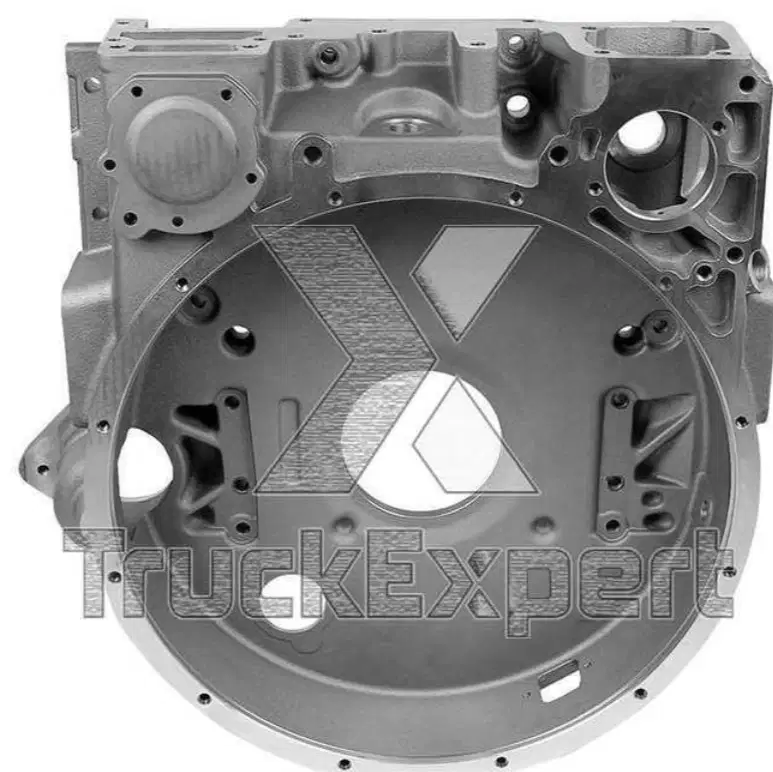

Apa nama komponen yang ditunjukkan pada gambar di atas?
Flywheel
Flywheel Housing
Timing Gear Housing
Radiator Housing
Apa yang dimaksud dengan getaran puntir (Torsional Vibration) pada crankshaft saat terjadi pembakaran?
Getaran akibat perubahan suhu
Getaran akibat gaya puntir pada crankshaft
Getaran akibat gesekan oli
Getaran akibat tekanan udara
Berikut merupakan komponen yang digunakan pada PTO gear sebagai alat perlengkapan tambahan pada unit alat berat adalah Kecuali.....
Transmission Pump
Powershift Pump
Hoist Pump / Hydraulic Pump
Brake Pump
Apa fungsi utama dari PTO (power take off) gear?
Menggerakkan perlengkapan tambahan
Mengatur putaran mesin
Mengurangi getaran mesin
Menyimpan energi kinetik

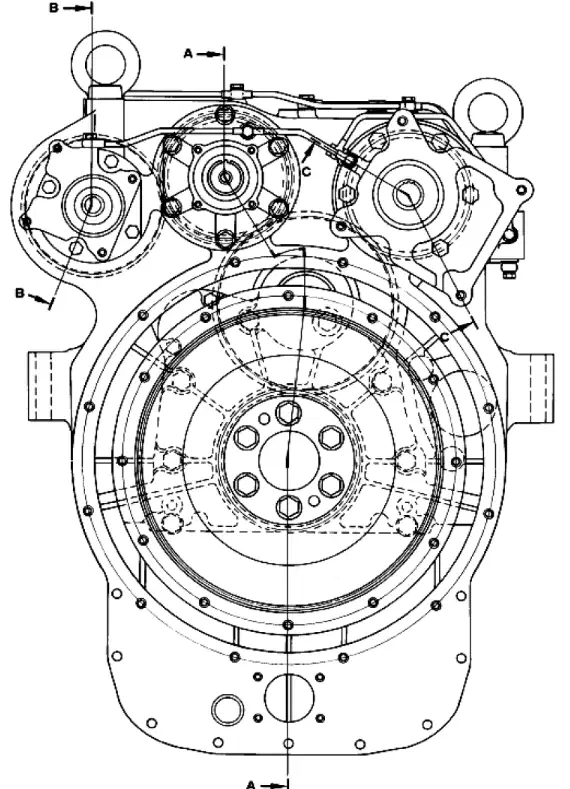

Dimanakah unit PTO gear biasanya ditempatkan pada mesin?
Dibelakang radiator
Di dalam flywheel housing di bagian belakang engine
Didepan Engine dekat dengan timing Gear
Didalam Transmission Housing
