WorksheetsTes Sumatif Gambar Teknik 1
Total questions: 40
Worksheet time: 20mins
Name
Class
Date
1.
Dibawah ini yang merupakan pengertian gambar teknik adalah….
a)
Alat untuk menyatakan ide atau gagasan ahli teknik
b)
Alat untuk menyatakan keindahan alam
c)
Alat untuk menyatakan keaslian produk
d)
Alat untuk menggambar sebuah produk
e)
Alat untuk menyatakan sebuah keahlian tertentu
2.
Gambar teknik bisa disebut juga dengan….
a)
Gambar pemandangan
b)
Bahasa Pemrograman
c)
Bahasa Teknik
d)
Bahasa Mekanik
e)
Gambar Mekanik
3.
Dibawah ini yang merupakan 3 fungsi gambar teknik yang benar adalah….
a)
Alat informasi mekanik, Bahasa Mekanik, Menuangkan gagasan untuk pengembangan
b)
Bahasa Mekanik, Alat informasi teknik, Menuangkan gagasan untuk pengembangan
c)
Menuangkan gagasan untuk pengembangan, Alat informasi mekanik, Bahasa Mekanik
d)
Menuangkan gagasan untuk pengembangan, Alat informasi teknik, Bahasa teknik
e)
Menuangkan gagasan untuk persiapan teknisi, Alat informasi teknik, Bahasa teknik
4.
Konsep abstrak dalam fikiran seorang perancang untuk membuat sebuah bahan teknik dituangkan ke dalam bentuk gambar (biasanya berupa sketsa). Kemudian gambar itu dievaluasi dan dianalisa secara terus menerus sehingga diperoleh yang sempurna merupakan fungsi gambar teknik sebagai….
a)
Alat informasi teknik
b)
Bahasa teknik
c)
Menuangkan gagasan untuk pengembangan
d)
Menuangkan gagasan untuk persiapan teknisi
e)
Bahasa Pemrograman
5.
Gambar mempunyai tugas meneruskan maksud dari perancang dengan tepat kepada orang-orang yang bersangkutan, kepada perencanaan proses, pembuatan, pemeriksaan, perakitan merupakan fungsi gambar teknik sebagai….
a)
Alat informasi teknik
b)
Bahasa teknik
c)
Menuangkan gagasan untuk pengembangan
d)
Menuangkan gagasan untuk persiapan teknisi
e)
Bahasa Pemrograman
6.
Apabila dalam suatu lingkungan kerja teknik, antara yang membuat dan yang membaca gambar menggunakan standar gambar teknik yang sama, berarti lingkungan tersebut sudah melakukan….
a)
Standarisasi industri
b)
Standarisasi gambar teknik
c)
Standarisasi teknik
d)
Standarisasi bahasa pemrograman
e)
Standarisasi gagasan
7.
Dibawah ini yang bukan fungsi dari standarisasi gambar teknik adalah….
a)
Mempermudah dalam komunikasi antar wilayah yang berjauhan
b)
Memberikan kepastian sesuai atau tidak sesuai kepada pembuat dan pembaca gambar dalam menggunakan aturan-aturan gambar.
c)
Menyeragamkan penafsiran terhadap cara-cara penggunaan simbol yang dinyatakan dalam gambar.
d)
Memudahkan komunikasi antara pembuat gambar dan pengguna gambar.
e)
Memudahkan kerjasama antara perusahaan dalam memproduksi benda teknik dalam jumlah banyak (produksi masal)
8.
Berikut ini adalah standarisasi yang dibuat oleh negara AMERIKA adalah….
a)
SNI
b)
NNI
c)
DIN
d)
ANSI
e)
ISO
9.
Berikut ini adalah standarisasi yang dibuat oleh negara INDONESIA adalah….
a)
SNI
b)
NNI
c)
DIN
d)
ANSI
e)
ISO
10.
Hamid ingin membuat gambar sebuah bangunan, agar gambar tersebut bisa di pahami oleh seluruh bangsa, maka hamid seharusnya menggunakan standarisasi....
a)
SNI
b)
NNI
c)
DIN
d)
ANSI
e)
ISO
11.
Arga ingin menggambar sebuah denah rumah garis yang tepat untuk menggambar bagian tembok adalah….
a)
Tipis kontinyu
b)
Tipis kontinyu bebas
c)
Tebal kontinyu
d)
Garis gores tebal
e)
Garis bergores tipis
12.
Dibawah ini yang bukan penggunaan garis tipis kontinyu adalah….
a)
Garis berpotongan khayal
b)
Garis ukur
c)
Garis arsir
d)
Garis nyata terhalang
e)
Garis penunjuk
13.
Budi ingin menggambar sebuah kubus dalam bentuk 3D, untuk menampilkan bagian belakang kubus tersebut menggunakan jenis garis….
a)
Tipis kontinyu
b)
Tipis kontinyu bebas
c)
Tebal kontinyu
d)
Garis gores tipis
e)
Garis bergores tipis
14.
Rudi ingin menggambar batas garis benda yang dipotong, maka rudi bisa menggunakan garis….
a)
Tipis kontinyu
b)
Tipis kontinyu bebas
c)
Tebal kontinyu
d)
Garis gores tebal
e)
Garis bergores tipis
15.
Dibawah ini yang merupakan jenis garis gambar berupa garis putus-putus dengan ketebalan 1 / 2 dari garis biasa yaitu…
a)
Garis gambar
b)
Garis bayangan
c)
Garis hati
d)
Garis ukuran
e)
Garis potong
16.
Garis tipis dengan ketebalan 1 / 2 dari tebal garis biasa. Garis ini digunakan untuk menunjukkan ukuran suatu benda atau ruang disebut….
a)
Garis gambar
b)
Garis bayangan
c)
Garis hati
d)
Garis ukuran
e)
Garis potong
17.
Jenis garis menurut tebalnya ada 3 macam yaitu garis tebal, sedang & tipis menurut ISO perbandingannya adalah….
a)
1:0,7:0,5
b)
1:0,8:0,4
c)
1:0,6:0,3
d)
1:0,5:0,3
e)
1:0,7:0,4
18.
Dibawah ini adalah sambungan gambar garis gores & garis bertitik yang benar adalah…
a)
Opsi 1
b)
Opsi 2
c)
Opsi 3
d)
Opsi 4
e)
Opsi 5
19.
Dibawah ini adalah sambungan gambar garis gores & garis bertitik yang benar, Kecuali….
a)
Opsi 1
b)
Opsi 2
c)
Opsi 3
d)
Opsi 4
e)
Opsi 5
20.
Dibawah ini yang bukan fungsi dari huruf dan angka adalah….
a)
Untuk menunjukan besaran ukuran suatu benda kerja
b)
Untuk menambah catatan pada etiket gambar teknik
c)
Untuk menambah keterangan
d)
Untuk menunjukkan bagian yang terhalang
e)
Untuk memperjelas maksud dari sebuah gambar
21.
Perhatikan gambar dibawah ini huruf h & a berturut-turut menunjukkan….
a)
Ketinggian huruf kecil & Jarak antar kata
b)
Ketinggian dari huruf dan angka & jarak antara huruf
c)
Ketebalan dari huruf dan angka & Jarak antara huruf
d)
Ketinggian dari huruf dan angka & jarak antara kata
e)
Ketinggian dari huruf kecil & jarak antara huruf
22.

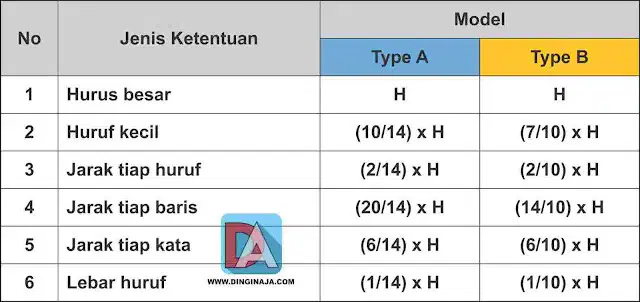

Perhatikan Tabel dibawah ini, jika ketinggian (H) = 14 mm maka jarak tiap huruf dan jarak tiap kata untuk model huruf type A berturut-turut adalah…
a)
1 mm dan 3 mm
b)
3 mm dan 4 mm
c)
2 mm dan 6 mm
d)
3 mm dan 6 mm
e)
2 mm dan 4 mm
23.
Dibawah ini yang bukan merupakan ketentuan huruf dan angka pada gambar teknik adalah….
a)
Jelas atau dapat dibaca
b)
Dapat dibuat secara cepat
c)
Memiliki gaya yang tegas
d)
Dapat di simpan dalam waktu lama
e)
Sesuai standar ISO 3098/1-1974
24.
Perhatikan gambar dibawah ini huruf d & c berturut-turut menunjukkan…
a)
Ketinggian huruf kecil & Jarak antar kata
b)
Ketinggian dari huruf dan angka & jarak antara huruf
c)
Ketebalan dari huruf dan angka & Ketinggian huruf kecil
d)
Ketinggian dari huruf dan angka & jarak antara kata
e)
Ketinggian dari huruf kecil & jarak antara huruf
25.
Perhatikan Tabel dibawah ini, jika ketinggian (H) = 10 mm maka jarak tiap baris dan lebar huruf untuk model huruf type B berturut-turut adalah…
a)
20 mm dan 2 mm
b)
14 mm dan 1 mm
c)
20 mm dan 1 mm
d)
14 mm dan 2 mm
e)
20 mm dan 3 mm
26.
Apa fungsi utama dari etiket gambar pada gambar teknik?
a)
Menyajikan keindahan gambar
b)
Memberikan informasi teknis yang jelas
c)
Menunjukkan warna gambar
d)
Menandai zona bahaya
e)
Menyatakan nama proyek
27.
Di manakah seharusnya posisi default etiket pada kertas gambar?
a)
Pojok kiri atas
b)
Pojok kanan bawah
c)
Tengah atas
d)
Tengah bawah
e)
Pojok kiri bawah
28.
Panjang pada bagian etiket yang ditunjukkan huruf A,B,C,D berturut turut dibawah ini adalah….
a)
14 mm, 35 mm, 60 mm, 55 mm
b)
35 mm, 14 mm, 55 mm, 60 mm
c)
14 mm, 55 mm, 35 mm, 60 mm
d)
14 mm, 60 mm, 35 mm, 55 mm
e)
7 mm, 60 mm, 35 mm, 55 mm
29.
Bagaimana cara menempatkan etiket gambar pada kertas potrait atau landscape?
a)
Pojok kiri atas pada potrait, pojok kiri bawah pada landscape
b)
Pojok kanan atas pada potrait, pojok kanan bawah pada landscape
c)
Pojok kiri bawah pada potrait, tengah atas pada landscape
d)
Pojok kanan bawah pada potrait, pojok kanan bawah pada landscape
e)
Tengah atas pada potrait, tengah bawah pada landscape
30.
Apa yang dimaksud dengan etiket gambar professional?
a)
Etiket yang digunakan dalam pembelajaran di sekolah
b)
Etiket yang memiliki informasi lebih lengkap dan detail
c)
Etiket yang digunakan untuk proyek seni
d)
Etiket yang hanya mencantumkan nama pembuat gambar
e)
Etiket yang bersifat informal
31.
Berikut ini adalah jenis kertas gambar yang dapat digunakan untuk menggambar teknik, Kecuali….
a)
Kertas Padalarang
b)
Kertas Manila
c)
Kertas Strimin
d)
Kertas Kalkir
e)
Kertas Tisu
32.
Alat dibawah ini yang bisa digunakan untuk membuat lingkaran adalah...
a)
Penggaris Mal
b)
Penggaris T
c)
Penggaris segitiga
d)
Rapido
e)
Jangka
33.
Peralatan gambar teknik yang digunakan untuk menggambar bentuk huruf maupun angka yaitu...
a)
Penggaris Mal
b)
Penggaris T
c)
Penggaris segitiga
d)
Rapido
e)
Jangka
34.
Tingkat kekerasan pensil digolongkan menjadi 3 golongan yaitu keras, sedang, lunak, urutan dari keras ke lunak yang berturut-turut diberi lambang .....
a)
H (Hard), B (Black) HB (Hard Black), dan F (Firm)
b)
H (Hard), F (Firm), HB (Hard Black) dan B (Black)
c)
F (Firm), H (Hard), HB (Hard Black), dan B (Black)
d)
HB (Hard Black), F (Firm), H (Hard) dan B (Black)
e)
B (Black), H (Hard), HB (Hard Black), dan F (Firm)
35.
Sifat utama dari pensil HB yaitu....
a)
Hitam
b)
Lunak
c)
Keras
d)
Lunak dan hitam
e)
Keras dan hitam
36.
Alat gambar dengan tinta untuk menggambar pada kertas kalkir adalah...
a)
Ball point
b)
Pensil Biasa
c)
Spidol
d)
Rapido
e)
Pensil Mekanik
37.
Secara umum, pensil yang digunakan dalam gambar teknik ada 2 yaitu pensil biasa dan pensil mekanik, Perbedaan dari penggunaan pensil biasa dan pensil mekanik kecuali...
a)
Pensil biasa lebih boros waktu sedangkan pensil mekanik lebih efisien waktu
b)
Pensil biasa berbalut kayu sedangkan pensil mekanik antara isi dan pensil terpisah
c)
Pensil biasa memiliki jenis kriteria pensil yang tertera di badan pensil sedangkan pensil mekanik tidak
d)
Pensil biasa tidak memiliki ukuran sedangkan pensil mekanik memiliki ukuran
e)
Pensil biasa dan pensil mekanik sama-sama memiliki tingkat kekerasan pensil
38.
Alat gambar berikut ini adalah...
a)
Penggaris Mal
b)
Busur Derajat
c)
Meja gambar
d)
Mesin gambar
e)
Jangka
39.
Alat gambar berikut ini adalah...
a)
Penggaris Mal
b)
Penggaris T
c)
Penggaris siku
d)
Penggaris sudut
e)
Menggaris mal bentuk
40.
Kertas gambar memiliki ukuran panjang dan lebar serta sisi kiri dan tepi lain. Ukuran panjang dan lebar serta sisi kiri dan tepi lain untuk kertas gambar A4 adalah....
a)
Lebar 297 mm, panjang 420 mm, sisi kiri 20 mm dan tepi lain 10 mm
b)
Lebar 210 mm, panjang 297 mm, sisi kiri 20 mm, dan tepi lain 5 mm
c)
Lebar 420 mm, panjang 297 mm, sisi kiri 20 mm, dan tepi lain 10 mm
d)
Lebar 420 mm, panjang 210 mm, sisi kiri 20 mm dan tepi lain 5 mm
e)
Lebar 210 mm, panjang 420 mm, sisi kiri 20 mm dan tepi lain 5 mm
