UTS Material Teknik I Tahun 2025

Total questions: 46

Worksheet time: 31mins

Name
Class
Date
1.

Jumlah atom dalam satu sel satuan kubik sederhana adalah

a)

5

b)

4

c)

3

d)

2

e)

1

2.

Jumlah atom dalam satu sel satuan FCC adalah

a)

1

b)

2

c)

3

d)

4

e)

5

3.

Jumlah atom dalam satu sel BCC adalah

(a)

4.

The atomic packing fraction atau APF pada nilai simple cubic adalah

a)

0,56

b)

0,55

c)

0,54

d)

0,53

e)

0,52

5.

nilai yang tepat untuk menentukan jumlah Atom Efektif per Sel Unit BCC adalah

a)

a = 4r/√2

b)

a = 4r/√3

c)

a = r/√3

d)

a = 4r/√5

6.

rumus untuk menentukan nilai sisi pada struktur FCC adalah

a)
a = 4r/√3
b)

a = 4r/√2

c)

a = 4r/√1

d)

a = 4r/√5

7.

Manakah dari berikut ini yang memiliki struktur non-kristalin?

a)

Fe

b)

Quartz

c)

Silica Glass

d)

W

8.

kepanjangan dari struktur kristal HCP

a)

Hexgonal Close-Packeb

b)

Hekagonal Close-Packed

c)

Heterogen Close-Packed

d)

Hexagonal Close-Packed

e)

Hexagonal Clone-Packer

9.

Faktor Penumpukan Atom atau APF,

Faktor penumpukan atom untuk HCP sama dengan FCC, yaitu sekitar

a)

33%

b)

0,74

c)

0,52

d)

0,64

10.

satuan untuk theoretical density of copper (Cu) adalah

a)

J/Cm3

b)

g/Cm3

c)

gros/Cm3

d)

g/Cm2

e)

g/Cm

11.

Bilangan konstanta yang menyatakan jumlah partikel (seperti atom atau molekul) dalam satu mol zat disebut bilangan ..............

a)

Bilangan Avogadro

b)

Bilangan reynold

c)

Bilangan vaseksin

d)

Bilangan kuantum

e)

Bilangan seksophone

12.

X-ray Diffraction adalah

a)

teknik analisis non-destruktif yang digunakan untuk mengidentifikasi dan menganalisis struktur kristal, komposisi fasa, dan sifat-sifat kristalografi lainnya dari suatu sampel padatan kristal

b)

teknik analisis non-destruktif yang digunakan untuk mengidentifikasi dan menganalisis struktur jaringan sel, komposisi molekul, dan sifat-sifat kromosom lainnya dari suatu sampel padatan

c)

teknik analisis destruktif yang digunakan untuk mengidentifikasi dan menganalisis struktur bagian terluar yang dihubungkan dengan lingkaran mohr

d)

teknik analisis non-destruktif yang digunakan untuk mengidentifikasi cacat pada bagian dalam logam yang tidak terlihat mata.

13.

suatu material memiliki kandungan tembaga sekitar 67% dan seng sekitar 33% . unsur kedua tersebut dicampur bertujuan untuk meningkatkan karakteristik tertentu, sehingga material ini cocok untuk berbagai aplikasi seperti alat musik, barang dekoratif, dan komponen industri. material ini dalam bahasa inggris adalah???

(a)

14.

paduan logam yang terutama terdiri dari Tembaga dan Timah, dikenal karena kekerasannya, kekuatan, dan ketahanannya terhadap korosi. dalam bahasa inggris material ini dinamakan

(a)

15.

campuran homogen di mana atom-atom dari suatu zat (zat terlarut) menggantikan atom-atom zat lain (pelarut) dalam kisi kristal. Pembentukan larutan ini mungkin terjadi jika ukuran atom zat terlarut dan pelarut relatif serupa, sehingga tidak secara signifikan mengganggu struktur kristal yang ada. Hal ini dinamakan

a)

Substitutional solid solution

b)

Komplementaer solid solution

c)

Fusion solid solution

d)

Evolution solid solution

16.

unary phase diagram adalah

a)

diagram fase sederhana yang menggambarkan hubungan antara fase-fase (padat, padat lain, dan kekakuan) suatu zat tunggal terhadap perubahan iklim

b)

diagram fase sederhana yang menggambarkan hubungan antara fase padat1 dan fase padat 2 dengan dipengaruhi temperatur.

c)

diagram fase sederhana yang menggambarkan hubungan antara fase-fase (padat, cair, dan gas) suatu zat tunggal terhadap perubahan tekanan dan suhu

d)

diagram fase sederhana yang menggambarkan hubungan antara fase-fase (cair, cair, dan setimbangan) suatu zat lebih dari 3.

e)

bukan diagram fase sederhana yang menggambarkan hubungan antara fase-fase (satu dengan fase fase yang diinginkan) suatu zat beragam dari suatu sumber tertentu

17.

sumbu Y pada Unary Phase Diagram adalah...........

a)

Dispacing

b)

Pressure

c)

Temperature

d)

Time

18.

dengan menunjukkan hubungan antara suhu dan komposisi dua komponen sistem pada tekanan konstan, untuk memvisualisasikan fase-fase yang stabil pada kondisi tersebut disebut definis dari (a)   Phase Diagram.

19.

Komponen Larut sempurna dalam keadaan padat---biner isomorfik, jelaskan apa yang dimaksud garis liquidus

a)

garis pada diagram fasa yang menunjukkan suhu di mana suatu campuran atau material mulai mengendap. Di atas suhu ini, material sepenuhnya dalam fase padat sedangkan di bawahnya, material mulai membentuk fase padat.

b)

garis pada diagram fasa yang menunjukkan suhu di mana suatu campuran atau material mulai mencair. Di atas suhu ini, material sepenuhnya dalam fase padat, sedangkan di bawahnya, material mulai membentuk fase padat.

c)

garis pada diagram fasa yang menunjukkan suhu di mana suatu campuran atau material mulai membeku. Di atas suhu ini, material sepenuhnya dalam fase cair, sedangkan di bawahnya, material mulai membentuk fase padat.

d)

garis pada diagram fasa yang menunjukkan suhu di mana suatu campuran atau material mulai menguap. Di dibawah suhu ini, material sepenuhnya dalam fase padat, sedangkan di bawahnya, material mulai membentuk fase padat.

20.

Mayoritas besi yang ada di kerak bumi biasanya ditemukan dalam bentuk mineral

oksida besi, seperti hematit dan magnetit, yang secara kimia terikat dengan oksigen, berasal dari manakah besi??

a)

bumi

b)

asteroid

c)

kalimantan timur

d)

papua

21.

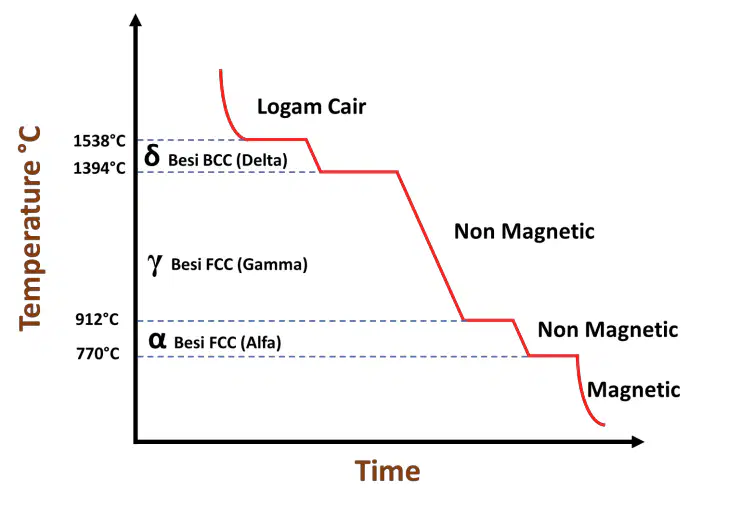

gambar kurva pendinginan disamping menunjukan berapa persentase karbon ??

a)

0

b)

0,008

c)

0,8

d)

2

22.

pada temperatur 1535oC sampai dengan 1400oC dengan kondisi 0% karbon fase yang terbentuk pada daerah tersebut adalah

a)

alpha-ferrite

b)

ledeburit

c)

delta-ferrite

d)

mega-ferrite

e)

austenite

23.

pada kondisi 0% karbon dari temperatur 1400 sampai dengan 910 derajat celcius, adalah fase gamma dengan struktur kristal ??

(a)

24.

apakah alpha-ferrite memiliki sifat magnetik ? diantara temperatur 910 sampai dengan 723

a)

Ya

b)

Tidak

25.

diagram fase yang terdir dari 3 unsur yang berbeda disebut? (a)   Phase Diagram

26.

suatu zat padat berubah menjadi dua zat padat baru disebut (a)   (dalam bahasa inggris)

27.

cairan berubah menjadi dua padatan saat didinginkan (a)   disebut (dalam bahasa inggris)

28.

sering disebut besi karbida, merupakan senyawa intermetalik yang terdiri dari besi dan karbon. Zat yang dimaksud menunjukkan sedikit batasan kelarutan sampai 6,67% karbon. nama fase yang dimaksud adalah (a)   (dalam bahasa inggris)

29.

Kelarutan maksimum karbon adalah 0,1% pada suhu 1493ºC., pada diagram Fe3C terletak pada daerah

a)

δ-Ferrite

b)

cementite

c)

alpha-Ferrite

d)

golden-Ferrite

30.

Berapa Jumlah garis Liquidus pada diagram Fe3C

(a)

31.

Berapa jumlah garis Solidur pada diagram Fe3C

(a)

32.

campuran fase yang merupakan lapisan austenit dan sementit bergantian yang terbentuk secara bersamaan dari cairan ketika suhu mencapai (1147°C) dan kandungan karbon (4,3% C) (Reaksi eutektik). adalah fase (dalam bahasa inggris) (a)

33.

sebutkan Garis Eutectoid terletak pada temperatur..........

a)

723oC

b)

910oC

c)

1130oC

d)

410oC

34.

Garis Eutectic terletak pada temperatur ...........

a)

910oC

b)

1130oC

c)

1535oC

d)

7000oC

35.

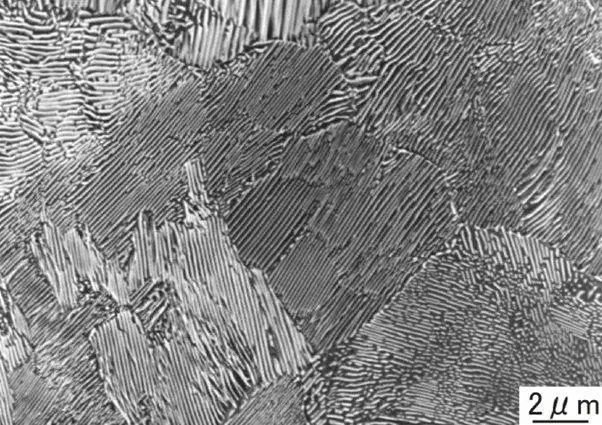

Gambar disamping adalah, Gambar Baja Eutektoid 0,8% carbon. fasa yang jelas terbentuk dari gambar disamping adalah (a)   (dalam bahasa inggris)

36.

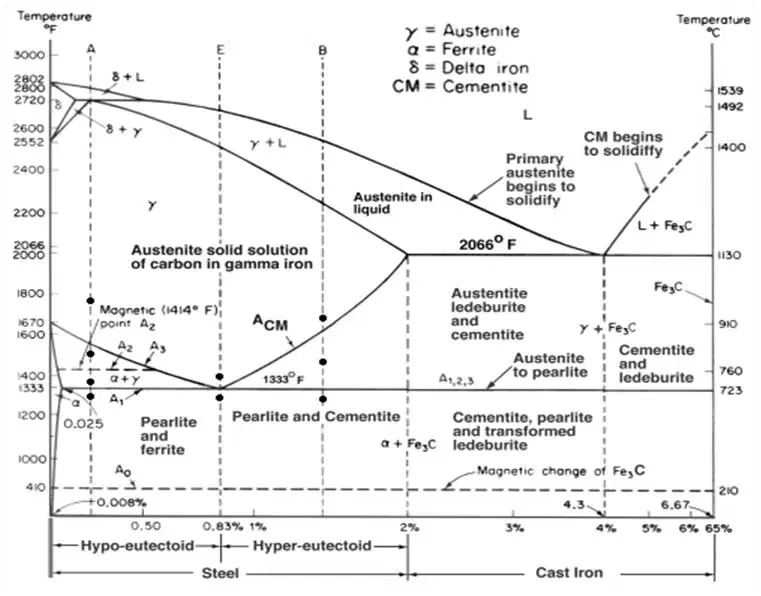

dari gambar disamping, terdapat suatu garis solvus yang

merupakan awal pembentukan sementit dan juga merupakan batas kelarutan karbon dalam austenit, dan batas kelarutan ini makin rendah dengan makin rendahnya temperature. Pada saat mencapai temperature tersebut maka paduan austenit mencapai batas kemampuannya untuk melarutkan karbon ke permukaan juga menurun. Garis mana yang dimaksud

a)

Garis T2

b)

Garis eutectic

c)

Garis Eutectoid

d)

Garis Acm

e)

Garis Solidur Alpha Ferrite

37.

Transformasi Pada Baja Hypo Eutektik terletak pada

a)

CCT phase diagram

b)

(0,8%< %C < 2%)

c)

(0,8%< %C < 6,67%)

d)

(2%< %C < 4.3%)

e)

(0,008%< %C < 0,8%)

38.

dibawah garis A1 = 723 oC, degan rentang 0,008% karbon sampai degan 0,8% karbon, fase yang mendominasi terbentuk bila diberikan titik tepat di garis eutektoidnya adalah

(a)

39.

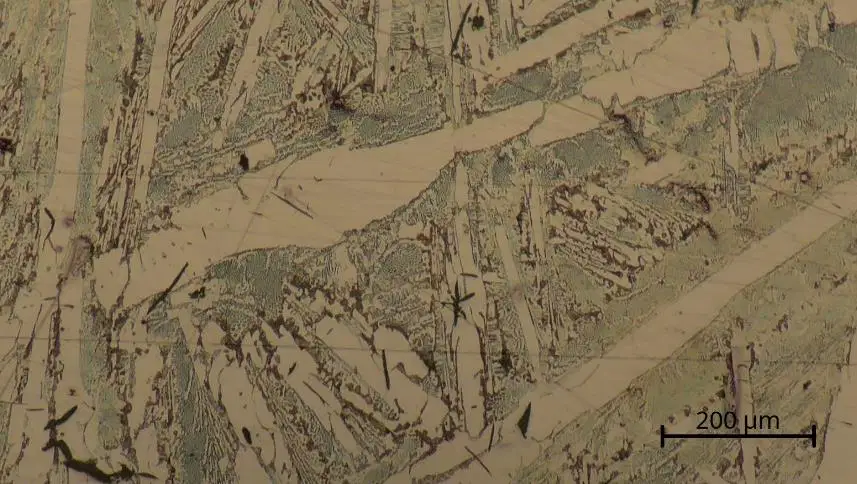

gambar disamping adalah

a)

Hasil Metallografi besi cor nodular cast iron dengan heat treatment dibawah garis A1.

b)

Hasil Metallografi besi cor hwhite cast iron

c)

Hasil Metallografi besi cor hipoeutektik dengan kandungan karbon

2,7 %

d)

Hasil Metallografi besi cor hipoeutektik dengan kandungan karbon

6,67

e)

Hasil Metallografi besi cor hyperbostdengan kandungan karbon

2,7 %

40.

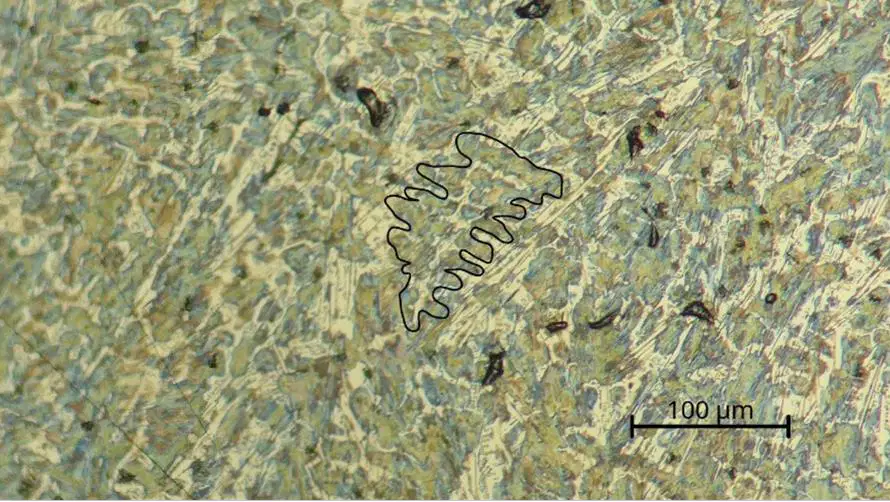

gambar struktur mikro disamping adalah..........

a)

Hasil Metallografi besi cor hipoeutektik dengan kandungan karbon

3,85 %

b)

Hasil Metallografi besi cor hypereutektik dengan kandungan karbon

5,5 %

c)

Hasil Metallografi Struktur mikro besi cor grafit pipih (besi cor abu-abu)

d)

Hasil Metallografi Struktur mikro besi cor grafit nodular (besi cor grafit bulat,

besi ulet)

e)

Compacted graphite iron (CGI), atau biasa disebut vermicular graphite iron

(VGI)

41.

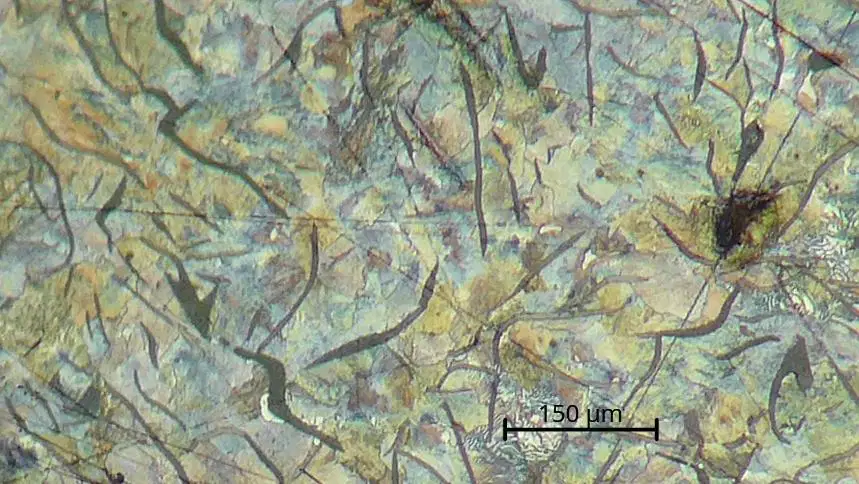

gambar struktur mikro disamping adalah..........

a)

Hasil Metallografi besi cor hipoeutektik dengan kandungan karbon

3,85 %

b)

Hasil Metallografi besi cor hypereutektik dengan kandungan karbon

5,5 %

c)

Hasil Metallografi Struktur mikro besi cor grafit pipih (besi cor abu-abu)

d)

Hasil Metallografi Struktur mikro besi cor grafit nodular (besi cor grafit bulat,

besi ulet)

e)

Compacted graphite iron (CGI), atau biasa disebut vermicular graphite iron

(VGI)

42.

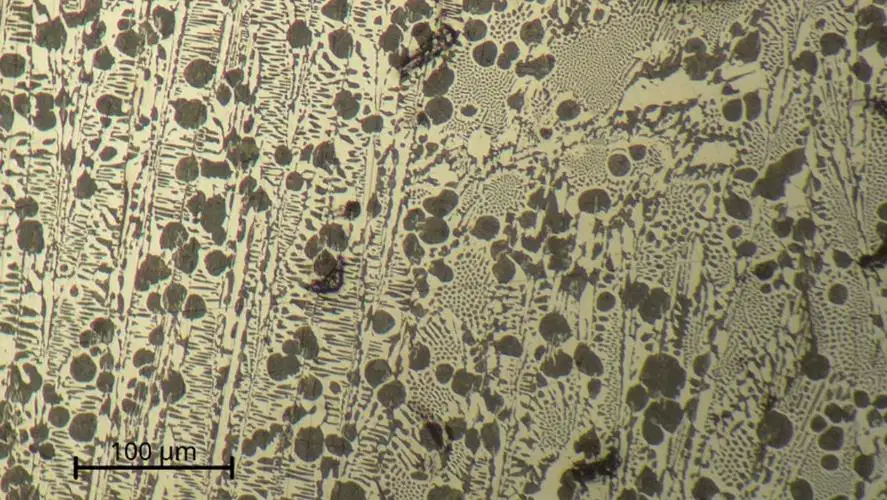

gambar struktur mikro disamping adalah..........

a)

Hasil Metallografi besi cor hipoeutektik dengan kandungan karbon

3,85 %

b)

Hasil Metallografi besi cor hypereutektik dengan kandungan karbon

5,5 %

c)

Hasil Metallografi Struktur mikro besi cor grafit pipih (besi cor abu-abu)

d)

Hasil Metallografi Struktur mikro besi cor grafit nodular (besi cor grafit bulat,

besi ulet)

e)

Compacted graphite iron (CGI), atau biasa disebut vermicular graphite iron

(VGI)

43.

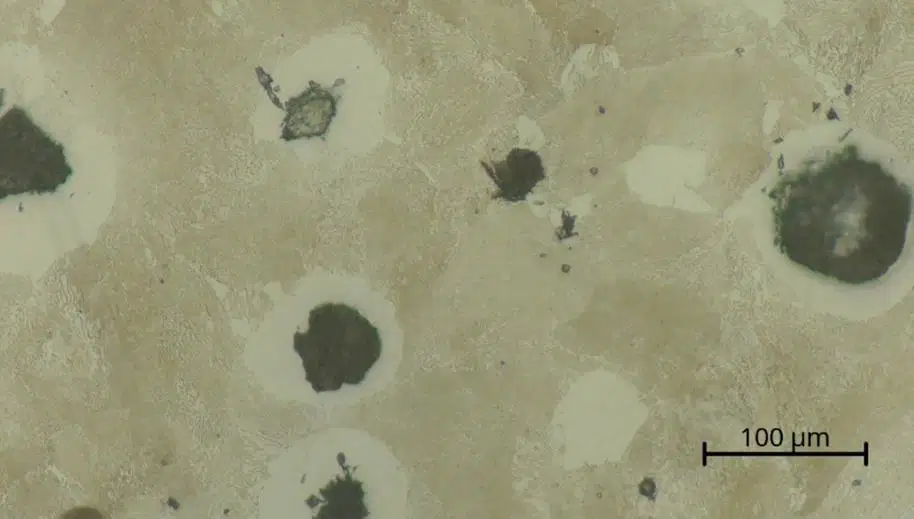

gambar struktur mikro disamping adalah..........

a)

Hasil Metallografi besi cor hipoeutektik dengan kandungan karbon

3,85 %

b)

Hasil Metallografi besi cor hypereutektik dengan kandungan karbon

5,5 %

c)

Hasil Metallografi Struktur mikro besi cor grafit pipih (besi cor abu-abu)

d)

Hasil Metallografi Struktur mikro besi cor grafit nodular (besi cor grafit bulat,

besi ulet)

e)

Compacted graphite iron (CGI), atau biasa disebut vermicular graphite iron

(VGI)

44.

gambar struktur mikro disamping adalah..........

a)

Hasil Metallografi besi cor hipoeutektik dengan kandungan karbon

3,85 %

b)

Hasil Metallografi besi cor hypereutektik dengan kandungan karbon

5,5 %

c)

Hasil Metallografi Struktur mikro besi cor grafit pipih (besi cor abu-abu)

d)

Hasil Metallografi Struktur mikro besi cor grafit nodular (besi cor grafit bulat,

besi ulet)

e)

Compacted graphite iron (CGI), atau biasa disebut vermicular graphite iron

(VGI)

45.

kondisi dimana ledeburit (campuran eutektik austenit dan sementit pada paduan Fe-C dengan 4,3% carbon mendingin. Saat suhu turun di bawah 727∘C austenit akan berubah menjadi perlit, sehingga ledeburit suhu rendah (pada suhu kamar) terdiri dari perlit dan sementit. Phase yang dimaksud dari deskripsi tersebut adalah ...............

a)

Transformasi Ledeburit

b)

Transaction Ledeburit

c)

Hensin Ledeburit

d)

Transformasi Ledeborut

46.

Mengukur Fraksi Fase dengan Metode (a)
