WorksheetsQuiz sur les coupes et sections en dessin technique
Total questions: 30
Worksheet time: 15mins
Quel est le but principal de l’utilisation des coupes et sections en dessin technique ?
Améliorer la définition et la lecture des formes intérieures des pièces
Décorer les dessins techniques
Réduire la taille des objets représentés
Ajouter des couleurs aux dessins
Dans une coupe simple, quelle est la première étape à réaliser selon le principe décrit ?
Dessiner les détails intérieurs de la pièce
Choisir un plan de coupe
Prendre la pièce initiale
Hachurer la trace du plan de coupe
Quelle action doit-on effectuer après avoir séparé la pièce coupée et placé l’observateur entre les deux parties ?
Hachurer la trace du plan de coupe
Enlever la partie II de la pièce
Choisir un plan de coupe
Dessiner les contours cachés

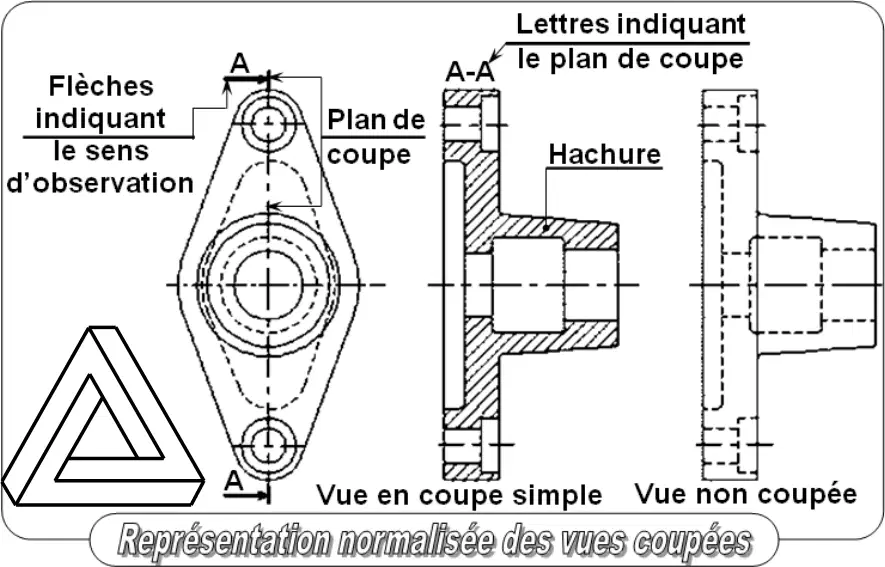

Selon les règles de représentation normalisée, comment le sens d'observation d'un plan de coupe est-il indiqué ?
Par deux flèches en traits forts orientées vers la partie à conserver
Par des points en traits fins
Par des cercles en traits mixtes
Par des lignes en pointillés
Quel type de trait est utilisé pour dessiner les hachures dans une vue en coupe ?
Trait continu fin
Trait fort
Trait mixte épais
Trait interrompu
Quelle partie de la pièce sera représentée avec le plan de coupe B-B ?
Vue 1
Vue 2
Vue 3
Vue 4
Quelle vue de la pièce obtient-on avec le plan de coupe I-I ?
Vue 5
Vue 6
Vue 7
Vue 2
Quelle vue de la pièce obtient-on avec le plan de coupe M-M ?
Vue 2
Vue 3
Vue 4
Vue 5
Dans la Fig.2, quel est le plan de coupe utilisé ?
Plan B
Plan A
Plan C
Plan D
Quelle figure montre une coupe longitudinale de la pièce ?
Fig.3
Fig.1
Fig.2
Fig.4
Quel type de représentation est illustré par les figures sur la page ?
Représentation en projection orthogonale
Représentation en perspective cavalière
Représentation en vue éclatée
Représentation en schéma électrique
À quoi sert la coupe brisée à plans parallèles en dessin technique ?
À représenter des objets avec des contours intérieurs relativement complexes
À dessiner uniquement des objets simples
À éviter l’utilisation de la projection orthogonale
À supprimer les détails extérieurs d’une pièce
Quelle est la première étape pour réaliser une coupe brisée à plans parallèles ?
Dessiner les détails intérieurs de la pièce
Choisir un plan de coupe B-B
Prendre la pièce initiale
Hachurer la trace du plan de coupe
Lors de la coupe brisée à plans parallèles, que fait-on après avoir séparé la pièce coupée ?
On enlève la partie I de la pièce
On place l’observateur entre les deux parties I et II
On hachure la pièce entière
On dessine uniquement la partie II
Comment le changement d’orientation du plan de coupe est-il défini ?
Par des “équerres” en trait fort
Par des flèches en pointillés
Par des cercles en trait fin
Par des hachures épaisses
Pourquoi la coupe brisée à plans parallèles est-elle avantageuse ?
Elle évite l’emploi de plusieurs coupes normales
Elle simplifie la pièce
Elle supprime les détails extérieurs
Elle permet de colorier la pièce
Quelle méthode utilise-t-on pour dessiner les détails intérieurs de la pièce après la coupe ?
La méthode de projection orthogonale
La méthode de perspective cavalière
La méthode de dessin à main levée
La méthode de projection axonométrique
Quel type de liaison est illustré par l’utilisation d’une goupille entre un arbre et une roue dentée ?
Liaison fixe par goupille
Liaison pivot
Liaison glissière
Liaison élastique
DoK 2 : Quelle est la différence principale entre une coupe normale et une section dans le dessin technique ?
La coupe normale montre toutes les parties visibles au-delà du plan de coupe, tandis que la section montre uniquement la partie coupée
La coupe normale montre uniquement la partie coupée, tandis que la section montre tout
La coupe normale ne montre rien, tandis que la section montre tout
Il n’y a aucune différence entre une coupe normale et une section
À quoi sert un trait mixte fin dans le dessin des sections sorties ?
À relier la section à la vue principale
À indiquer la profondeur de la rainure
À dessiner les contours de la section
À représenter une section rabattue
Qu'est-ce qu'une section rabattue selon le document ?
Une section dessinée en trait continu fin directement sur la vue choisie
Une section placée loin de la vue principale
Une section dessinée en pointillés
Une section reliée par un trait mixte fin
Dans quel cas ne doit-on pas représenter une section rabattue ?
Sur une pièce coupée
Sur une pièce cylindrique
Sur une vue principale
Sur une pièce en perspective
Il n’y aura jamais de traits interrompus fins dans une section. Que cela signifie-t-il ?
Les sections doivent être dessinées sans traits interrompus fins
Les sections doivent être dessinées uniquement en pointillés
Les sections doivent comporter des traits interrompus fins
Les sections doivent être dessinées en couleur
Quelle est la différence entre une "section sortie" et une "section rabattue" ?
La section sortie est placée à l'extérieur de la vue principale, la section rabattue est placée sur la vue elle-même
La section rabattue est toujours en couleur, la section sortie ne l'est pas
La section sortie est utilisée uniquement pour les pièces en plastique
Il n'y a aucune différence
Combien d’épaulements (E) sont présents sur l’arbre selon l’exemple ?
2
1
3
0
Dans l’exercice d’établissement de correspondance, que doit-on relier ?
Les dessins en perspective et les vues en projection
Les dimensions et les matériaux
Les couleurs et les formes
Les outils et les procédés
Quelle est la différence entre une coupe et une section dans le dessin technique ?
La coupe montre l'extérieur, la section montre l'intérieur
La coupe montre l'intérieur avec hachures, la section montre l'intérieur sans hachures
La coupe montre l'intérieur avec hachures, la section montre l'intérieur avec contours seulement
Il n'y a aucune différence
Quel est la profondeur de la rainure indiquée sur le dessin technique ?
3 mm
5 mm
10 mm
1 mm
Laquelle des sections suivantes n'est pas demandée dans l'exercice ?
Section sortie A-A
Section sortie B-B
Section sortie E-E
Section rabattue
Dans le contexte du dessin technique, que signifie "faire une coupe simple (classique)" ?
Réaliser une vue où l'objet est sectionné selon un plan pour montrer l'intérieur.
Dessiner uniquement l'extérieur de l'objet.
Ajouter des couleurs au dessin.
Ignorer les lignes cachées.
