WorksheetsMagang Elektronis Day 1
Total questions: 10
Worksheet time: 6mins
Perhatikan gambar berikut. Berdasarkan hukum Ohm, mana pernyataan yang tepat di bawah ini jika diketahui nilai resistansi R1 < R2?
Arus pada R1 < Arus pada R2
Arus pada R1 = Arus pada R2
Arus pada R1 > Arus pada R2
Anda ingin mengetes suatu LED dengan sebuah rangkaian sederhana. Rangkaian ini terdiri dari sumber tegangan, satu resistor, dan satu LED yang tersusun secara seri. Menurut datasheet, arus maksimal yang dapat diterima dioda adalah 20mA. Maka, nilai resistansi yang aman jika sumber tegangan DC sebesar 8V adalah...
220 Ohm
470 Ohm
330 Ohm
680 Ohm
Anda sedang membuat rangkaian untuk menyalakan sebuah komponen penting. Berdasarkan datasheet, diketahui komponen tersebut memiliki nilai tegangan masukan maksimum sebesar 5V. Untuk mencegah tegangan yang masuk ke komponen tersebut melebihi nilai 5V, komponen yang dapat digunakan adalah...
Dioda
Dioda Zener
Transistor BJT
Transistor MOSFET
Anda sedang mencoba transistor BJT NPN sebagai saklar elektronik untuk menyalakan LED dalam suatu rangkaian. Saat dicoba, LED tidak kunjung menyala walaupun tegangan masukan sudah divariasikan. Apa penyebab yang mungkin?
Tegangan antara Base dan Emitter tidak pernah mencapai threshold
Jenis transistor yang digunakan salah (seharusnya MOSFET)
Arus pada Base tidak pernah mencapai threshold
Jenis transistor yang digunakan salah (harusnya PNP)
Anda memiliki sinyal sinusoidal (AC) yang nilainya terlalu kecil sehingga Anda memutuskan untuk mencari komponen penguat sinyal. Manakah komponen yang mungkin digunakan?
Resistor
Transistor
Op-Amp
Dioda
Subtim Anda memiliki komponen resistor sebesar 3.3 Ohm, 4.7 Ohm, 33 Ohm, dan 68 Ohm. Anda memerlukan resistansi tepat sebesar 42.0 Ohm untuk suatu rangkaian. Bagaimana cara mendapatkan nilai resistansi tersebut? (Asumsi "||" berarti paralel dan "+" berarti seri)
4.7 + 3.3 + (33 || 68)
33 + (4.7 || 3.3)
(68 || 68) + 4.7 + 3.3
(33 || 33) + 3.3 + 4.7
Anda diminta untuk membeli kapasitor polar untuk subtim Anda. Di toko, Anda melihat nilai 1000μF dan 10V tertera pada permukaan suatu kapasitor. Anda memutuskan untuk menggunakan kapasitor tersebut pada rangkaian dengan sumber tegangan 5V. Apakah hal ini merupakan keputusan yang tepat?
Ya
Tidak
Perhatikan gambar resistor SMD berikut. Berapakah nilai resistansinya? (dalam Ohm, jawab menggunakan angka saja, misal 200)
(a)

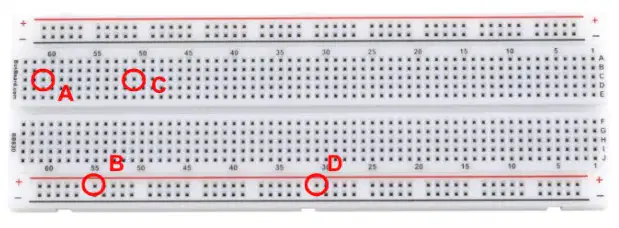

Perhatikan gambar breadboard berikut. Manakah pasangan titik yang jika dikenakan multimeter dalam mode continuity akan berbunyi (keduanya tersambung)?
A-B
A-C
C-D
B-D
Anda ingin membuat sebuah rangkaian voltage divider untuk membagi tegangan 6V menjadi 3V. Jika salah satu resistor yang digunakan adalah 47 Ohm, berapakah resistansi dari resistor lain? (dalam Ohm, jawab menggunakan angka saja, misal 200)
(a)
