Midterm Review Worksheet - Technology 8

Total questions: 39

Worksheet time: 20mins

Name
Class
Date
1.

Trước con số chỉ kích thước đường tròn, người ta ghi kí hiệu gì?

a)

d

b)

R

c)

Ø

d)

O

2.

Điểm A của vật thể có hình chiếu là điểm A’ trên mặt phẳng. Vậy A A’ gọi là:

a)

Đường chiếu

b)

Đoạn chiếu

c)

Tia chiếu

d)

Đường thẳng chiếu

3.

Bản vẽ chi tiết thuộc:

a)

Bản vẽ lắp

b)

Bản vẽ nhà

c)

Bản vẽ cơ khí

d)

Bản vẽ xây dựng

4.

Khối đa diện được biểu diễn bởi bao nhiêu hình chiếu?

a)

2

b)

3

c)

1

d)

4

5.

Bản vẽ kĩ thuật sử dụng phép chiếu nào để biểu diễn vật thể?

a)

Phép chiếu song song

b)

Phép chiếu vuông góc

c)

Phép chiếu xuyên tâm

d)

Cả ba đáp án trên

6.

Đường giống và đường kích thước được biểu diễn:

a)

song song

b)

trùng nhau

c)

vuông góc

d)

đáp án khác

7.

Phần khung tên của bản vẽ chi tiết gồm những thông tin gì?

a)

Tên gọi

b)

Vật liệu chế tạo

c)

Tỉ lệ

d)

Cả ba đáp án trên

8.

Công dụng của bản vẽ chi tiết là:

a)

Dùng để chế tạo chi tiết máy

b)

Dùng để chế tạo và kiểm tra chi tiết mày

c)

Dùng để kiểm tra chi tiết máy

d)

Đáp án khác

9.

Đâu là tỉ lệ thu nhỏ trong các tỉ lệ sau?

a)

5 : 2

b)

5 : 1

c)

1 : 1

d)

1 : 2

10.

Hình chiếu đứng của hình hộp chữ nhật có hình dạng:

a)

Hình vuông

b)

Hình chữ nhật

c)

Hình tam giác

d)

Hình lăng trụ

11.

Khi đọc bản vẽ chi tiết, phải đọc nội dung gì trước?

a)

Hình biểu diễn

b)

Kích thước

c)

Yêu cầu kĩ thuật

d)

Khung tên

12.

Nét liền mảnh thể hiện:

a)

Đường tâm, đường trục đối xứng

b)

Cả 3 đáp án trên

c)

Đường kích thước và đường giống

d)

Cạnh thấy, đường bao thấy

13.

Từ khổ giấy A2 muốn có khổ giấy nhỏ hơn là khổ giấy A3 ta làm như thế nào?

a)

Chia đôi chiều dài khổ giấy

b)

Chia đôi khổ giấy

c)

Chia đôi chiều rộng khổ giấy

d)

Cả B và C đều đúng.

14.

Để vẽ đường tâm, đường trục đối xứng, cần dùng loại nét vẽ nào?

a)

Nét liền mảnh

b)

Nét gạch dài - chấm - mảnh

c)

Nét liền đậm

d)

Nét đứt mảnh

15.

Có mấy loại phép chiếu?

a)

1

b)

3

c)

2

d)

4

16.

Cách ghi kích thước nào sau đây là đúng?

a)

[diagram] 30

b)

[diagram] 30

c)

[diagram] 30

d)

[diagram] 30 =)

17.

Vị trí các hình chiếu trên bản vẽ được biểu diễn là:

a)

Hình chiếu bằng ở dưới hình chiếu đứng, hình chiếu cạnh ở bên phải hình chiếu đứng

b)

Hình chiếu bằng ở trên hình chiếu đứng, hình chiếu cạnh ở bên trái hình chiếu đứng

c)

Hình chiếu bằng ở dưới hình chiếu đứng, hình chiếu cạnh ở bên trái hình chiếu đứng

d)

Hình chiếu bằng ở trên hình chiếu đứng, hình chiếu cạnh ở bên phải hình chiếu đứng

18.

Mặt phẳng thẳng đứng ở chính diện gọi là:

a)

Mặt phẳng hình chiếu đứng

b)

Mặt phẳng hình chiếu cạnh

c)

Mặt phẳng hình chiếu bằng

d)

Mặt phẳng hình chiếu

19.

Có mấy khổ giấy chính?

a)

2

b)

4

c)

5

d)

3

20.

Để các hình chiếu cùng nằm trên một mặt phẳng thì sau khi chiếu theo phương pháp chiếu góc, ta phải quay mặt phẳng hình chiếu bằng và mặt phẳng hình chiếu cạnh một góc bao nhiêu?

a)

90°

b)

120°

c)

180°

d)

30°

21.

Cho vật thể giá chữ L. Vật thể giá chữ L có hình chiếu đứng là:

a)

A.

b)

B.

c)

C.

d)

D. Đáp án khác

22.

Đâu là kích thước của khổ giấy A1?

a)

841 x 594

b)

297 x 210

c)

1 189 x 841

d)

420 x 297

23.

Trên bản vẽ kĩ thuật có các tỉ lệ là:

a)

Tỉ lệ thu nhỏ

b)

Tỉ lệ nguyên hình

c)

Tỉ lệ phóng to

d)

Cả 3 đáp án trên

24.

Phần kích thước trong bản vẽ chi tiết dùng để làm gì?

a)

Dùng để chế tạo chi tiết máy

b)

Dùng để kiểm tra chi tiết máy

c)

Dùng để chế tạo và kiểm tra chi tiết máy

d)

Đáp án khác

25.

Để nhận được hình chiếu cạnh, cần chiếu vuông góc vật thể theo hướng chiếu nào?

a)

từ phải sang trái

b)

từ trái sang phải

c)

từ trên xuống dưới

d)

từ trước ra sau

26.

Kích thước trên bản vẽ kĩ thuật tính theo đơn vị:

a)

cm

b)

dm

c)

mm

d)

m

27.

Người công nhân căn cứ vào đâu để chế tạo chi tiết máy đúng như yêu cầu của người thiết kế?

a)

A. Bản vẽ lắp

b)

B. Bản vẽ chi tiết

c)

C. Cả ba đáp án trên

d)

D. Bản vẽ nhà

28.

Khối đa diện được bao bởi:

a)

Các hình trụ

b)

Các hình tam giác cân

c)

Các hình đa giác phẳng

d)

Các hình chữ nhật

29.

Tại sao khi lắp bản vẽ chi tiết phải nghiên cứu, đọc tài liệu có liên quan?

a)

Để hiểu công dụng chi tiết

b)

Để hiểu yêu cầu kĩ thuật của chi tiết

c)

Cả A và B đều đúng

d)

Cả A và B đều sai

30.

Trong các khổ giấy chính, khổ giấy có kích thước lớn nhất là:

a)

A4

b)

Các khổ giấy có kích thước như nhau

c)

A0

d)

A1

31.

Kích thước trên bản vẽ kĩ thuật có đơn vị:

a)

dm

b)

cm

c)

Tùy từng bản vẽ

d)

mm

32.

Tên các khổ giấy chính là:

a)

A. A0, A1, A2

b)

B. A0, A1, A2, A3, A4

c)

C. A0, A1, A2, A3

d)

D. A3, A1, A2, A4

33.

Trình tự đọc bản vẽ chi tiết là:

a)

Khung tên, hình biểu diễn, kích thước, yêu cầu kĩ thuật

b)

Khung tên, kích thước, hình biểu diễn, yêu cầu kĩ thuật

c)

Hình biểu diễn, khung tên, kích thước, yêu cầu kĩ thuật

d)

Hình biểu diễn, kích thước, khung tên, yêu cầu kĩ thuật

34.

Khi chiếu một vật thể lên một mặt phẳng, hình nhận được trên mặt phẳng đó gọi là:

a)

hình chiếu

b)

vật chiếu

c)

mặt phẳng chiếu

d)

vật thể

35.

Phép chiếu vuông góc là phép chiếu có các tia chiếu:

a)

Song song với nhau và vuông góc với mặt phẳng chiếu

b)

Song song với nhau

c)

Song song với mặt phẳng cắt

d)

Cùng đi qua một điểm

36.

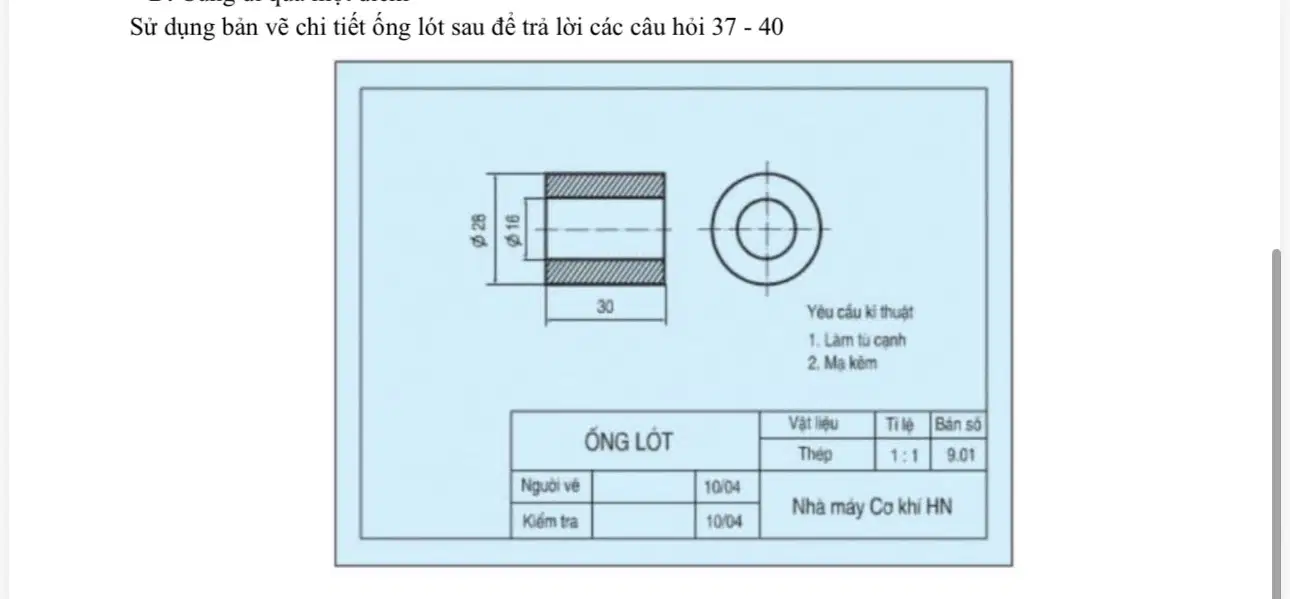

Bản vẽ ống lót được vẽ theo tỉ lệ nào?

a)

1 : 1

b)

2 : 1

c)

1 : 2

d)

9 : 1

37.

Hình biểu diễn của ống lót gồm

a)

Hình chiếu đứng, hình chiếu bằng, hình chiếu cạnh

b)

Hình chiếu đứng, hình chiếu cạnh

c)

Hình chiếu đứng, hình chiếu bằng

d)

Các đáp án trên đều đúng

38.

Kích thước chung của ống lót là

a)

30, 28, 16

b)

30, Ø28

c)

30, Ø16

d)

Ø28, Ø16

39.

Yêu cầu kĩ thuật về gia công là:

a)

Làm tủ cạnh

b)

Mạ kẽm

c)

Cả A và B đều đúng

d)

Cả A và B đều sai
