WorksheetsSLOOF
Total questions: 41
Worksheet time: 21mins
Apa yang dimaksud dengan sloof?
Sloof adalah sebuah struktur balok (beton bertulang) yang terletak persis di atas pondasi batu kali yang diletakkan secara horizontal sepanjang pasangan pondasi itu sendiri. Sloof biasanya terbuat dari konstruksi beton bertulang.
Sloof adalah jenis atap rumah yang terbuat dari genteng tanah liat.
Sloof adalah lapisan pelindung pada permukaan dinding luar bangunan.
Sloof adalah pondasi tiang pancang yang digunakan untuk gedung bertingkat.
Sloof biasanya terbuat dari:
Kayu
Baja
Beton bertulang
Batu bata

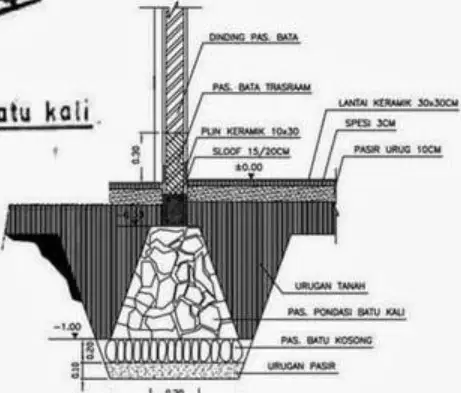

Fungsi dari 'urugan pasir' pada pondasi batu kali adalah...
Sebagai lapisan peresapan air dan perata permukaan pondasi
Sebagai bahan utama struktur pondasi
Untuk memperkuat dinding bangunan
Sebagai pelapis akhir pondasi
Lapisan manakah yang berada paling bawah pada pondasi batu kali?
Urugan tanah
Urugan pasir
Sloof
Lantai keramik
Fungsi utama sloof adalah untuk ______ gaya/tekanan akibat beban dari atas suatu bangunan ke pondasi dibawahnya.
meratakan
menambah
mengurangi
menghilangkan
Salah satu guna sloof adalah mencegah keretakan dinding bangunan diatas pondasi dapat dihindari.
Benar
Salah
Sloof berfungsi untuk mencegah terjadinya penurunan bangunan.
Benar
Salah
Sloof dapat mencegah merembesnya air melalui pori-pori bata (gaya kapilaritas) yang dapat mengakibatkan dinding menjadi lembab.
Benar
Salah
Konstruksi sloof dari beton bertulang dapat digunakan di atas pondasi batu kali dengan perlengkapan kolom praktis pada jarak dinding kurang lebih 3 m. Untuk bangunan seperti apa sloof beton bertulang ini digunakan?
Bangunan bertingkat
Bangunan tidak bertingkat
Bangunan bertingkat dua
Bangunan bertingkat tiga
Berdasarkan penjelasan berikut: Ukuran lebar / tinggi sloof beton bertulang adalah >15 / 20 cm. Berapakah ukuran minimum tinggi sloof beton bertulang menurut penjelasan di atas?
20 cm
10 cm
15 cm
25 cm
Fungsi dari pondasi pada struktur bangunan adalah...
menopang dan mendistribusikan beban bangunan ke tanah
menghiasi tampilan luar bangunan
mengatur sirkulasi udara dalam bangunan
menyerap air hujan dari atap
Kolom Praktis pada gambar memiliki ukuran...
15/15
10/10
20/20
12/12
Dinding pada gambar terbuat dari...
bata
kayu
besi
kaca
Pada gambar teknik pondasi menerus, tulangan memanjang kolom menerus harus melewati balok sloof dan ditancapkan ke dalam balok sloof.
True
False
Besi tulangan minimal untuk sloof adalah berdiameter ________ mm sejumlah ________ buah.
12 mm, 4 buah
10 mm, 2 buah
8 mm, 6 buah
16 mm, 3 buah
Begel ukuran diameter ________ mm disusun dengan jarak ________ cm.
8 mm, 15 cm
10 mm, 10 cm
6 mm, 20 cm
12 mm, 25 cm
Besi tulangan harus mempunyai kuat tarik ________ kg/cm2.
2400 kg/cm2
1500 kg/cm2
1800 kg/cm2
2000 kg/cm2
Campuran untuk mengecor beton yang digunakan adalah ________.
1Ps:2Ps:3Pk
1Ps:1Ps:2Pk
2Ps:3Ps:4Pk
1Ps:3Ps:5Pk
Fungsi utama dari balok beton bertulang yang menghubungkan foot plate pada pondasi setempat adalah...
Menjaga kestabilan dan distribusi beban antar pondasi
Sebagai elemen arsitektural dekoratif
Mengurangi kebutuhan tulangan pada kolom
Mempercepat proses pengecoran pondasi
Apa yang dimaksud dengan kolom dalam struktur bangunan?
batang tekan vertikal dari rangka struktur yang memikul beban dari balok.
bagian struktur yang berfungsi sebagai atap bangunan.
elemen horizontal yang menghubungkan dua dinding.
pondasi yang berada di bawah tanah.
Berapakah diameter minimal besi tulangan untuk kolom?
Ø10mm
Ø8mm
Ø12mm
Ø16mm
Perbandingan minimum campuran beton yang dianjurkan untuk kolom adalah:
1 bagian semen, 2 bagian pasir, 3 bagian kerikil, 1/2 bagian air
2 bagian semen, 3 bagian pasir, 1 bagian kerikil, 1 bagian air
1 bagian semen, 3 bagian pasir, 2 bagian kerikil, 1 bagian air
1 bagian semen, 1 bagian pasir, 2 bagian kerikil, 1/2 bagian air
Apa fungsi dari tulangan memanjang kolom yang melewati balok sloof dan ditekuk ke dalam?
Memberikan kekuatan tambahan pada sambungan antara kolom dan sloof agar struktur lebih kokoh.
Mengurangi berat total struktur bangunan.
Mempercepat proses pengecoran beton.
Menghemat penggunaan material beton.
Apa fungsi dari tulangan pengaku di sudut?
Memberikan kekuatan tambahan pada sudut sloof agar tidak mudah retak atau patah.
Sebagai hiasan pada struktur bangunan.
Mengurangi biaya pembangunan secara signifikan.
Mempercepat proses pengecoran beton.
Kekuatan tarik baja minimum yang disyaratkan untuk pengecoran beton adalah _________.
2400 kg/cm2
1800 kg/cm2
1500 kg/cm2
3000 kg/cm2
Pengecoran beton harus dilakukan secara _________.
berkesinambungan
terputus-putus
acak
perlahan-lahan
Bahan pasir dan kerikil harus bersih dan air pencampur tidak boleh mengandung _________.
lumpur
gula
minyak
garam
Pengadukan beton sedapat mungkin menggunakan alat pencampur beton yang disebut _________.
beton molen
cangkul
sekop
ember
Apabila pencampuran beton dilakukan secara manual, dianjurkan untuk menggunakan bak dari bahan _________ atau bahan lain yang kedap air.
metal
kayu
plastik
kain
Berdasarkan gambar detail pondasi dan kolom, sebutkan istilah untuk bagian yang berada di antara pondasi menerus dan kolom tengah!
Sloof
Ring Balok
Balok Lantai
Dinding
Pada gambar, berapakah nilai maksimum s.4 menurut keterangan di dalam kotak?
10 cm
8 cm
12 cm
15 cm
Menurut gambar, tulangan memanjang kolom menerus harus melewati balok sloof dan ditakik ke dalam balok sloof.
True
False
Pada gambar, s.3 max = 2/3 h2 atau 20 cm, yang manakah yang dipilih?
Nilai terbesar
Nilai terkecil
Diameter tulangan utama untuk balok lintel, ring balok dan kolom minimum adalah ____ mm, dan untuk sengkang minimum ____ mm dengan jarak as ke as sengkang ____ cm.
10; 6; 15
12; 8; 20
8; 5; 10
16; 10; 25
Agar diperoleh efek angkur yang maksimum dari besi tulangan, pada setiap ujung tulangan harus ditekuk ke arah dalam balok hingga ____°.
115°
90°
135°
100°
Untuk mencegah terjadinya retak pada sudut-sudut bukaan pintu dan jendela, maka dipasang kolom-kolom pengaku yang menerus dari balok lintel ke balok _____. Isilah bagian yang kosong!
sloof/balok pengikat
ring balk
plat lantai
pondasi
Berapakah ukuran penampang kolom minimum menurut informasi di atas?
10 cm x 10 cm
15 cm x 15 cm
20 cm x 20 cm
25 cm x 25 cm
Berdasarkan penjelasan berikut: Kolom ini merupakan kolom beton yang ditulangi dengan batang tulangan pokok memanjang, yang pada jarak spasi tertentu diikat dengan pengikat sengkang ke arah lateral. Tulangan ini berfungsi untuk memegang tulangan pokok memanjang agar tetap kokoh pada tempatnya. Terlihat dalam gambar 1.(a). Apa fungsi dari tulangan sengkang pada kolom beton bertulang?
Untuk memegang tulangan pokok memanjang agar tetap kokoh pada tempatnya.
Untuk menambah berat kolom beton.
Untuk mempercepat proses pengerjaan kolom.
Untuk memperindah tampilan kolom beton.
Perhatikan gambar penampang kolom berikut. Bagian manakah yang berfungsi sebagai pengikat?
Tulangan pokok memanjang
Sengkang
Spasi
Penampang
Apa fungsi utama dari tulangan spiral pada kolom?
Memberi kemampuan kolom untuk menyerap deformasi cukup besar sebelum runtuh dan mencegah kehancuran seluruh struktur sebelum redistribusi momen dan tegangan.
Sebagai elemen dekoratif pada kolom agar terlihat lebih menarik.
Mengurangi berat total kolom tanpa mempengaruhi kekuatan struktur.
Meningkatkan daya tahan kolom terhadap serangan rayap.
Perhatikan gambar penampang kolom berikut. Manakah dari bagian berikut yang merupakan pengikat spiral?
A. Tulangan pokok memanjang
B. Sengkang
C. Pengikat spiral
D. Spasi
