WorksheetsTeoria sui diodi
Total questions: 65
Worksheet time: 47mins
Qual è il ruolo della regione di svuotamento in una giunzione p-n?
A. Favorisce il passaggio dei portatori maggioritari
B. È ricca di elettroni liberi
C. È priva di portatori di carica liberi
D. Genera corrente di diffusione
Qual è la funzione principale di una giunzione p-n in un diodo?
D. Generare elettricità da calore
C. Aumentare la resistenza elettrica
B. Permettere il passaggio della corrente in una sola direzione
A. Bloccare il flusso di corrente in entrambe le direzioni
Che cosa accade quando si applica una tensione inversa a una giunzione p-n?
D. La giunzione si rompe
A. La corrente aumenta rapidamente
B. La giunzione si surriscalda
C. La corrente rimane molto bassa
Qual è l'effetto della temperatura sulla conduttività di una giunzione p-n?
D. Rende la giunzione completamente isolante
C. Non ha alcun effetto sulla conduttività
B. Diminuisce la conduttività con l'aumento della temperatura
A. Aumenta la conduttività con l'aumento della temperatura
Quale tipo di atomo (impurezza drogante) viene usato per il drogaggio di tipo n?
A. Boro
B. Indio
C. Fosforo
D. Gallio
Cosa accade al diodo in polarizzazione inversa?
A. La corrente di diffusione aumenta
B. Il diodo conduce pienamente
C. Circola solo la corrente di deriva (dei portatori minoritari)
D. Il diodo si comporta come un corto circuito
Qual è la tensione di soglia tipica di un diodo al silicio?
A. 0,3 V
B. 0,7 V
C. 1,5 V
D. 5 V
In quale condizione si verifica l’effetto Zener?
A. In polarizzazione diretta
B. Quando la tensione inversa supera 5 V
C. Quando la tensione inversa è inferiore a 5 V
D. Quando la corrente di deriva è nulla
Quale parametro influenza la corrente di deriva?
A. Tensione esterna
B. Tipo di drogaggio
C. Temperatura
D. Frequenza del segnale
Qual è l'effetto di una maggiore concentrazione di drogaggio su una giunzione p-n?
C. Aumenta la corrente di conduzione
D. Non ha alcun effetto
A. Aumenta la resistenza
B. Diminuisce la corrente di saturazione
Qual è la principale differenza tra un diodo al silicio e un diodo al germanio?
C. La capacità di condurre corrente
B. La dimensione fisica
D. Il materiale di costruzione
A. La tensione di soglia
Il diodo è un componente
Attivo lineare
Passivo non lineare
Attivo non lineare
Passivo lineare
Il diodo reale in polarizzazione diretta ha una resistenza
zero
Molto Bassa
Infinita
Molto alta
Il diodo reale in polarizzazione inversa ha una resistenza
zero
Molto Bassa
Infinita
Molto alta
Quale tra questi materiali NON è utilizzato nei diodi?
Silicio
Germanio
Arseniuro di Gallio
Alluminio

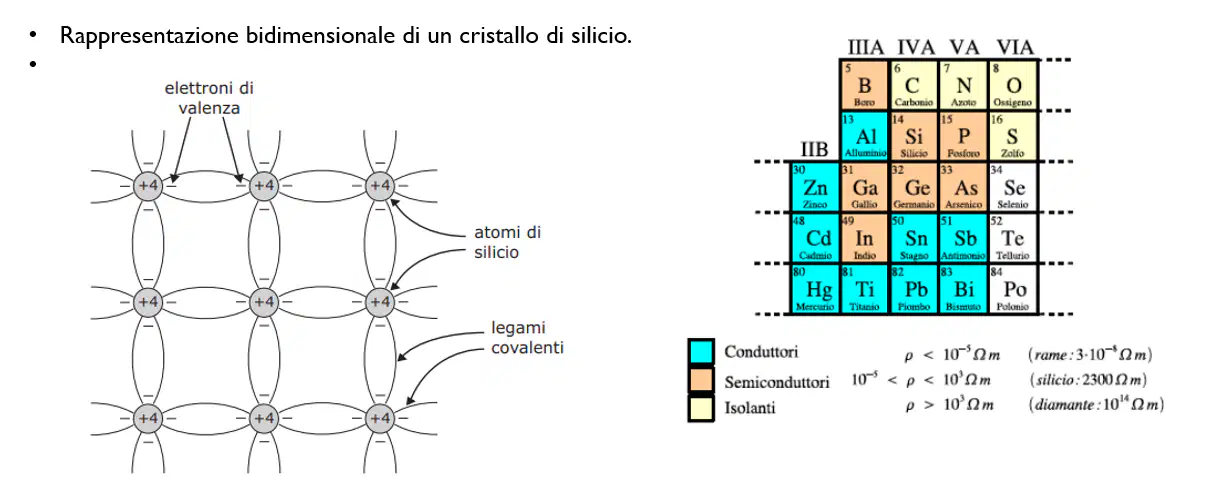

Gli elettroni di valenza del Silicio sono:
2
4
3
5
Se in un materiale tetravalente si aggiungono atomi pentavalenti, si ottiene:
Drogaggio di tipo N
Drogaggio di tipo P
Se in un materiale tetravalente si aggiungono atomi trivalenti, si ottiene:
Drogaggio di tipo N
Drogaggio di tipo P
La tensione di soglia di un diodo reale è:
Zero
0,7V
Dipende dal tipo di Diodo
Dipende dalla tensione applicata
Nella giunzione P-N la zona che viene a crearsi è chiamata:
Di traslazione
Di svuotamento
Di elettroni Liberi
Di campo
In polarizzazione diretta la zona di Svuotamento:
Diminuisce
Rimane costante
Aumenta
Si annulla
In polarizzazione inversa la zona di Svuotamento:
Diminuisce
Rimane costante
Aumenta
Si annulla
Il seguente circuito rappresenta :
Un ponte a diodi
Un diodo in polarizzazione diretta
un diodo led con corrente costante
Uno zener in polarizzazione inversa
L'uscita di questo circuito è:
L'uscita di questo circuito è:
Quale è lo scopo della resistenza R in questo circuito?
Aumentare la caduta di tensione su D
Limitare la corrente sul diodo D
Aumentare la corrente sul diodo D
Abbassare la tensione dul diodo D
Come si chiama questo circuito?
diodi e condensatori
duplicatore di tensione
raddrizzatore di picco
fissatore
Nel circuito in figura, quanto varrà la tensione in uscita ai capi del resistore da 10kΩ?
80 V
50 V
120 V
170 V
Quale unità di misura si utilizza per la corrente elettrica?
Volt (V)
Ampere (A)
Ohm (Ω)
Watt (W)
Secondo la legge di Kirchhoff ai nodi, la somma delle correnti entranti in un nodo è:
Uguale alla somma delle correnti uscenti
Maggiore della somma delle correnti uscenti
Minore della somma delle correnti uscenti
Nulla
Il diodo è un componente elettronico che:
Consente il passaggio della corrente solo in un verso
Aumenta la tensione di un circuito
Trasforma l’energia elettrica in meccanica
Regola la frequenza della corrente alternata
Quale dei seguenti componenti è utilizzato per limitare la corrente in serie con un diodo?
Un condensatore
Un resistore
Un trasformatore
Un induttore
Cosa succede quando abbiamo la semionda positiva nel ponte di Graetz?
Conducono i diodi 1 e 2
Conducono i diodi 1 e 3
Conducono i diodi 2 e 3
Conducono i diodi 3 e 4
In un diodo cosa succede quando la tensione sull'anodo del diodo è maggiore della tensione sul catodo?
Il diodo esplode
Il diodo conduce
Il diodo si spegne
Il diodo si riscalda
(FACOLTATIVA) L'immagine in figura rappresenta un trasformatore:
a vuoto
a carico
in corto circuito
in sovra tensione
Superato il valore della tensione di soglia in un diodo, la corrente:
Diminuisce esponenzialmente
Si azzera
Cresce esponenzialmente
Triplica
La corrente inversa di saturazione è dovuta:
Alle cariche minoritarie.
Alle cariche maggioritarie.
Alla tensione di soglia.
All'effetto Zener.
Un diodo ideale si comporta come un cortocircuito quando:
è polarizzato inversamente.
la tensione di soglia è negativa.
la sua temperatura di giunzione è superiore a 50°.
è polarizzato direttamente.
Nel normale funzionamento un diodo Zener:
è polarizzato direttamente.
ha una tensione di soglia nulla.
ha una resistenza termica infinita.
è polarizzato inversamente.
Nel limitatore a soglia qualunque (diodo + generatore di tensione continua) con carico, la tensione di uscita è limitata al valore:
Vs.
E.
Vs + E.
Vs - E.
La giunzione P di un diodo è drogata:
con materiali pentavalenti.
con materiali trivalenti.
con materiali tetravalenti.
con materiale intrinseco.
Quale immagine mostra l'uscita di un'onda sinusoidale dopo che ha attraversato un raddrizzatore a semplice semionda?
Quale immagine mostra l'uscita di un'onda sinusoidale dopo che ha attraversato un raddrizzatore a doppia semionda?
Sapendo che i diodi sono ideali e le resistenze da 1 K Ohm quali diodi sono in conduzione
D1
D2
D4
D1
D3
D4
D2
D3
D4
D2
D3
D4
D1
D3
D2
Utilizzando il modello a soglia con Vs=0,7 V ,
determinare quali diodi sono in conduzione
e in domande successive
determinare la tensione di uscita vo per vi =9 V
Ipotesi 2: D1 interdetto, D2 in conduzione
Ipotesi 1: D1 e D2 in conduzione
Ipotesi 3: D1 interdetto e D2 interdetto
Quale caratteristica di trasferimento corrisponde allo schema proposto?
Quale caratteristica di trasferimento corrisponde allo schema proposto?
Quale caratteristica di trasferimento corrisponde allo schema proposto?
Che voltaggio leggerà il multimetro settato in Volt visibile nella figura ?
poco più di 1 volt
poco più di 6 Volt
poco meno di 6 Volt
poco meno di 8 Volt
Che voltaggio leggerà il multimetro settato in Volt visibile nella figura ?
una volta compreso quali diodi siano in conduzione e quali interdetti
dovreste vedere che è una rete con due nodi.
Quale teorema delle reti ci permette di fare pochi calcoli
poco più di 1 volt
poco più di 7 Volt
poco più di 6 Volt
poco più di 8 Volt
Che voltaggio leggerà il multimetro settato in volt nell'ipotesi che i diodi sono ideali con tensione di soglia 0,7V ed il diodo led ha tensione di soglia 2,2 Volt ?
5,3 V
6,7 V
2,2 Volt
0,7 Volt
Che voltaggio leggerà il multimetro settato in volt nell'ipotesi che i diodi sono ideali con tensione di soglia 0,7V ed il diodo led ha tensione di soglia 2,2 Volt ?
5,3 V
6,7 V
2,2 Volt
0,7 Volt
0 Volt
Che voltaggio leggerà il multimetro settato in volt nell'ipotesi che i diodi sono ideali con tensione di soglia 0,7V ed il diodo led ha tensione di soglia 2,2 Volt ?
5,3 V
6,7 V
2,2 Volt
0,7 Volt
0 Volt
Che voltaggio leggerà il multimetro settato in volt nell'ipotesi che i diodi sono ideali con tensione di soglia 0,7V ed il diodo led ha tensione di soglia 2,2 Volt ?
5,3 V
6,7 V
2,2 Volt
0,7 Volt
0 Volt
Immaginando i diodi ideali e con tensione di soglia 0.7 V ed anche i LED ideali con tensione di soglia 2.2 V
che valore di tensione è ipotizzata misutata dal multimetro ?
circa 2 V
circa 0,7 V
circa 5 V
circa 6 V
circa 0 V
Immaginando i diodi ideali e con tensione di soglia 0.7 V ed anche i LED ideali con tensione di soglia 2.2 V
che valore di tensione è ipotizzata misutata dal multimetro ?
circa 2 V
circa 0,7 V
circa 5 V
circa 6 V
circa 0 V
Immaginando i diodi ideali e con tensione di soglia 0.7 V ed anche i LED ideali con tensione di soglia 2.2 V
che valore di tensione è ipotizzata misutata dal multimetro ?
circa 2 V
circa 0,7 V
circa 5 V
circa 6 V
circa 0 V

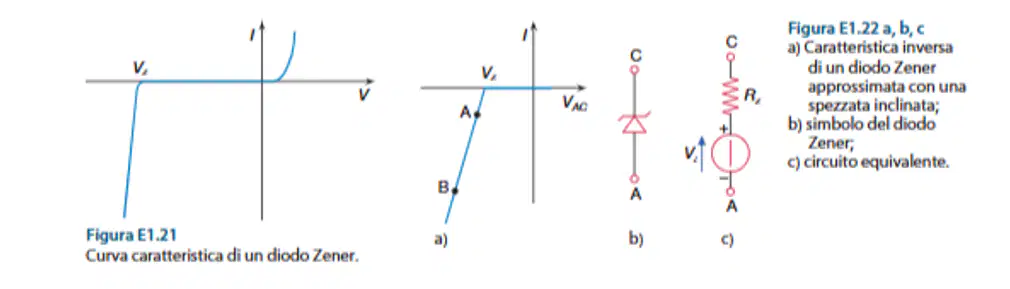

Quale caratteristica rappresenta il funzionamento del diodo zener e in quale polarizzazione principale ci interessa del diodo zener nella figura presentata nell'immagine a sinistra ?
in polarizzazione DIRETTA
in polarizzazione INVERSA
in polarizzazione DIRETTA
in polarizzazione INVERSA
Quale tensione aspettiamo ai morsetti indicati con Vout
circa 5.1 Volt
circa 0.7 Volt
circa 12 Volt
circa 5.9 Volt
circa 3 Volt
Immaginando il circuito a sinistra alimentato in corrente alternata, quale forma di corrente è aspettabile nella resistenza ?
Immaginando il circuito a sinistra alimentato in corrente alternata, quale forma di corrente è aspettabile nella resistenza ?
Il diodo Zener è un diodo speciale che può ..
funzionare solo in polarizzazione diretta
funzionare solo in polarizzazione inversa
funzionare sia in polarizzazione diretta che inversa
In polarizzazione diretta il diodo Zener funziona come un normale diodo.
vero
falso
Il punto BLU sulla caratteristica si trova nella zona di ..
zener
polarizzazione diretta
polarizzazione inversa
non si può dire
Il punto BLU sulla caratteristica si trova nella zona di ..
zener
polarizzazione diretta
polarizzazione inversa
non si può dire
