WorksheetsGiới Thiệu: Relay Thời Gian Là Gì?
Total questions: 10
Worksheet time: 5mins
Khái niệm nào mô tả đúng nhất về relay thời gian (Timer)?
Thiết bị khuếch đại tín hiệu analog
Thiết bị trì hoãn thời gian đóng, mở các tiếp điểm bằng mạch điện tử
Công tắc cơ khí đóng cắt tức thời không trễ
Bộ nguồn chuyển đổi AC-DC
Chức năng chính của bộ mạch điện tử trong relay thời gian là gì?
Tạo điện áp nuôi cho tải
Điều khiển thời gian đóng, cắt của các tiếp điểm relay
Bảo vệ quá dòng cho động cơ
Chuyển đổi tần số nguồn điện

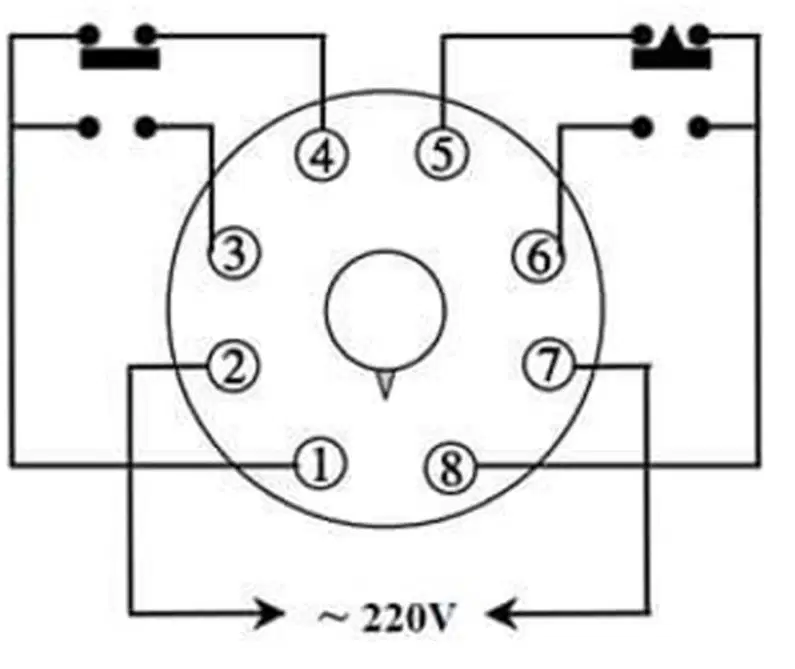

Theo sơ đồ chân timer on-delay 8 chân, cặp chân nào là tiếp điểm tức thời?
Chân 8-5 và 8-6
Chân 1-3 và 1-4
Chân 2-7 và 3-4
Chân 5-6 và 7-8
Một relay thời gian ON-Delay được cấp nguồn cuộn dây tại chân 2-7. Sau thời gian trễ t đã cài đặt, hành vi nào đúng?
Mọi tiếp điểm đều trở về trạng thái ban đầu
Chỉ các tiếp điểm định thời chuyển trạng thái, tiếp điểm tức thời đã đổi ngay khi cấp nguồn
Không có tiếp điểm nào thay đổi
Tiếp điểm tức thời chuyển trạng thái sau t
Trong sơ đồ thời gian của timer OFF-Delay, điều gì xảy ra với Output khi Input chuyển từ off sang on?
Output on ngay lập tức, không trễ
Output off ngay lập tức rồi mới on sau thời gian t
Output giữ off cho đến khi hết thời gian t mới on
Output dao động on/off liên tục trong thời gian t

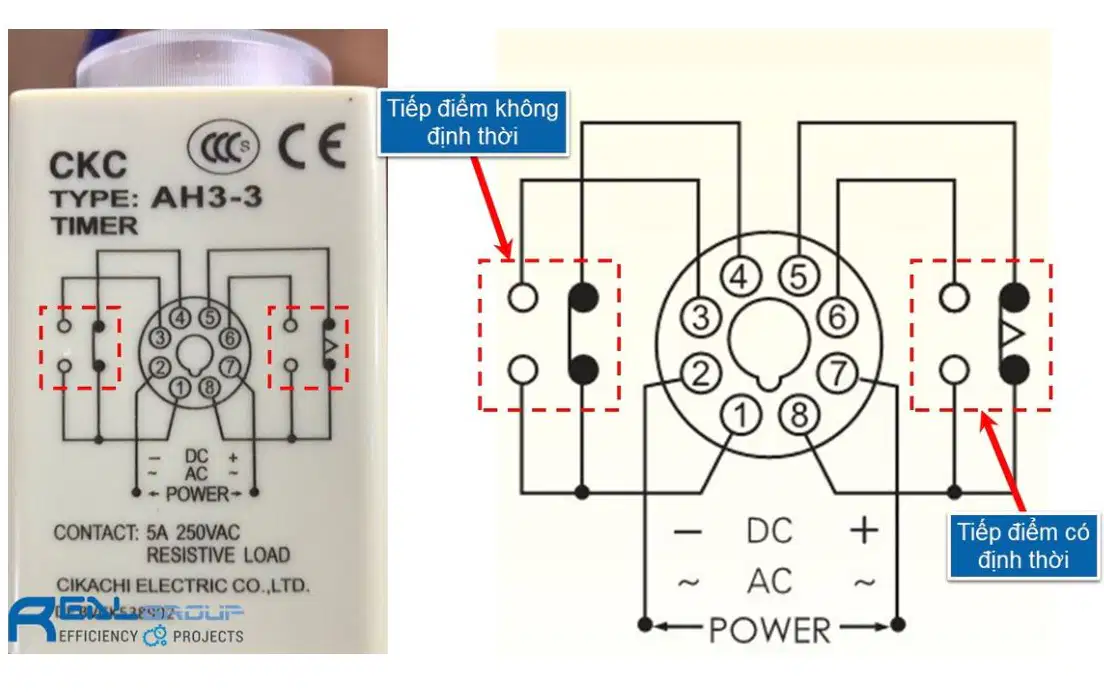

Theo sơ đồ CKC AH3-3, phần nguồn POWER của timer có thể nhận loại nguồn nào?
Chỉ DC
Chỉ AC
Cả DC và AC
Không cần nguồn nuôi
Khi cần thiết lập trình tự đóng cắt các mạch phụ tải, thiết bị nên được ưu tiên sử dụng là gì?
Rơle trung gian không có trễ
Rơle thời gian (timer)
Cầu chì
Aptomat
Điều gì xảy ra với rơ le On-Delay khi ngắt điện?
Tiếp điểm duy trì trạng thái thêm một khoảng trễ rồi mới trở về ban đầu
Thời gian tích lũy trở về 0 và tiếp điểm trở lại trạng thái ban đầu
Tiếp điểm đóng vĩnh viễn
Tự động chuyển sang chế độ Off-Delay
Theo bảng chuẩn, kí hiệu cuộn dây của Timer (TR) theo chuẩn IEC được biểu diễn như thế nào?
Hình tròn có chữ TR bên trong
Hình chữ nhật có phần tô đen và ký hiệu A1, A2
Hai gạch song song kèm mũi tên cong
Một tiếp điểm thường mở có mũi tên chỉ vào
So sánh chuẩn Mỹ, Nhật cho ON-Delay và OFF-Delay: ký hiệu cuộn dây TR có khác nhau không?
Khác: ON-Delay là hình tròn, OFF-Delay là hình vuông
Giống nhau: đều là hình tròn có chữ TR
Khác: ON-Delay có chữ TO, OFF-Delay có chữ TC
Giống nhau: đều là hình chữ nhật có A1, A2
