sistem kelistrikan sepeda motor

Total questions: 186

Worksheet time: 2hrs 11mins

Name
Class
Date
1.

Wawan sedang melakukan perawatan pada alat Mechanic Truster Tools di bengkel. Dari pernyataan dibawah ini yang bukan perlakuan perawatan pada Mechanic Truster Tools adalah :

a)

Penggunaan alat – alat harus sesuai dengan fungsi dan ukuran baut/ mur/ screw

b)

Selesai pemakaian dibersihkan

c)

Tidak masalah memodifikasi/ merubah fungsi Mechanic Truster Tools

d)

Penempatan tersusun rapih tidak berantakan/ditumpuk

2.

Ketika Nur mencoba menyalakan lampu sepeda motornya, lampu tersebut tidak menyala meskipun saklar lampu sudah diaktifkan. Untuk mencari tahu penyebabnya, Nur melakukan beberapa pemeriksaan, kecuali..

a)

Pemeriksaan putaran mesin

b)

Memeriksa kondisi (tegangan) baterai

c)

Memeriksa sekring

d)

Memeriksa ignition coil

3.

Ina sedang melakukan perawatan pada kendaraan yang dilengkapi dengan sistem PGM-FI. Dia perlu melakukan pembacaan dan penghapusan history gangguan sistem tersebut. Alat apa yang harus dia gunakan untuk melakukan tugas ini?

a)

SCS Conector

b)

avo meter

c)

fuel pressure gauge

d)

test probe

4.

Agus sedang melakukan pengaturan pada sistem PGM-Fi motornya. Ia ingin mengetahui kedipan panjang MIL yang ditunjukkan pada sistem tersebut. Kedipan panjang MIL pada sistem PGM-Fi mewakili ..... Kedipan

a)

10

b)

5

c)

30

d)

2

5.

Rina sedang mempelajari gambar suspensi motor di buku tekniknya. Dia melihat gambar suspensi di bawah ini dan bertanya, apa nama komponen yang ditunjukkan nomor 3?

a)

Pegas

b)

Tabung dalam

c)

Seal debu

d)

Tabung

6.

Joko sedang melakukan perawatan pada saringan udara dry paper di bengkel motornya. Ia ingin tahu prosedur yang tepat untuk merawat saringan tersebut. Apa yang sebaiknya ia lakukan?

a)

Cuci dengan air atau cairan pembersih

b)

Bersihkan dengan angin bertekanan

c)

Tidak dapat dibersihkan

d)

Lapisi dengan oli tipis

7.

Ketika Adi sedang mengendarai sepeda motor Honda miliknya, ia memperhatikan bahwa putaran mesin tinggi berperan penting dalam penggunaan sumber listrik. Namun, ia bertanya-tanya, peranan sumber listrik pada sepeda motor Honda pada saat putaran tinggi adalah, kecuali :

a)

Pengisian Baterai

b)

Untuk Lampu Kepala

c)

Untuk Klakson

d)

Untuk Starter

8.

Rahman sedang melakukan perawatan pada motornya dan perlu melepas baterai. Berikut adalah prosedur pelepasan baterai :

1. Lepaskan terminal positif (+) baterai.
2. Pastikan kunci kontak pada posisi "OFF".
3. Lepaskan baterai.
4. Lepaskan terminal negatif (-) baterai.

a)

A. 2-1-3-4

b)

B. 2-3-1-4

c)

C. 2-4-3-1

d)

D. 2-4-1-3

9.

Rina sedang belajar tentang listrik di sekolah. Dia bertanya kepada gurunya, "Satuan untuk mengukur hambatan dalam rangkaian listrik itu apa ya?"

a)

Ohm

b)

Volt

c)

Ampere

d)

Watt

10.

Yuni sedang mengisi cairan aki motornya. Tanpa sengaja, ia menelan sedikit cairan aki tersebut. Pertolongan pertama yang perlu dilakukan adalah..

a)

Menggosok gigi dan segera ke dokter

b)

Kumur - kumur dengan air putih dan segera ke dokter

c)

Kumur - kumur dengan cairan pembersih gigi dan segera ke dokter

d)

Kumur - kumur dengan susu putih dan segera ke dokter

11.

Diinsulator busi denso terdapat kode U 20 E P R 9 apa maksud dari tulisan 9 yang terdapat pada kode tersebut.

a)

Celah busi

b)

Kontruksi internal

c)

tingkat panas

d)

panjang ulir

12.

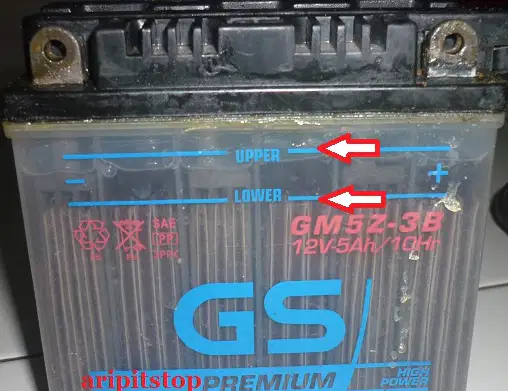

Joko sedang melakukan pemeriksaan pada baterai Valve Regulated Lead Acid (VRLA) di bengkel motornya. Ia ingin memastikan semua aspek baterai dalam kondisi baik. Namun, ia bingung mengenai item pemeriksaan mana yang tidak seharusnya ia lakukan. Dibawah ini yang bukan dari item pemeriksaan dari baterai VRLA adalah:

a)

Pemeriksaan tegangan baterai

b)

Pemeriksaan terminal baterai dan kabel

c)

Pemeriksaan kondisi fisik baterai

d)

Pemeriksaan ketinggian permukaan elektrolit

13.

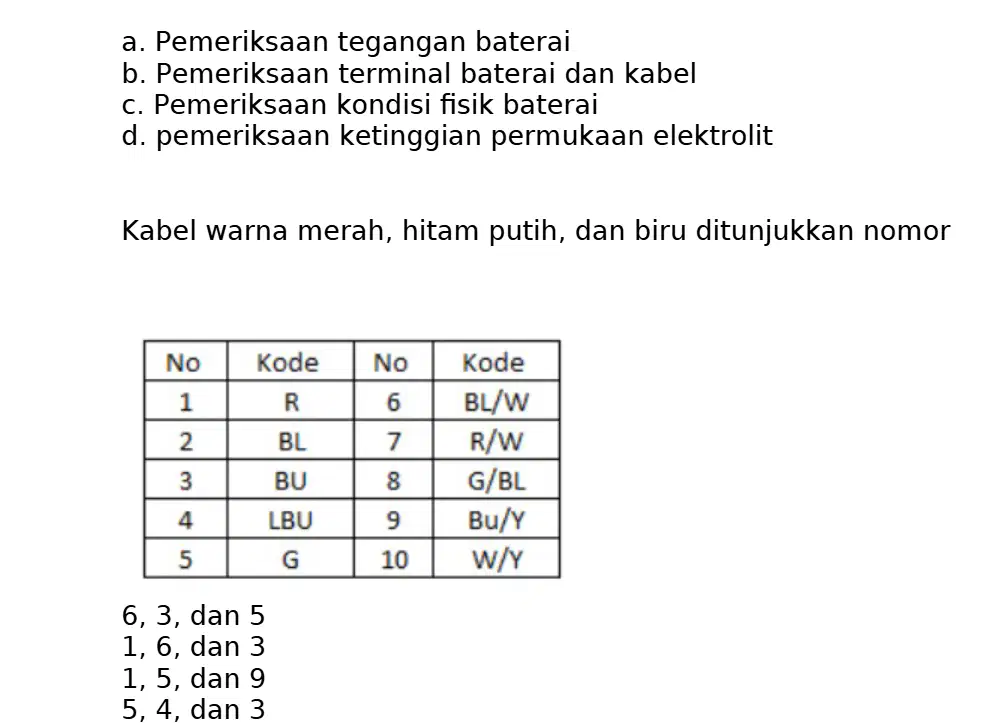

Kabel warna merah, hitam putih, dan biru ditunjukkan nomor

a)

6, 3, dan 5

b)

1, 6, dan 3

c)

1, 5, dan 9

d)

5, 4, dan 3

14.
Suara mesin motor Ibnu terdengar mengelitik saat dihidupkan, lalu ibnu berinisiatif untuk mengecek celah katup di bagian Blok Kepala silinder, langkah pertama yang ibnu harus lakukan saat penutup kepala silinder telah terbuka adalah...
a)
melakukan TOP terlebih dahulu
b)
membuka katup
c)
mensetel katup
d)
menyalakan mesin
e)
menutup kembali penutup kepala silinder
15.

Dedi memiliki 2 buah baterai dengan amper dan tegangan yang sama besar. Ia menyambungkan kedua baterai tersebut secara paralel. Apa yang terjadi pada tegangan dan arusnya?

a)

Teganganya bertambah arusnya berkurang.

b)

Teganganya tetap arusnya bertambah.

c)

Teganganya bertambah arusnya bertambah.

d)

Tegangan dan arusnya tetap.

16.

Rizky sedang melakukan pengukuran berat jenis accu untuk memastikan kondisi baterai sepeda motornya. Ia ingin tahu alat apa yang sebaiknya digunakan untuk pengukuran tersebut.

a)

Dial gauge.

b)

micrometer

c)

multimete

d)

hidrometer

17.

Yuni sedang memeriksa sistem pengapian sepeda motornya dan ingin tahu fungsi dari coil dalam sistem tersebut. Fungsi coil adalah

a)

Menaikan tegangan dari bateray

b)

Menurunkan tegangan dari bateray

c)

Menstabilkan tegangan dari bateray

d)

Mengalirkan tegangan dari bateray

18.

Fungsi sistem starter pada kendaraan adalah...

a)

Memutar poros engkol untuk menghidupkan mesin

b)

Untuk menghidupkan kendaraan

c)

Untuk melumasi mesin

d)

Supaya mesin dapat hidup lebih lama ( long life engine )

19.

Agus sedang mempelajari sistem starter pada sepeda motor. Dia menemukan bahwa ada dua jenis sistem starter, yaitu...

a)

Manual dan otomatis

b)

Primer dan sekunder

c)

Otomatis dan primer

d)

Manual dan elektrik

20.

Komponen sistem starter elektrik antara lain, kecuali...

a)

Motor stater

b)

Tombol stater

c)

Magnetic switch

d)

Kabel dan sekring

21.

Rahman sedang mempelajari cara kerja motor starter pada motornya. Ia menemukan bahwa prinsip kerja motor starter menganut prinsip...

a)

Kaidah tangan sakti

b)

Kaidah tangan kiri fleming

c)

Kaidah tangan kanan fleming

d)

Kaidah tangan fleming

22.

Surya sedang mencoba untuk menyalakan motornya yang sudah lama tidak digunakan. Ia menyadari bahwa sumber arus yang digunakan untuk menggerakkan motor stater berasal dari...

a)

Spul pengisian

b)

Baterai

c)

Spul pengapian

d)

Regulator/rectifier

23.

Ketika Joko sedang berkendara di malam hari, dia menyadari bahwa lampu tanda belok motornya tidak berfungsi dengan baik. Dia bertanya-tanya, komponen apa yang seharusnya mengedipkan lampu tanda belok tersebut?

a)

Regulator

b)

Relay

c)

Rectifyer

d)

Flaser

24.

Sistem kelistrikan yang berfungsi untuk menjamin baterai agar selalu penuh adalah

a)

Sistem starter

b)

Sistem penerangan

c)

Sistem bahan bakar

d)

Sistem pengisian

25.

komponen sistem pengisisan yang berfungsi untukmenyearahkantegangan AC menjadi DC adalah:

a)

baterai

b)

fuse

c)

generator

d)

rectifier

26.

Apakahkepanjangandari DC…

a)

Discharge Current

b)

Disposisi Current

c)

Direct Current

d)

Discharge Capasitor

27.

Alternator berfungsi untuk ...

a)

Menyearahkan arus bolak balik

b)

Menghasilkan arus AC

c)

Menyimpan arus

d)

Mengubah energi kimia menjadi gerak putar

28.

Komponen yang berfungsi untuk pengaman bila terjadi konsleting pada sistem pengisian adalah :

a)

baterai

b)

fuse

c)

cdi

d)

generator

29.

Multitester adalah alat untuk mengukur :

a)

Ohm, amper, volt

b)

Amper, massa, volt

c)

Massa, amper, watt

d)

Ohm, amper, massa

30.

Padasepeda motor PGM FI komponenpengapiankovensional CDI digantikanoleh

a)

Injector

b)

. ECM

c)

Throtle

d)

PGM FI

31.

Agar busimampumemercikkanbungaapidenganbaikmakacelahnyaharussesuaidenganspesifikasi, berapaspesifikasicelahbusisepeda motor yang baik…

a)

0,6 – 0,7 mm

b)

0,9 – 1 mm

c)

0,1 – 1,0 mm

d)

0,5 – 0,8 mm

32.

Bagaimana kah aliran arus listrik ketika proses pengisian berlangsung…

a)

Rectifier → Alternator → Accu

b)

Accu → Alternator → Rectifier

c)

Alternator → Rectifier → Accu

d)

Accu → Rectifier → Alternator

33.

Aruslistrikdari alternator yang telahmelewati regulator rectifier adalaharus…

a)

Arus AC

b)

Arus DC

c)

Arusgelombangpenuh

d)

Arus AC-DC

34.

Pada sepeda motor terdapat komponen yang mampu merubah gerak putar menjadi energi listrik yaitu…

a)

Alternator

b)

Kiprok

c)

Regulator rectifier

d)

Baterai

35.

Padasistempengapian AC (Alternating Current) sumberutamateganganlistrikdihasilkanoleh…

a)

Piston

b)

Baterai

c)

Alternator

d)

Magnit

36.

Apabila motor dengan sistem pengapian DC-CDI sulit dihidupkan atau tiba-tiba tidak mau hidup (kunci kontak ON), padahal ada arus dari sepul, CDI dan accu. Maka yang harus dicek selanjutnya adalah ...

a)

Soket kunci kontak, CDI dan lampu

b)

Lampu indikator netral, accu dan busi

c)

Klakson, kontak dan busi

d)

Lampu indikator netral, klakson dan soket kunci kontak

37.

Komponen berikut yang tidak berperan dalam sistem pengisian adalah ...

a)

Kiprok

b)

Accu

c)

Koil

d)

Sepul pengisian

38.

Nama rangkaian didalam coil pengapian adalah

a)

Primer dan sekunder

b)

Sekunder dan resistor

c)

Resistor

d)

Primer

39.

Komponen alternator yang berfungsi menghasilkan GGL….

a)

Rotor

b)

Stator

c)

Konduktor

d)

Armature

40.

Apa nama alat yang digunakan untuk mengukur waktu pengapian....

a)

Timing swat

b)

Timing light

c)

Timing sensor

d)

Light meter

41.

Pada pemeriksaan sistem pengapian sepeda motor, didapati busi tidak memercikkan bunga api selanjutnya kabel busi juga tidak memercikkan bunga api sedangkan CDI dapat mengalirkan tegangan listrik ke coil ignition, maka kesimpulannya adalah....

a)

Busi mati

b)

Alternator terbakar

c)

Ignition coil mati

d)

Regulator rectifier rusak

42.

Bagaimana cara mengukur hambatan pada kumparan sekunder ignition coil….

a)

menggunakan ohm meter, probe 1 ditempelkan pada kabel positif dan probe 2 pada masa ignition coil

b)

menggunakan ampere meter, probe 1 ditempelkan pada kabel positif dan probe 2 pada kabel busi

c)

menggunakan ohm meter, probe 1 ditempelkan pada kabel busi dan probe 2 pada kabel positif

d)

menggunakan ohm meter, probe 1 ditempelkan pada kabel busi dan probe 2 pada masa ignition coil

43.

Bagaimana cara pengukuran besarnya hambatan pada kumparan primer ignition coil ….

a)

menggunakan ohm meter, probe 1 ditempelkan pada kabel busi dan probe 2 pada kabel positif

b)

menggunakan volt meter, probe 1 ditempelkan pada kabel positif dan probe 2 pada masa ignition coil

c)

menggunakan ohm meter, probe 1 ditempelkan pada kabel busi dan probe 2 pada masa ignition coil

d)

menggunakan ohm meter, probe 1 ditempelkan pada kabel positif dan probe 2 pada masa ignition coil

44.

Pada pekerjaan pengukuran kebocoran arus listrik sepeda motor, alat ukur arus listrik menunjukkan angka 0 (nol), kesimpulannya adalah….

a)

Sekring putus

b)

Terjadi kebocoran arus

c)

Terjadi konsleting

d)

Tidak baik

45.

.   Apakah tujuan dari mengukur tegangan….

a)

Mengetahui beda potensial pada suatu benda

b)

Menentukan besarnya kabel

c)

Menghitung jumlah tahanan

d)

Mengetahui jumlah arus yang mengalir

46.

Lampu – lampu penerangan putus / mati ketika putaran mesin dinaikkan, kira-kira apakah penyebabnya….

a)

Dioda mati

b)

Capasitor bocor

c)

Rectifier rusak

d)

Regulator tidak berfungsi

47.

Kode busi  C 7 HSA, apa arti dari huruf ’C’.....

a)

Panjang ulir

b)

Bahan baku busi

c)

Diameter dan ukuran baut hexagonal

d)

Special design

48.

CDI adalah singkatan dari….

a)

Capasitive Discharge Ignition

b)

Caution Discharge Ignore

c)

Channel Dioda Indicator

d)

Capasitive Discharge Indication

49.

Fungsi dari generator pulsa / pulser adalah….

a)

Mengurangi getaran pada fly wheel (balancer)

b)

Hambatan alternator

c)

Mengirimkan sinyal waktu pengapian ke CDI

d)

Sumber arus listrik

50.

Besarnya tegangan listrik yang dihasilkan oleh ignition coil adalah….

a)

± 20 KV

b)

± 12 V

c)

± 25 KV

d)

± 15 KV

51.

Diketahui baterai sepeda motor dengan kapasitas 12 V 4,5 Ah. Arus pengisian normal untuk baterai tersebut adalah….

a)

0,22 ampere

b)

8,0 ampere

c)

4,5 ampere

d)

0,45 ampere

52.

Perhatikan gambar pengukuran listrik di bawah. Manakah pernyataan yang tidak tepat mengenai gambar di bawah ini?

a)

Gambar A adalah pengukuran tegangan

b)

Gambar B adalah pengukuran arus listrik

c)

Gambar A alat terpasang secara paralel

d)

Gambar B alat terpasang secara seri

e)

Gambar A adalah pengukuran tahanan

53.

Komponen yang berfungsi mengalirkan arus listrik dari baterai menuju motor starter dengan mekanisme elektromagnetik adalah. . .

a)

Switch Starter

b)

Kunci Kontak

c)

Sekering / fuse

d)

Rectifier

e)

Starter Relay

54.

Di bawah ini ada beberapa cara membuat induksi magnet dengan benar dengan cara….

a)

Sebuah besi di panasi dengan lilin maka induksi akan terjadi

b)

Sebuah kawat tembaga di di celupkan ke bensin maka induksi akan terjadi

c)

Sebuah kawat besi beri tegangan maka induksi akan terjadi

d)

Sebuah kawat tembaga di berikan arus maka induksi akan terjadi

e)

Sebuah kayu di beri tegangan maka induksi akan terjadi

55.

Dibawah ini adalah komponen yang tidak termasuk pada rangkaian elektrik stater adalah . . .

a)

Regulator rectifier/ kiprok

b)

Starter Relay

c)

Kunci Kontak

d)

Motor starter

e)

Switch starter

56.

Kegunaan dari Regulator Rectifier/kiprok pada sepeda motor adalah . . .

a)

Penyearah tegangan AC, pengatur batas tegangan

b)

Sumber tegangan listrik pada sepeda motor

c)

Penyearah tegangan AC dari Altenator

d)

Mengatur tegangan

e)

Penghambat arus

57.

Komponen elektronika yang berfungsi untuk menyimpan muatan listrik adalah . . .

a)

Resistor

b)

Capasitor

c)

Transistor

d)

Tyristor

e)

Dioda

58.

Jika akan mengukur kebocoran arus listrik, posisi selektor AVO meter yang benar adalah . . .

a)

A

b)

mA

c)

V

d)

Ohm

e)

Mv

59.

Apabila hendak mengukur besar arus yang mengalir pada komponen listrik maka harus ?

a)

Menggunakan Ampere meter dan dihubungkan secara paralel

b)

Menggunakan Ohm meter dan dihubungkan secara seri

c)

Menggunakan Volt meter dan dihubungkan secara paralel

d)

Menggunakan Volt meter dan dihubungkan secara seri

e)

Menggunakan Ampere meter dan dihubungkan secara seri

60.

Komponen yang berfungsi sebagai pengaman sebuah rangkaian listrik agar pada saat terjadi konslet tidak merusak komponen kelistrikan adalah  ?

a)

Relay

b)

Switch/ saklar

c)

Sekering / fuse

d)

Socket

e)

Massa

61.

Fungsi Ignition Coil atau coil pengapian adalah ?

a)

Merubah tegangan rendah menjadi tinggi

b)

Merubah arus kecil menjadi besar

c)

Merubah arus besar menjadi kecil

d)

Merubah tahanan rendah menjadi tinggi

e)

Merubah tahanan rendah menjadi tegangan tingi

62.

Jika dalam membuat rangkaian untuk menyearahkan arus listrik AC ke DC maka gelombang yang keluar dari osiloscop ternyata belum rata hal tersebut diakibatkan oleh . . .

a)

Trafo yang tidak bisa mengalirkan arus

b)

Dioda terputus di salah satu

c)

Tahanan muatannya terlalau kecil

d)

Tahanan muatannya terlalau besar

e)

Trafo kawatnya terlalau besar

63.

Salah satu komponen dari system pengapian yang berfungsi menghasilkan bunga api dengan menggunakan tegangan tinggi yang dihasilkan coil adalah . . .

a)

Baterai

b)

Resistor

c)

Coil

d)

Distributor

e)

Busi

64.

Memberikan isyrat untuk mencegah terjadinya benturan dengan kendaraan yang berada dibelakangnya lainnya merupakan fungsi dari . . .

a)

Lampu besar

b)

Lampu jarak

c)

Lampu tanda belok

d)

Lampu rem

e)

Lampu mundur

65.

Suatu alat/komponen yang menyebabkan lampu belok mengedip secara interval yaitu . . .

a)

Flasher

b)

Sekering

c)

Transisitor

d)

Relay

e)

Resistor

66.

Arus listrik dapat mengalir pada sebuah rangkaian kelistrikan jika . . .

a)

Adanya beda potensial

b)

Adanya rangkain terbuka

c)

Adanya pergerakkan proton-proton

d)

Adanya pergerakkan neutron-neutron

e)

Adanya pergerakkan atom-atom

67.

Lampu kepala yang komponen bohlam lampunya dapat dilepas, merupakan lampu kepala tipe . . .

a)

Sealed beam

b)

Semi sealed beam

c)

Quartz halogen

d)

Ordinery bulb

e)

Multi Headlight

68.

Gambar di atas merupakan relay tipe . . .

a)

Relay tipe NC

b)

Relay tipe NO

c)

Relay tipe SPDT

d)

Relay tipe SPDT

e)

Relay tipe engse

69.

Komponen pada lampu kepala yang berfungsi untuk memantulkan cahaya ke arah depan adalah . . .

a)

Reflektor

b)

Kaca bias

c)

Bohlam halogen

d)

Relay

e)

Switch head lamp

70.

Fuse tipe blade menunjukkan spesifikasi kapasitas arus maksimal yang dapat mengalir sebesar 20 A, maka kode warna pada fuse tersebut adalah . . .

a)

Coklat

b)

Kuning

c)

Merah

d)

Hijau

e)

Bening

71.

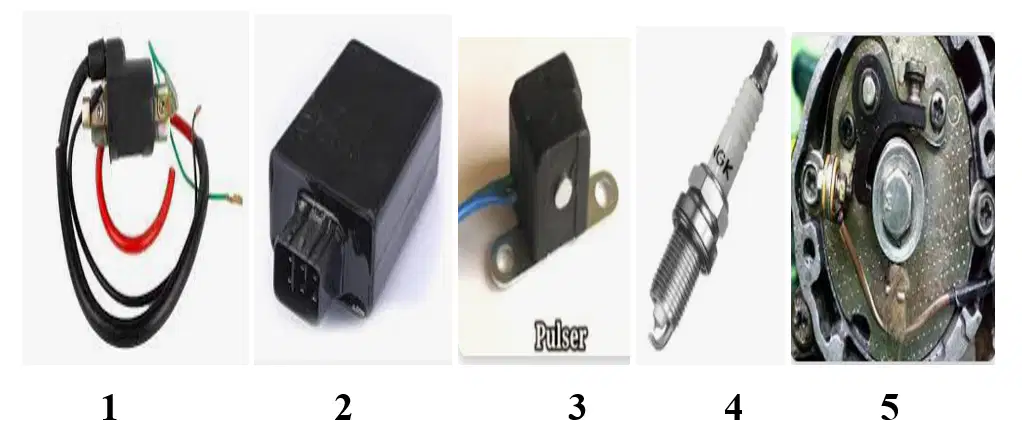

Gambar di atas adalah salah satu komponen sistem pengapian yang bernama . . .

a)

Ignition coil

b)

Ignition unit

c)

Ignition switch

d)

Alternator

e)

ADitributor

72.

Salah satu komponen pengapian adalah CDI. Kepanjangan dari CDI adalah . . .

a)

Condensor Distribute Igniton

b)

Capacitor Dicharge Ignition

c)

Composite Disable Ignition

d)

Condensor Dual Independent

e)

Compare Dual Ignition

73.

Pemeriksaan pada busi yang tepat, kecuali. . . .

a)

Celah elektroda

b)

Membersihkan elektroda

c)

Percikan api busi

d)

Kondisi insulator busi

e)

Diameter ulir busi

74.

Apa yang dimaksud dengan istilah over charging pada sistem pengapian ?

a)

Arus pengisian menuju baterai kurang

b)

Arus pengisian menuju baterai berlebihan / terlalu besar

c)

Arus sedang

d)

Arus bolak – balik

e)

Arus searah

75.

Sebuah sepeda motor sering mengalami gangguan dimana setelah di pakai baterai dapat memutar motor stater dengan normal ,tetapi setelah berhenti agak lama baterai tidak mampu lagi memutar lampu stater, yang perlu dilakukan adalah pengujian terhadap . . .

a)

terminal baterai

b)

kapasitas baterai

c)

kumaparan baterai

d)

tegangan regulasi

e)

tegangan baterai

76.

Pada lampu kota bagian belakang kendaraan. Pada bohlam lampunya terdapat 2 filament, satu filament untuk lampu kota dan satu filament untuk lampu . . .

a)

Lampu sein

b)

Lampu rem

c)

Hazard

d)

Lampu kepala

e)

Lampu indikator rem

77.
Lampu kepala sebagai salahsatu komponen sistem penerangan berfungsi untuk...
a)
a.Menunjukkan dimensi sepeda motor saat malam hari
b)
b.memberi tanda pada pengguna jalan lain saat sepeda motor melakukan pengereman
c)
c.membemberi tanda saat sepeda motor akan berhenti
d)
d.memberi tanda pada pengguna jalan lain saat akan membelok
e)
e.menerangi jalan/bagian depan sepeda motor saat gelap atau malam hari
78.
Pernyataan di bawah ini yang paling tepat mengenai bohlam halogen adalah...
a)
a.bohlam halogen tetap dapat bekerja saat terendam dalam air
b)
b.bohlam halogen menggunakan gas yang dapat mengurangi penguapan filamen
c)
c.bohlam halogen membutuhkan daya listrik yang lebih besar sehingga menghasilkan cahaya yang lebih terang
d)
d.permukaan kaca bohlam halogen dapat disentuk dengan tangan
e)
e.usia pakai bohlam halogen relatif sama dengan bohlam biasa
79.
Bohlam lampu kepala yang menghitam disebabkan oelh...
a)
a.sinar yang dihasilkan bohlam terlalu terang
b)
b.arus listrik yang mengalir ke bohlam tidak stabil
c)
c.siswa penguapan tungsten pada filamen bohlam
d)
d.kotoran yang menempel di permukaan bohlam
e)
e.air yang masuk ke dalam reflektor dan mengenai bohlam
80.
salah satu ciri lampu kepala yang menggunakan sistem kelistrikan AC adalah....
a)
a.nyala lampu kepala berubah-ubah sesuai dengan kecepatan putar mesin
b)
b.menggunakan bohlam halogen untuk lampu dekat dan jauh
c)
c.nyala lampu selalu stabil pada tiap rentang putaran mesin
d)
d.dapat menyala tanpa hasrus mengaktifkan sakelar lampu kepala
e)
e.menggunakan dua bohlam sekaligus untuk lampu kepalanya
81.
Lampu-lampu yang akan ikut menyala saat sakelar lampu kepala diaktifkan pada posisi lampu senja adalah...
a)
a.lampu pelat nomor, lampu senja, lampu rem, dan lampu panel instrumen
b)
b.lampu kepala, lampu senja, lampu belakang, dan lampu panel instrumen
c)
c.lampu pelat nomor, lampu senja, lampu belakang, dan lampu panel instrumen
d)
d.lampu pelat nomor, lampu senja, lampu belakang, dan lampu kepala
e)
e.lampu pelat nomor , lampu rem, lampu belakang, dan lampu panel instrumen
82.
salah satu cara merawat lampu kepala yang paling sederhana adalah tidak menggunakan bohlam yang dayanya lebih besar dari bohlam standar khususnya untuk bohlam halogen. Penggunaan bohlam berdaya besar dapat mengakibatkan...
a)
a.lampu jauh tidak dapat menyala bersamaan dengan lampu dekat
b)
b.usia pakai bohlam menjadi lebih pendek
c)
c.cahaya yang dihasilkan lampu kepala menjadi tidak fokus
d)
d.jarak sinar lampu kepala berkurang
e)
e.reflektor meleleh
83.
bila arah sinar lampu kepala terlalu ke atas dan menyilaukan pengguna jalan dari arah berlawanan maka yang harus dilakukan adalah...
a)
a.menggeser lampu kepala ke belakang
b)
b.menggeser lampu kepala ke depan
c)
c.menyetel arah sinar lampu kepala ke bawah
d)
d.menyetel arah sinar lampu kepala ke atas
e)
e.mengubah bentuk lampu reflektro lampu kepala
84.
baterai merupakan komponen penting pada sistem penerangan yang menggunakan sistem kelistrikan DC karena
a)
a.keberadaan baterai mampu memperpanjang usia pakai bohlam - bohlam sistem penerangan
b)
b.baterai menjadi komponen yang mengurangi suplai arus listrik berlebih ke sistem penerangan
c)
c.baterai digunakan untuk mensuplai arus listrik ke sistem pengapian
d)
d.baterai menjadi sumber arus listrik DC untuk sistem penerangan
e)
e.baterai menyimpan arus listrik yang dihasilkan generator dalam bentuk tegangan bolak-balik
85.
Lampu panel instrumen akan ikut menyala saat
a)
a.lampu sein menyala
b)
b.lampu kepala menyala
c)
c.lampu rem menyala
d)
d.lampu indikator posisi gigi menyala
e)
e.lampu hazard menyala
86.
keunggulan panel instrumen yang menggunaka panel LCD adalah
a)
a.harganya relatif lebih murah dari panel instrumen konvensional
b)
b.lebih tahan terhadap berbagai kondisi cuaca
c)
c.bila terjadi kerusakan lebih mudah diperbaiki
d)
d.informasi yang disajikan biasanya lebih lengkap
e)
e.hanya mengonsumsi lebih sedikit arus listrik
87.
Salah satu ciri khas indikator bahan bakar tipe cross coil adalah
a)
a.jarum penunjuk akan kembali keposisi tengah saat kunci kontak dimatikan
b)
b.jarum penunjuk akan kembali ke posisi awal (F) saat kunci kontak dimatikan
c)
c.jarum penunjuk tidak kembali ke posisi awal (F) saat kunci kontak dimatikan
d)
d.jarum penunjuk akan kembali ke posisi awal (E) saat kunci kontak dimatikan
e)
e.jarum penunjuk tidak akan kembali ke posisi awal (E) saat kunci kontak dimatikan
88.
Bila sekering putus atau rusak yang akan terjadi adalah
a)
a.lampu rem dan sein mati
b)
b.lampu rem menyala dan sein mati
c)
c.lampu panel instrumen mati dan lampu sein menyala
d)
d.lampu indikator posisi gigi menyala dan lampu panel instrumen mati
e)
e.lampu sein menyala dan instrumen menyala
89.
Jika salah satu bohlam lampu sein putus/mati maka akan menyebabkan
a)
a.lampu sein lainnya mati
b)
b.lampu sein pasangannya tidak berkedip
c)
c.indikator lampu sein putus
d)
d.flasher terbakar
e)
e.semua lampu sein tetap berkedip seperti biasa
90.
Ohmmeter dalam proses perawatan berkala sistem instrumen dan sinyal dapat digunakan untuk
a)
a.memeriksa kondisi sakelar dan sekering
b)
b.memeriksa kondisi rumah lampu
c)
c.mengukur intensitas cahaya yang dihasilkan lampu
d)
d.memperbaiki kedipan lampu sein
e)
e.membantu proses penggantian bohlam
91.
pernyataan berikut ini yang tidak termasuk akibat yang akan terjadi jika tegangan baterai kurang dari 12 v
a)
a.indikator bahan bakar tidak dapat bekerja
b)
b.lampu panel instrumen menjadi padam saat lampu rem menyala
c)
c.lampu sein tidak dapat berkedip
d)
d.lampu kepala menyala dengan terang
e)
e.nyala rampu rem meredup
92.
Agar lampu rem tetap dapat bekerja dengan normal, setelah melakukan penyetelan jarak bebas pedal rem belakang maka..... Juga harus ikut disetel
a)
a.bohlam lampu rem
b)
b.sakelar lampu rem depan
c)
c.ketinggian lampu rem
d)
d.flasher terbakar
e)
e.sakelar lampu rem belakang
93.
Komponen sistem starter yang berfungsi memutar poros engkol adalah
a)
a.relay starter
b)
b.motor starter
c)
c.sikat
d)
d.fuse
e)
e.komutator
94.
Armature terdiri banyak lilitan kawat tembaga. Hal itu bertujuan agar
a)
a.mengurangi berat armature agar putaran motor starter lebih ringan
b)
b.mengurangi perpotongan garis gaya magnet sehingga motor starter dapat berputar lebih cepat
c)
c.torsi yang dihaislkan motor starter lebih besar
d)
d.menambah berat armature sehingga torsi yang dihasilkan lebih besar
e)
e.mencegah terjadinya konsleting antar lilitan kawat tembaga
95.
komponen motor starter yang mengubah energi listrik menjadi energi gerak adalah
a)
a.armature
b)
b.komutator
c)
c.kumparan medan
d)
d.sikat
e)
e.pole core
96.
kondisi baterai sangat mempengaruhi kinerja motor starter karena
a)
a.motor starter memanfaatkan baterai untuk mengaktifkan relay starter
b)
b.baterai menyimpan kelebihan arus listrik saat motor starter bekerja
c)
c.baterai menghubungkan motor starter dengan relay starter
d)
d.motor starter menggunakan tegangan 12 v yang sama dengan tegangan baterai
e)
e.baterai menjadi sumber arus listrik utama motor starter
97.
salahsatu cara untuk memeriksa kondisi baterai adalah dengan mengukur tegangannya. Pengukuran tegangan baterai menggunakan alat yang disebut
a)
a.multimeter
b)
b.takometer
c)
c.ampermeter
d)
d.voltmeter
e)
e.ohmmeter
98.
salah satu indikator relay starter tidak bekerja adalah
a)
a.motor starter berputar lebih cepat
b)
b.kabel yang terhubung dengan relay starter meleleh
c)
c.relay starter menghasilkan suhu panas
d)
d.tidak terdengar suara dari relay starter saat tombol starter ditekan
e)
e.terdengar suara dari relay starter saat tombol starter ditekan
99.
di bawah ini adalah komponen motor starter yang paling cepat mengalami kerusakan adalah
a)
a.armature
b)
b.sikat
c)
c.komutator
d)
d.magnet permanen
e)
e.kumparan medan
100.
untuk meningkatkan torsi yang dihasilkan oleh motor starter digunakan
a)
a.lebih dari satu armature di dalam motor starter
b)
b.jumlah sikat yang lebih banyak agar suplai arus listrik ke motor starter semakin besar
c)
c.jumlah lilitan kawat tembaga yang lebih banyak pada komutator
d)
d.magnet permanen berdimensi besar
e)
e.pasangan roda gigi reduksi yang meneruskan putaran motor starter ke poros engkol
101.
fungsi sistem pengapian pada proses pembakaran di mesin adalah
a)
a.mengurangi terjadinya detonasi selama proses pembakaran
b)
b.membakar semua campuran udara dan bahan bakar
c)
c.mencegah terbentuknya sisa pembakaran
d)
d.memicu terjadinya proses pembakaran
e)
e.mempercepat proses pembakaran
102.
apabila sepeda motor dengan pangapian AC mengalami kerusakan baterai, maka
a)
a.sistem pengapiannya tetap dapat bekerja
b)
b.sepeda motor akan macet
c)
c.lampu kepala cepat putus
d)
d.tenaga yang dihasilkan mesin berkurang
e)
e.lampu-lampu tetap menyala terang
103.
salah satu kelemahan pengapian DC yaitu
a)
a.percikan bunga api lemah saat putaran rendah
b)
b.mesin cenderung susah dihidupkan
c)
c.tergantung pada baterai
d)
d.membutuhkan perawatan berkala
e)
e.tidak dapat menghasilkan tegangan yang tinggi
104.
sistem pengapian konvensional menggunakan ...... Untuk memutus dan mengalirkan arus listrik pada kumparan primer koil
a)
a.ATU
b)
b.kapasitor
c)
c.transistor
d)
d.thyristor
e)
e.platina
105.
lamanya kumparan primer coil dialiri arus listrik disebut
a)
a.ignition coil
b)
b.sudut dwell
c)
c.waktu pengapian
d)
d.centre point
e)
e.opening angel
106.
untuk mendapatkan sudut dwell yang sesuai spesifikasi ..... Harus disetel menurut spesifikasi
a)
a.celah platina
b)
b.posisi platina
c)
c.posisi pulser coil
d)
d.waktu pengapian
e)
e.waktu pemajuan pengapian
107.
Komponen sistem pengapian yang berfungsi untuk menaikan tegangan adalah
a)
a.kumparan pengapian
b)
b.platina
c)
c.koil
d)
d.kabel busi
e)
e.busi
108.
berikut ini yang tidak termasuk penyebab lemahnya percikan bunga api busi adalah
a)
a.pemutusan tegangan primer yang lambat
b)
b.tegangan primer lemah
c)
c.kerusakan pada koil
d)
d.jumlah kumparan sekunder labih sedikit
e)
e.elektrode busi yang sudah aus
109.
pada sistem CDI AC, muatan listrik yang mengisi kapasitor berasal dari
a)
a.SCR
b)
b.kumparan primer coil
c)
c.kumparan sekonder coil
d)
d.kumparan pengapian
e)
e.baterai
110.
sistem pengapian elektronik sudah tidak menggunakan komponen semutus arus pengapian mekanis. Sebagai gantinya digunakan .... Dan....
a)
a.kapasitor dan SCR
b)
b.SCR dan transistor
c)
c.thyristor dan SCR
d)
d.transistor dan kapasitor
e)
e.kapasitor dan thyristor
111.
Kapasitor pengapian Cdi akan melepaskan muatannya saat
a)
a.pickup coil mengirimkan sinyal ke SCR
b)
b.kumparan pengapian mengirimkan arus listrik ke kapasitor
c)
c.kumparan sekunder koil membangkitkan tegangan tinggi
d)
d.kumparan primer koil dialiri tegangan listrik ratusan volt
e)
e.CDI mengalirkan arus listrik ke koil
112.
waktu pengapian di sepeda motor dengan sistem pengapian elektronik tidak membutuhkan penyetelan karena
a)
a.sepeda motor dengan sistem pengapian elektronik sudah tidak menggunakan platina
b)
b.sistem pengapian elektronik tidak memiliki mekanisme pengubah waktu pengapian
c)
c.sistem pengapian elektronik menggunakan pickup coil untuk memicu proses pengapian
d)
d.tidak adanya komponen yang disetel untuk mengatur waktu pengapian
e)
e.waktu pengapian sudah diatur secara otomatis oleh CDT/TCI
113.
untuk membersihkan slsktrode busi dari endapan karbon sebaiknya tidak menggunakan sikat kawat, sebab....
a)
a.siskat kawat berpotensi merusak ulir busi
b)
b.sikat kawat memiliki sifat konduktor dan dapat menghantarkan arus listrik
c)
c.sikat kawat hanya mampu membersihkan bagian luar elektrode
d)
d.sikat kawat dapat mengikis permukaan elektrode
e)
e.sikat kawat tidak mampu menjangkau celah terkecil busi
114.
alat yang tepat untuk mengencangkan busi di kepala silinder adalah
a)
a.kunci pas
b)
b.kunci soket
c)
c.kunci ring
d)
d.kunci busi
e)
e.kunci momen
115.
sistem pengapian transistor lebih banyak digunakan di sepeda motor injeksi karena
a)
a.tidak membutuhkan penyetelan waktu pengapian secara berkala
b)
b.mampu menyerap kejutan gelembang elektromagnet saat bekerja
c)
c.konstruksinya relatif lebih sederhana daripada sistem pengapian CDI
d)
d.hanya menghasilkan sekit gelombang elektromagnet
e)
e.tidak membutuhkan arus listrik besar saat bekerja
116.
penggantian busi secara berkala dilakukan dengan tujuan untuk...
a)
a.penjualan suku cadang (busi) tidak berkurang
b)
b.mencegah mesin mengalami overheat
c)
c.mempertahankan kinerja busi
d)
d.mencegah busi sulit dilepas dari kepala silinder
e)
e.mengurangi kemungkinan busi terlepas di dalam kepala silinder
117.

Yang Merupakan Sumber tegangan sistem pengapian magnet elektronik AC adalah

a)

A. alternator

b)

B. generator

c)

C. pick up coil

d)

D. Capasitor Discharge Ignition

e)

E. Contact Point

118.

2.Di bawah ini merupakan fungsi utama sistem penerangan sepeda motor, kecuali..

a)

A. Menerangi jalan saat malam hari

b)

B. Memberi tanda/ aba-aba pada pengendara lain

c)

C. Memudahkan pengendara lain agar mengetahui posisi pengendara

d)

D. Sebagai keamanan dalam berkendara

e)

E. Sebagai variasi/modifikasi

119.

3.Dibawah ini yang termasuk komponen sistem penerangan adalah….

a)

A. Lampu sein, lampu kepala, lampu hazard

b)

B. Lampu kepala, lampu rem,lampu plat

c)

C. Lampu sein, lampu kepala, lampu rem

d)

D. Lampu rem, lampu sein, lampu hazard

e)

E. Lampu kepala, lampu kabut, lampu plat

120.

4.Lampu yang berfungsi untuk menerangi bagian depan dari sepeda motor saat dijalankan pada malam hari adalah fungsi dari….

a)

A. Lampu sein

b)

B. Lampu Kepala

c)

C. lampu Rem

d)

D. Lampu Belakang

e)

E. lampu Kabut

121.

5.Yang menyebabkan lampu sein berkedip adalah….

a)

A. Fuse

b)

B. Requlator

c)

C. Flasher

d)

D. Holder

e)

E. Relay

122.

6. Urutan rangkaian lampu sein sepeda motor adalah….

a)

A. Baterai-fuse-kontak-flasher-switch-lampu instrument-massa

b)

B. Baterai-fuse-kontak-flasher-massa-lampu instrument

c)

C. Baterai-fuse-switch-flasher-lampu instrument-massa

d)

D. Baterai-fuse-kontak-switch-flasher-massa-lampu instrument

e)

E. Baterai-fuse-kontak-switch-flasher-lampu instrument

123.

7.Relay pada lampu kepala bekerja berdasarkan prinsip….

a)

A. Mekanis, ketika kelebihan beban dan saklar terbuka

b)

B. Mekanis, ketika diaktifkan saklar akan terbuka

c)

C. Electromagnet, yaitu kumparan akan menjadi magnet ketika arus dialirkan sehingga mampu menarik saklar

d)

D. Electromagnet ketika kumparan akan menjadi magnet secara otomatis sehingga mampu menarik saklar

e)

E. Bimetal, yaitu ketika panas bimetal akan melengkung sehingga saklar terbuka

124.

8. Jika seluruh rangkaian kelistrikan mati, maka kemungkinan besar penyebabnya adalah…

a)

A. Lampu komponen tertentu mati

b)

B. Flasher terbalik

c)

C. Sekring putus

d)

D. Baterai lemah

e)

E. Sambungan komponen tertentu longgar

125.

9. Setiap komponen kelistrikan pada rangkaian lampu rem akan bekerja jika….

a)

A. Mendapatkan arus positif

b)

B. Mendapatkan arus negatif

c)

C. Arus mengalir dari positif ke negatif

d)

D. Mendapatkan arus positif dan negative

e)

E. Tidak mendapatkan arus

126.

10. yang dimaksud Rectifier pada sepeda motor adalah

a)

A. Pengapian yang menggunakkan listrik bolak balik

b)

B. Alat yang berfungsi untuk menstabilkan arus listrik dan melakukan charge baterai

c)

C. Pengapian CDI Langsung

d)

D. Alat yang berfungsi unntuk mencegah hubungan arus pendek pada arus listrik

e)

E. Pengapian langsung dari baterai

127.

11. Untuk mengukur berat jenis air accu digunakan alat yang disebut

a)

A. Multitester

b)

B. Micrometer

c)

C. Hydrometer

d)

D. Cylindergauge

e)

E. Battery Level

128.

12. Fuse blade memiliki spesifikasi ukuran berdasarkan warna, berikut spesifikasi yang benar adalah

a)

A. Merah 10 A, Biru 15 A, Kuning 20 A

b)

B. Biru 10 A. Merah 15 A, Kuning 7,5 A

c)

C. Kuning 5 A, Coklat 7,5 A, Merah 15 A

d)

D. Putih 25 A, Merah 15 A, Biru 10 A

e)

E. Kuning 7,5 A, Coklat 15 A, Merah 20 A

129.

13. Pada Sepeda motor guna dari Ignition Switch adalah menghubungkan dan memutuskan:

a)

A. Regulator dan Alternator

b)

B. Massa dengan Ignition Coil

c)

C. Baterai dengan massa

d)

D. Lampu kepala dengan Baterai

e)

E. Alternator dengan Baterai

130.

14. Pengaturan Saat pengapian (igniton timing) pada sepeda motor ditentukan oleh :

a)

A. Alternator

b)

B. Coil Pengapian

c)

C. Magnet

d)

D. PIck up coil

e)

E. Ignition Switch

131.

15. Apabila lampu depan pada sepeda motor jenis AC tidak menyala kemungkinan penyebabnya adalah sebagai berikut, kecuali :

a)

A. Fuse putus

b)

B. Relay lampu tidak berfungsi

c)

C. Regulator Regtifier rusak

d)

D. rangkaian listrik didalam sambungan kabel listrik terbuka

e)

E. Adanya sambungan listrik yang longgar

132.

16. Fungsi kumparan primer pada coil adalah

a)

A. Memercikkan bunga api

b)

B. Menimbulkan tegangan induksi yang tinggi

c)

C. membagi pemngapian pada busi

d)

D. memutuskan arus pada platina

e)

E. Membangkitkan Medan Magnet

133.

17. Pada instalasi penerangan dengan tipe DC, terjadi kerusakan yaitu instrumen kelistrikan tidak berfungsi, dengan kondisi sumber tegangan baterai normal, komponen apakah yang pertama harus dilakukan pemeriksaan

a)

A. Switch rem

b)

B. Fuse

c)

C.Ignition switch

d)

D. Relay lampu

e)

E. Saklar utama

134.

18. berikut ini urutan instalasi lampu rem yang benar adalah

a)

A. baterai-fuse-kunci kontak-switch rem depan belakang- lampu rem belakang

b)

B. fuse-baterai-switch rem belakang-kunci kontak-lampu belakang

c)

C. fuse-baterai-ignition switch-lampu rem belakang-switch rem depan belakang

d)

D. kunci kontak-baterai-switch lampu depan belakang-lampu belakang

e)

E. kunci kontak-baterai-lampu rem belakang-switch rem depan

135.

19. pada sebuah instalasi lampu kepala DC diketahui memiliki lampu dengan spesifikasi 25/35 W, berapa Ampere fuse yang sesuai untuk instalasi tersebut

a)

A. 5 A

b)

B. 10 A

c)

C. 25 A

d)

D. 20 A

e)

E. 15 A

136.

20. apabila kedipan lampu sein lambat, komponen apakah yang harus dilakukan pemeriksaan

a)

A. Flasher

b)

B. massa

c)

C. kunci kontak

d)

D. Daya lampu sein

e)

E. Baterai

137.
Sistem pengisian pada sepeda motor terdiri dari beberapa komponen diantaranya baterai yang memiliki fungsi “ Memutar awal starter, menyimpan arus listrik, menyediakan energi listrik ke sistem kelistrikan pada sepeda motor” dari ungkapan tersebut sistem pengisian berfungsi untuk ....
a)
Menyediakan / mengisi kembali arus listrik pada baterai karena dipakai untuk kelistrikan
b)
Mewadai kembali arus listrik pada baterai karena dipakai untuk kelistrikan
c)
Menginput kembali arus listrik pada baterai karena dipakai untuk kelistrikan
d)
Menginformasikan arus listrik pada baterai karena dipakai untuk kelistrikan
e)
Membentuk arus listrik pada baterai karena dipakai untuk kelistrikan
138.
Mekanisme kelistrikan dipakai untuk menghasilkan daya pembakaran untuk proses kerja mesin dan sinyal untuk menunjang keamanan berkendaraan. Jadi semua komponen yang berhubungan langsung dengan energi listrik dikelompokkan menjadi bagian kelistrikan. Bagian kelistrikan terbagi menjadi: - Kelompok pengapian - Kelompok pengisian - Kelompok beban. Perhatikan gambar berikut ini ! Gambar anak panah mengarah pada komponen sistem pengisian sepeda motor yang bernama Regulator / Kiprok yang berfungsi ....
a)

Mengatur Durasi Pengapian dan nyala lampu

b)
Memperlambat laju arus listrik dan nyala lampu
c)
Mengubah arus AC Menjadi DC dan Mengatur besarnya arus ke baterai serta lampu penerangan
d)
Mengubah arus DC Menjadi AC dan Mengatur besarnya arus ke baterai serta lampu penerangan
e)
Mengubah arus Bolak-balik dan Mengatur besarnya arus lampu dan mengisi arus baterai.
139.

Pada suatu hari, Angga mencoba menyalakan motornya tetapi sistem starter tidak berputar. Sebagai seorang mekanik, Angga melakukan pemeriksaan sistem pengisian dengan mengecek arus listrik pada baterai. Apakah yang mungkin menjadi penyebabnya?

a)

Bermasalah karena tegangan hilang

b)

Bermasalah karena tegangan pengisian drop

c)

Bermasalah karena meningkat

d)

Bermasalah karena menurun

e)

Bermasalah karena menanjak

140.
Perhatikan gambar berikut ini ! gambar berikut adalah gambar tegangan baterai yang overcharge dari gambar berikut mekanik memperkirakan adanya kerusakan pada sistem pengisian yang berfungsi membatasi tegangan yang masuk ke baterai agar tidak overcharge yaitu pada komponen ….
a)
Baterai
b)
Kunci Kontak
c)
Sekering
d)
Regulator
e)
Generator
141.
Pada gambar berikut sekering yang putus pada sistem kelistrikan terjadi karena adanya beberapa kemungkinan, sebagai seorang mekanik kemungkinan yang tepat yaitu ....
a)
Terbakar karena panas
b)
Mengeluarkan asap karena over
c)
Normal karena masih utuh
d)
Mengembang karena kotor
e)
Korsleting / arus yang berlebihan
142.
Perhatikan gambar berikut ! berdasarkan gambar magnet rotor ditunjukkan oleh nomor ….
a)
1
b)
2
c)
3
d)
4
e)
5
143.
Berikut ini adalah gambar gulungan stator yang gosong, penanganannya yang lebih efisien adalah …..
a)
Di gulung ulang kumparannya
b)
Di solder ulang kawatnya
c)
Di ketok dengan palu
d)
Disemprot cleaner
e)
Dilas pada bagian kawat
144.
Perhatikan gambar berikut, pada saat motor di gunakan lampu depan / lampu kepala setelah mesin menyala lampu tersebut sangat terang namun ketika di akselerasi / di gas atau rpm naik lampu tiba tiba nyala sangaat terang lalu mati, kemudian di ganti lampunya masih tetap terjadi hal demikian dari analisa kemungkinan paling tepat adalah kerusakan pada komponen yang ditunjukkan oleh nomor …
a)
1
b)
2
c)
3
d)
4
e)
5
145.
Perhatikan gambar berikut ! Pada sistem pengisian yang tegangannya tidak normal bisa dipengaruhi dari hal sepele berikut ini. komponen baterai yang kadang luput dari perhatian adalah ….
a)
Baterai mengalami gejala membesar
b)
Terminal baterai macet
c)
Kondisi terminal / kabel baterai berkarat dan kotor
d)
Baterai baik baik saja
e)
Sekering terputus
146.
Perhatikan gambar berikut , kondisi level air aki yang kurang maka di tambahkan .... sampai upper level.
a)

Opsi 1

b)

Opsi 2

c)

Opsi 3

d)

Opsi 4

e)

Opsi 5

147.
Berdasarkan sumber tenaga listrik yang dihasilkan Pada sistem pengapian ada 2 jenis yaitu sistem pengapian .... dan sistem pengapian ….
a)
Sistem pengapian Langsung dan Tidak Langsung
b)
Sistem Magnet dan Rotor
c)
Sistem Pengapian CDI dan Platina
d)
Sistem pengapian Luar dan Dalam
e)
Sistem pengapian lama dan baru
148.
Pada sistem pengapian dengan baterai jika baterai mengalami drop maka akan terjadi gejala ….
a)
Mesin Berputar lancar karena tegangan baterai di turunkan
b)
Mesin hanya bisa stasioner karena input tergangan koil redah
c)
RPM Mesin tinggi karena tegangan ke koil tinggi
d)
Mesin susah nyala karena tegangan ke koil drop
e)
Rpm mesin rendah dan mbrebet / tersendat maka putaran mesin turun
149.
Berikut ini adalah komponen yang berfungsi meningkatkan tegangan 12 V menjadi 12 KV adalah ….
a)
1
b)
2
c)
3
d)
4
e)
5
150.
Perhatikan warna percikan api pada busi berikut ini !
a)
Gambar 1 percikan api bagus karena celah busi rapat dan percikan kuat gambar 2 celah busi lebar
b)
Gambar 2 percikan api bagus karena warna biru dan percikan kuat gambar 1 percikan lemah
c)
Gambar 1 percikan api bagus karena warna biru dan percikan kuat gambar 2 percikan lemah
d)
Gambar 1 percikan api melebar karena warna biru dan percikan kuat gambar 2 percikan fokus
e)
Gambar 2 percikan api melebar karena warna biru dan percikan kuat gambar 1 percikan fokus
151.
Seorang mekanik memeriksa komponen busi didapatkan beberapa kondisi berikut, pernyataan yang benar yaitu….
a)
Gambar 1 Busi Normal karena warna putih
b)
Gambar 2 Busi Mati karena warna coklat
c)
Gambar 3 Busi hidup karena warna hitam
d)
Gambar 1 Busi Normal karena warna Coklat
e)

Gambar 3 Busi jelek karena warna hitam

152.
Berikut ini adalah adalah penjabaran dari salah satu tipe busi Tujuan pemasangan busi ini adalah untuk memperlemah gelombang-gelombang elektromagnet yang ditimbulkan oleh loncatan pengapian, sehingga bisa mengurangi gangguan (interferensi) radio dan peralatan telekomunikasi yang dipasang disekitarnya maupun yang dipasang pada mobil lain. Busi tersebut adalah tipe busi ....
a)
Busi Standar
b)
Busi iridium
c)
Busi Platinum
d)
Busi Resistor
e)
Busi Racing
153.
Perhatikan gambar berikut. Pada gambar berikut busi berwarna hitam basah pekat yang berarti kondisi busi ….
a)
Menyala sempurna
b)
Menurun
c)
Hampir mati
d)
Oli masuk ruang bakar
e)
Oli keluar sempurna
154.
Pada sistem pengapian yang menggunakan aki / baterai terdeteksi Percikan pada ujung kabel koil ketika di cek warnanya merah lemah padahal kondisi koil baru dan di tes dimotor lain normal, hal ini berarti penyebab kerusakan timbul dari komponen lain pada sistem pengapian yaitu pada ….
a)
CDI lemah
b)
Magnet lemah
c)
Pulser mati
d)
Tegangan baterai lemah
e)
Tegangan Baterai kuat
155.
Kondisi ini membuat sistem pengapian tidak mampu memenuhi kebutuhan tegangan. Beban tegangan listrik di bagian busi menjadi terlalu besar. Akibatnya, isolator tegangan tegangan tinggi busi menjadi lebih cepat rusak. Mesin motor menjadi agak sulit dihidupkan dari penjabaran hal tersebut adalah jika kondisi celah busi ….
a)
Terlalu rapat
b)
Terlalu lebar
c)
Tepat
d)
Meloncat
e)
Tenang
156.
Loncatan bunga api tidak maksimal dan proses pembakaran akan sedikit terganggu,"Mesin mobil akan menjadi lebih panas dari biasanya dan di mesin juga akan terdengar bunyi ngelitik alias knocking.Bunyi ngelitik ini diakibatkan dari proses pembakaran yang tidak sempurna. dari penjabaran hal tersebut adalah jika kondisi celah busi
a)
Terlalu rapat
b)
Terlalu lebar
c)
Tepat
d)
Meloncat
e)
Tenang
157.
Pada saat dilakukan pemeriksaan di lampu sein ke arah kiri, lampu bagian kiri hanya diam tidak berkedip dan di geser ke sebelah kanan mau berkedip, hal ini di sebabkan karena ....
a)
Kedua Lampu Kiri Mati
b)
Lampu kiri depan saja yang mati
c)
Lampu kanan depan saja yang mati
d)
salah satu daya lampu / watt lampu terlalu besar
e)
Salah Satu Lampu Kiri Mati
158.
Perhatikan Gambar Berikut Ini Kesimpulan yang tepat dari keduanya yaitu ….
a)
Lampu A normal Lampu B mati
b)
Lampu A Mati Lampu B Normal
c)
Lampu A dan B Normal
d)
Lampu A dan B mati
e)
Lampu A dan B konslet
159.
Pada saat pemeriksaan pada klakson ketika tombol di pencet klakson tidak menyala, ketika di cek langsung dengan baterai seperti gambar berikut klakson normal dan jaringan kabel normal, hal ini menyimpulkan bahwa kerusakan pada bagian....
a)
Relay klakson
b)
Tombol / switch klakson
c)
Rotor coil
d)
Kabel
e)
Baterai / aki
160.
Pada saat melaksanakan pemeriksaan komponen relay 85 dan 86 di berikan energi listrik seperti pada gambar sehingga bunyi klik terjadi pada relay, seperti pada gambar berikut menyimpulkan bahwa kondisi relay ....
a)
Relay mengalami ground
b)
Relay bekerja namun lemah
c)
Relay bekerja kurang maksimal
d)
Relay kondisi normal
e)
Relay terputus
161.
Lampu rem saat dilakukan pemeriksaan yaitu kontak ON dan pedal rem di injak terjadi reaksi harusnya lampu rem bagian belakang motor menyala, namun tidak menyala hal ini disebabkan karena ….
a)
Aki lemah
b)
Switch lampu rem mati
c)
Switch lampu versnelling mati
d)
Switch oli mati
e)
Aki Drop
162.
Komponen yang terpasang pada sistem lampu sein ada komponen yang membuat lampu akan bekerja secara berkedip saat kondisi saklar / switchnya posisi ON , jika hal tersebut tidak terjadi maka kerusakan terjadi pada ….
a)

a

b)

b

c)

c

d)

d

e)

e

163.
Jika pada sepedamotor ketika kontak ON pada layar speedometer, lampu dan indikator lainnya akan menyala, Jika tidak menyala pemeriksaan paling mudah yaitu ....
a)
Sekering lampu kepala
b)
Sekering engine
c)
Sekering USB
d)
Sekering terputus
e)
Sekering meter di fuse box di cek
164.

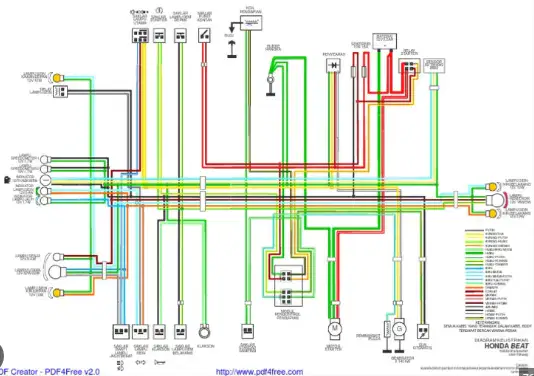

Perhatikan gambar berikut ini , wiring diagram tersebut menunjukkan pada posisi komponen yang mengalirkan listrik, jika terjadi kendala pada bagian socket lampu kepala Dan lampu tanda belok maka komponen tersebut yaitu pada gambar ….
a)

a

b)

b

c)

c

d)

d

e)

e

165.
Pemasangan jaringan kabel kelistrikan terutama pada komponen kabel .... akan menjadikan enelrgi kelistrikan menjadi hidup. Yaitu.
a)
Positif
b)
Hidup
c)
Ground
d)
Inti Gambar
e)
Kabel plus baterai
166.
Apa saja komponen yang termasuk dalam sistem penerangan pada sepeda motor?
a)
Lampu dekat, lampu jauh, dan lampu rem
b)
Lampu jauh dan lampu rem
c)
Lampu dekat dan lampu rem
d)
Lampu dekat dan lampu jauh
e)
lampu jauh, lampu plat nomer dan lampu rem
167.
Apa fungsi dari sistem tanda berupa cahaya pada sepeda motor?
a)
Memberi tanda pada pengendara lain bahwa kita akan berhenti
b)
Memberi tanda pada pengendara lain bahwa kita akan berbelok
c)
Memberi tanda pada pengendara lain bahwa kita akan berpapasan
d)
Memberi tanda pada pengendara lain bahwa kita akan mengurangi kecepatan
e)
Memberi tanda pada pengendara lain bahwa kita akan putar arah
168.
Apa fungsi dari sistem penerangan pada sepeda motor?
a)
Untuk melihat jalan pada saat hujan
b)
Untuk melihat jalan pada saat malam hari
c)
Untuk melihat jalan pada siang hari
d)
Untuk melihat jalan pada saat berkabut
e)
Untuk melihat jalan pada saat ketemu mantan
169.
Apa perbedaan antara lampu tanda belok dan lampu rem pada sepeda motor?
a)
Kedipan sinar
b)
Jarak sinar
c)
Arah penyinaran
d)
Warna sinar
e)
bahannya
170.
Apa perbedaan antara lampu dekat dan lampu jauh pada sistem penerangan sepeda motor?
a)
Jarak sinar
b)
Kedipan sinar
c)
Warna sinar
d)
Arah penyinaran
e)
harganya
171.
Berapa jarak sinar lampu dekat pada sistem penerangan sepeda motor?
a)
50 meter
b)
100 meter
c)
150 meter
d)
200 meter
e)
500 meter
172.
Mengapa sistem sinyal/tanda pada sepeda motor penting?
a)
Untuk memberi tanda pada pengendara lain
b)
Untuk memberi tanda pada pengendara lain yang berada di depan
c)
Untuk memberi tanda pada pengendara lain yang berada di belakang
d)
Untuk memberi tanda pada pengendara lain yang berada di samping
e)
Untuk memberi tanda pada pengendara lain bahwa masih ada konvoi
173.
Dimana letak unit lampu pada konstruksi lampu kepala sepeda motor?
a)
Bagian kemudi
b)
Bagian samping
c)
Bagian depan
d)
Bagian belakang
e)
Bagian bawah plat
174.
Apa saja contoh sistem penerangan AC dan DC pada sepeda motor?
a)
Lampu dekat, lampu jauh, dan lampu rem
b)
Lampu dekat dan lampu jauh
c)
Lampu dekat dan lampu rem
d)
Lampu jauh dan lampu rem
e)
Lampu Plat dan lampu utama
175.

Berapa jumlah kedipan lampu tanda belok pada sepedamotor yang baik?

a)

30 kali dalam satu menit

b)

60 s/d 90 kali dalam satu menit

c)

Lebih cepat lebih baik

d)

Lebih lambat lebih baik.

e)

sesuai dengan laju kecepatan motor

176.
Sumber tegangan yang digunakan pada sistem penerangan yang ada pada sepedamotor diidentifikasi melalui
a)
Fungsi pada saat dioperasikannya
b)
Kuat cahaya yang dihasilkan
c)
Arah sinar lampunya
d)
Saklar yang digunakannya.
e)
Merk Baterai yang digunakan
177.
Apa yang dimaksud dengan sistem pengapian CDI (Capacitor Discharge Ignition)?
a)
Sistem pengapian yang menggunakan busi ganda
b)
Sistem pengapian yang menggunakan kapasitor untuk menyimpan listrik
c)
Sistem pengapian yang hanya bekerja pada malam hari
d)
Sistem pengapian yang menggunakan bahan bakar alternatif
e)
Sistem pengapian yang mengontrol tekanan oli
178.
Fungsi apa yang diatur oleh ECU (Electronic Control Unit) pada sepeda motor modern?
a)
Mengontrol kecepatan
b)
Mengatur suhu mesin
c)
Memproses sinyal listrik dari stator
d)
Mengatur injeksi bahan bakar dan pengapian
e)
Menghasilkan busi
179.

Jika sekring utama pada sistem pengisian sepeda motor putus, apa yang akan terjadi?

a)

Tidak ada arus listrik yang mengalir ke baterai dan komponen listrik lainnya.

b)

Tidak ada arus listrik yang mengalir ke sistem pengapian dan sistem starter.

c)

Tidak ada arus listrik yang mengalir ke sistem penerangan dan sistem indikator.

d)

Tidak ada arus listrik yang mengalir ke sistem pengisian dan sistem pengapian.

e)

Tidak ada arus listrik yang mengalir ke sistem pengisian dan sistem penerangan.

180.

Apa fungsi dari regulator / kiprok pada sistem pengisian sepeda motor?

a)

Mengatur tegangan yang disuplai ke baterai dan komponen listrik lainnya agar tetap stabil.

b)

Mengubah arus AC yang dihasilkan oleh alternator menjadi arus DC yang dibutuhkan oleh baterai dan komponen listrik lainnya.

c)

Mengirimkan sinyal waktu pengapian ke CDI berdasarkan putaran mesin dan posisi piston.

d)

Menaikkan tegangan yang dihasilkan oleh baterai agar cukup untuk menghasilkan bunga api pada busi.

e)

Menyimpan energi listrik yang berlebih dari sistem pengisian agar tidak terbuang sia-sia.

181.

Apa yang membuat lampu besar sepeda motor redup saat menggunakan sistem penerangan DC?

a)

Baterai lemah (kosong) atau rusak.

b)

Alternator tidak berfungsi dengan baik atau rusak.

c)

Regulator tidak berfungsi dengan baik atau rusak.

d)

Rectifier tidak berfungsi dengan baik atau rusak.

e)

Lampu besar tidak berfungsi dengan baik atau rusak.

182.

Apa perbedaan antara sistem pengapian AC CDI dan DC CDI pada sepeda motor? Siapa di antara Nisa, Rani, dan Joko yang bisa menjawab?

a)

Sistem pengapian AC CDI menggunakan arus AC yang dihasilkan oleh alternator sebagai sumber energi, sedangkan sistem pengapian DC CDI menggunakan arus DC yang dihasilkan oleh baterai sebagai sumber energi.

b)

Sistem pengapian AC CDI menggunakan pulser sebagai sinyal waktu pengapian, sedangkan sistem pengapian DC CDI menggunakan platina sebagai sinyal waktu pengapian.

c)

Sistem pengapian AC CDI menggunakan coil primer dan sekunder sebagai pengubah tegangan, sedangkan sistem pengapian DC CDI menggunakan transformator sebagai pengubah tegangan.

d)

Sistem pengapian AC CDI menggunakan kapasitor sebagai penyimpan energi listrik, sedangkan sistem pengapian DC CDI menggunakan baterai sebagai penyimpan energi listrik.

e)

Sistem pengapian AC CDI menggunakan busi sebagai pemercik bunga api, sedangkan sistem pengapian DC CDI menggunakan glow plug sebagai pemercik bunga api.

183.

Apa yang akan terjadi jika Sari, Faisal, dan Hadi mencoba menghidupkan sepeda motor tanpa baterai yang baik?

a)

Baterai lemah (kosong) atau rusak

b)

Relay starter tidak berfungsi dengan baik atau rusak

c)

Motor starter tidak berfungsi dengan baik atau rusak

d)

Solenoid starter tidak berfungsi dengan baik atau rusak

e)

Semua jawaban benar

184.

Apa yang akan terjadi jika busi sepeda motor terlalu basah atau terlalu kering?

a)

Busi akan mudah terbakar atau meleleh

b)

Busi akan mudah terkorosi atau berkarat

c)

Busi akan mudah terlepas atau patah

d)

Busi akan sulit memercikkan bunga api atau bunga api tidak stabil

e)

Busi akan sulit dipasang atau dilepas

185.
Apa yang dimaksud dengan sistem penerangan AC pada sepeda motor?
a)
Sistem penerangan yang menggunakan arus AC yang dihasilkan oleh alternator sebagai sumber energi
b)
Sistem penerangan yang menggunakan arus AC yang dihasilkan oleh baterai sebagai sumber energi
c)
Sistem penerangan yang menggunakan arus DC yang dihasilkan oleh alternator sebagai sumber energi
d)
Sistem penerangan yang menggunakan arus DC yang dihasilkan oleh baterai sebagai sumber energi
e)
Sistem penerangan yang menggunakan arus AC atau DC yang dihasilkan oleh alternator atau baterai sebagai sumber energi
186.
Apa yang dimaksud dengan sistem EFI pada sepeda motor?
a)
Sistem yang mengatur suplai bahan bakar dan udara ke ruang bakar secara elektronik
b)
Sistem yang mengatur suplai bahan bakar dan udara ke ruang bakar secara mekanik
c)
Sistem yang mengatur suplai bahan bakar dan udara ke ruang bakar secara hidrolik
d)
Sistem yang mengatur suplai bahan bakar dan udara ke ruang bakar secara pneumatik
e)
Sistem yang mengatur suplai bahan bakar dan udara ke ruang bakar secara termal
