WorksheetsTècniques d’expressió gràfica
Total questions: 15
Worksheet time: 19mins
En quina perspectiva està representat l'objecte?
Perspectiva cònica
Perspectiva cavallera
Escala
Perspectiva isomètrica
Dibuixa un cub utilitzant la perspectiva isomètrica.
Observa les vistes i indica el dibuix en perspectiva cavallera de la peça que representen.
Les vistes no representen cap d'aquestes peces.
Quina figura representa la vista de perfil del següent objecte?
Fes la perspectiva cònica de la figura adjunta.

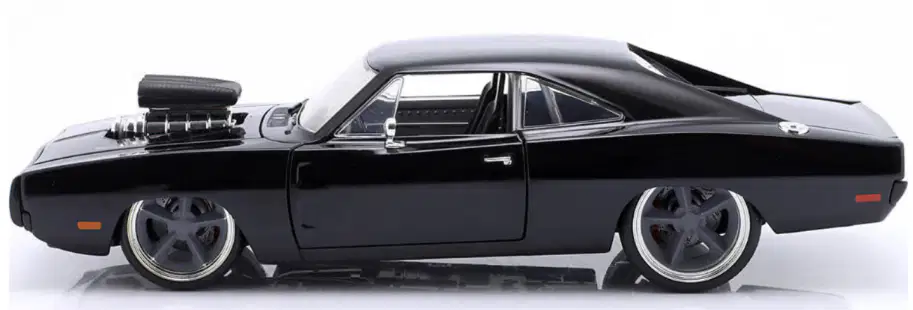

A la imatge veiem un cotxe de col·leccionisme fet a escala 1:24. El cotxe mesura uns 23 cm, quants metres mesura el cotxe real?
(a)
Quina escala utilitzaria per representar una taula que fa 85 cm d'amplada i la vull dibuixar màxim de 10 cm.
E=1:8
E=8:1
E=1:10
E=10:1
E=1:1
Quants errors d'acotament hi ha?
0
1
2
3
4
Indica en quina perspectiva està representada la casa.
Isomètrica
Cònica
Alçat
Cavallera
Pinta les cares segons el que veiem en les diferents vistes.
- Alçat: Vermell.
- Perfil: Blau.
- Planta: Verd.
Si dibuixem una peça a escala 1:5, vol dir que les mides en el dibuix són 5 vegades més petites que a l’objecte real.
Veritat
Fals
En la representació en perspectiva isomètrica els angles entre els tres eixos són de 120°.
Veritat
Fals
En la representació en vistes d’un objecte, la vista d’alçat i la vista de perfil han de tenir la mateixa amplada.
Veritat
Fals
Quan acotem el dibuix d'una peça, hem d'indicar a les cotes la mida real de l'objecte.
Veritat
Fals
Tant en la perspectiva cavallera com en la cònica, per donar la sensació de profunditat necessitem determinar un punt de fuga.
Veritat
Fals
