Test Clasa a IX-a M1 - Reprezentarea pieselor mecanice

Total questions: 15

Worksheet time: 30mins

Name
Class
Date
1.

Alegeți răspunsul corect: 1. Linia continuă groasă se folosește pentru:

a)

a. contururi și muchii reale, vizibile;

b)

b. muchii fictive;

c)

c. contururi și muchii reale acoperite.

2.

Alegeți răspunsul corect: Scara 2:1 este:

a)

scară de micșorare

b)

scară de mărire

c)

scară de mărime naturală

3.

Alegeți răspunsul corect: Hașurile pentru metale se desenează cu:

a)

linii continue groase

b)

linii continue subțiri paralele

c)

linii subțiri întrerupte la 45°.

4.

Răspundeți prin adevărat (A) sau fals (F) la următoarea afirmație:

a. Prin proiecție se înțelege atât reprezentarea în vedere, cât și cea în secțiune.

a)

Adevărat (A)

b)

Fals (F)

5.

Răspundeți prin adevărat (A) sau fals (F) la următoarea afirmație:

b. Secțiunea suprapusă se reprezintă suprapusă pe vedere, cu linie continuă subțire.

a)

Adevărat (A)

b)

Fals (F)

6.

Răspundeți prin adevărat (A) sau fals (F) la următoarea afirmație:

c. Linia de ruptură se trasează cu rigla cu linie continuă groasă.

a)

Adevărat (A)

b)

Fals (F)

7.

Răspundeți prin adevărat (A) sau fals (F) la următoarea afirmație:

d. Cota poate fi însoțită de simboluri, cuvinte sau prescurtări.

a)

Adevărat (A)

b)

Fals (F)

8.

Răspundeți prin adevărat (A) sau fals (F) la următoarea afirmație:

e. SØ40 – reprezintă diametrul cercului de 40 mm.

a)

Adevărat (A)

b)

Fals (F)

9.

Răspundeți prin adevărat (A) sau fals (F) la următoarea afirmație:

f. Cotarea din figura este o cotare tehnologică.

a)

Adevărat (A)

b)

Fals (F)

10.

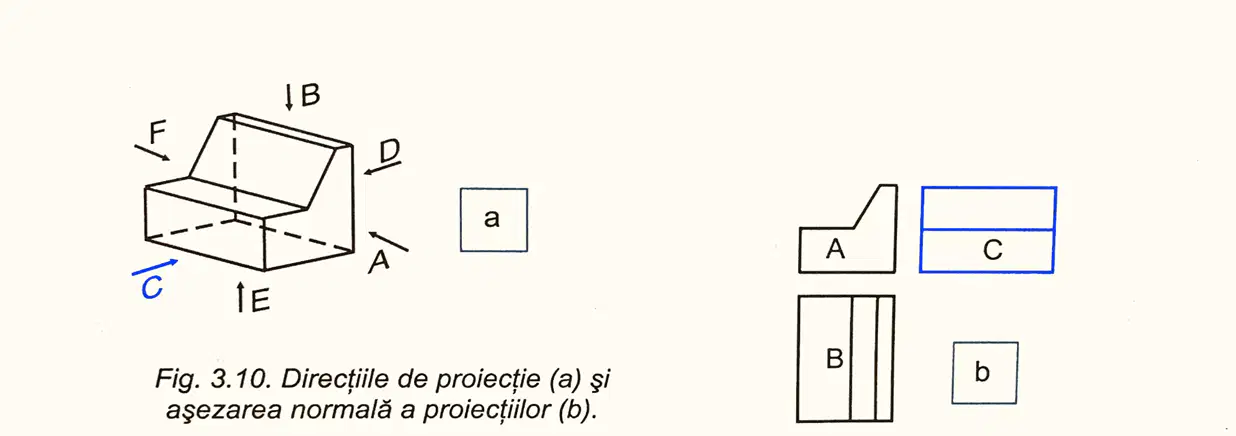

1. Scrieți denumirea celorlalte 5 proiecții:

A - vederea din față, B -

(a)

11.

1. Scrieți denumirea celorlalte 5 proiecții: C -

(a)

12.

1. Scrieți denumirea celorlalte 5 proiecții: D -

(a)

13.

1. Scrieți denumirea celorlalte 5 proiecții: E -

(a)

14.

1. Scrieți denumirea celorlalte 5 proiecții: F -

(a)

15.

Completați desenul cu vederile D, E și F
