WorksheetsИТОГОВЫЙ ТЕСТ
Total questions: 20
Worksheet time: 10mins
Для чего используется среда LOGO!Soft Comfort в рамках тренажёра?
Для работы и проверки схем программирования контроллера
Для просмотра фильмов
Для рисования картинок
Для отправки электронных писем

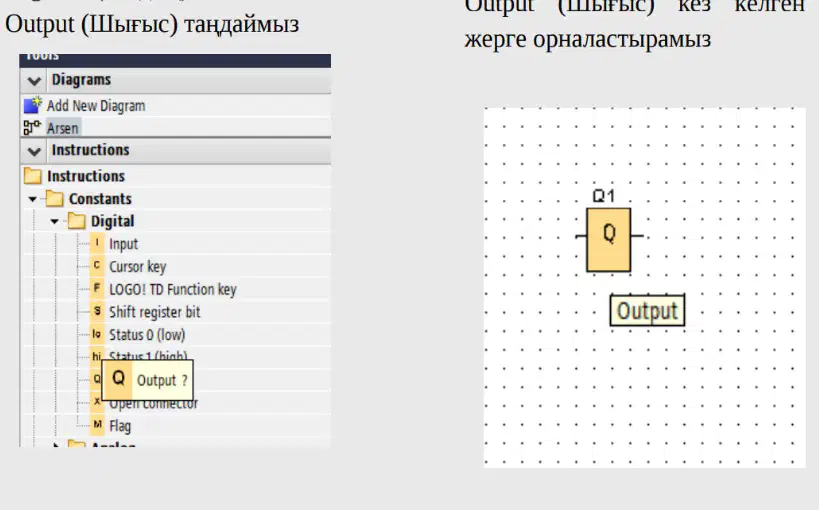

Какие элементы обозначаются буквой Q на модуле LOGO!?
Цифровые входы для датчиков
Дискретные выходы для цепей нагрузки
Кнопки клавиатуры
Интерфейс для подключения к компьютеру
При включённом выходе (Q = 1) максимальный ток составляет:
2 ампера
5 ампер
10 ампер (8 А при 230 В перем.)
20 ампер
Зачем нужен встроенный симулятор в LOGO!Soft Comfort? Выбери самый верный ответ.
чтобы печатать схемы на бумаге
чтобы виртуально протестировать программу без подключения к реальному контроллеру
чтобы менять цвета интерфейса
чтобы увеличивать скорость компьютера
Выбери правильное соответствие: буква — элемент LOGO!
Q — вход; M — выход
Q — выход; M — маркер
Q — маркер; M — вход
Q — питание; M — земля
Выбери утверждение о маркерах, которое верно по материалу.
Маркеры всегда сохраняют высокий уровень независимо от входа
Маркеры имеют то же значение на выходе, что и на своём входе
Маркеры используются только для аналоговых сигналов
Маркеры заменяют физические выходы в любой схеме
Какая буква используется для обозначения маркеров?
I
Q
M
F
Выбери правильное название: логическая функция, у которой выход равен «Лог.1» только когда все входы равны «Лог.1».
OR (ИЛИ)
AND (И)
NOT (НЕ)
XOR (Исключающее ИЛИ)
Какой символ используется в LOGO! для функции AND (И)? Выбери блок с амперсандом.
Блок с «≥1»
Блок с цифрой «1»
Блок с «&»
Блок без надписи

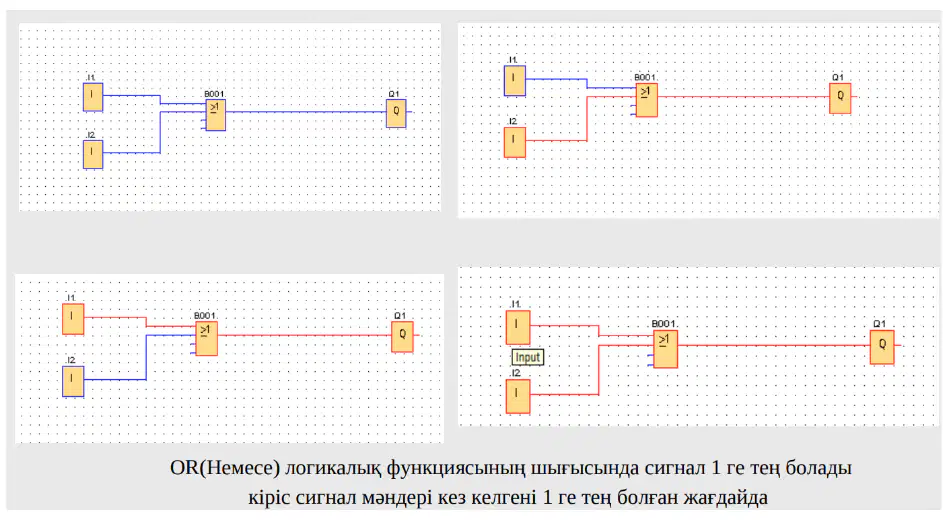

На примере OR: выход подсвечен синим, хотя один вход красный (0). Почему?
OR даёт 1, если хотя бы один вход 1
OR даёт 0 при любом нуле
OR равен AND
OR зависит от NOT
На изображении показан символ AND(И) с стрелкой вверх рядом с Q. Что означает эта стрелка?
Обнаружение фронта результата логической операции (RLO)
Наличие задержки выхода Q
Инвертирование выхода Q
NOR(ИЛИ-НЕ) даёт «Лог.1» только когда все входы «Лог.0». Что произойдёт, если любой вход станет «1»?
Q станет «Лог.0»
Q останется «Лог.1»
Q станет «Лог.1» сильнее
Символ XOR в LOGO! содержит знак «=1». Что означает «=1»?
Выход «Лог.1» когда сумма активных входов равна 1
Всегда равен 1 при включении питания
Выход равен первому входу
Если вход блока в LOGO! не подключён и у AND с фронтом RLO применяется правило x=1, что считается на этом входе?
«Лог.1»
«Лог.0»
Случайное значение
Выбери верное сравнение: у XOR из двух входов Q=1 когда...
ровно один вход «1»
оба входа «1»
оба входа «0»
Какая функция даёт «Лог.1» только когда все входы «0»?
NOR(ИЛИ-НЕ)
XOR(исключающее ИЛИ)
AND(И)
Как расшифровывается сокращение Cnt во входах специальных функций?
Counter — выход сброса
Count — вход для счётчика (счётные импульсы)
Control — общий управляющий вход
Connect — соединение с устройством
Какой вход имеет приоритет над остальными и переключает выходы в «0»?
S — установка
R — сброс
Trg — запуск
Ral — сбросить всё
Какой вход даёт возможность установить выход в «1»?
En
Fre
S
Dir
Если нужно установить выход блока в «1», какой вход активируют, а какой снимет установку?
Активируют En, снимет R
Активируют S, снимет R
Активируют Trg, снимет Dir
Активируют Fre, снимет Par
