Güç Aktarma Organları II

Total questions: 20

Worksheet time: 15mins

Name
Class
Date
1.

Aşağıdaki görselde gösterilen parça, kavrama sisteminin hangi elemanıdır?

a)

Kavrama diski

b)

Baskı plakası

c)

Volan

d)

Göbek

2.

Çift kütleli volan sisteminin en önemli avantajı nedir?

a)

Motor gücünü artırır

b)

Titreşimleri ve sarsıntıları azaltır

c)

Frenleme kuvvetini dengeler

d)

Balata aşınmasını azaltır

3.

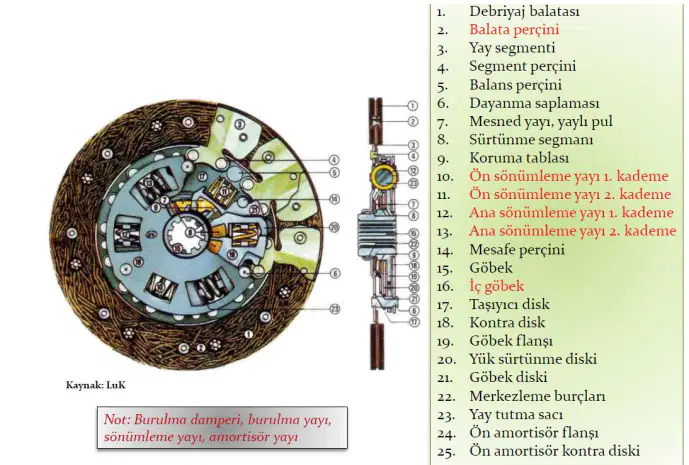

Aşağıdaki diyagramda (kavrama diski kesit görünüşü) numaralandırılmış parçalardan hangisi “titreşim damperi”dir?

a)

13

b)

9

c)

8

d)

17

4.

Kavrama diskindeki balata malzemesi genellikle hangi özellikleri sağlamalıdır?

a)

Düşük sürtünme, yüksek ısı direnci

b)

Yüksek sürtünme, düşük ısı direnci

c)

Yüksek sürtünme, yüksek ısı direnci

d)

Düşük sürtünme, düşük ısı direnci

5.

Aşağıdaki görseldeki parça hangi görevi üstlenir?

a)

Motor gücünü artırır

b)

Ayırma parmaklarının hareketini iletir

c)

Vites geçişlerini kolaylaştırır

d)

Baskı plakasını sabitler

6.

Kavrama diski göbeği aşağıdakilerden hangisiyle bağlantılıdır?

a)

Krank mili

b)

Priz direk mili

c)

Volan

d)

Diferansiyel

7.

Kuru tip tek diskli kavramalarda volan malzemesi olarak en çok hangi madde tercih edilir?

a)

Çelik

b)

Alüminyum

c)

Dökme demir

d)

Pirinç

8.

Aşağıdaki görseldeki baskı plakası hangi malzemeden yapılmıştır?

a)

Pirinç

b)

Dökme demir

c)

Alüminyum

d)

Plastik kompozit

9.

Diyafram yaylı kavramaların avantajı aşağıdakilerden hangisidir?

a)

Daha ağır olmaları

b)

Pedal kuvvetini azaltmaları

c)

Balata aşınmasını hızlandırmaları

d)

Soğutmayı zorlaştırmaları

10.

Aşağıdaki görseldeki mekanizma neyi temsil eder?

a)

Titreşim damperi

b)

Ayırma parmakları

c)

Volan yatak sistemi

d)

Kavrama çatalı

11.

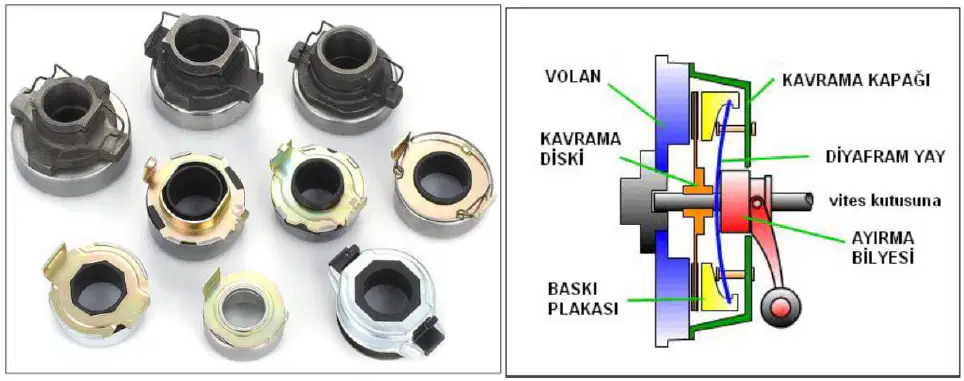

Kavrama pedalına basıldığında ilk olarak hangi eleman hareket eder?

a)

Ayırma yatağı

b)

Ayırma parmakları

c)

Kavrama çatalı

d)

Baskı plakası

12.

Grafit yüzeyli ayırma yataklarının temel avantajı nedir?

a)

Yüksek maliyet

b)

Sessiz çalışma ve düşük sürtünme

c)

Yüksek tork iletimi

d)

Soğutma etkisi

13.

Kavrama diski montajı sırasında cıvatalar hangi yöntemle sıkılmalıdır?

a)

Aynı yönde tek seferde

b)

Çapraz ve kademeli şekilde

c)

Rastgele sırayla

d)

Dıştan içe doğru

14.

Kavramanın görevlerinden biri aşağıdakilerden hangisidir?

a)

Motor devrini artırmak

b)

Motor ile vites kutusu arasında hareketi kademeli iletmek

c)

Fren sistemine yardımcı olmak

d)

Yakıt verimini artırmak

15.

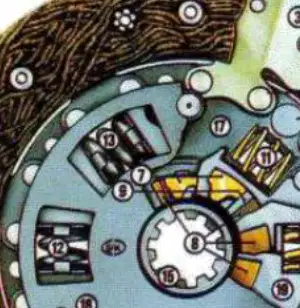

Aşağıdaki diyagramda görülen “titreşim damperi (torsion damper)”in görevi aşağıdakilerden hangisidir?

a)

Kavrama diski üzerinde dönme momentini sabitlemek

b)

Krank milinden gelen burulma titreşimlerini sönümleyerek vites kutusuna geçişini azaltmak

c)

Pedal kuvvetini artırmak

d)

Baskı plakasının merkezlenmesini sağlamak

16.

Aşağıda verilen ayırma yatağı tiplerinden hangisi, yüksek sıcaklık ve düşük sürtünme koşullarında sessiz çalışma avantajı sağlar, ancak yağlama gerektirmez?

a)

Bilyalı ayırma yatağı

b)

Grafit yüzeyli ayırma yatağı

c)

Bronz burçlu ayırma yatağı

d)

Seramik kaplamalı ayırma yatağı

17.

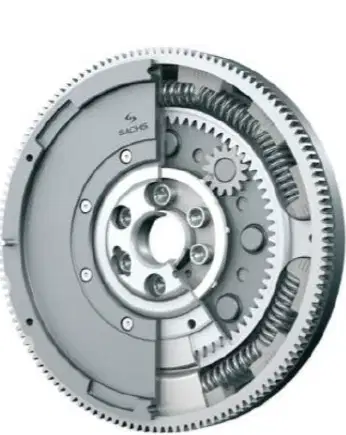

Aşağıdaki şekilde görülen çift kütleli volan sisteminde, iç ve dış kütleler arasında kullanılan yay mekanizmasının işlevi nedir?

a)

Kavrama diskinin atalet momentini azaltmak

b)

Motor momentindeki ani değişimleri yumuşatarak titreşimleri sönümlemek

c)

Motor devrini yükseltmek

d)

Kavrama balatasını sıkıştırmak

18.

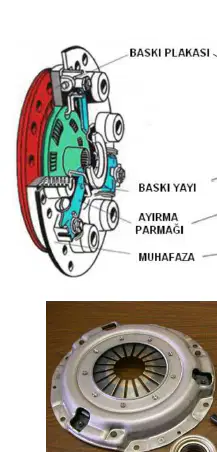

Aşağıdaki görseldeki baskı plakası, diyafram yaylı bir sistemde hangi durumda volandan uzaklaşarak kavramayı ayırır?

a)

Pedala basılmadığında, yay baskı plakasını volana iter

b)

Pedala basıldığında, ayırma parmakları diyafram yayı geriye çekerek baskı plakasını ayırır

c)

Pedala basıldığında, baskı plakası volana yaklaşır

d)

Pedal serbestken ayırma yatağı baskı plakasını iter

19.

Bir kavrama montajında, baskı plakasının volan yüzeyine paralel olmaması durumunda aşağıdaki durumlardan hangisi en olası arızadır?

a)

Kavrama pedalı çok yumuşak hissedilir

b)

Kavrama diski tam olarak serbest duruma geçemez, sürekli kavrama olur

c)

Debriyaj bilyesi aşırı ses yapar

d)

Vites geçişleri kolaylaşır

20.

Pedala basıldığında hareket sırasıyla aşağıdaki elemanlardan hangileri üzerinden geçerek baskı plakasının geri çekilmesini sağlar?

a)

Pedal → Manivela → Kavrama Çatalı → Ayırma Yatağı → Ayırma Parmakları

b)

Pedal → Ayırma Yatağı → Manivela → Baskı Plakası → Kavrama Çatalı

c)

Kavrama Çatalı → Pedal → Ayırma Parmakları → Manivela → Baskı Plakası

d)

Pedal → Priz Direk Mili → Ayırma Parmakları → Volan → Çatal
