WorksheetsQuiz sur les coupes et hachures en dessin technique
Total questions: 20
Worksheet time: 10mins
Quelle est la première étape pour réaliser une coupe simple ?
Choisir un plan de coupe
Colorier la pièce
Mesurer la pièce
Assembler les composants
Lors de la deuxième étape d’une coupe simple, que doit-on faire ?
Couper la pièce suivant le plan choisi
Peindre la pièce
Coller la pièce
Plier la pièce

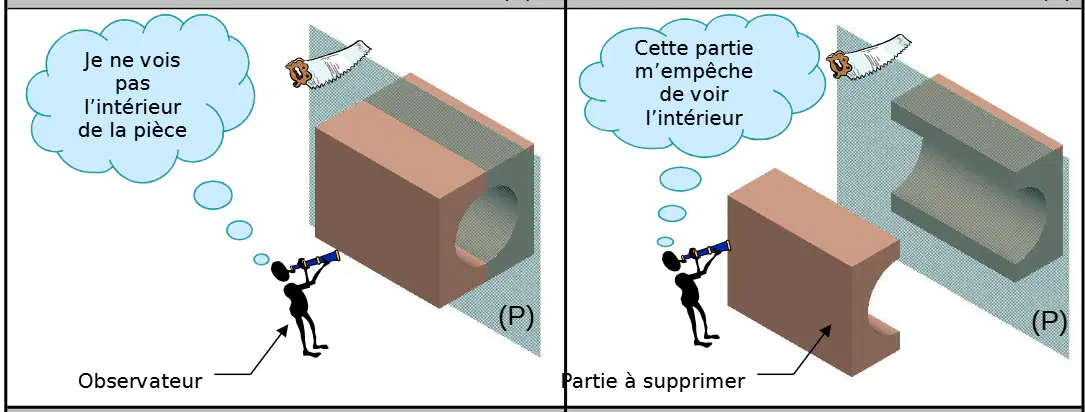

Après avoir supprimé la partie de la pièce entre l’observateur et le plan de coupe, que peut-on faire ?
Observer l’intérieur de la pièce
Cacher la pièce
Agrandir la pièce
Changer la couleur de la pièce

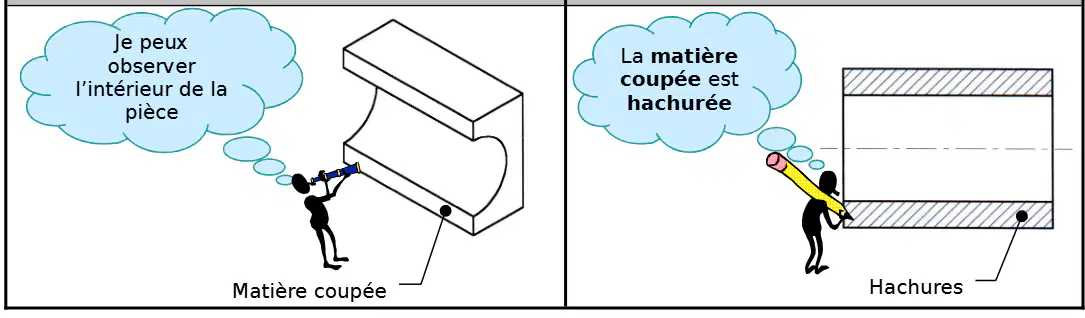

Comment la matière coupée est-elle représentée sur le plan ?
Par des hachures
Par des points
Par des cercles
Par des flèches
Quel type de hachures est utilisé pour les métaux ferreux comme les aciers et les fontes ?
Hachures spécifiques aux métaux ferreux
Hachures pour matières plastiques
Hachures pour alliages d’aluminium
Hachures pour bois
La suppression de la partie de la pièce entre l’observateur et le plan de coupe lors d’une coupe simple permet :
d’observer l’intérieur de la pièce
de rendre la pièce plus légère
de changer la couleur de la pièce
d’augmenter la résistance de la pièce
Quels sont les matériaux fréquemment rencontrés en construction mécanique selon le document ?
Métaux ferreux, aluminium, cuivre, matières plastiques et isolantes
Bois, verre, papier, caoutchouc
Or, argent, platine, diamant
Béton, pierre, sable, argile
Quelle étape vient juste après le choix du plan de coupe dans la réalisation d’une coupe simple ?
Couper la pièce suivant le plan choisi
Projeter la partie observée
Supprimer la matière coupée
Colorier la pièce
Quels sont les deux exemples de métaux non ferreux mentionnés dans le document ?
Aluminium et cuivre
Fer et acier
Or et argent
Plomb et zinc
Quel est le rôle de l’observateur dans le processus de coupe simple ?
Observer l’intérieur de la pièce après la coupe
Couper la pièce
Colorier la pièce
Assembler les composants
Que représentent les hachures dans une vue en coupe ?
Les zones coupées
Les zones non coupées
Les contours extérieurs
Les arêtes cachées
Dans quel type de trait le plan de coupe est-il tracé ?
Trait mixte fin avec deux traits forts aux extrémités
Trait continu épais
Trait pointillé
Trait double
Les hachures ne traversent jamais quoi ?
Les contours visibles
Les arêtes cachées
Les zones non coupées
Les axes de symétrie
Les hachures ne s’arrêtent jamais sur quoi ?
Les arêtes visibles
Les contours cachés
Les axes
Les points de coupe
Où trouve-t-on les indications de coupe ?
Sur une vue existante
Sur une nouvelle vue
Sur le plan de fabrication
Sur la légende
Quels éléments ne sont jamais coupés longitudinalement ?
Les pièces pleines
Les pièces creuses
Les pièces percées
Les pièces soudées
Quelles lettres utilise-t-on pour désigner le plan de coupe ?
Des lettres majuscules
Des lettres minuscules
Des chiffres
Des symboles
Que doit-on faire après avoir tracé le plan de coupe ?
Désigner le plan de coupe par deux lettres majuscules
Placer les hachures
Colorier la pièce
Ajouter une légende
Quelles étapes sont nécessaires pour obtenir le résultat de la coupe sur une autre vue ?
Étapes 5 et 6
Étapes 1 et 2
Étapes 3 et 4
Étapes 2 et 5
Dans quel cas ne coupe-t-on jamais les pièces pleines dans la longueur ?
Si la coupe ne donne pas une représentation plus détaillée
Si la pièce est creuse
Si la pièce est colorée
Si la pièce est soudée
