ULANGAN HARIAN MO KELAS XI

Total questions: 30

Worksheet time: 54mins

Name
Class
Date
1.

Salah satu tujuan diameter katup Hisap dibuat lebih besar dari celah katup buang adalah agar ....

a)

Tekanan kompresi tinggi

b)

Mudah melepaskan gas buang

c)

Mudah membedakan ukuran celahnya

d)

Memperbanyak campuran bahan bakar yang masuk

e)

Katup buang tidak overheating

2.

Berikut ini pengaruh yang disebabkan jika pegas katup terlalu lemah adalah ...

a)

Keausan pada penggerak katup

b)

Tuas katup patah

c)

Setelan katup tidak tepat

d)

Pembukaan katup terlalu sempit

e)

Katup begetar pada kecepatan tinggi

3.

Untuk mencegah katup melayang atau meredam getaran lebih baik pada kecepatan tinggi , maka digunakan pegas yang..

a)

Ukuran diameter lubang lebih besar

b)

Ukuran penampang besi pegas lebih besar

c)

Bentuk penampang besi pegas pipih

d)

Jumlah pegasnya ganda

e)

Ukurannya lebih panjang

4.

Berikut ini prosedur memasang asembli torak ke dalam tabung silinder, kecuali ....

a)

Tanda pada piston diarahkan menghadap ke bagian depan mesin atau ke silinder satu

b)

Sebelum dipasang berikan oli mesin yang bersih pada dinding torak

c)

Celah ujung cincin torak pertama, kedua dan seterusnya segaris

d)

Dengan bantuan piston ring compressor untuk mengerutkan cincin torak, kemudian tekan kepala torak secara perlahan

e)

Posisikan pena engkol/crankpin pada titik mati atas (TMA)

5.

Pada kebanyakan motor letak cam dan penumbuk (valve lifter) diperlukan offset yang bertujuan untuk….

a)

Agar gesekan dan keausan antara cam dengan penumbuk katup menjadi kecil dan merata

b)

Poros nok dapat mudah dilepas

c)

Memperingan gaya dorong cam terhadap valve lifter

d)

Untuk memperbaiki pemindahan panas

e)

Mencegah kebengkokan push rod

6.

Untuk mencegah kebengkokan pada saat melepas kepala silinder, lepas baut-baut kepala slinder sesuai urutan sebagai berikut ....

a)

10-9-8-7-6-5-4-3-2-1

b)

1-2-3-4-5-6-7-8-9-10

c)

10-8-6-4-1-2-3-5-9-7

d)

1-2-6-4-3-5-8-10-9-7

e)

1-2-4-6-3-5-10-8-9-7

7.

Berikut ini fungsi dari poros nok, kecuali ……

a)

Membuka katup sesuai dengan urutan pengapian

b)

Penggerak Distributor

c)

Penggerak pompa oli

d)

Penggerak pompa bensin

e)

Penggerak pompa air

8.

Hubungan antara cam shaft dengan crank shaft pada motor 4 langkah adalah ...

a)

Cam shaft berputar 2 kali, crank shaft berputar 1 kali

b)

Cam shaft berputar 2 kali, crank shaft berputar 2 kali

c)

Cam shaft berputar 1 kali, crank shaft berputar 2 kali

d)

Cam shaft berputar 1 kali, crank shaft berputar 4 kali

e)

Cam shaft berputar 4 kali, crank shaft berputar 1 kali

9.

Fungsi kelonggaran celah katup yang sesuai standar adalah......

a)

Agar suara mesin makin halus, tidak berisik

b)

Agar pelumasan pada klep semakin baik

c)

Mengatasi pemuaian dan klep bisa menutup rapat

d)

Agar klep tidak mudah aus, karena bergesek

e)

Agar bahan bakar makin irit

10.

Berikut ini pengaruh yang dapat diakibatkan jika celah katup terlalu lebar dari spesifikasi adalah

a)

Katup lebih cepat terbuka dan lebih lambat menutup,

b)

Waktu pembukaan katup lebih lama

c)

Peluang terjadinya kebocoran kompresi lebih tinggi.

d)

Suara mesin lebih berisik (bunyi)

e)

Memungkinkan terjadi overheat pada katup

11.

Yang dimaksud  dengan SOHC untuk motor  4 silinder  adalah :

a)

Penggerak  katup yang hanya mempunyai  satu poros kam untuk mengontrol semua katup (baik katup masuk maupun katup buang) yang berada di atas kepala silinder

b)

Penggerak katup  dengan satu poros kam di blok silinder, dan katup terletak di bagian samping ruang bakar

c)

Penggerak katup dua camshaft yang masing-masing camshaft mengontrol secara terpisah untuk katup masuk dan buang

d)

Penggerak  katup dengan  satu poros kam  di blok silinder silinder, untuk menggerakkan katup yang berada di kepala silinder dengan perantara pushrod dan rocker arm

e)

Penggerak katup  dengan dua poros  kam  dikepala silinder 2 katup IN  dan  1 katup EX  diatas  kepala silinder

12.

Jika lampu indikator didasbord pada gambar dibawah ini menyala, menunjukkan ....

a)

Saringan oli tersumbat

b)

ekanan pompa oli terlalu tinggi

c)

Level oli terlalu tinggi (berlebih)

d)

Oli terlalu kental

e)

Temperatur oli mesin terlalu tinggi

13.

Kode SAE 20W-50 menunjukkan bahwa bila pelumas ....

a)

Jika dipakai pada suhu rendah (dingin), oli mempunyai indeks kekentalan SAE 20. Sementara angka 50 menunjukkan bahwa pada suhu tinggi (panas) indek kekentalan seperti SAE 50.

b)

Jika dipakai pada suhu Tinggi (Panas), oli mempunyai indeks kekentalan SAE 20. Sementara angka 50 menunjukkan bahwa pada suhu rendah (dingin) oli mempunyai indeks kekentalan SAE 50.

c)

Menunjukan tipe monograde

d)

Minyak pelumas hanya digunakan pada suhu dingin saja

e)

Minyak pelumas hanya digunakan pada suhu Panas saja

14.

Berikut ini yang merupakan faktor penyebab bercampurnya oli dengan air pendingin yang bisa merusak kualitas oli pada mesin, kecuali ....

a)

Perpak kepala silinder rusak

b)

Permukaan kepala silinder melengkung

c)

Kepala silinder keropos sehingga saluran oli berhubungan dengan saluran air

d)

Kekencangan baut kepala silinder yang tidak merata

e)

Tinggi kepala silinder kurang dari spesifikasi

15.

Oil Pump pressure limiting valve (relief valve) berfungsi untuk

a)

Memby-pass oil cooler saat jalur oli ke filter dari oil cooler terhambat/terblokir.

b)

Mencegah kenaikan tekanan pompa oli yang berlebihan  pada RPM engine tinggi

c)

Memby-pass full flow filter saat filter tersumbat karena kotoran.

d)

Mencegah oli bertekanan tinggi masuk ke saluran utama.

e)

Mencegah oli masuk kedalam oil pan

16.

Salah satu fungsi sistem pelumasan pada mesin adalah sebagai sealing yaitu ...

a)

Sebagai perapat antara dinding silinder dan piston untuk menghindari terjadinya kehilangan energi (energy loss)

b)

Sebagai pendingin untuk mencegah penguncian antara piston dan dinging silinder

c)

Mengurangi gesekan pada komponen yang bergesekan dan berotasi untuk menjegah terjadinya keausan yang berlebihan

d)

Membersihkan jelaga oleh pembakaran untuk menjaga agar komponen di dalam mesin tetap bersih.

e)

Mencegah komponen dari adanya karat dan korosi oleh adanya oksida dan air dari hasil pemabakaran.

17.

Oli mesin harus memiliki sifat pelumasan yang tepat untuk jenis-jenis logam yang digunakan dalam mesin, maka oli mesin harus memenuhi syarat yaitu ....

a)

Harus mempunyai kekentalan yang tepat.

b)

Tahan terhadap karat (anti korosif)

c)

Kekentalan harus stabil terhadap pengaruh suhu.

d)

Oli mesin harus sesuai dengan penggunaan metal.

e)

Tidak menimbulkan busa

18.

Zat Anti foam yang terdapat pada kandungan oli mesin berfungsi untuk ....

a)

Meningkatkan tingkat kelicinan film pelumas.

b)

Mengendalikan dan membawa kotoran agar terdispersi merata dalam pelumas

c)

Mencegah terbentuknya busa ada pelumas.

d)

Menjadikan pelumas tetap mudah mengalir pada temperatur

e)

Menjaga viskositas oli pada suhu rendah dan tinggi.

19.

Setelah mencapai jarak tempuh (km) berapa perlu dilakukan penggantian Oil filter pertama kali pada kendaraan on road (medan normal/ringan) ....

a)

1000 km

b)

5000 km

c)

  10.000 km

d)

20.000 km

e)

  30.000 km

20.

Lihatlah jadwal perawatan kendaraan !

Kode R pada jadwal perawatan kendaraan dibawah ini menunjukkan komponen tersebut perlu dilakukan ....

a)

Pemeriksaan

b)

Penyetelan

c)

Pergantian

d)

Pembersihan

e)

Pelumasan

21.

Jika lampu indikator didasbord pada gambar dibawah ini menyala, menunjukkan ....

a)

Peringatan tekanan oli mesin

b)

Peringatan masalah pada sistem pengisian (AKI)

c)

Peringatan temperatur mesin

d)

Sistem Engine bermasalah

e)

Peringatan tekanan hidrolik atau cairan rem yang sudah habis

22.

Seorang pengguna kendaraan melepas katup thermostat, pengaruh yang dapat ditimbulkan adalah ....

a)

Temperatur mesin meningkat

b)

Mesin awet

c)

Temperatur kerja mesin sulit tercapai dan boros

d)

Air radiator cepat berkurang

e)

Mesin sulit stationer

23.

Ada beberapa hal yang menyebabkan air pada radiator selalu berkurang, kecuali ....

a)

Karet pada tutup radiator rusak atau sobek

b)

Kebocoran pada slang radiator

c)

Kebocoran seal pada water pump

d)

erjadi korosif pada tube di inti radiator

e)

Termostat macet dalam posisi terbuka

24.

Berikut ini yang hal yang perlu dilakukan apabila mesin mengalami overheat adalah ...

a)

Periksa kipas pendingin, pastikan berputar normal

b)

Lakukan pengecekan volume (kuantitas) dan kualitas air pendingin

c)

Periksa indikator suhu memastikan suhu mesin normal

d)

Ganti tutup radiator dengan tekanan pembukaan yang lebih besar

e)

Periksa kekencangan dan kondisi tali kipas

25.

Air pendingin dari water jacket blok silinder >>> water jacket kepala silinder >>> ke saluran bay pass >>> ke water pump >>> kemudian ke water jacket lagi, adalah sirkulasi air pendingan pada saat …

a)

Mesin sudah normal

b)

Mesin kurang air pendingin

c)

Mesin kelebihan air pendingin

d)

Mesin masih dingin belum mencapai temperatur kerjanya

e)

Mesin sudah panas telah mencapai temperatur kerjanya

26.

Bila menservis V belt (tali kipas) perhatikan bahwa belt harus mempunyai ketegangan yang benar. Karena jika kendor akan menyebabkan ...

a)

Bunyi dan selip

b)

Beban berlebih pada mesin dan boros

c)

Merusak puli dan bantalan poros

d)

  Tali kipas mengalami keausan

e)

Tali kipas putus

27.

Pada temperatur kerja mesin 80o C – 90o C (176 o F – 194o F) air pendingin bersirkulasi dari water jacket ke radiator melalui …

a)

Relief Valve

b)

Katup Bypass

c)

Termostat

d)

Vacum Valve

e)

Pressure valve

28.

Saat upper tank mengalami kekosongan pada saat mesin dalam keadaan dingin maka air yang ada didalam reservoir akan kembali masuk ke radiator melalui .....

a)

Relief Valve

b)

Katup Bypass

c)

Termostat

d)

Vacum Valve

e)

Pressure valve

29.

Air coolant (cairan pendingin radiator) terbuat dari ....

a)

Etylene Glikol

b)

Metanol

c)

Etanol

d)

Isopropil

e)

Monoalkohol

30.

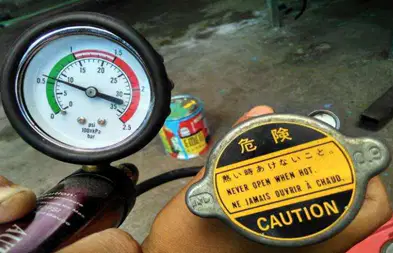

Pada tutup radiator memiliki tekanan pembukaan standar 0,9 bar (90 kpa), limit tekanan pembukaan minimum 0,6 Bar (60 kpa) saat dilakukan pemeriksaan menggunakan radiator cup tester muncul tampilan sebagai berikut, maka kesimpulan hasil pengukuran adalah ....

a)

Tutup radiator rusak

b)

Tekanan pembukaan masih dalam batas minimum, sehingga masih bisa digunakan

c)

Pegas katup pressure valve rusak

d)

Vacum valve bocor

e)

Tekanan pembukaan melebihi batas minimum sehingga perlu diganti
