WorksheetsA. SOAL BIDANG PEDAGOGIK: Pengantar dan Kompetensi Guru
Total questions: 143
Worksheet time: 1hrs 12mins
Pilih satu jawaban yang paling tepat. Kemampuan verbal guru yang baik ditunjukkan oleh:
Kompetensi untuk mengemukakan ide-ide dan mengkomunikasikannya dengan jelas
Penguasaan yang luas dan mendalam atas konsep dan teori-teori pendidikan
Pemahaman atas anak didik untuk membangun suasana komunikasi yang baik
Kualifikasi akademik yang memadai dan memiliki sertifikasi sebagai pendidik
Pernyataan "Dalang tak pernah kehabisan cerita" mencerminkan kelemahan vital pada pembelajaran yang diselenggarakan guru karena:
Pembelajaran yang dilaksanakan oleh guru dilakukan sembarangan
Guru tidak seimbang keterampilan pedagogis dan pengetahuan isinya
Pembelajaran tidak dikembangkan berdasar tujuan yang jelas
Guru memiliki kelemahan dalam memahami keberadaan siswa
Aspek yang paling penting untuk mencirikan guru berpengalaman adalah kemampuannya untuk:
Merencanakan pembelajaran dengan baik
Melaksanakan pembelajaran secara efisien
Mengelola kelas secara efektif
Berimprovisasi dalam proses pembelajaran
Keterampilan sosial guru profesional antara lain ditunjukkan oleh:
Kemampuan untuk berkomunikasi secara obyektif dengan siswa
Pemahaman akan lingkungan sosial anak didik di luar sekolah
Kemampuan menjalin hubungan positif dengan anak didik
Peran aktifnya dalam berbagai kegiatan kemasyarakatan
Kemampuan guru profesional dalam menata dan mengelola kelas tercermin pada:
Membuat siswa tertib dan disiplin mengikuti proses pembelajaran
Membangun komunikasi yang intensif dengan siswa
Menciptakan lingkungan yang kondusif untuk belajar
Menjadikan kelas rapi, bersih dan menyenangkan
Dalam kegiatan pembelajaran, tugas guru secara garis besar dapat dikelompokkan menjadi tiga. Manakah pernyataan yang tepat?
Merencanakan pembelajaran, merencanakan media pembelajaran, dan mengevaluasi pembelajaran.
Merencanakan strategi pembelajaran, merencanakan media pembelajaran, dan mengevaluasi pembelajaran.
Merencanakan strategi pembelajaran, merencanakan media pembelajaran, dan mengevaluasi pembelajaran.
Merencanakan pembelajaran, melaksanakan pembelajaran, dan mengevaluasi pembelajaran.
Seorang guru ingin mengajarkan sistem kemudi menggunakan media berbasis komputer yang gerakannya dapat dimodifikasi sesuai keinginan. Media yang paling tepat digunakan adalah ...
PowerPoint
Film
Adobe Flash
Internet
Untuk model belajar mandiri, media yang paling cocok dipilih guru adalah ...
Buku teks
Film
Modul
Handout
Dalam merancang suatu pembelajaran, proses pemilihan media dilakukan setelah langkah ...
Merumuskan tujuan pembelajaran
Menetapkan materi pembelajaran
Menetapkan indikator kompetensi
Memilih strategi pembelajaran
Salah satu kriteria pemilihan media pembelajaran adalah tingkat kesesuaian. Kesesuaian yang dimaksud merujuk pada ...
Sesuai dengan tujuan pembelajaran
Sesuai dengan materi pembelajaran
Sesuai dengan karakteristik siswa
Sesuai dengan biaya yang tersedia
Kurikulum pendidikan kejuruan berorientasi pada proses dan hasil. Yang dimaksud proses dalam hal ini adalah ...
Seluruh matadiklat yang dipelajari selama di sekolah
Seluruh pengalaman belajar praktik selama di sekolah
Seluruh aktivitas dan pengalaman belajar selama di sekolah
Seluruh pengalaman belajar teori dan praktik selama di sekolah
Kurikulum pendidikan kejuruan harus bersifat dinamis. Pernyataan yang paling tepat adalah ...
Harus selalu diperbaharui atau disesuaikan dengan adanya perubahan yang terjadi dalam dunia kerja.
Harus selalu diperbaharui atau disesuaikan dengan adanya perubahan teknologi yang terbaru.
Harus selalu diperbaharui atau disesuaikan dengan adanya perubahan yang terjadi di masyarakat.
Harus selalu diperbaharui atau disesuaikan dengan adanya perubahan yang terjadi di bidang pendidikan teknik.
Salah satu tahapan dalam merencanakan pembelajaran adalah pengorganisasian materi pelajaran. Tujuan utamanya adalah agar ...
Guru dapat menilih kegiatan belajar
Siswa mudah memahami pelajaran
Guru dapat memperhatikan urutan materi yang diajarkan
Guru mudah dalam mengajar
Dalam RPP ada tahap apersepsi sebelum membahas materi pembelajaran. Pada tahap ini guru menyampaikan informasi kecuali ...
Materi yang akan dibahas
Manfaat materi
Tujuan pembelajaran
Sistem penilaian
Kompetensi Dasar merupakan ...
Sejumlah kemampuan yang harus dimiliki peserta didik dalam mata pelajaran tertentu sebagai rujukan untuk menyusun indikator kompetensi.
Sejumlah kemampuan yang harus dimiliki peserta didik dalam seluruh mata pelajaran sebagai rujukan untuk menyusun indikator kompetensi.
Kemampuan yang harus dimiliki peserta didik dalam mata pelajaran tertentu sebagai rujukan untuk menyusun indikator kompetensi.
Kemampuan yang harus dimiliki peserta didik dalam seluruh mata pelajaran sebagai rujukan untuk menyusun indikator kompetensi.
Guru yang memberi kebebasan kepada siswa memilih objek yang dipelajarinya menganut teori ...
Behavioristik
Konvergensi
Kognitif
Naturalisme
Perkembangan intelektual siswa SMK berusia 15–18 tahun berada pada tahap ...
Pra Operasional
Operasi Kongkrit
Operasi formal
Operasional
Seseorang yang belajar hubungan antar konsep untuk dapat meramalkan, memecahkan masalah, dan membuat kesimpulan baru termasuk kategori apa?
Belajar informasi
Belajar konsep
Belajar prinsip
Belajar keterampilan
Dasar pemilihan strategi atau metode pembelajaran yang paling tepat adalah apa?
Disesuaikan dengan gaya mengajar guru
Disesuaikan dengan karakteristik materi pelajaran
Disesuaikan dengan evaluasi yang akan dilaksanakan
Disesuaikan dengan alokasi waktu yang tersedia
Ciri utama pembelajaran behaviorisme adalah apa?
Menekankan pada proses-proses internal
Hasil belajar dapat diamati atau diobservasi
Tidak membatasi definisi pebelajar pada perilaku yang dapat diamati
Menekankan pada belajar bermakna
Untuk mengajarkan materi ajar spooring agar tujuan instruksional lebih cepat tercapai, metode apa yang paling tepat digunakan?
Metode ceramah
Metode demonstrasi
Metode diskusi
Metode role-play
Siswa yang terlalu lama menjawab karena mempertimbangkan terlalu banyak alternatif merupakan tipe anak dengan gaya belajar apa?
Impulsif
Field dependent
Reflektif
Sistematis
Dalam merancang tes objektif, mengapa jumlah butir soal perlu dipertimbangkan?
Makin banyak butir soal, waktu pengerjaan makin efektif
Makin besar jumlah butir soal, kemungkinan reliabilitas makin tinggi
Makin besar jumlah butir soal, makin fokus representasi bidang studi yang dites
Makin besar jumlah butir soal, makin kompleks tugas yang dituntut oleh tes
Seorang guru bertanya kepada siswa: "Apa bedanya motor 2 tak dan motor 4 tak". Pertanyaan tersebut mengukur jenjang kemampuan apa?
Pengetahuan
Pemahaman
Sistesis
Aplikasi
Suatu penilaian dikatakan autentik apabila seorang guru melakukan apa?
Memberi tugas kelompok
Memberi tes pilihan ganda
Memberi tes tulis uraian
Memberi tes lisan/presentasi
Kualitas suatu alat penilaian yang ditunjukkan dengan tingkat reliabilitas mengandung arti apa?
Kesanggupan alat penilaian untuk mengukur konsep yang dinilai
Kesanggupan alat penilaian untuk mengukur pengertian yang terkandung dalam materi
Kesanggupan alat penilaian untuk memprediksi prestasi belajar siswa
Kesanggupan alat penilaian untuk mengukur hasil belajar secara ajeg
Sistem penilaian hasil belajar dibedakan atas PAP dan PAN. Manakah pernyataan yang merupakan sistem PAN?
Sistem yang mengacu pada konsep belajar tuntas
Sistem yang mengacu pada tujuan yang ditetapkan
Sistem yang mengacu pada rata-rata kelas
Sistem yang mengacu pada standar kompetensi
Dalam pelaksanaan tindakan dalam PTK, guru berperan ganda sebagai apa?
Guru sekaligus peneliti
Guru sekaligus administrator
Peneliti sekaligus pengelola penelitian
Peneliti sekaligus penyusun proposal
Prinsip kerja pompa menyatakan konversi energi dari penggerak pompa menjadi energi tekanan fluida. Konversi energi pada pompa yang benar adalah...
Dari energi potensial ke energi mekanik.
Dari energi potensial ke energi kinetik.
Dari energi mekanik ke energi kinetik.
Dari energi mekanik ke energi potensial.
Kompresor bertingkat banyak digunakan terutama untuk tujuan...
Meningkatkan efisiensi yang lebih tinggi.
Meningkatkan jumlah udara yang lebih banyak.
Meningkatkan tekanan udara yang lebih tinggi.
Meningkatkan temperatur yang lebih tinggi.
Hukum listrik yang menyatakan arus berbanding lurus dengan tegangan dan berbanding terbalik dengan resistansi adalah...
Hukum Faraday.
Hukum Ohm.
Hukum Coulombs.
Hukum Lorentz.
Transistor memiliki beragam fungsi dalam sistem kelistrikan. Berikut ini yang bukan merupakan fungsi transistor adalah...
Transistor sebagai Saklar (Switch).
Transistor sebagai Pengatur Arus (Voltage Regulator).
Transistor sebagai Penguat Arus (Voltage Amplify).
Transistor sebagai Penyeimbang Arus (Voltage Balance).
Tekanan maksimum pembakaran motor bakar bensin berada pada kisaran...
2 – 6 MPa.
3 – 6 MPa.
4 – 6 MPa.
5 – 6 MPa.
Dalam satu siklus mesin empat langkah, poros engkol berputar sebanyak...
720 derajat.
360 derajat.
760 derajat.
560 derajat.
Alasan umum pembuatan motor bakar dengan lebih dari satu silinder adalah berikut, KECUALI...
Motor lebih tenang karena gaya penggerak poros engkol lebih merata.
Getaran kecil karena gaya-gaya torak saling menyeimbangkan.
Motor bersilinder banyak dengan langkah torak lebih pendek menjaga kecepatan torak tinggi masih dalam batas bahan.
Bisa menghasilkan putaran yang lebih tinggi.
Daya atau output kendaraan dapat dinyatakan dengan persamaan...
Daya merupakan torsi kali percepatan.
Daya merupakan gaya kali percepatan.
Daya merupakan gaya kali kecepatan.
Daya merupakan torsi kali kecepatan.
Pernyataan yang TIDAK benar tentang torsi adalah...
Ukuran kemampuan mesin untuk melakukan kerja.
Besaran turunan yang biasa digunakan untuk menghitung energi dari benda yang berputar pada porosnya.
Pengukurannya pada poros motor bakar dilakukan dengan dinamometer.
Bahan bakar menjadi boros apabila mesin berputar pada torsi maksimum.
Nilai oktan pada bahan bakar bensin menunjukkan...
Semakin besar angka oktan, semakin mudah bensin terbakar sendiri.
Kemudahan bahan bakar untuk dibakar.
Kualitas anti-knock.
Kualitas bahan bakar tidak berkurang selama masa penyimpanan.
Untuk motor bensin dengan perbandingan kompresi 1:15, bahan bakar yang paling sesuai adalah...
Bensin dengan nilai oktan 88.
Bensin dengan nilai oktan 92.
Bensin dengan nilai oktan 95.
Tidak ada jawaban yang benar.
Kriteria bahan bakar Diesel yang memadai berikut ini salah satu TIDAK memenuhi syarat. Pilih pernyataan yang tidak memadai:
Tidak mudah menguap pada temperatur normal.
Memiliki kekentalan memadai sehingga mudah disemprotkan oleh injektor.
Memiliki daya pelumasan bagi pompa dan nozel.
Residu karbon di atas 0,05 persen berat.
Nilai kalor dari pembakaran 1 kg bahan bakar tanpa memperhitungkan panas kondensasi uap disebut dengan apa?
HHV
LHV
HCV
LCV
Menurut klasifikasi API (American Petroleum Institute), kode kualitas oli mesin yang paling baik di antara pilihan berikut adalah apa?
SA
SB
SC
SD
Oli multigrade didefinisikan sebagai oli yang memiliki kemampuan apa?
Memiliki tingkat kekentalan lebih dari dua
Mempertahankan kekentalan pada suhu tinggi dan rendah
Memiliki tingkat kekentalan ganda yang terpisah
Memiliki tingkat kekentalan tertentu untuk satu suhu
Pada mistar geser, jika 39 bagian skala utama dibagi menjadi 20 bagian pada skala nonius, berapa ketelitian mistar geser tersebut?
0,01 mm
0,1 mm
0,02 mm
0,05 mm
Perhatikan gambar mistar geser yang ditunjukkan. Tentukan nilai pengukuran yang benar berdasarkan posisi skala utama dan nonius pada gambar.
7,63 mm
7,17 cm
7,13 cm
7,62 mm
Pada multimeter analog, jika selector berada pada posisi 10× (ohm), berapa nilai tahanan yang ditunjuk jarum pada skala ketika jarum menunjuk pada angka 9?
9 Ω
9 kΩ
10 Ω
90 Ω
Arti simbol keselamatan pada gambar adalah apa?
Posisi lift
Periksa posisi pengangkatan saat menggunakan lift
Perhatikan posisi dongkrak
Posisi dongkrak
Nama kunci pada gambar berikut adalah apa?
Socket
Angled universal joint
Torx wrench
Extension bar
Handtool yang pembukaan rahangnya dapat diubah ukurannya adalah apa?
Open end wrench
Box closed end wrench
Combination wrench
Adjustable wrench
Cara yang tepat untuk mencegah kecelakaan kerja saat melepas pegas seperti pada gambar adalah apa?
Jangan menggunakan air tool untuk melepas pegas
Jangan menggunakan alat untuk melepas pegas
Gunakan pelindung wajah
Jepit benda sehingga tidak dapat terpentel
Dalam sebuah rangkaian listrik, jika beberapa resistor dihubungkan secara seri, manakah pernyataan yang tepat?
Semua titik memiliki tegangan yang sama.
Semua titik memiliki arus yang sama.
Resistansi total semakin kecil.
Tegangan total semakin besar.
Urutan penyaluran gaya dari mesin ke transmisi melalui kopling yang benar adalah:
Flywheel, kanvas kopling, plat penekan, input shaft transmisi.
Flywheel, plat penekan, kanvas kopling, input shaft transmisi.
Flywheel, kanvas kopling, input shaft transmisi.
Flywheel, kanvas kopling, pegas diafragma, input shaft transmisi.
Komponen kopling yang menekan pegas diafragma ketika kopling diaktifkan/ditekan adalah:
Plat penekan.
Pilot bearing.
Release fork.
Release bearing.
Komponen transmisi yang berfungsi untuk menyamakan putaran antar gear adalah:
Synchronizer key.
Sleeve hub.
Synchronizer ring.
Clutch hub.
Bagian transmisi yang menahan agar gigi tidak kembali ke posisi netral adalah:
Location ball and spring.
Interlock ball dan pin.
Interlock plate.
Synchronizer key.
Alat ukur yang tepat untuk mengukur celah antara synchronizer ring dan gear pasangannya adalah:
Vernier caliper.
Feeler gauge.
Boring gauge.
Ring expander.
Pemeriksaan poros propeler seperti ditunjukkan pada gambar dilakukan untuk melihat:
Keausan.
Kelenturan.
Kependekan.
Kebengkokan.
Pada diferensial, roda gigi samping (side gear) yang ditunjukkan pada gambar adalah:
Drive bevel gear.
Drive bevel pinion.
Differential gear.
Differential pinion.
Di antara komponen berikut, manakah yang bukan bagian dari diferensial kendaraan bermotor?
Counter gear.
Pinion gear.
Ring gear.
Side gear.
Aplikasi Hukum Pascal pada sistem rem hidrolik dinyatakan dengan:
Tekanan minyak di silinder roda lebih besar karena letaknya lebih rendah.
Luas penampang piston silinder roda dibuat lebih besar dari piston master silinder.
Luas penampang piston silinder roda dibuat lebih kecil dari piston master silinder.
Luas penampang piston silinder roda dibuat sama dengan piston master silinder.
Jika kevakuman tidak diberikan pada booster rem, kondisi yang terjadi adalah:
Variable pressure chamber tidak terisi dengan udara atmosfer.
Variable pressure chamber terisi dengan udara vakum.
Constan pressure chamber terisi dengan udara atmosfer.
Constan pressure chamber terisi dengan udara vakum.
Tekanan hidrolik pada silinder depan dan belakang master silinder adalah:
Tekanan pada silinder depan lebih besar dari silinder belakang.
Tekanan pada silinder belakang lebih besar dari silinder depan.
Tekanan pada silinder depan dan belakang sama besar.
Tekanan berubah-ubah tergantung posisi pedal tanpa prinsip tertentu.
Ukuran ban 185/70/R15: angka 70 menunjukkan dimensi apa?
Tinggi penampang
Lebar penampang
Aspect ratio
Batas kecepatan
Indikator keausan tapak ban (tanda segitiga) akan tampak bila kedalaman alur tapak mencapai ambang tertentu. Pilih pernyataan yang tepat.
Kurang dari 1 mm
Kurang dari 1,6 mm
Kurang dari 2 mm
Kurang dari 1,5 mm
Dalam sistem suspensi dikenal Torsion Bar Spring. Fungsi utamanya adalah apa?
Menahan gaya puntir
Menahan gaya tekan
Menyerap getaran agar tidak diteruskan ke bodi
Menyimbangkan kendaraan saat berbelok
Ciri-ciri shock absorber single action yang benar adalah…
Saat ditekan perlu tenaga kuat, saat ditarik perlu tenaga ringan
Saat ditekan maupun ditarik perlu tenaga ringan
Saat ditekan perlu tenaga ringan, saat ditarik perlu tenaga kuat
Saat ditekan maupun ditarik perlu tenaga berat
Manakah yang bukan karakteristik suspensi independen?
Ban hanya memberi sedikit kontak dengan tanah
Roda kiri dan kanan bergerak naik-turun secara bebas
Ban memiliki kontak yang baik dengan tanah
Kendaraan lebih stabil
Oversteer terjadi ketika…
Radius putar roda lebih besar dari radius putar kendaraan
Radius putar kendaraan lebih besar dari radius putar roda
Radius putar kendaraan sama dengan radius putar roda
Semua jawaban di atas salah
Struktur mekanisme kemudi tipe rack and pinion terdiri dari komponen…
Roda kemudi, kolom dan poros, gear box, pitman arm, tie rod, roda
Roda kemudi, kolom dan poros, gear box, tie rod, roda
Roda kemudi, kolom dan poros, gear box, tie rod, tie rod end, roda
Roda kemudi, kolom dan poros, gear box, drag link, tie rod, roda
Bagian pada pompa power steering yang menjaga tekanan minyak tidak lebih dari sekitar 70 kg/cm² adalah…
Relief valve
Control valve
Selenoid valve
Bypass valve
Komponen power steering yang mengatur jalur minyak sesuai arah putaran kemudi adalah…
Body valve
Relief valve
Control valve
Check valve
Sensor utama untuk mengontrol sistem injeksi bensin pada konteks ini adalah…
Sensor putaran mesin dan sensor jumlah udara masuk
Sensor putaran mesin dan sensor temperatur air pendingin
Sensor temperatur air pendingin dan sensor posisi katup throttle
Sensor posisi katup throttle dan sensor jumlah udara masuk
Dalam sistem injeksi bensin, manakah yang TIDAK termasuk komponen sistem tersebut?
Pressure regulator
Throttle position
Cold start injector
Pipa pembagi
Sistem percepatan (accelerator pump) pada karburator berfungsi untuk…
Mensuplai campuran bahan bakar ketika mesin bekerja pada beban berat
Mensuplai bahan bakar saat mesin membutuhkan tenaga besar dan kecepatan tinggi
Menyediakan campuran bahan bakar yang tepat ketika throttle valve primer sudah terbuka lebar
Memberi tambahan bahan bakar sesaat ketika pedal gas diinjak untuk menghindari miskin campuran
Katup P pada sistem rem dan roda dipasang di antara komponen apa?
Master rem dengan booster rem
Silinder roda depan dan silinder roda belakang
Master silinder dengan silinder roda depan
Master silinder dengan silinder roda belakang
Sensor pada sistem EFI yang mendeteksi perubahan temperatur air pendingin dan melaporkan ke ECM dalam bentuk sinyal tegangan disebut apa?
CMP
IAT
TPS
WTS
Jenis sinyal tegangan yang dihasilkan oleh sensor CMP tipe induktif adalah apa?
Digital
Tegangan A/C
Tegangan D/C
Analog to digital
Pada sistem suplai bahan bakar EFI, komponen yang berfungsi menjaga tekanan bahan bakar berdasarkan kevakuman intake manifold adalah apa?
Relief Valve
Fuel Delivery Pipe
Fuel Pressure Regulator
Fuel Pressure Dumper
Fungsi saluran by pass pada sistem injeksi bensin adalah apa?
Agar bahan bakar masuk lebih banyak ke dalam silinder
Agar udara masuk lebih banyak ke dalam silinder
Agar udara dan bahan bakar dapat bercampur secara homogen
Menggantikan saluran bahan bakar utama bila macet
Dalam sistem bahan bakar Diesel, bagian yang digunakan untuk menghilangkan udara palsu yang masuk ke dalam sirkuit aliran adalah apa?
Injection pump
Priming pump
Fuel delivery line
Fuel return line
Dalam sistem kelistrikan body, urutan umum arus dari baterai ke beban melewati komponen apa saja?
Switch, Fuse, Fusible Link, Beban
Switch, Fusible Link, Fuse, Beban
Fuse, Fusible Link, Switch, Beban
Fusible Link, Fuse, Switch, Beban
Saat melepas baterai dari mobil, terminal mana yang sebaiknya dilepas terlebih dahulu?
Terminal negatif
Terminal positif
Terminal positif atau negatif sama saja
Semuanya benar
Fungsi utama fuse pada sistem kelistrikan kendaraan bermotor adalah apa?
Sebagai penghubung dan pemutus hubungan
Sebagai isolator listrik
Sebagai pengaman kalau terjadi arus pendek
Sebagai variasi kelistrikan
Tegangan induksi pada kumparan sekunder ignition coil terjadi akibat apa?
Adanya resistansi dalam kumparan primer
Aliran listrik yang mengalir masuk ke dalam kumparan primer
Aliran listrik yang terputus pada kumparan primer
Adanya resistansi dalam kumparan sekunder
Yang menjadi penyebab terlambatnya ignition timing adalah apa?
Membrane vakum advancer bocor
Terjadi keausan pada poros nok
Celah pemutus arus terlalu besar
Terjadi keausan pada kontak pemutus
Ukuran tahanan primer coil pengapian model internal resistant yang benar adalah berapa?
1,3 – 1,6 Ω
1,7 – 2,0 Ω
2,1 – 3,0 Ω
3,1 – 3,5 Ω
Fungsi hold-in coil pada magnetic switch motor starter adalah apa?
Menahan arus listrik agar tetap mengalir ketika sedang menstarter
Menahan pinion gear agar tetap terhubung dengan flywheel ketika sedang menstarter
Mempertahankan putaran motor starter agar tetap berputar ketika sedang menstarter
Menahan brush agar tetap mengalirkan arus listrik ketika sedang menstarter
Komponen yang tidak termasuk dalam komponen utama sistem pengisian adalah apa?
Alternator
Baterai
Regulator
Stabilisator
Recall: Jika kumparan pada voltage regulator terputus, apa akibat utama pada sistem pengisian? Pilih satu jawaban yang paling tepat.
Tidak ada pengisian
Pengisian rendah
Pengisian normal
Pengisian berlebihan
Recall: Rem ABS merupakan singkatan dari apa?
Automatic brake sistem
Anti-slip brake sistem
Anti-lock brake sistem
Anti-rotating brake sistem
Skill/Concept: Rasio slip didefinisikan sebagai (kecepatan kendaraan − kecepatan roda) ÷ kecepatan kendaraan. Jika kecepatan kendaraan 60 km/jam dan kecepatan roda 40 km/jam, berapakah rasio slip?
0,3
0,5
1,6
0,6
Recall: Salah satu sensor yang digunakan pada sistem rem ABS adalah ...
Sensor kecepatan putaran mesin
Sensor kecepatan putaran roda
Sensor temperatur mesin
Sensor aliran masa udara masuk
Skill/Concept: Transmisi otomatis (A/T) berpindah gigi secara otomatis terutama berdasarkan apa?
Kondisi jalan
Keinginan pengemudi
Kecepatan kendaraan dan beban
Kecepatan mesin
Recall: Manakah yang bukan fungsi dari torque converter?
Sebagai pemindah daya
Sebagai pemindah gigi
Sebagai penggerak pompa oli A/T
Sebagai peredam getaran saat perpindahan daya
Recall: Sensor yang mendeteksi arah putaran roda kemudi pada sistem Electrical Power Steering adalah ...
Wheel speed sensor
Torque sensor
Engine speed sensor
Vehicle speed sensor
Recall: Pressure Control Valve yang ditunjukkan pada simbol ISO Hydraulic system berikut adalah jenis ...
Pressure reducing valve 2 way dengan pilot operated
Pressure relief valve dengan pilot operated
Differential valve dengan pilot operated
Pressure make up valve dengan pilot operated
Skill/Concept: Komponen yang berfungsi membedakan tekanan pada dua sirkuit dengan nilai tetap adalah ...
Relief valve
Reducing valve
Sequence valve
Differential valve
Skill/Concept: Pada power shift transmission control valve, modulasi oleh load piston dilakukan bersama komponen apa?
Control valve
Modulating relief valve
Modulating control valve
Relief valve
Recall: Tipe flasher yang memudahkan mengetahui kondisi lampu sehingga bila satu lampu mati, lampu lain tetap menyala namun berkedip adalah ...
Flasher tipe bimetal
Flasher tipe IC
Flasher tipe resistor
Flasher tipe kawat panas
Skill/Concept: Untuk mencegah pembekuan pada sirip evaporator yang menyebabkan pendinginan kurang dingin, komponen AC yang ditambahkan adalah ...
Elemen pemanas
Pressure switch
Anti frosting devices
Thermal expansion valve
Strategic Thinking: Seorang teknisi memasang manifold gauge ke kompresor. Tentukan pasangan pemasangan yang benar untuk tekanan rendah dan tekanan tinggi.
Selang tekanan rendah ke katup discharge dan selang tekanan tinggi ke katup suction
Selang tekanan rendah ke katup suction dan selang tekanan tinggi ke katup discharge
Selang tekanan rendah ke katup discharge dan selang tekanan tinggi ke katup vacuum
Selang tekanan rendah ke katup vacuum dan selang tekanan tinggi ke katup suction
Strategic Thinking: Sebuah kendaraan menunjukkan gejala pengisian berlebihan, lampu-lampu sering putus dan baterai panas. Berdasarkan prinsip kerja sistem pengisian, komponen mana yang paling mungkin rusak?
Alternator rotor macet
Voltage regulator kumparannya terputus
Baterai mengalami sulfasi berat
Sekring utama berkapasitas terlalu kecil
Perhatikan pressure gauge yang ditunjukkan pada gambar. Jarum menunjuk angka 4 pada skala bar. Jika 1 psi = 6,894 pascal, tentukan pembacaan tekanan dalam satuan pascal yang ekuivalen dengan 4 bar (1 bar = 100.000 pascal).
280.000 pascal
28.000 pascal
2.400 pascal
2.800 pascal
Pada sistem bahan bakar bensin berkarburator dengan pompa elektrik, mesin sering sulit hidup karena bahan bakar selalu banjir di ruang pelampung. Diagnosa paling mungkin untuk kasus tersebut adalah:
Tekanan pompa bahan bakar terlalu tinggi
Pegas jarum pelampung bermasalah
Jarum pelampung mengalami kerusakan
Jarak bebas pelampung terlalu kecil
Setelah pembongkaran cylinder head, untuk menentukan kondisi sebuah katup perlu diperiksa beberapa dimensi. Kombinasi dimensi yang benar untuk pemeriksaan adalah:
Diameter batang katup, diameter kepala katup, kebengkokan batang, katup lebar bidang kontak, sudut bidang kontak, dan tebal margin katup
Diameter batang katup, panjang batang katup, kebengkokan batang katup, lebar bidang kontak, sudut bidang kontak, dan tebal margin katup
Diameter kepala katup, panjang batang katup, kebengkokan batang, katup lebar bidang kontak, sudut margin katup
Diameter kepala katup, panjang batang katup, kebengkokan batang katup, lebar bidang kontak, sudut bidang kontak, dan tebal margin katup
Pada mesin mobil karburator dengan kipas pendingin elektrik, kipas tidak mau berputar meskipun temperatur air pendingin telah mencapai suhu kerja. Kemungkinan penyebab yang paling tepat adalah:
Sensor suhu rusak
Coolant temperature switch rusak
Ukuran kabel penghantar terlalu besar
Tahanan kabel penghantar terlalu besar
Reservoar air pendingin selalu penuh, saat tutup radiator dibuka pada mesin hidup terlihat gelembung kecil, dan setelah mesin dingin volume air radiator berkurang. Kondisi ini paling mungkin disebabkan oleh:
Katup vakum pada tutup radiator tidak bekerja
Thermostat macet tertutup
Kipas pendingin berputar terlalu lambat
Radiator mengalami penyumbatan ringan
Prosedur dasar membaca pressure gauge pada gambar adalah:
Mencocokkan warna jarum dengan warna skala pascal
Membaca angka pada skala bar tempat ujung jarum menunjuk lalu konversi jika perlu
Menjumlahkan angka pada skala kPa dan bar sekaligus
Mengalikan posisi jarum dengan diameter dial
Dalam diagnosis banjir bahan bakar pada karburator, komponen yang langsung mengontrol masuknya bahan bakar ke ruang pelampung adalah:
Pompa bahan bakar elektrik
Jarum pelampung dan pegasnya
Venturi utama karburator
Spuyer udara (air bleed)
Dalam sistem bahan bakar elektronik (EFI), faktor utama yang menentukan banyaknya bahan bakar yang diinjeksi oleh injektor adalah ....
k kuatnya medan magnet injektor
tekanan pompa bahan bakar
lamanya injector membuka
besarnya kevakuman ruang bakar
Perhatikan kurva hubungan tekanan terhadap sudut engkol pada proses pembakaran mesin diesel (lihat gambar). Berdasarkan fase pembakaran yang ditunjukkan, periode ignition delay terjadi pada rentang garis ....
B–C
A–B
C–D
B–D
Pada konstruksi governor pompa injeksi distributor tipe VE, komponen yang menggerakkan spill ring secara langsung adalah ....
guide lever
governor sleeve
tension lever
control lever
Gambar menunjukkan dua model plunger (Model P dan Model A) dari elemen pompa injeksi tipe in-line. Jika plunger diputar sesuai arah panah yang ditunjukkan, akibat utamanya adalah ....
jumlah bahan bakar berkurang
tekanan bahan bakar bertambah
jumlah bahan bakar bertambah
tekanan bahan bakar berkurang
Jenis injektor konvensional yang umum digunakan pada mesin diesel dengan ruang bakar pre-combustion chamber atau swirl chamber, sebagaimana bentuk ujung nozzle pada gambar, termasuk jenis ....
pintle nozzle type
multi-hole nozzle type
valve-closed-orifice type
single-hole nozzle type
Asap hitam (black smoke) pada mesin diesel paling mungkin disebabkan oleh ....
putaran kipas pendingin terlalu lambat
kebocoran kompresi pada paking cylinder head
radiator mengalami penyumbatan/kotor
pencampuran udara-bahan bakar yang kaya dan pembakaran tidak sempurna
Tujuan pengaturan spill ring pada pompa injeksi tipe VE adalah ....
mengubah waktu pengapian busi agar lebih maju
mengatur jumlah bahan bakar yang kembali ke tangki melalui overflow
mengendalikan awal dan akhir injeksi dengan mengubah waktu spill bahan bakar
meningkatkan kevakuman ruang bakar untuk mempercepat atomisasi

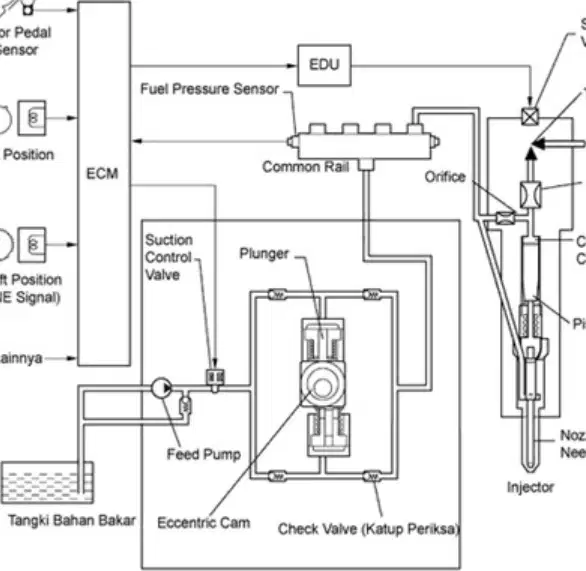

Perhatikan skema sistem bahan bakar common rail diesel yang ditunjukkan. Fungsi utama suction control valve pada supply pump adalah untuk mengatur jumlah bahan bakar yang dihisap ke pompa sehingga tekanan bahan bakar internal dapat dikendalikan dengan presisi.
mengatur volume bahan bakar dan tekanan bahan bakar internal
menyediakan bahan bakar bertekanan tinggi ke common rail
memantau tekanan bahan bakar internal dan mengirimkan sinyal ke ECM
menyimpan bahan bakar bertekanan tinggi yang dihasilkan supply pump
Hasil pengelasan listrik dipengaruhi oleh kecepatan pengelasan, busur nyala, dan arus. Berdasarkan foto hasil las yang menunjukkan manik las berpori dan tidak rata, diagnosis paling tepat adalah busur nyala terlalu panjang sehingga panas tidak terfokus.
busur nyala terlalu panjang
kecepatan pengelasan terlalu rendah
arus pengelasan terlalu kecil
arus pengelasan terlalu besar
Analisis penyebab asap hitam pekat dari knalpot mesin diesel. Gejala ini paling sering terjadi ketika campuran bahan bakar terlalu kaya akibat jumlah bahan bakar yang berlebihan dibanding udara pembakaran.
timing injeksi yang terlalu maju
jumlah udara berlebihan
jumlah bahan bakar yang berlebihan
tekanan kompresi yang lemah
Dalam sistem injektor diesel, nozzle dengan satu lubang, beberapa lubang, dan throttle nozzle memiliki karakteristik berbeda. Pilih pernyataan yang benar tentang single hole type dibanding multiple hole type.
single hole type menghasilkan semburan terfokus yang cocok untuk mesin awal generasi lama
single hole type meningkatkan atomisasi halus pada putaran tinggi
single hole type dirancang untuk distribusi multi-arah di ruang bakar modern
single hole type mengurangi waktu injeksi karena banyaknya jalur keluaran
Salah satu bahan pada fiberglass berfungsi menyempurnakan proses katalis. Namun jika ditambahkan berlebihan, bahan tersebut dapat memicu nyala saat curing. Bahan yang dimaksud adalah pigmen atau talk? Pilih yang benar.
pigmen
talk
serat kaca
resin epoksi
Dalam diagram common rail, komponen yang menyimpan bahan bakar bertekanan tinggi untuk kemudian didistribusikan ke setiap injector adalah common rail. Pilih komponen yang tepat.
EDU
common rail
feed pump
check valve
Langkah pertama dalam persiapan permukaan untuk panel baru adalah mengamplas permukaan (adesi). Untuk melanjutkan proses, lapisan berikutnya yang tepat adalah apa?
primer untuk perlindungan karat dan adesi
surfacer untuk sealing dan filling
dempul untuk mengisi bagian yang tidak rata
primer-surfacer untuk perlindungan karat, adesi, dan filling
Jika luas permukaan yang akan dicat 5,63865 m² dan daya sebar cat 7 m²/liter, berapa kebutuhan cat untuk 3 kali penyemprotan agar hasil baik? Gunakan perhitungan langsung dari data ini.
2,4 liter
1,6 liter
1,2 liter
0,8 liter
Pada model close loop sistem kontrol mesin, sensor yang mengevaluasi produk pembakaran engine adalah yang mana?
Sensor tekanan bahan bakar
Air Mass Flow sensor
MAP Sensor
Oksigen sensor
Pada mesin sepeda motor dengan Engine Management System, lokasi umum MAP sensor adalah di mana?
Di dalam rumah filter udara
Throttle body
Sebelum Air Mass Flow sensor
Ujung depan intake manifold
Oksigen sensor memberikan umpan balik (feed back) ke ECU tentang apa?
Timing pengapian yang akan ditetapkan
Produk campuran yang sudah diproses di dalam silinder
Produk campuran yang akan diproses di dalam silinder
Timing pengapian yang telah berlangsung
Penambahan atau pengurangan kuantitas penginjeksian bahan bakar pada injector yang diatur oleh ECU dilakukan melalui perubahan apa?
Jumlah lubang injektor
PWM
Timing injeksi
Tekanan bahan bakar
Kondisi peningkatan putaran idle mesin yang diatur ECU melalui penambahan pembukaan ISC valve akan terjadi apabila apa?
Bukaan throttle menurun dan beban listrik tinggi
Temperatur coolant rendah saat start dingin
Tekanan bahan bakar turun mendadak
Oksigen sensor memberikan sinyal terlalu kaya
Perhatikan diagram spraygun. Bagian bernomor 10 berfungsi untuk …
mengatur pola semprotan cat (bulat atau lonjong)
membantu proses atomisasi butiran cat
mengatur banyaknya jumlah cat yang keluar
mengatur jumlah udara sesuai kebutuhan pengecatan
Jenis cat primer yang memiliki kandungan nitrocellulose dan alkyd resin, sangat mudah cara penggunaannya tetapi kemampuan mencegah karatnya kurang baik adalah …
etching primer
epoxy primer
lacquer primer
wash primer
Perhatikan gambar teknik masking pada panel bodi. Metode masking yang digunakan pada gambar tersebut diperuntukkan dalam …
spot repainting
touch-up repainting
overall repainting
block repainting
Kerusakan kaca depan kendaraan yang dikenal sebagai partial bull’s-eye umumnya disebabkan oleh …
tekanan dari bodi kendaraan yang tidak simetris
perubahan suhu permukaan kaca yang drastis
hantaman benda asing (kerikil) yang tajam
goncangan kendaraan karena rusaknya suspensi
Di bawah ini yang bukan termasuk bahan utama pembuatan fiberglass adalah …
katalis
erosil
resin
mat (serat kaca)
Skenario: Anda perlu memperoleh pola semprotan oval untuk mengecat panel lebar dengan spraygun yang sama. Tindakan paling tepat pada komponen kontrol adalah …
Mengatur air cap untuk mengubah pola dari bulat menjadi lonjong
Menaikkan tekanan udara kompressor agar atomisasi meningkat
Memutar kontrol jarum untuk memperbesar debit cat
Mengganti nozzle dengan ukuran lebih kecil
Pernyataan yang benar terkait dengan kaca kendaraan adalah …
untuk perlindungan maksimal, seluruh kaca kendaraan sebaiknya dari jenis laminated
kaca depan dipasang jenis kaca temperlite untuk melindungi penumpang dari serpihan kaca
kaca depan dipasang jenis kaca laminated untuk keselamatan penumpang kendaraan
setiap angkutan massal, dipasang jenis kaca lamisafe untuk penyelamatan kondisi darurat
Kaca film dengan spesifikasi IRR 20% memiliki arti …
cahaya luar yang dapat masuk ke dalam kabin sebesar 20%
sinar ultraviolet yang masuk ke dalam kabin sebesar 20%
tingkat kegelapan kaca film sebesar 20%
sinar infrared yang masuk ke dalam kabin sebesar 80%
Peralatan yang tepat digunakan dalam metode penarikan bodi yang membutuhkan washer untuk membantu proses penarikan adalah …
sliding hammer, welding hammer, lock chain
hand puller, sliding hammer, welding tip
lock chain, sliding hammer, body puller
sliding hammer, hand puller, lock chain
Peralatan yang digunakan untuk menyusutkan permukaan panel dalam proses penyelesaian kasar pekerjaan adalah …
palu cross pen dan dolly
palu ball pen dan dolly
palu kayu dan dolly
palu datar dan dolly
Tahapan color matching ditampilkan secara acak sebagai berikut: 1. mengukur dengan colormetry 2. mengukur dengan formula warna 3. konfirmasi nomor warna 4. menyemprot pada test piece 5. mencocokkan warna yang tepat. Urutan proses color matching yang benar adalah …
5 – 1 – 4 – 2 – 3
3 – 2 – 4 – 1 – 5
1 – 2 – 4 – 5 – 3
3 – 1 – 2 – 5 – 4
Manakah pernyataan yang paling tepat mengenai perbedaan kaca laminated dan temperlite pada kendaraan?
Laminated terdiri dari dua lapisan kaca dengan interlayer yang menahan pecahan, sedangkan temperlite menguatkan kaca agar tidak pecah sama sekali
Laminated menahan serpihan saat retak sehingga lebih aman untuk kaca depan, sedangkan temperlite pecah menjadi butiran kecil yang umum dipakai di kaca samping/belakang
Temperlite memiliki lapisan film IRR bawaan, sedangkan laminated tidak dapat dipasang film
Temperlite selalu lebih tebal dari laminated dan wajib dipasang di kaca depan
Dalam konteks spesifikasi IRR pada kaca film, tujuan utama pengurangan sinar inframerah adalah …
mengurangi silau dari lampu malam hari
meningkatkan kekuatan struktural kaca kendaraan
mengurangi panas masuk ke kabin sehingga meningkatkan kenyamanan termal
mencegah gelombang radio masuk ke kabin
Saat melakukan penarikan panel bodi menggunakan sliding hammer dan hand puller dengan bantuan lock chain, langkah awal yang paling tepat untuk memastikan keamanan kerja adalah …
langsung menarik dengan gaya maksimum agar panel cepat pulih
memastikan titik sambungan washer terpasang kuat dan area sekitar bebas dari halangan
memanaskan panel hingga merah untuk memudahkan tarikan
mencabut cat terlebih dahulu agar tidak licin
