WorksheetsEx T3 DRECT - Centros de transformación
Total questions: 31
Worksheet time: 18mins
Las "Cinco Reglas de Oro" en un CT se refieren a:
Normas de seguridad para trabajos en tensión
Procedimientos de medida de energía
Secuencia de montaje de celdas
Los pasos del procedimiento de enclavamiento.
El relé Buchholz protege al transformador frente a:
Sobretensiones atmosféricas
Emisión de gases o flujo súbito de aceite
Sobrecargas en el secundario
Cortocircuitos externos
En un transformador de intensidad (TI):
El secundario nunca debe dejarse en circuito abierto
El primario se conecta en derivación
El secundario puede dejarse abierto sin problemas
La intensidad secundaria es igual a la primaria
La sección mínima del cable de tierra de protección en un CT es:
16 mm²
35 mm²
50 mm²
95 mm²
La compensación de energía reactiva en un CT se realiza generalmente con:
Transformadores de intensidad
Baterías de condensadores
Resistencia de ferroresonancia
Autoválvulas
Un interruptor-seccionador se diferencia de un interruptor automático en que:
Puede interrumpir corrientes de cortocircuito
No puede interrumpir corrientes de cortocircuito
Solo se usa en BT
No tiene posición de apertura visible
La resistencia máxima de puesta a tierra del neutro en un CT debe ser:
10 Ω
37 Ω
100 Ω
No está limitada
El sistema de ventilación en un CT tiene como objetivo principal:
Aumentar la humedad ambiental
Evacuar el calor producido por las pérdidas del transformador
Mantener una presión positiva en el interior
Reducir el ruido del transformador
Los fusibles de tipo NH (cuchillas) se utilizan en:
Cuadros modulares de BT
Celdas de MT con aislamiento SF6
Protección del relé Buchholz
Sistema de medida
En un CT de intemperie sobre apoyo, la protección contra contactos indirectos se puede lograr con:
Aceras perimetrales
Chapa metálica en el apoyo hasta 2 m de altura
Pintura aislante
Señalización luminosa
Para verificar el correcto montaje de un CT antes de su puesta en servicio, es obligatorio:
Medir la resistencia de puesta a tierra del neutro
Pintar el edificio
Instalar un sistema de telemando
Cambiar el aceite del transformador
Un CT se considera autoprotegido cuando:
No necesita mantenimiento
Tiene protección individual para cada transformador
Está construido en edificio prefabricado
Lleva compensación de reactiva
La principal ventaja de las celdas con aislamiento en SF6 es:
Su mayor coste
Sus dimensiones más reducidas respecto a las de aire
Necesitan más espacio para instalación
Son más contaminantes
En un transformador trifásico, la conexión Dy11 significa que:
El primario está en triángulo y el secundario en estrella
El primario está en estrella y el secundario en triángulo
Ambos devanados están en triángulo
Ambos devanados están en estrella
¿Cuál de los siguientes no es un tipo de CT?
Intemperie sobre el suelo.
En edificio prefabricado.
En edificio no prefabricado.
Intemperie Modular

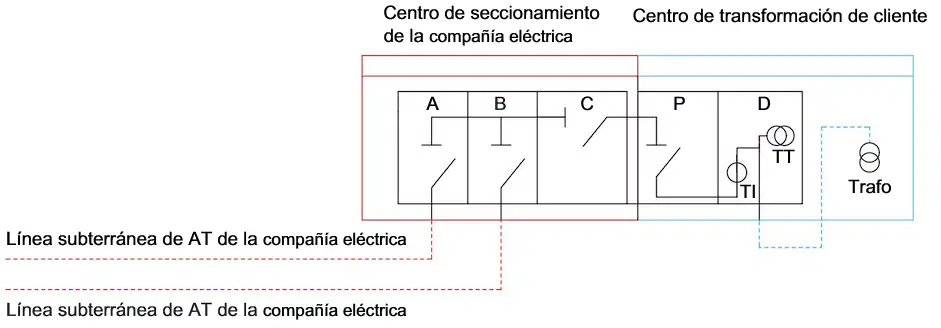

¿Qué tipo de conexión a la red se representa en la imagen?
Conexión en radial en edificio compartido
Conexión en anillo desde un centro de seccionamiento independiente
Conexión en anillo desde un centro de seccionamiento en edificio compartido
Conexión en anillo desde el centro de transformación de la compañía eléctrica
¿Para qué se diseñan las nuevas celdas GIS?
Tienen como finalidad aislar la chispa con SF6
Son una solución para aislamiento al aire
Tienen por objeto solucionar el problema de los gases fluorados
Son una solución para aislamiento con dieléctricos con la ventaja de un reducido tamaño.
La celda de protección con interruptor automático...
Se utiliza por añadir una doble seguridad.
Suele incorporar un seccionador en serie
Es mejor que la protección con fusibles.
En general no se utiliza. Es suficiente la protección con fusibles
El elmento de la imagen pertenece a un transformador de distribución bañado en aceite. ¿De qué elemento se trata?
Relé Buchholz
Alojamiento de termómetro
Conjunto de protección por temperatura y presión del aceite.
Dispositivo de llenado
El indicador de posición del interruptor seccionador de tres posiciones:
Va ligado al eje del equipo móvil
Se realiza mediante enclavamiento
Su posición se la da un servo.
Ninguna de las anteriores
El detector de paso de falta, ¿cómo recibe la información de la intensidad?
Tiene una conexión de fibra óptica
Por cable RS234
Por medio de toroidales
Ella se lo cuenta
Por transmisor de fase
Los transformadores de tensión:
Sólo se encuentran en los CT de abonado.
Son transformadores de medida
Reducen la Tensión
Trabajan a 210 o 200V
En cuanto al valor nominal los fusibles de tipo NH pueden ser:
De cuchilla
De hasta 160A
Desconexión tripolar
Desconexión unipolar
¿Qué representan las siglas CBTA?
Cuadro Bajo Transformador de Abonado
Cuadro de Baja Tensión de Abonado
Centro Bajo Tensión de Alta
Cuentos Baratos Todo el Año
Cuadro de Baja Tensión Automátizado.
La secuencia para Cortar el servicio de un interruptor-seccionador es:
Comprobar ausencia de tensión
Abrir el interruptor
Cerrar el seccionador de tierra
Quitar el panel
Abrir el interruptor
Comprobar ausencia de tensión
Cerrar el seccionador de tierra
Quitar el panel
Abrir el interruptor
Cerrar el seccionador de tierra
Comprobar ausencia de tensión
Quitar el panel
Abrir el interruptor
Cerrar el seccionador de tierra
Quitar el panel
Comprobar ausencia de tensión
Cuál de las siguientes NO es una de las condiciones a tener en cuenta a la hora de realizar maniobras en las celdas:
No accionar nunca un seccionador en carga
Si se corta el servicio, se debe accionar primero el interruptor de apertura en carga o automático
Antes de cerrar el seccionador de puesta a tierra se tiene comprobar la ausencia de tensión.
Antes de restablecer el servicio en un circuito se comprobará que están abiertos los seccionadores de puesta a tierra
Antes de accionar el interruptor de apertura en carga se comprobará la ausencia de tensión.
La tarjeta de supervisión avanzada (TSA):
Se instala en cuadros de baja tensión de abonado.
Es un dispositivo de diagnóstico que sólamente regula el factor de potencia y los armónicos.
Es un medidor de línea trifásico capaz de medir todas las potencias por fase, entre otras cosas.
Se encuentra incorporado en el SAL.
La tarjeta carece de comunicación más allá de las alarmas integradas.
Cual de los siguientes es un transformador con proteccion frente a cortes:
¿Qué significan las siglas CEADS?
(a)
En la imagen, que representa R, y qué es D.
(a)

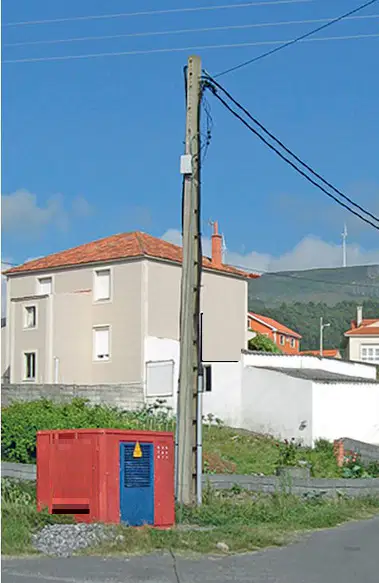

¿Qué tipo de CT es el de la imagen?
(a)
