WorksheetsUlangan Listrik Dinamis-level 1
Total questions: 10
Worksheet time: 5mins
Instrumen apa yang digunakan untuk mengukur arus listrik yang mengalir melalui suatu rangkaian?
Ammeter
Voltmeter dengan resistor tambahan
Voltmeter
Baterai
Ketika menghubungkan ammeter dalam rangkaian listrik, bagaimana seharusnya ia ditempatkan?
Dalam seri dengan komponen rangkaian
Dalam paralel dengan komponen rangkaian
Di samping baterai saja
Di seluruh lampu saja
Pelajari diagram yang menunjukkan empat pengaturan berbeda dari tiga baterai yang terhubung ke sebuah lampu. Pengaturan mana yang akan membuat lampu bersinar paling terang ketika saklar ditutup?
Pengaturan A
Pengaturan B, karena baterai terhubung secara paralel, memberikan lebih banyak arus ke lampu
Pengaturan C
Pengaturan D, karena semua baterai terhubung secara seri, meningkatkan tegangan
Merujuk pada diagram ammeter yang disediakan. Jika skala maksimum ammeter adalah 100 mA, berapa nilai arus yang diukur yang ditunjukkan oleh jarum?
0,05 A
25 A
5 mA
25 mA
Perhatikan diagram ammeter. Jika skala maksimum ammeter adalah 1 A, berapa nilai arus yang diukur yang ditunjukkan oleh jarum?
0,5 A
2,5 A
25 A
50 A

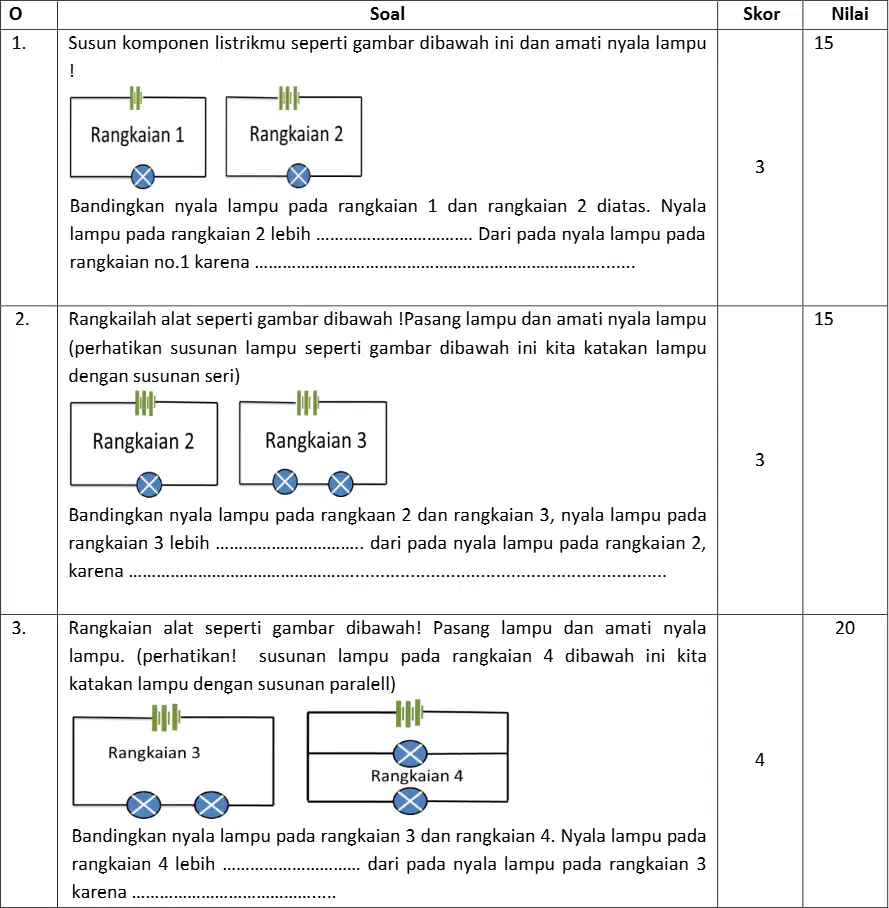

Bandingkan nyala lampu pada rangkaian 1 dan rangkaian 2 diatas. Nyala lampu pada rangkaian 2 lebih ......................... Dari pada nyala lampu pada rangkaian no.1 karena ..................................................
Lampu pada rangkaian 2 lebih terang daripada lampu pada rangkaian 1 karena mereka terhubung secara paralel, memungkinkan lebih banyak arus ke setiap lampu.
Lampu pada rangkaian 2 lebih redup daripada lampu pada rangkaian 1 karena mereka terhubung secara seri, mengurangi arus ke setiap lampu.
Lampu pada rangkaian 2 memiliki kecerahan yang sama dengan lampu pada rangkaian 1 karena kedua rangkaian menggunakan jumlah lampu yang sama.
Lampu pada rangkaian 2 lebih terang daripada lampu pada rangkaian 1 karena mereka menggunakan baterai dengan tegangan lebih tinggi.
Apa salah satu keuntungan mengatur lampu dalam rangkaian paralel (seperti Rangkaian 4) dibandingkan dengan rangkaian seri (seperti Rangkaian 3)?
Jika satu lampu mati dalam rangkaian paralel, lampu lainnya masih akan menyala.
Rangkaian paralel menggunakan lebih sedikit energi daripada rangkaian seri untuk jumlah lampu yang sama.
Rangkaian paralel memerlukan lebih sedikit baterai daripada rangkaian seri.
Lampu dalam rangkaian paralel selalu lebih redup daripada lampu dalam rangkaian seri.
Dalam rangkaian paralel dengan tiga lampu, jika satu lampu dihapus atau dilonggarkan, apa yang terjadi pada lampu-lampu lainnya?
Semua lampu lainnya mati.
Lampu-lampu yang tersisa tetap menyala.
Hanya lampu yang dihapus yang mati, yang lainnya tetap menyala.
Kecerahan lampu-lampu yang tersisa meningkat.
Ketika dua baterai identik digunakan, bagaimana perbandingan kecerahan lampu dalam rangkaian seri dibandingkan dengan rangkaian paralel?
Lampu dalam seri lebih terang daripada yang dalam paralel.
Lampu dalam paralel lebih terang daripada yang dalam seri.
Kedua lampu seri dan paralel memiliki kecerahan yang sama.
Lampu dalam seri tidak menyala sama sekali.
Siapa yang pertama kali menyatakan bahwa total arus yang masuk ke sebuah persimpangan sama dengan total arus yang keluar dari persimpangan tersebut?
Alessandro Volta
George Simon Ohm
Kirchhoff
Leclance
