測量電阻時，三用電表應該如何選擇合適的電阻檔位？

直接使用 200Ω 檔測所有電阻

先選較高檔位，再逐步降低直到讀值穩定

一開始就使用最低檔位，確保最精準

檔位選太高會燒壞電阻

在串聯電路中，哪個敘述正確？

所有元件承受相同電壓

電流在每顆電阻中不同

電壓比值與電阻比值成正比

移除一顆燈泡後，其他燈泡依然能亮

在並聯電路中，哪個敘述正確？

電壓在每支路不同

移除其中一顆燈泡後，另一顆會熄滅

電流比值與電阻比值成反比

電路電流一定變小

安培計（電流表）要正確量測電流，應該怎麼使用？

並聯接入電路

串聯接入電路

任意接法皆可

先測電阻再切換到電流檔

在「兩顆燈泡並聯」的電路中，如果移除其中一顆燈泡，電源供應器的電流讀數會怎麼變化？

電流變大

電流變小

電流不變

另一顆燈泡會熄滅

下列哪個電路是兩個電阻串聯？

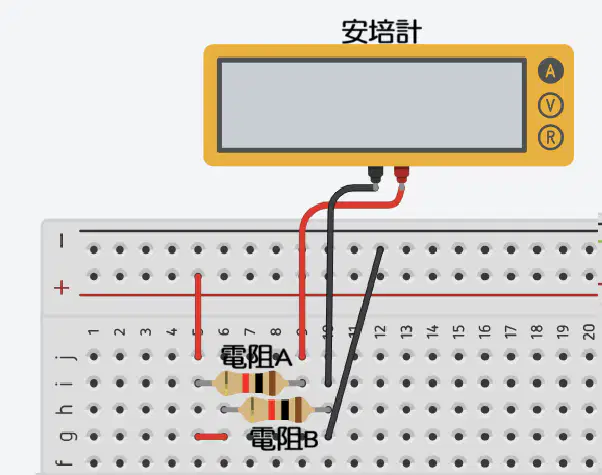

此電路的安培計測量的是什麼？

電路總電流

流經電阻B的電流

流經電阻A的電流

電阻A兩端的電壓
