Berdasarkan Teorema De Morgan, Notasi Logika tersebut setara dengan ekspresi ?
X' . Y' . Z'
X' + Y' + Z'
X . Y . Z
X + Y + Z
Notasi Logika pada gambar tersebut setara dengan notasi logika ....
A' . B' . C'
A . B . C
A' + B' + C'
A + B + C
Rangkaian Logika pada gambar tersebut menunjukkan pola (a)
Pola apakah yang ditunjukkan pada diagram schematic tersebut?
(a)
Looping pada peta karnaugh tidak dapat dilakukan pada angka '1' terdekat yang berjumlah...
2
4
6
8
Metode Peta Karnaugh memiliki keunggulan jika dibandingkan dengan penyederhanaan aljabar Boolean, karena...
Mampu menyederhanakan notasi logika dengan jumlah variabel tidak terbatas.
Selalu menghasilkan Pola Notasi POS yang paling sederhana
Memiliki jumlah langkah proses yang lebih sedikit.
Menghasilkan Pola Notasi SOP Minimum dan Prosesnya teratur
Berapakah Logika OR yang terdapat dalam Notasi tersebut?
(a)
Gerbang Logika yang digunakan dalam Notasi Logika tersebut berjumlah....
7
6
5
4
Looping yang menggabungkan 4 angka '1' pada peta karnaugh menyederhanakan/ mengeliminasi berapa variabel masukan?
1
2
3
4

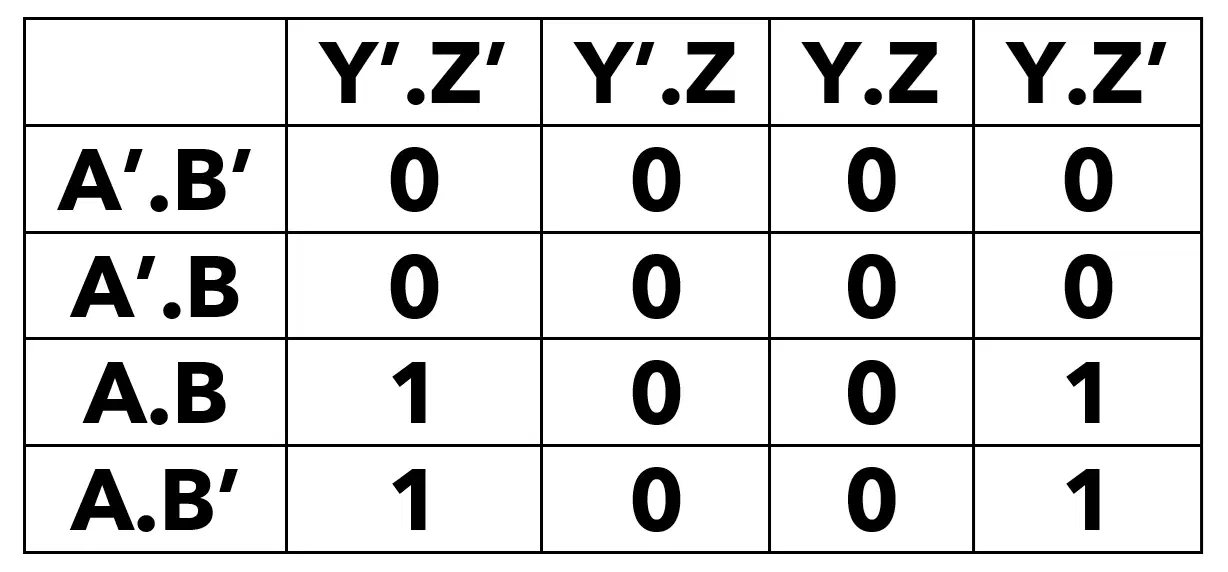

Bagaimanakah Notasi Logika hasil penyederhanaan Peta Karnaugh tersebut?
A . B . C . D
A . Y . Z'
A . Y' . Z'
A . Z'
