WorksheetsTema 2: Tanque hidráulico
Total questions: 26
Worksheet time: 13mins
¿Cuál es la función principal de un tanque hidráulico?
Eliminar el calor, separar el aire del aceite, no dejar entrar suciedad externa, servir de almacén y reserva de aceite.
Aumentar la presión del sistema hidráulico.
Controlar la velocidad de los actuadores hidráulicos.
Regular el flujo de aceite en las tuberías.
Características principales de un tanque hidráulico: • Separación del ________
aire
agua
aceite
metal
Características principales de un tanque hidráulico: • Separación del ________
agua
aceite
aire
combustible
Existen dos tipos de depósitos (o tanques) de almacenamiento de aceite hidráulico: ¿Cuáles son?
Ventilado y presurizado
Abierto y cerrado
Frío y caliente
Grande y pequeño
Selecciona la opción que identifica correctamente los componentes principales del tanque hidráulico y describe su función.
Depósito, filtro, respiradero y drenaje: almacenan, filtran, ventilan y eliminan el aceite respectivamente.
Bomba, válvula, motor y pistón: generan presión, regulan el flujo, impulsan y convierten energía.
Sensor, interruptor, cable y lámpara: detectan, controlan, transmiten y alumbran.
Tornillo, tuerca, arandela y perno: unen, ajustan, distribuyen y fijan piezas.
¿Cuál de las siguientes opciones describe correctamente las características de los tanques hidráulicos presurizados y no presurizados?
Los tanques presurizados mantienen presión interna mediante aire o gas, mientras que los no presurizados están abiertos a la atmósfera.
Ambos tipos de tanques siempre están abiertos a la atmósfera.
Los tanques no presurizados utilizan aire comprimido para mantener la presión interna.
Los tanques presurizados no pueden contener ningún tipo de gas en su interior.
¿Cómo se construyen las mangueras para obtener diferentes clasificaciones de presión?
Variando el número de capas y el material de refuerzo.
Utilizando únicamente materiales plásticos.
Aumentando el diámetro interno sin cambiar el material.
Reduciendo la longitud de la manguera.
¿Por qué son importantes los objetos capaces de almacenar aceites dentro de un sistema hidráulico?
Son componentes necesarios que cumplen con varios propósitos más de solo almacenar un fluido.
Sirven únicamente para decorar el sistema hidráulico.
Se utilizan solo para enfriar el aceite.
Son irrelevantes para el funcionamiento del sistema.
Menciona una función adicional de los tanques hidráulicos aparte de almacenar un fluido.
Cumplen con varios propósitos más de solo almacenar un fluido.
Sirven únicamente para decorar el sistema hidráulico.
Se utilizan para calentar el fluido hidráulico.
Funcionan como fuente de energía eléctrica.
¿Qué función cumple el respiradero en un tanque no presurizado?
Permite que el aire entre y salga libremente
Mantiene la presión interna
Impide el flujo de aceite
Cierra el tanque completamente
Complete la frase: El símbolo ISO del tanque hidráulico no presurizado es simplemente una caja o rectángulo ______ en la parte superior.
abierto
cerrado
rojo
con tapa
¿Cuál es la diferencia principal entre el símbolo ISO del tanque presurizado y el no presurizado?
El presurizado es abierto en la parte superior
El no presurizado es completamente cerrado
El presurizado es completamente cerrado
Ambos son iguales
¿Para qué se añaden los esquemas de la tubería hidráulica a los símbolos de los tanques hidráulicos?
Para una mejor representación de los símbolos
Para aumentar la presión
Para impedir la entrada de suciedad
Para cerrar el tanque
¿Cómo se llama el componente que permite ver el nivel del líquido dentro del tanque?
Mirilla
Válvula
Manómetro
Filtro
Observa el diagrama del tanque no presurizado. ¿Cómo se llama el componente que permite la salida de aire del tanque?
Respiradero
Válvula de entrada
Manómetro
Filtro
¿Qué nombre recibe la tubería que regresa el líquido al tanque?
Retorno
Salida
Entrada
Desagüe
¿Cuál es la función principal de un tanque presurizado según el texto?
Permitir que la suciedad entre en el tanque
Evitar que la suciedad penetre en el tanque
Mantener el vacío en el tanque
Calentar el fluido hidráulico
¿Qué sucede cuando la presión del tanque alcanza el ajuste máximo de presión de la válvula de alivio de vacío?
La válvula se cierra y retiene el aire
La válvula se abre y descarga el aire atrapado en la atmósfera
El tanque se llena de aceite
Se activa la bomba de aire externa
Llena el espacio en blanco: La presión de la atmósfera no afecta a la _______ del tanque presurizado.
presión
temperatura
volumen
densidad
¿Cuál es el nombre del componente que permite ver el nivel de líquido dentro del tanque?
Mirilla
Válvula
Bomba
Filtro

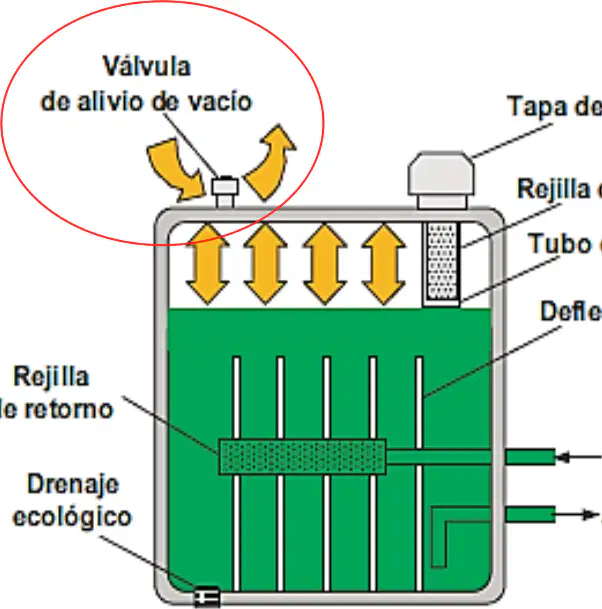

¿Cuál es el nombre del componente que permite liberar el vacío dentro del tanque?
Válvula de alivio de vacío
Válvula de presión
Filtro de aire
Sensor de nivel
Observa el diagrama del tanque presurizado. ¿Cómo se llama el componente que dirige el flujo dentro del tanque?
Deflectores
Válvula de alivio
Manómetro
Filtro
¿Para qué sirve el tubo de llenado en un tanque presurizado?
Permite llenar el tanque al nivel y evita el llenado en exceso.
Sirve para medir la presión interna del tanque.
Se utiliza para drenar el contenido del tanque.
Ayuda a enfriar el líquido dentro del tanque.
¿Qué función cumplen los deflectores en un tanque presurizado?
Evitan que el aceite de retorno fluya directamente a la salida del tanque, dan tiempo para que las burbujas en el aceite de retorno lleguen a la superficie y evitan que el aceite salpique, lo que reduce la formación de espuma en el aceite.
Aumentan la presión interna del tanque para mejorar la circulación del aceite.
Permiten la entrada de aire al sistema para evitar el vacío.
Filtran las impurezas del aceite antes de que salga del tanque.
¿Para qué sirve el respiradero en un tanque presurizado?
Permite la entrada y salida del aire de los tanques ventilados, tiene un filtro para evitar que la suciedad penetre y está situado más arriba del nivel de aceite del tanque.
Sirve para aumentar la presión interna del tanque.
Se utiliza para medir el nivel de aceite en el tanque.
Permite la salida de aceite del tanque hacia el sistema hidráulico.
¿Cuál es la función principal de la válvula hidráulica de alivio en un tanque presurizado?
Evitar que el exceso de presión rompa el tanque
Calentar el aceite
Ajustar la presión a 10 PSI
Filtrar el aceite
