1.

Naprawa uszkodzenia alternatora przedstawionego na ilustracji polega na:

a)

wymianie obudowy alternatora na sprawną technicznie

b)

sklejeniu obudowy klejem do elementów aluminiowych

c)

zespoleniu obudowy alternatora metodą nitowania

d)

zespoleniu obudowy alternatora metodą kołkowania

2.

Jeżeli wymiar tolerowany wynosi Ø 58 +0,05 / +0,15 to jego wymiar nominalny:

a)

zawiera się w polu tolerancji, której wartość jest równa 0,1mm

b)

jest poza polem tolerancji, której wartość jest równa 0,15mm

c)

zawiera się w polu tolerancji, której wartość jest równa 0,15mm

d)

jest poza polem tolerancji, której wartość jest równa 0,1mm

3.

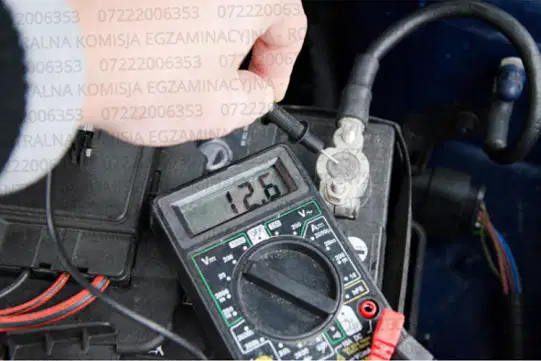

Wynik wskazania multimetru przedstawionego na ilustracji można zapisać jako:

a)

0,0126 kV - DC

b)

12,6V - AC

c)

12,6A - DC

d)

0,0126 mA - DC

4.

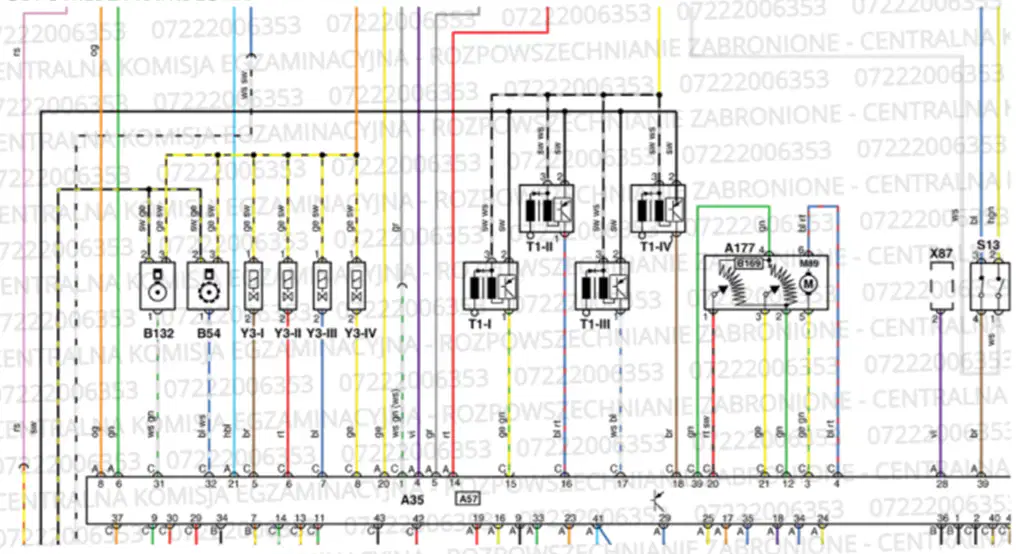

Na przedstawionym schemacie symbolem T1 oznaczono:

a)

rezystor

b)

diodę LED

c)

tranzystor

d)

kondensator

5.

Oznaczeniem jednostki rezystancji jest:

a)

Vm

b)

Ωm

c)

V

d)

6.

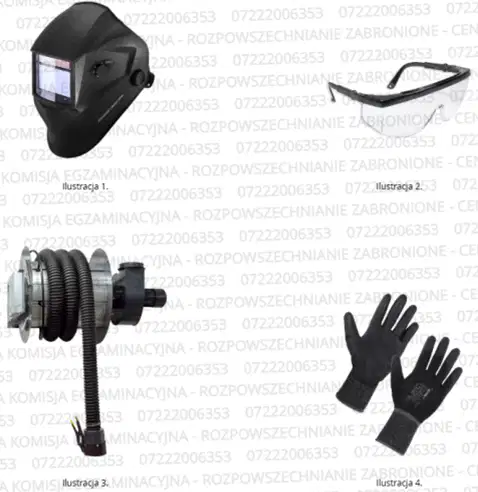

Do grupy środków ochrony zbiorowej można zakwalifikować element przedstawiony na:

a)

ilustracji 2

b)

ilustracji 3

c)

ilustracji 1

d)

ilustracji 4

7.

Które ze stwierdzeń jest prawdziwe?

a)

gaz z izolatora staje się przewodnikiem tylko, jeśli jest w stanie zjonizowanym

b)

przepływ prądu w gazie jest możliwy zawsze, niezależnie od stanu w jakim ten gaz się znajduje

c)

gaz z izolatora staje się przewodnikiem tylko, jeśli jest w stanie niezjonizowanym

d)

przepływ prądu w gazie nie jest możliwy w żadnym wypadku, ponieważ gaz jest izolatorem

8.

Niewykonanie wymiany świec zapłonowych zgodnie z danymi producenta w trakcie eksploatacji pojazdu samochodowego, może skutkować:

a)

uszkodzeniem akumulatora

b)

uszkodzeniem przekaźnika układu zapłonowego

c)

przegrzewaniem się się katalizatora w układzie wylotowym spalin

d)

nadmiernym spalaniem oleju silnikowego

9.

Materiałem, z którego wykonuje się powierzchnię roboczą współpracującą ze szczotkami alternatora jest:

a)

miedź

b)

stal

c)

magnez

d)

aluminium

10.

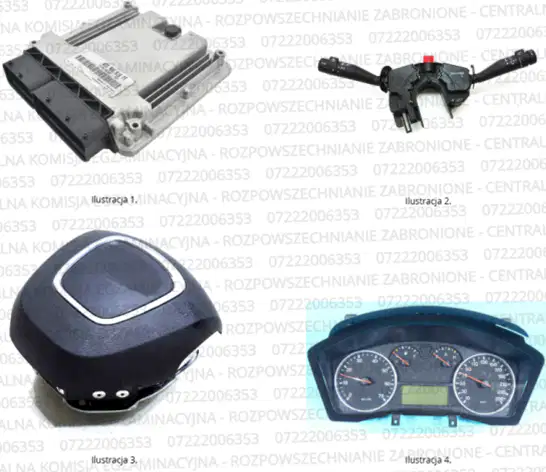

Na której ilu ilustracji przedstawiono element układu elektrycznego pojazdu, który w skutek uszkodzenia, zawsze ulega wymianie?

a)

na ilustracji 1

b)

na ilustracji 2

c)

na ilustracji 4

d)

na ilustracji 3

11.

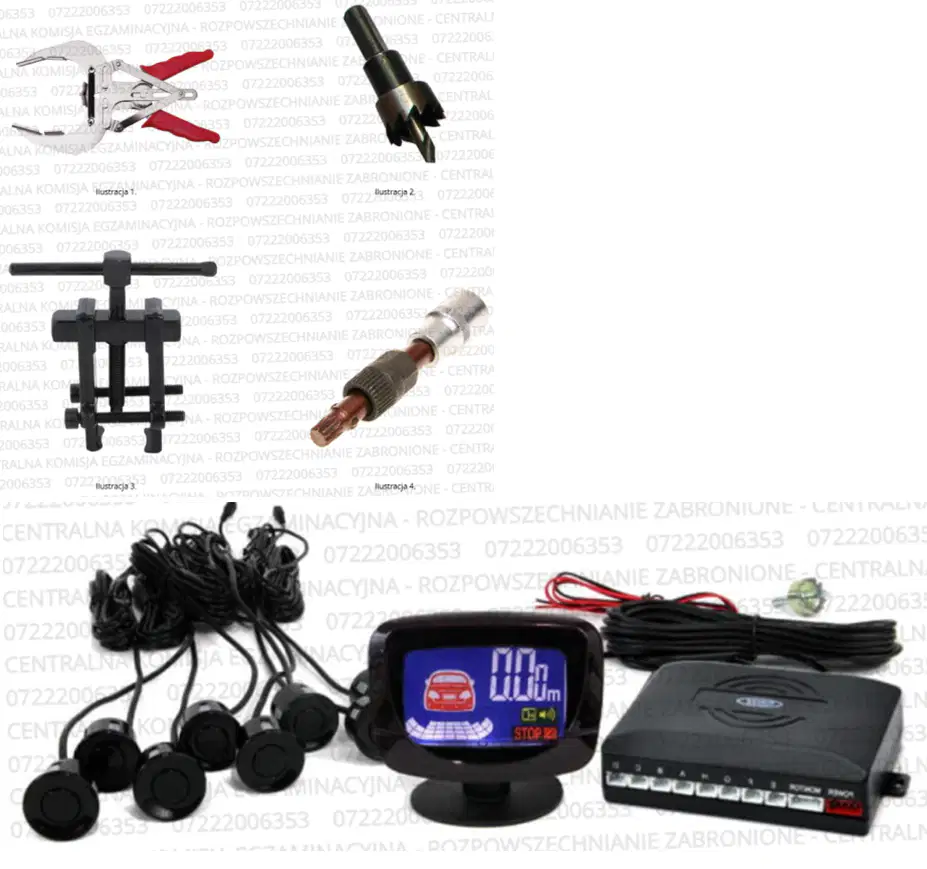

W celu zamontowania w pojeździe zestawu przedstawionego na powyższej ilustracji należy użyć między innymi narzędzia przedstawionego na

a)

ilustracji 1

b)

ilustracji 4

c)

ilustracji 2

d)

ilustracji 3

12.

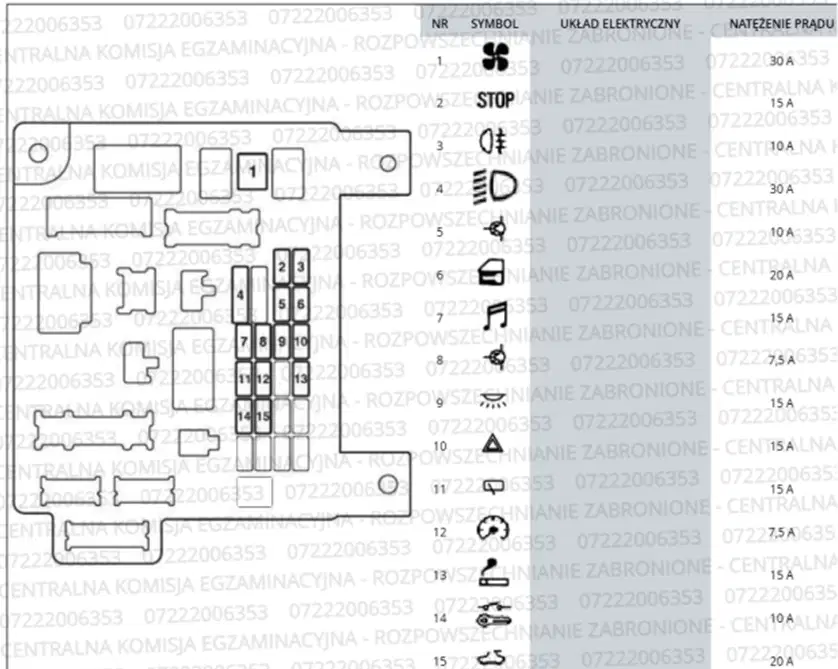

W tabeli przedstawiono fragment instrukcji opisowej skrzynki bezpieczników w pojeździe samochodowym. Na podstawie informacji zawartych w instrukcji, aby wymienić bezpiecznik obwodu wycieraczki tylnej szyby pojazdu, należy użyć bezpiecznika:

a)

30A i umieścić go w gnieździe 4

b)

15A i umieścić go w gnieździe 11

c)

20A i umieścić go w gnieździe 6

d)

20A i umieścić go w gnieździe 15

13.

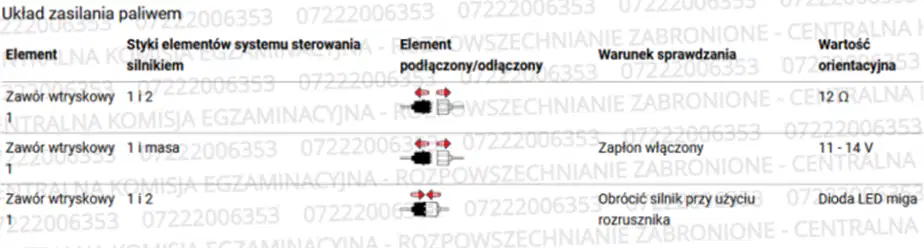

Na ilustracji przedstawiono instrukcję dotyczącą weryfikacji wtryskiwacza silnika o ZI. Zgodnie z instrukcją sprawdzenie napięcia zasilania należy przeprowadzić:

a)

przy odłączonym wtryskiwaczu od instalacji elektrycznej pojazdu w trakcie obracania wału korbowego za pomocą rozrusznika

b)

po odłączeniu wtryskiwacza od instalacji pojazdu podłączając sondy woltomierza do pinów 1 i 2 we wtyku weryfikowanego elementu

c)

po odłączeniu wtryskiwacza od instalacji pojazdu podłączając sondy woltomierza do pinu 1 w złączu po stronie wiązki pojazdu i masy pojazdu

d)

przy podłączonym wtryskiwaczu od instalacji elektrycznej pojazdu w trakcie obracania wału korbowego za pomocą rozrusznika

14.

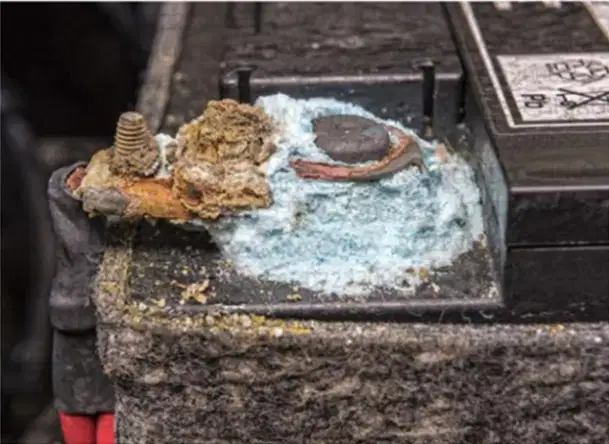

Przedstawione na ilustracji zużycie zacisku akumulatora jest efektem procesu:

a)

zmęczenia

b)

kawitacji

c)

przegrzewania

d)

elektroerozji

15.

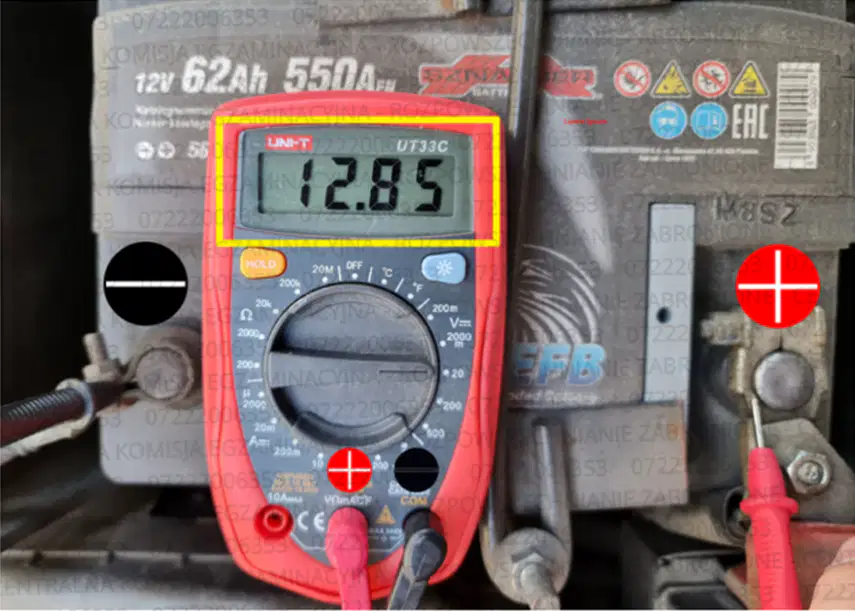

Na ilustracji przedstawiono pomiar napięcia przy pracy silnika na biegu jałowym oraz przy maksymalnym obciążeniu elektrycznym układu ładowania akumulatora. Widoczny wynik tego pomiaru świadczy o:

a)

zbyt niskim poziomie elektrolitu w akumulatorze

b)

prawidłowym działaniu układu ładowania akumulatora

c)

zastosowaniu w osprzęcie silnika alternatora o zbyt dużym prądzie ładowania

d)

nieprawidłowym działaniu układu ładowania akumulatora

16.

Na ilustracji przedstawiono korek zbiorniczka płynu hamulcowego z wbudowanym czujnikiem poziomu. Działanie czujnika wykorzystuje:

a)

pracę łącznika kontaktowego

b)

zjawisko indukcji magnetycznej

c)

pracę łącznika optycznego

d)

zjawisko hallotronowe

17.

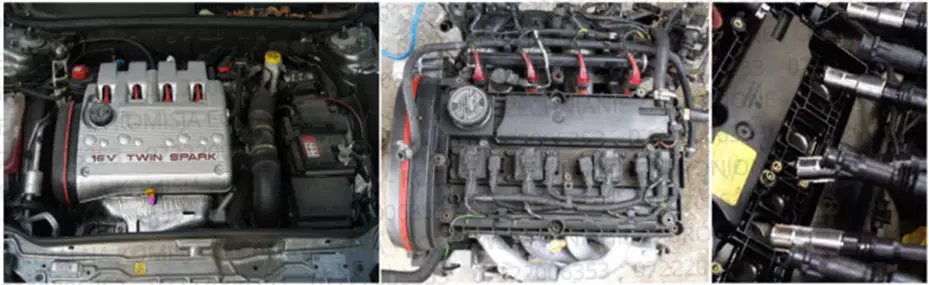

W celu wymiany wszystkich świec zapłonowych w silniku tego typu jak przedstawiony na ilustracjach, należy zamówić:

a)

16 świec zapłonowych

b)

2 świece zpłonowe

c)

8 świec zapłonowych

d)

4 świece zapłonowe

18.

Przedstawiony na ilustracji znak nakazuje:

a)

skręcić w lewo za tym znakiem

b)

zawrócić za tym znakiem

c)

skręcić w lewo przed tym znakiem

d)

zawrócić przed tym znakiem

19.

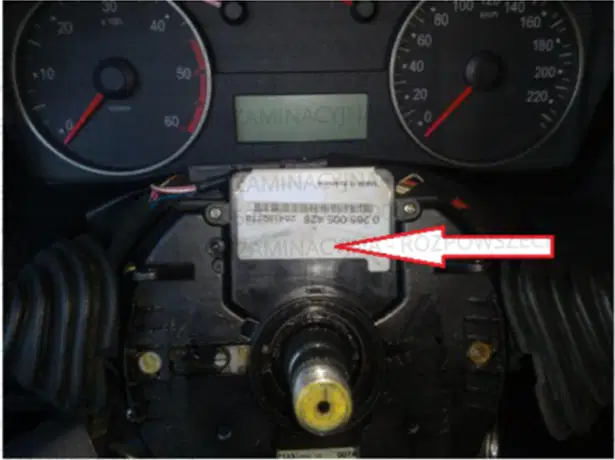

Wymiana czujnika przedstawionego na ilustracji wymaga wymontowania:

a)

zestawu wskaźników pojazdu samochodowego

b)

zwijaka taśmowego przewodów kierownicy wielofunkcyjnej

c)

pedałów hamulca oraz sprzęgła pojazdu samochodowego

d)

przekładni kierowniczej pojazdu

20.

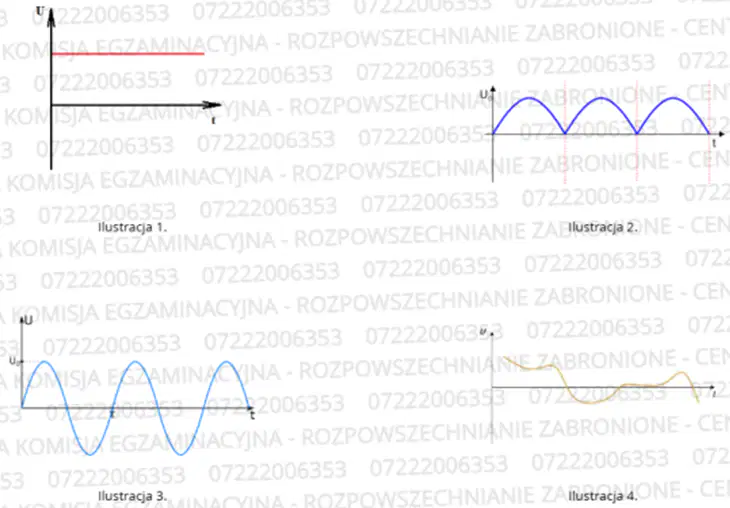

Wykres przebiegu prądu przemiennego przedstawiony jest na:

a)

ilustracji 3

b)

ilustracji 2

c)

ilustracji 4

d)

ilustracji 1

21.

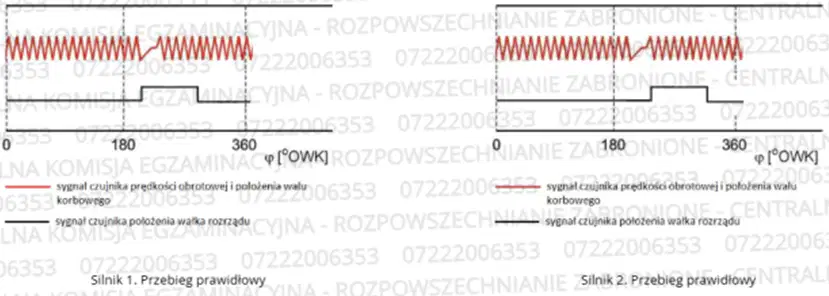

Na ilustracji przedstawiono przebieg sygnałów z czujnika prędkości i położenia wału korbowego oraz czujnika położenia wałka rozrządu dla dwóch identycznych silników (1 i 2). Przebieg nieprawidłowy może być spowodowany:

a)

nadmiernym rozciągnięciem paska wielorowkowego w układzie napędu osprzętu silnika

b)

uszkodzeniem czujnika położenia wałka rozrządu

c)

uszkodzeniem czujnika prędkości i położenia wału korbowego

d)

nadmiernym rozciągnięciem łańcucha w układzie wałka rozrządu

22.

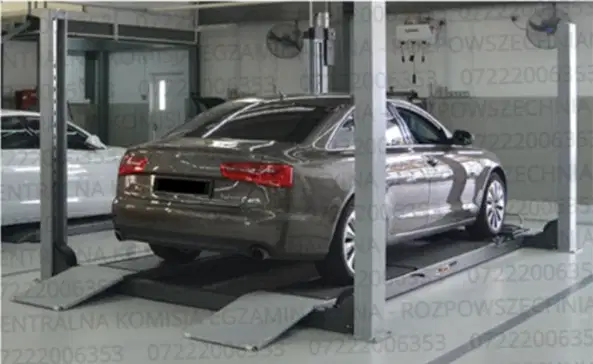

Na ilustracji przedstawiono pojazd z napędem na oś przednią z automatyczną skrzynią biegów. W pojeździe sprawdzana będzie ciągłość obwodu czujników układu ABS osi przedniej, a także pomiar ich rezystancji. Sprawdzenie to wymaga wymontowania jednocześnie obu kół osi przedniej. W tym przypadku zabezpieczenie pojazdu przed przemieszczeniem wymaga jedynie:

a)

podstawienia dwóch klinów, zabezpieczających jedno koło osi przedniej

b)

ustawienia dźwigni automatycznej skrzyni biegów w pozycji "D"

c)

ustawienia dźwigni automatycznej skrzyni biegów w pozycji "P'

d)

podstawienia 2 klinów, zabezpieczających jedno koło osi tylnej

23.

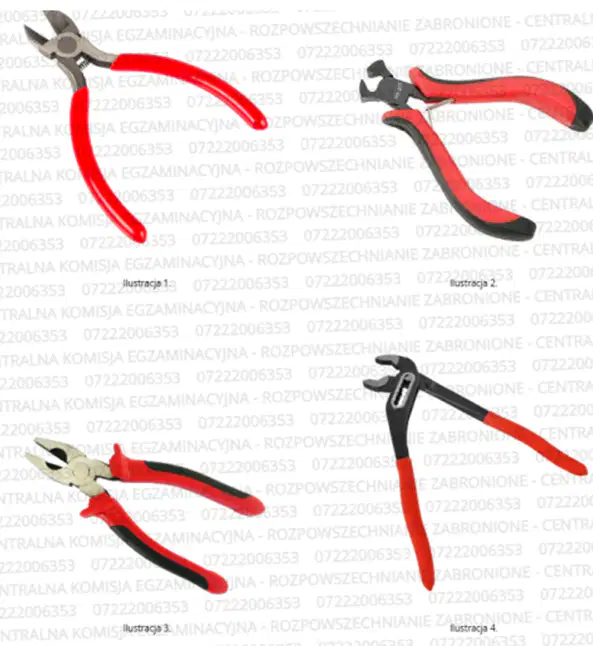

Obcinaczki czołowe przedstawione są na:

a)

ilustracji 3

b)

ilustracji 1

c)

ilustracji 4

d)

ilustracji 2

24.

Błąd pomiaru wynikający z niedoskonałości wykonania aparatury pomiarowej to błąd:

a)

pośredni

b)

przypadkowy

c)

systematyczny

d)

gruby

25.

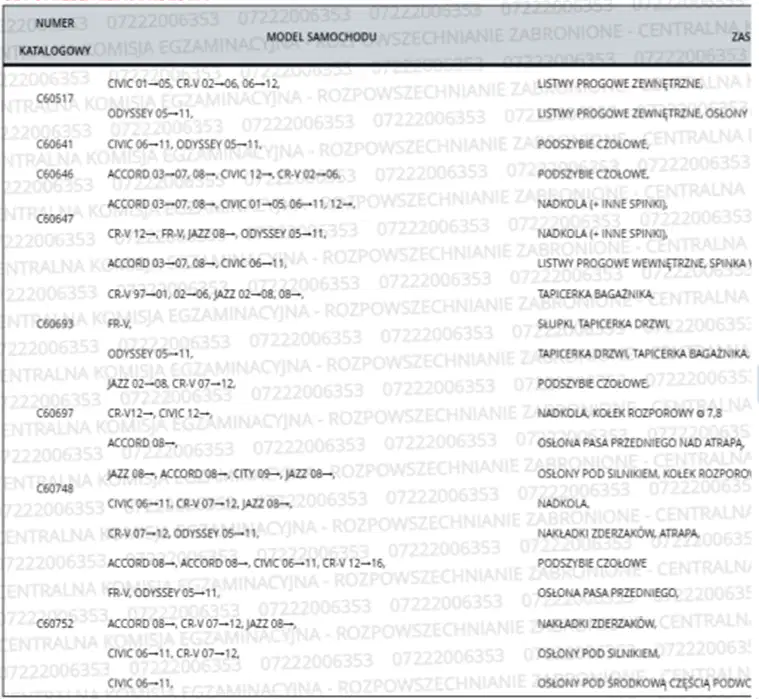

W tabeli przedstawiono fragment katalogu spinek mocujących elementy z tworzyw sztucznych w poszczególnych modelach samochodów. W celu skompletowania spinek mocujących podszybie czołowe w samochodzie Honda CR-V wyprodukowanym w roku 2007 należy zakupić spinki o numerze katalogowym:

a)

C60693

b)

C60646

c)

C60752

d)

C60641

26.

Na ilustracji przedstawiono połączone ze sobą w układzie dwa kondensatory o pojemnościach C1=C2=2nF. Pojemność zastępcza C połączonych kondensatorów będzie wynosić:

a)

C=0nF

b)

C=1nF

c)

C=2nF

d)

C=4nF

27.

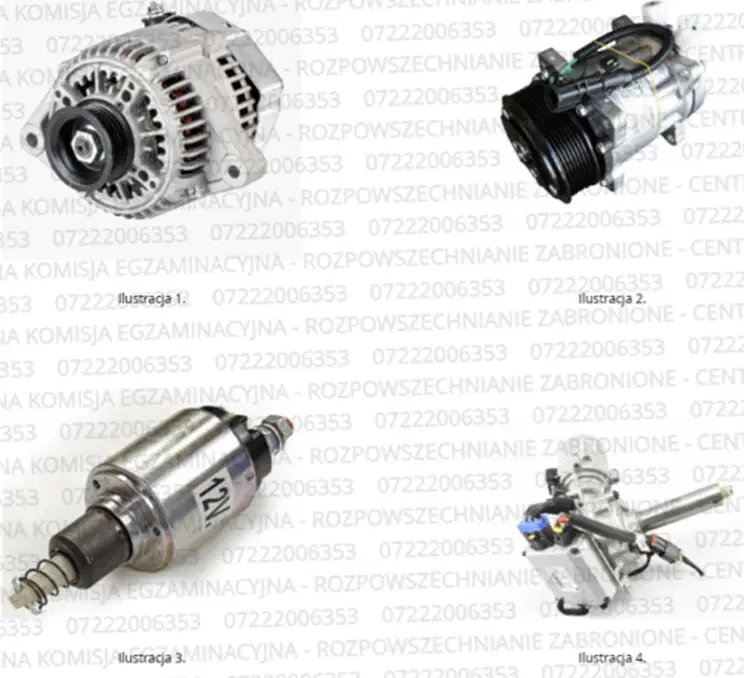

Wskaż prawidłowe przyporządkowanie poszczególnych podzespołów przedstawionych na ilustracji do właściwych układów pojazdów samochodowych

a)

ilustr. 1 - ukł. ładowania

ilustr. 2 - ukł. klimatyzacji

ilustr. 3 - ukł. rozruchu

ilustr. 4 - ukł. kierowniczy

b)

ilustr. 1 - ukł. ładowania

ilustr. 2 - ukł. kierowniczy

ilustr. 3 - ukł. rozruchu

ilustr. 4 - ukł. klimatyzacji

c)

ilustr. 1 - ukł. rozruchu

ilustr. 2 - ukł. klimatyzacji

ilustr. 3 - ukł. ładowania

ilustr. 4 - ukł. kierowniczy

d)

ilustr. 1 - ukł. kierowniczy

ilustr. 2 - ukł. klimatyzacji

ilustr. 3 - ukł. rozruchu

ilustr. 4 - ukł. ładowania

28.

Skutkiem pękniętej obudowy cewki zapłonowej jest:

a)

szarpanie silnika przy przyspieszaniu

b)

nadmierne spalanie oleju silnikowego

c)

zasiarczenie akumulatora

d)

błędne wskazania prędkości jazdy pojazdu

29.

Na ilustracji przedstawiono fragment dokumentacji technicznej dotyczącej systemu sterowania pracą silnika spalinowego. Na podstawie analizy schematu można stwierdzić, że:

a)

w silniku nie zastosowano czujnika położenia wałka rozrządu

b)

w silniku zastosowano jednopunktowy układ wtryskowy paliwa

c)

zmiana kąta wychylenia przepustnicy jest realizowana za pośrednictwem linki gazu

d)

każda świeca zapłonowa silnika zasilana jest indywidualną, ołówkową cewką zapłonową

30.

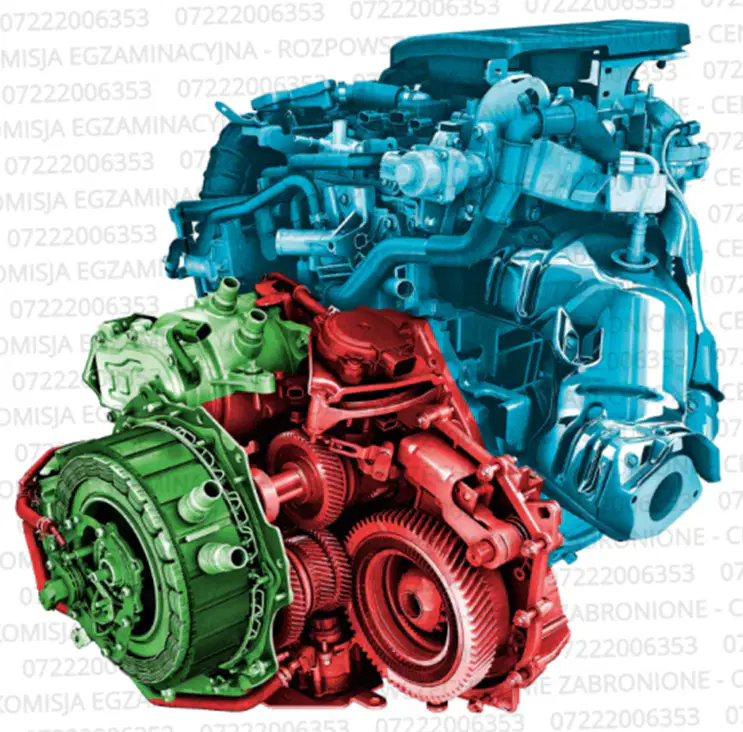

Na ilustracji kolorem zielonym oznaczono:

a)

sprzęgło hydrokinetyczne automatycznej skrzyni biegów oraz pompę układu chłodzenia silnika

b)

silnik elektryczny układu hybrydowego wraz z układem rozruchowym

c)

sprzęgło suche cierne jednotarczowe oraz kompresor klimatyzacji

d)

bezstopniową skrzynię biegów CVT wraz z alternatorem

31.

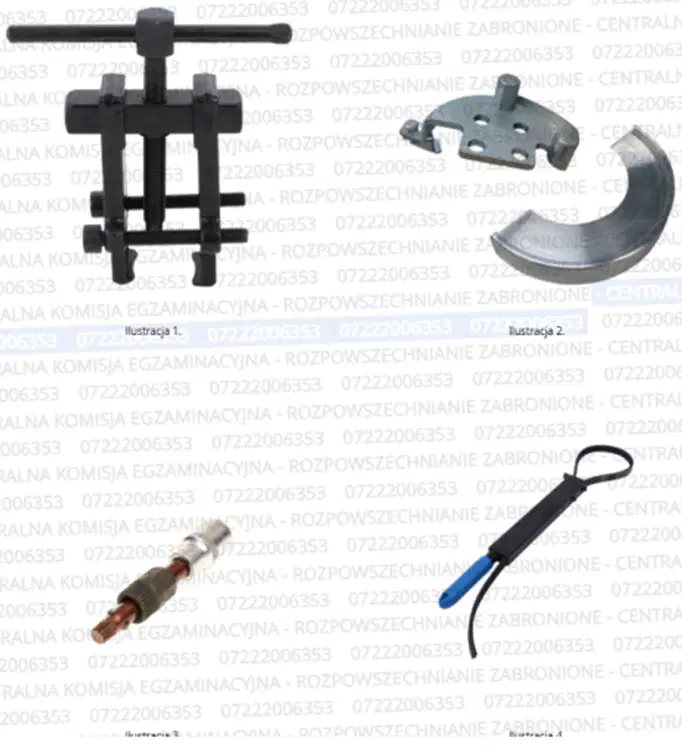

Wymiana elastycznego paska wielorowkowego wymaga wykorzystania przyrządu przedstawionego na:

a)

ilustracji 1

b)

ilustracji 3

c)

ilustracji 4

d)

ilustracji 2

32.

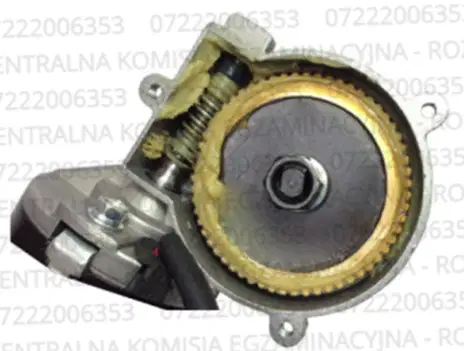

Na ilustracji przedstawiono przekładnię:

a)

stożkową

b)

czołową

c)

cierną

d)

ślimakową

33.

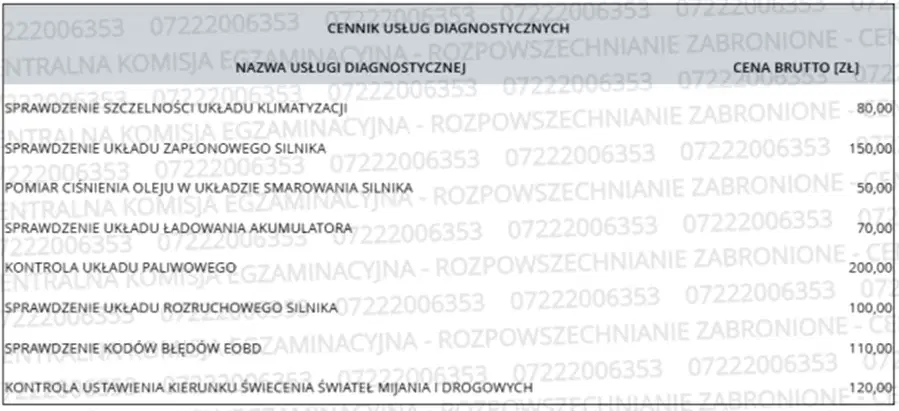

Do stacji diagnostycznej dostarczono pojazd z silnikiem o ZI z układem bezpośredniego wtrysku paliwa do cylindrów, dla którego zlecono wykonanie kontroli układu zapłonowego, układu paliwowego oraz sprawdzenie kodów błędów EOBD zawartych w pamięci sterownika silnika. Koszt wykonania zlecenia na podstawie dostępnych usług diagnostycznych według cennika przedstawionego w tabeli będzie wynosić:

a)

350,00zł

b)

310,00zł

c)

260,00zł

d)

460,00zł

34.

Widząc przedstawiony na ilustracji znak bezpieczeństwa umieszczony przy sprzęcie gaśniczym, aby użyć go w razie pożaru na stanowisku pracy, należy:

a)

stłuc szybę, aby wyjąć go z wnętrza szafki

b)

pociągnąć za uchwyt szuflady, w której się znajduje

c)

pociągnąć za dźwignię, aby uruchomić proces gaszenia

d)

otworzyć drzwiczki i wyjąć go z wnętrza szafki

35.

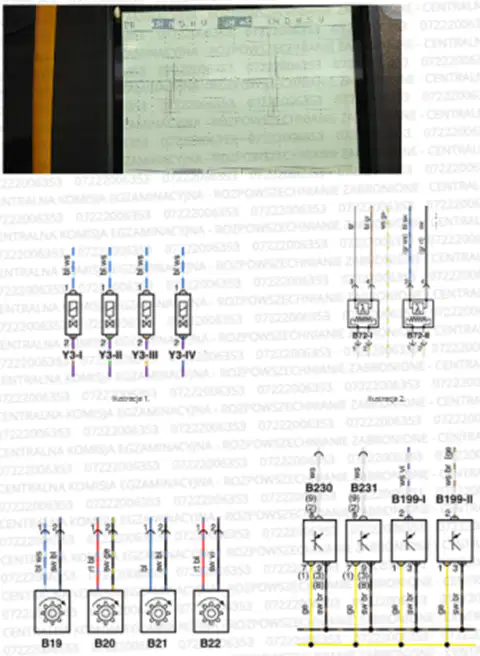

W filmie przedstawiono jeden ze sposobów diagnostyki elektrycznego obwodu układu wtrysku paliwa realizowany poprzez wpinanie sondy pomiarowej kolejno w piny łączące z obwodem elektrycznym urządzeń przedstawionych na:

a)

ilustracji 3

b)

ilustracji 1

c)

ilustracji 2

d)

ilustracji 4

36.

Wymontowanie elementu przedstawionego na ilustracji należy poprzedzić:

a)

uruchomieniem silnika i utrzymaniem prędkości obrotowej wału korbowego powyżej wartości 2000 na minutę

b)

odłączeniem zacisków instalacji pojazdu od biegunów akumulatora

c)

uruchomieniem silnika i pozostawienie prędkości obrotowej wału korbowego przy prędkości biegu jałowego

d)

pozostawieniem kluczyka w stacyjce w pozycji "zapłon" na czas wymontowania

37.

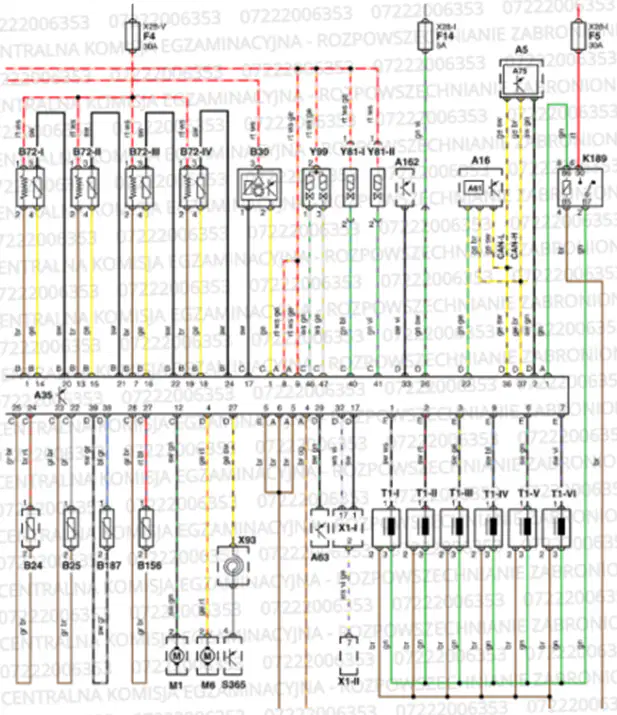

Na ilustracji przedstawiono fragment schematu sterowania pracą silnika. Wymiana kompletu świec zapłonowych wymaga zamówienia:

a)

1 cewki zapłonowej i 4 świec zapłonowych

b)

6 cewek zapłonowych i 6 świec zapłonowych

c)

1 cewki zapłonowej i 6 świec zapłonowych

d)

4 cewek zapłonowych i 4 świec zapłonowych

38.

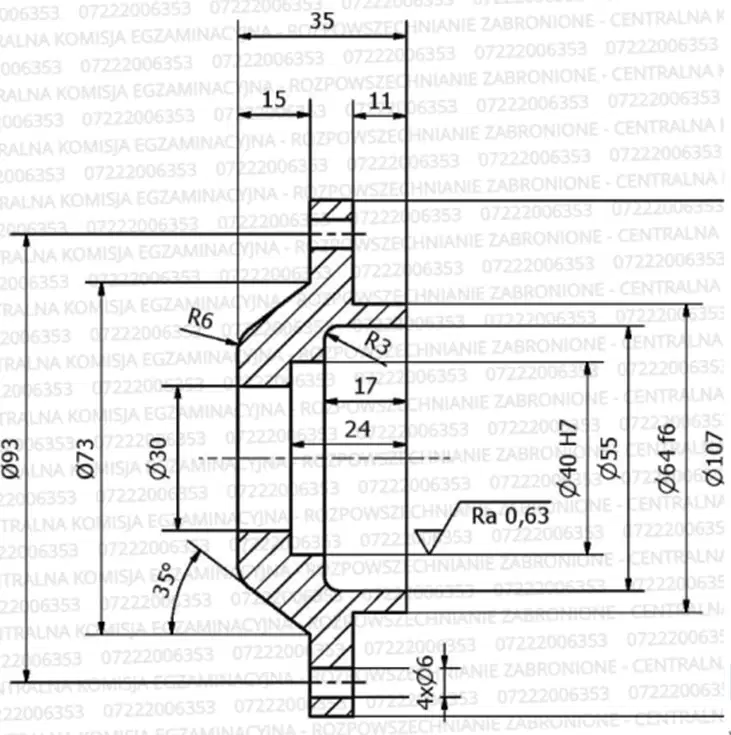

Na ilustracji przedstawiono fragment rysunku wykonawczego piasty. Chropowatość powierzchni otworu o średnicy Ø 40 mm należy uzyskać metodą:

a)

napawania

b)

walcowania

c)

toczenia

d)

szfifowania

39.

Do obserwacji sygnału generowanego przez czujnik zawartości tlenu w spalinach służy:

a)

oscyloskop

b)

omomierz

c)

amperomierz

d)

pirometr

40.

W pojeździe samochodowym wyposażonym w silnik spalinowy czterocylindrowy o ZI stwierdzono brak pracy w jednym z cylindrów. W celu ustalenia przyczyny diagnostyce należy poddać obwody elektryczne układów:

a)

zasilania paliwem i zapłonowego

b)

chłodzenia silnika i klimatyzacji

c)

rozruchu silnika i układu ładowania

d)

doładowania i smarowania silnika
