Conector de alimentación

Total questions: 68

Worksheet time: 34mins

Name
Class
Date
1.

¿Cuáles son los dos tipos principales de conectores ATX mencionados en el texto?

a)

A) ATX de 20 contactos y ATX 2.2 de 24 contactos

b)

B) ATX de 12 contactos y ATX 2.2 de 20 contactos

c)

C) ATX de 24 contactos y ATX 3.0 de 20 contactos

d)

D) ATX de 20 contactos y ATX 3.0 de 24 contactos

2.

¿Para qué se utiliza el conector ATX 12V según el texto?

a)

Para alimentación principal

b)

Para alimentación complementaria

c)

Para conectar discos duros

d)

Para conectar tarjetas gráficas

3.

Observa la imagen etiquetada como (a). ¿Qué modelo de conector ATX se muestra?

a)

ATX de 20 contactos

b)

ATX 2.2 de 24 contactos

c)

ATX 12V

d)

ATX 3.0 de 24 contactos

4.

Observa la imagen etiquetada como (b). ¿Qué modelo de conector ATX se muestra?

a)

ATX de 20 contactos

b)

ATX 2.2 de 24 contactos

c)

ATX 12V

d)

ATX 3.0 de 24 contactos

5.

Observa las imágenes etiquetadas como (c) y (d). ¿Qué representan estas imágenes?

a)

Conectores ATX y ATX 2.2 conectados

b)

Conectores ATX 12V conectados

c)

Conectores de disco duro

d)

Conectores de tarjeta gráfica

6.

Observa la imagen etiquetada como (e). ¿Qué tipo de conector se muestra?

a)

A) ATX de 20 contactos

b)

B) ATX 2.2 de 24 contactos

c)

C) ATX 12V

d)

D) ATX 3.0 de 24 contactos

7.

Observa la imagen etiquetada como (f). ¿Qué muestra la imagen?

a)

ATX de 20 contactos conectado

b)

ATX 2.2 de 24 contactos conectado

c)

ATX 12V conectado

d)

ATX 3.0 de 24 contactos conectado

8.

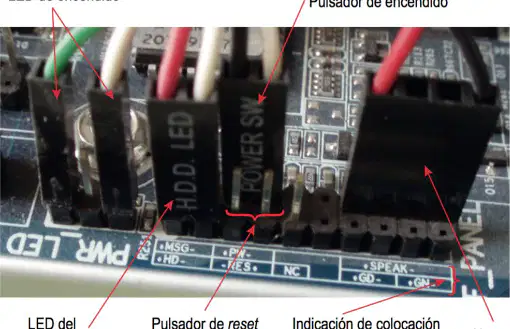

¿Cuál es la función del conector etiquetado como 'HDD LED' en el panel de la placa base?

a)

Indicar la actividad del disco duro

b)

Encender el altavoz

c)

Bloquear el teclado

d)

Reiniciar el sistema

9.

¿Qué conector se utiliza para encender el sistema en el panel de la placa base?

a)

POWER SW

b)

HDD LED

c)

SPEAKER

d)

RESET

10.

Complete el espacio en blanco: El conector etiquetado como 'RESET' en el panel de la placa base sirve para ________ el sistema.

a)

reiniciar

b)

apagar

c)

actualizar

d)

encender

11.

El conector 'SPEAKER' en la placa base se utiliza para conectar el ________.

a)

altavoz

b)

monitor

c)

teclado

d)

ratón

12.

¿Cuál es la función del conector 'LED PW' en el panel de la placa base?

a)

Indicar el encendido del sistema

b)

Indicar la actividad del disco duro

c)

Bloquear el teclado

d)

Reiniciar el sistema

13.

¿Por qué algunos conectores del panel pueden tener polaridad?

a)

Para alimentar un LED

b)

Para conectar el altavoz

c)

Para bloquear el teclado

d)

Para reiniciar el sistema

14.

¿Cuántos hilos tiene un bus USB en su versión básica y en la versión 3.0?

a)

4 hilos en la versión básica, 8 hilos en la versión 3.0.

b)

2 hilos en la versión básica, 6 hilos en la versión 3.0.

c)

5 hilos en la versión básica, 10 hilos en la versión 3.0.

d)

3 hilos en la versión básica, 7 hilos en la versión 3.0.

15.

¿Cuál es la velocidad máxima de transmisión de información en la versión 3.1 del USB?

a)

12 Mb/s

b)

480 Mb/s

c)

5 Gb/s

d)

10 Gb/s

16.

¿Cuál de los siguientes colores identifica al conector USB 3.0 en el frontal de un ordenador?

a)

Negro

b)

Azul

c)

Rojo

d)

Blanco

17.

Indica la función de cada pin en el conector USB externo 2.0 mostrado en la imagen a:

a)

+5v: alimentación; Datos -: transmisión de datos; Datos +: transmisión de datos; Masa: tierra.

b)

+5v: tierra; Datos -: alimentación; Datos +: transmisión de datos; Masa: transmisión de datos.

c)

+5v: transmisión de datos; Datos -: tierra; Datos +: alimentación; Masa: transmisión de datos.

d)

+5v: transmisión de datos; Datos -: transmisión de datos; Datos +: tierra; Masa: alimentación.

18.

¿Qué función tiene el conector de audio en la placa base para el panel frontal de la carcasa?

a)

Permitir la conexión de altavoces y micrófono

b)

Conectar la fuente de alimentación

c)

Conectar la tarjeta gráfica

d)

Conectar el disco duro

19.

¿Qué elemento falta en el conector de la placa base?

a)

Pin que falta.

b)

Cable de alimentación.

c)

Ventilador de CPU.

d)

Tarjeta gráfica.

20.

¿qué conecta el cable etiquetado como AC'97?

a)

El panel frontal de la carcasa

b)

La tarjeta gráfica

c)

El disco duro

d)

El ventilador

21.

¿Cuántos contactos tiene el módulo DIMM (Dual In-line Memory Module)?

a)

168 contactos

b)

72 contactos

c)

184 contactos

d)

240 contactos

22.

¿Qué tipo de memoria compitió con la RAMBUS para implantarse en el mercado y tiene 184 contactos?

a)

DIMM DDR

b)

DIMM DDR2

c)

DIMM DDR3

d)

DIMM RAMBUS

23.

¿Cuántos contactos tiene el DIMM RAMBUS?

a)

184 contactos

b)

168 contactos

c)

240 contactos

d)

200 contactos

24.

¿Qué característica principal tiene el DIMM DDR2 respecto a la velocidad de transferencia de datos?

a)

Duplica la velocidad de transferencia de la DDR.

b)

Reduce la velocidad de transferencia respecto a la DDR.

c)

No presenta cambios en la velocidad de transferencia respecto a la DDR.

d)

Triplica la velocidad de transferencia de la DDR.

25.

¿Cuál es la capacidad máxima de los módulos DIMM DDR3 que se pueden fabricar según la imagen?

a)

16 Gbytes

b)

4 Gbytes

c)

8 Gbytes

d)

32 Gbytes

26.

¿Cuántos contactos tiene el DIMM DDR4 y cuál es su tensión de alimentación?

a)

288 contactos, 1,2 V

b)

240 contactos, 1,5 V

c)

184 contactos, 1,8 V

d)

168 contactos, 2,5 V

27.

¿Qué mejora presenta el DIMM DDR5 respecto al DDR4?

a)

Doble de velocidad que DDR4, mantiene longitud y número de contactos, alimentación 1,1V

b)

Menor velocidad que DDR4, mayor longitud y menos contactos, alimentación 1,5V

c)

Igual velocidad que DDR4, diferente longitud y más contactos, alimentación 1,2V

d)

Menor velocidad que DDR4, mantiene longitud y número de contactos, alimentación 1,8V

28.

¿De qué color es el conector del ratón y de qué color es el conector del teclado según la descripción?

a)

Ratón: verde, Teclado: violeta

b)

Ratón: violeta, Teclado: verde

c)

Ambos: negro

d)

Ambos: azul

29.

Completa: El conector miniDIN hembra mostrado tiene ___ agujeros.

a)

6

b)

4

c)

5

d)

8

30.

¿Cuál es la función principal del puerto IrDA en una placa base?

a)

Permitir la conexión de dispositivos por infrarrojos sin cables

b)

Conectar dispositivos USB

c)

Mejorar la velocidad de la memoria RAM

d)

Proteger la placa base contra sobrecargas eléctricas

31.

¿Cuál es la principal diferencia entre los dos tipos de conexión mostrados en las imágenes?

a)

Una es en serie y la otra en paralelo.

b)

Ambas son conexiones en serie.

c)

Ambas son conexiones en paralelo.

d)

Una es conexión directa y la otra es inalámbrica.

32.

Se usa en las cámaras de video digitales y llegó a ser competidor de USB. Permitiendo velocidades de 480 Mb/s en su primera versión, así como conectar hasta 63 dispositivos. ¿Cuál es el nombre del conector descrito?

a)

FireWire o IEEE 1394

b)

Thunderbolt

c)

HDMI

d)

DisplayPort

33.

Observa la figura. ¿Cuál de los siguientes conectores corresponde al interior típico en un ordenador de sobremesa?

a)

Imagen a

b)

Imagen b

c)

Imagen c

34.

Observa la figura. ¿Cuál de los siguientes conectores corresponde al exterior típico de ordenadores portátiles?

a)

Imagen a

b)

Imagen b

c)

Imagen c

35.

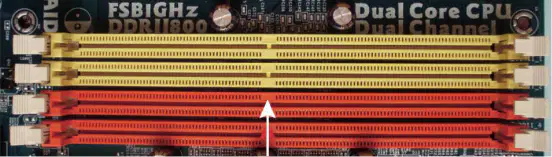

¿Cuántas muescas tiene el zócalo DIMM de 168 contactos?

a)

Dos muescas

b)

Una muesca

c)

Tres muescas

d)

Cuatro muescas

36.

¿Cuántas muescas tiene el zócalo DIMM DDR de 184 contactos?

a)

Una muesca

b)

Dos muescas

c)

Tres muescas

d)

Cuatro muescas

37.

¿Cuántas muescas tiene el zócalo DIMM DDR2 de 240 contactos?

a)

Una muesca

b)

Dos muescas

c)

Tres muescas

d)

Ninguna muesca

38.

¿Cuántas muescas tiene el zócalo DIMM RAMBUS de 184 contactos?

a)

Dos muescas

b)

Una muesca

c)

Tres muescas

d)

Cuatro muescas

39.

¿Cuántas muescas tiene el zócalo DIMM DDR3 de 240 contactos?

a)

Una muesca

b)

Dos muescas

c)

Tres muescas

d)

Ninguna muesca

40.

¿Cuántas muescas tiene el zócalo DIMM DDR4 de 288 contactos (f)?

a)

Una muesca

b)

Dos muescas

c)

Tres muescas

d)

Cuatro muescas

41.

¿Cuántas muescas tiene el zócalo DIMM DDR5 de 288 contactos (g)?

a)

Una muesca

b)

Dos muescas

c)

Tres muescas

d)

Cuatro muescas

42.

¿Dónde deben estar almacenados los programas y datos que utiliza el procesador según el texto sobre la memoria RAM?

a)

En el disco duro

b)

En la memoria

c)

En la tarjeta gráfica

d)

En la nube

43.

¿Cómo se denomina la agrupación de ocho bits según el texto sobre la memoria RAM?

a)

Byte

b)

Bit

c)

Palabra

d)

Kilobyte

44.

Cada celda de memoria puede tener un estado eléctrico que se codifica como:

a)

1 o 0

b)

A o B

c)

Alto o Bajo

d)

Encendido o Apagado

45.

Cada byte puede representar parte de una instrucción de un programa, un valor numérico hexadecimal, o bien un carácter alfanumérico perteneciente al juego de caracteres _______.

a)

ASCII

b)

Unicode

c)

EBCDIC

d)

ISO-8859-1

46.

¿Qué significa ROM y cuál es su característica principal según el texto?

a)

Memoria de acceso aleatorio, se borra al apagar el equipo

b)

Memoria de solo lectura, no se puede modificar y no se borra al apagar el equipo

c)

Memoria caché, es más rápida pero más cara

d)

Memoria que se utiliza para cargar aplicaciones

47.

Completa la frase: La información en la memoria RAM se ______ cuando se apaga el equipo.

a)

borra

b)

duplica

c)

protege

d)

transfiere

48.

¿Cuáles son los dos tipos de memoria RAM mencionados en el texto?

a)

A) ROM y BIOS

b)

B) DRAM y SRAM

c)

C) DRAM y BIOS

d)

D) SRAM y ROM

49.

¿Cuál es la diferencia principal entre DRAM y SRAM según el texto?

a)

La DRAM es más rápida pero más cara

b)

La SRAM se utiliza como caché y no necesita ser recargada

c)

La DRAM guarda la información en condensadores que pierden la carga y deben ser recargados, mientras que la SRAM no tiene este problema

d)

La SRAM se borra al apagar el equipo

50.

¿Qué hace el procesador cuando necesita leer información almacenada en la RAM?

a)

Coloca una tensión en cada una de las líneas de dirección, indicando la posición concreta a la que quiere acceder.

b)

Envía una señal de reloj para sincronizar todos los componentes.

c)

Desactiva la memoria RAM para ahorrar energía.

d)

Solicita acceso al disco duro para recuperar la información.

51.

¿Qué sucede con los datos almacenados en la memoria RAM cuando el ordenador se apaga?

a)

Se guardan permanentemente

b)

Se pierden

c)

Se transfieren a la memoria ROM

d)

Se duplican

52.

¿Cómo se llama el espacio donde el procesador almacena la información que va a ser procesada?

a)

Memoria del sistema o memoria principal.

b)

Unidad de disco duro.

c)

Tarjeta gráfica.

d)

Fuente de poder.

53.

¿Cuál es una característica muy importante de los chips de memoria RAM según el texto?

a)

Su tamaño

b)

Su velocidad de acceso

c)

Su precio

d)

Su color

54.

Los chips de memoria DRAM necesitan un tiempo mínimo para identificar exactamente la información que se pretende leer, denominado _________.

a)

tiempo de acceso

b)

tiempo de ciclo

c)

tiempo de retención

d)

tiempo de refresco

55.

¿Cómo se denomina el tiempo total requerido para efectuar toda la operación en los chips de memoria DRAM?

a)

Tiempo de acceso

b)

Tiempo de carga

c)

Tiempo de ciclo de memoria

d)

Velocidad de transferencia

56.

Los fabricantes suministran el dato de velocidad de transferencia de datos en _________.

a)

MB/s

b)

GB

c)

MHz

d)

KB

57.

Observa la imagen de los módulos de memoria DRAM. ¿Cuál de los siguientes módulos corresponde al 'Módulo DIMM'?

a)

A) Primer módulo de la izquierda

b)

B) Segundo módulo de la izquierda

c)

C) Primer módulo de la derecha

d)

D) Módulo azul en la parte inferior

58.

Observa la imagen de los módulos de memoria DRAM. ¿Cuál de los siguientes módulos corresponde al 'Módulo DDR'?

a)

Primer módulo de la izquierda

b)

Segundo módulo de la derecha

c)

Módulo azul en la parte inferior

d)

Tercer módulo de la izquierda

59.

Observa la imagen de los módulos de memoria DRAM. ¿Cuál de los siguientes módulos corresponde al 'Módulo DDR2'?

a)

Segundo módulo de la izquierda

b)

Primer módulo de la derecha

c)

Módulo azul en la parte inferior

d)

Tercer módulo de la derecha

60.

Observa la imagen de los módulos de memoria DRAM. ¿Cuál de los siguientes módulos corresponde al 'Módulo RAMBUS'?

a)

Primer módulo de la izquierda

b)

Segundo módulo de la derecha

c)

Módulo metálico en la parte central derecha

d)

Módulo azul en la parte inferior

61.

Observa la imagen de los módulos de memoria DRAM. ¿Cuál de los siguientes módulos corresponde al 'Módulo DDR3'?

a)

Tercer módulo de la izquierda

b)

Primer módulo de la derecha

c)

Módulo azul en la parte inferior

d)

Segundo módulo de la derecha

62.

Observa la imagen de los módulos de memoria DRAM. ¿Cuál de los siguientes módulos corresponde al 'Módulo DDR4'?

a)

Cuarto módulo de la izquierda

b)

Segundo módulo de la derecha

c)

Módulo azul en la parte inferior

d)

Segundo módulo de la derecha, debajo del RAMBUS

63.

Observa la imagen de los módulos de memoria DRAM. ¿Cuál de los siguientes módulos corresponde al 'Módulo DDR5'?

a)

Primer módulo de la izquierda

b)

Segundo módulo de la derecha

c)

Módulo azul en la parte inferior

d)

Tercer módulo de la izquierda

64.

¿Qué significa SDRAM y cuál es su principal característica?

a)

SDRAM significa Synchronous DRAM (DRAM Síncrona) y su principal característica es que se sincroniza con la velocidad del procesador, evitando los estados de espera que se producían anteriormente.

b)

SDRAM significa Static DRAM y su principal característica es que no necesita refresco de datos.

c)

SDRAM significa Super Dynamic RAM y su principal característica es que tiene mayor capacidad de almacenamiento.

d)

SDRAM significa Simple DRAM y su principal característica es que consume menos energía.

65.

¿Cuál de las siguientes afirmaciones es verdadera sobre DDR SDRAM?

a)

Funciona a velocidades de reloj de 100 a 266 MHz, duplicando la transferencia de datos a memoria.

b)

Es la más moderna y soporta cuádruple canal.

c)

Ya está obsoleta.

d)

Soporta velocidades de bus de 100 MHz.

66.

Complete el espacio en blanco: DDR2 y DDR3 soportan ________, lo que permite el acceso simultáneo a dos módulos de memoria.

a)

dual channel (doble canal)

b)

single channel (canal único)

c)

quad channel (cuatro canales)

d)

triple channel (tres canales)

67.

¿Cuál es la diferencia principal entre DDR4/DDR5 y las generaciones anteriores de memoria DRAM?

a)

DDR4 y DDR5 son más modernas y soportan cuádruple canal, a diferencia de las anteriores que soportan doble canal.

b)

DDR4 y DDR5 utilizan menos pines que las generaciones anteriores.

c)

DDR4 y DDR5 tienen menor capacidad de almacenamiento que las generaciones anteriores.

d)

DDR4 y DDR5 requieren mayor voltaje que las generaciones anteriores.

68.

¿Cuál sería la velocidad de transferencia de una DDR4 a 300MHz?

a)

19200 Mb/s

b)

9600 Mb/s

c)

38400 Mb/s

d)

2400 Mb/s
