Free Printable Protection contre les surintensités et les moteurs électriques

1.

Selon le RGIE, quelle exigence s’applique aux récepteurs et aux moteurs face aux surintensités dans une installation électrique?

a)

Ils doivent être protégés contre les surintensités

b)

Ils doivent seulement être reliés à la terre sans autre dispositif

c)

Ils doivent être dimensionnés pour accepter toute surintensité

d)

Ils doivent être arrêtés manuellement dès qu’un courant augmente

2.

Dans un moteur, qu’appelle‑t‑on une surintensité? (utiliser la définition donnée)

a)

Un courant supérieur à l’intensité nominale $I_n$ qui peut passer dans le moteur

b)

Un courant égal à la tension nominale du moteur

c)

Un courant transitoire lors du démarrage normal

d)

Un courant inférieur à l’intensité admissible en régime permanent

3.

Quelle est l’intensité nominale d’un moteur selon la définition fournie?

a)

L’intensité maximale pouvant circuler en continu sans provoquer son échauffement

b)

L’intensité moyenne mesurée sur une journée de fonctionnement

c)

L’intensité mesurée pendant le démarrage à vide

d)

L’intensité minimale permettant d’enclencher le contacteur

4.

Quelles causes peuvent provoquer une surintensité dans un moteur? (sélectionner toutes les réponses correctes)

a)

Un court‑circuit

b)

Une surcharge

c)

Une chute de tension secteur

d)

Une mauvaise orientation du ventilateur

5.

Dans un moteur, quelles situations peuvent provoquer un court‑circuit? (selon l’énumération fournie)

a)

L’isolation des enroulements est fondue, mettant deux enroulements en contact

b)

Un enroulement est en contact avec la terre

c)

La température ambiante diminue trop vite

d)

La courroie d’entraînement se desserre

6.

Au sujet du courant de court‑circuit $I_{cc}$ , quelle affirmation est correcte?

a)

C’est un courant très important (en $\text{kA}$ ) qui doit être éliminé au plus vite

b)

C’est un petit courant négligeable pendant l’exploitation

c)

C’est une tension de sécurité définie par la norme

d)

C’est l’intensité nominale $I_n$ en fonctionnement continu

7.

En industrie, quel pouvoir de coupure (PDC) minimal doivent posséder les appareils?

a)

$3\,\text{kA}$

b)

$6\,\text{kA}$

c)

$10\,\text{kA}$

d)

$16\,\text{kA}$

8.

Quels types de surcharge sont distingués dans le document? (sélectionner toutes les réponses correctes)

a)

La surcharge normale

b)

La surcharge anormale

c)

La surcharge transitoire de démarrage

d)

La surcharge due à la mise à la terre

9.

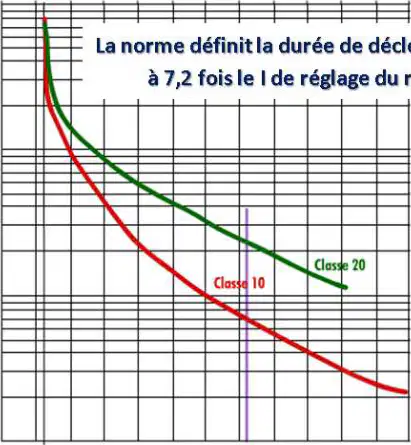

Exercice : le thermique est réglé sur $6{,}65\ \text{A}$ . Le courant de surcharge du moteur est de $40\ \text{A}$ . La norme définit la durée de déclenchement à $7{,}2\times I_{r}$ pour les classes de relais. Quel sera son temps de déclenchement en classe 10 ?

a)

Entre 1 s et 3 s

b)

Entre 4 s et 10 s

c)

Entre 10 s et 20 s

d)

Entre 20 s et 40 s

10.

Exercice : le thermique est réglé sur $6{,}65\ \text{A}$ . Le courant de surcharge du moteur est de $40\ \text{A}$ . La norme définit la durée de déclenchement à $7{,}2\times I_{r}$ pour les classes de relais. Quel sera son temps de déclenchement en classe 20 ?

a)

Entre 2 s et 6 s

b)

Entre 6 s et 20 s

c)

Entre 20 s et 40 s

d)

Entre 40 s et 60 s

Protection contre les surintensités et les moteurs électriques

Total questions: 10

Worksheet time: 5mins
