Free Printable वर्नियर कैलिपर रीडिंग और ज़ीरो एरर (कक्षा 12)

1.

नीचे दर्शाए गए आरेख में मुख्य पैमाना 3 से 4 के बीच है और वर्नियर स्केल ऐसा है कि मापा गया पाठन $3.3 + 0.04 = 3.34$ दिखता है। बिना किसी ज़ीरो एरर के सही माप क्या है?

a)

$3.30$

b)

$3.34$

c)

$3.38$

d)

$3.04$

2.

नीचे दिए गए आरेख में वर्नियर स्केल का शून्य मुख्य पैमाने के शून्य से बाएँ है (पॉज़िटिव ज़ीरो एरर $=0.04$ )। यदि मापा गया पाठन $3.34$ है, तो सही मापन क्या होगा?

a)

$3.30$

b)

$3.34$

c)

$3.38$

d)

$3.40$

3.

नीचे दिए गए आरेख में वर्नियर स्केल का शून्य मुख्य पैमाने के शून्य से दाएँ है (नेगेटिव ज़ीरो एरर $=-0.04$ )। यदि मापा गया पाठन $3.34$ है, तो सही मापन क्या होगा?

a)

$3.30$

b)

$3.34$

c)

$3.38$

d)

$3.28$

4.

QUESTION 1: नीचे दर्शाए गए वर्नियर कैलिपर के चित्र में मुख्य मैट्रिक पैमाना 1–7 तक अंकित है और नीचे "HUNDREDTHS OF mm" वाला वर्नियर स्केल दिखाया गया है। वर्नियर शून्य 5 और 6 के बीच है तथा संरेखण ऐसा है कि सही कुल रीडिंग सेंटीमीटर में कौन-सी है?

a)

$4.78\,\text{cm}$

b)

$5.24\,\text{cm}$

c)

$5.62\,\text{cm}$

d)

$6.08\,\text{cm}$

5.

QUESTION 2: नीचे दिए गए दूसरे चित्र में वही मुख्य पैमाना और वर्नियर स्केल दिखाए गए हैं। वर्नियर शून्य 3 और 4 के बीच है तथा एक संरेखित डिवीजन स्पष्ट रूप से दिखता है। सही कुल रीडिंग सेंटीमीटर में चुनें।

a)

$3.46\,\text{cm}$

b)

$3.84\,\text{cm}$

c)

$4.12\,\text{cm}$

d)

$4.56\,\text{cm}$

6.

QUESTION 3: नीचे दिए गए तीसरे चित्र में वर्नियर शून्य 4 और 5 के बीच है। इस सेटअप के लिए सही कुल रीडिंग सेंटीमीटर में क्या होगी?

a)

$4.02\,\text{cm}$

b)

$4.18\,\text{cm}$

c)

$4.36\,\text{cm}$

d)

$4.64\,\text{cm}$

7.

नीचे दिए गए आरेख में स्क्रू गेज (माइक्रोमीटर) की मुख्य स्केल शून्य पर है और थिम्बल स्केल 30–45 चिह्नों के बीच दिख रही है। निर्देश: चित्र के आधार पर कुल माप ज्ञात करें और सही विकल्प चुनें। कुल माप = ___ mm

a)

$0.36$ mm

b)

$0.40$ mm

c)

$0.44$ mm

d)

$0.48$ mm

8.

नीचे दिए गए आरेख में स्लीव स्केल 0–5 mm दिखाती है और थिम्बल स्केल 20–30 चिह्नों के पास है। निर्देश: चित्र के आधार पर कुल माप ज्ञात करें और सही विकल्प चुनें। कुल माप = ___ mm

a)

$4.95$ mm

b)

$5.10$ mm

c)

$5.25$ mm

d)

$5.50$ mm

9.

नीचे दिए गए आरेख में 0–5 mm की मुख्य स्केल और दायें किनारे पर वृद्धि वाला भाग प्रदर्शित है। निर्देश: चित्र के आधार पर कुल माप ज्ञात करें और सही विकल्प चुनें। कुल माप = ___ mm

a)

$4.60$ mm

b)

$4.70$ mm

c)

$4.80$ mm

d)

$4.90$ mm

10.

नीचे दिए गए आरेख में माइक्रोमीटर पर 0.5 mm/rev लिखित है; स्लीव पर 2–3 के बीच रीडिंग और थिम्बल पर 30–40 अंक। निर्देश: चित्र के आधार पर कुल माप ज्ञात करें और सही विकल्प चुनें। कुल माप = ___ mm

a)

$2.30$ mm

b)

$2.35$ mm

c)

$2.40$ mm

d)

$2.45$ mm

11.

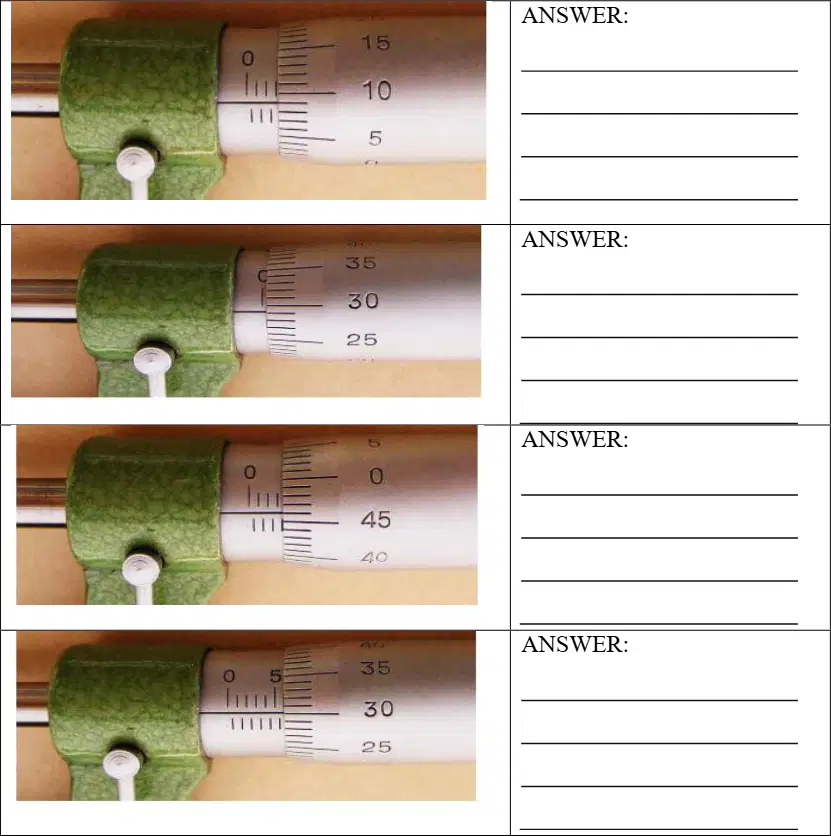

फोटो में दर्शाए गए माइक्रोमीटर की रीडिंग के आधार पर कुल माप ज्ञात करें। निर्देश: चित्र देखकर कुल माप चुनें। कुल माप = ___ mm

a)

$11.12$ mm

b)

$11.20$ mm

c)

$11.28$ mm

d)

$11.36$ mm

12.

फोटो में दर्शाए गए माइक्रोमीटर की रीडिंग के आधार पर कुल माप ज्ञात करें। निर्देश: चित्र देखकर कुल माप चुनें। कुल माप = ___ mm

a)

$30.20$ mm

b)

$30.25$ mm

c)

$30.30$ mm

d)

$30.35$ mm

13.

फोटो में दर्शाए गए माइक्रोमीटर की रीडिंग के आधार पर कुल माप ज्ञात करें। निर्देश: चित्र देखकर कुल माप चुनें। कुल माप = ___ mm

a)

$44.95$ mm

b)

$45.00$ mm

c)

$45.05$ mm

d)

$45.10$ mm

14.

फोटो में दर्शाए गए माइक्रोमीटर की रीडिंग के आधार पर कुल माप ज्ञात करें। निर्देश: चित्र देखकर कुल माप चुनें। कुल माप = ___ mm

a)

$34.95$ mm

b)

$35.00$ mm

c)

$35.10$ mm

d)

$35.20$ mm

वर्नियर कैलिपर रीडिंग और ज़ीरो एरर (कक्षा 12)

Total questions: 14

Worksheet time: 7mins
