Worksheetsinstalaciones domiciliarias
Total questions: 10
Worksheet time: 5mins

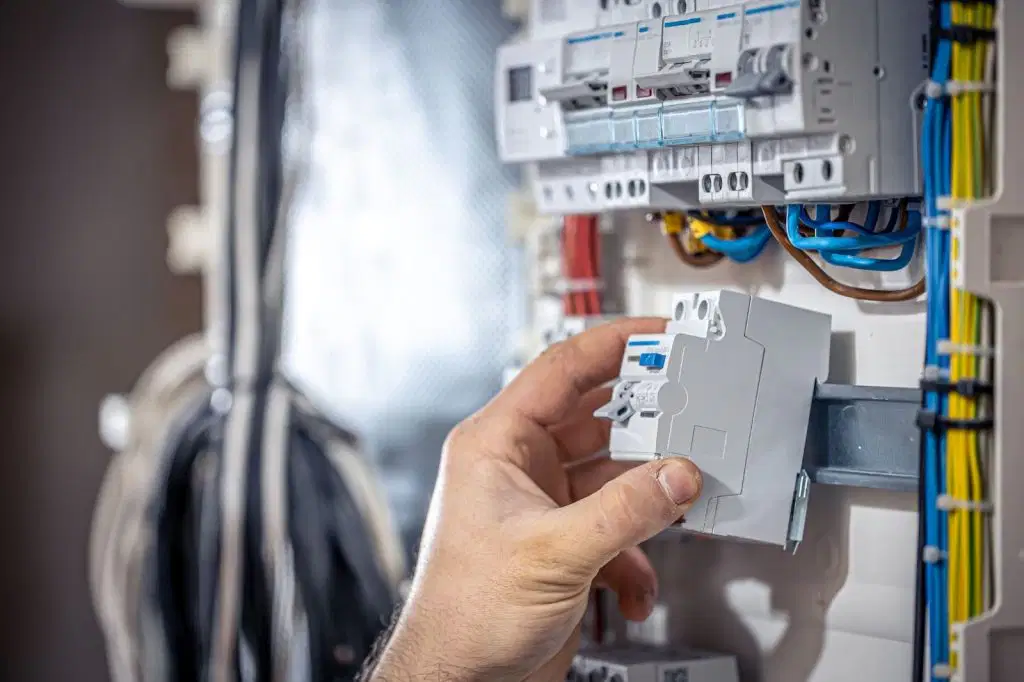

¿Cuál es la diferencia fundamental entre un interruptor diferencial(disyuntor) y un interruptor termomagnético (breaker)?
El interruptor diferencial protege a las personas y el termomagnetico protege nuestras instalaciones y los equipos eléctricos
El interruptor diferencial enciende el circuito y el termomagnetico apaga el circuito
El interruptor diferencial mide el voltaje y el termomagnetico mide la intensidad de corriente
El interruptor diferencial protege de los rayos y el termomagnetico protege de

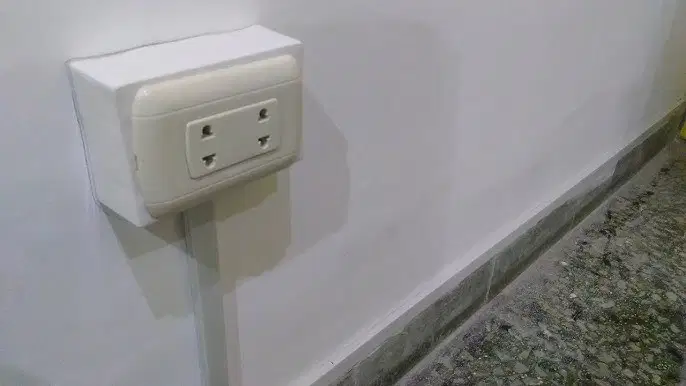

Qué es el "calibre" o sección de un conductor eléctrico y por qué es crucial seleccionar el correcto al momento de diseñar un circuito (por ejemplo, para un tomacorrientes de alto consumo como el de un aire acondicionado).
Es el grosor del cable. Es crucial porque un calibre insuficiente puede causar sobrecalentamiento y riesgo de incendio
Es el color de la aislación del cable. Es crucial para identificar el cable de tierra y seguir el código de colores
Es la longitud del rollo de cable. Es crucial para calcular cuánto comprar y así ahorrar dinero en el proyecto
Es la marca del fabricante. Es crucial porque algunas marcas son más baratas y funcionan igual para cualquier instalación

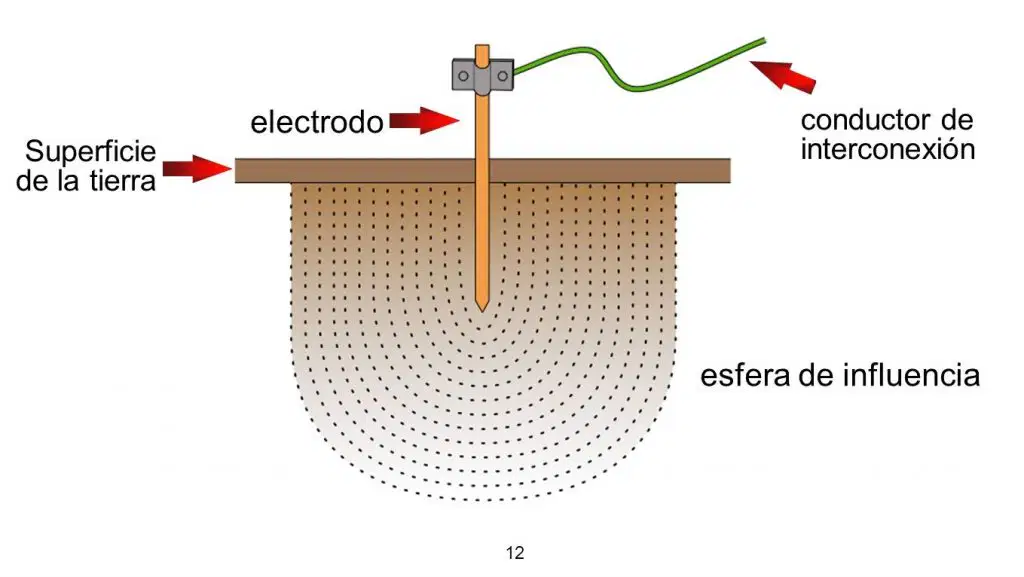

En el contexto de las instalaciones de puesta a tierra, ¿qué representa y para qué sirve el "Electrodo de Puesta a Tierra"?
Es un dispositivo en el tablero que almacena electricidad estática para evitar daños en los equipos sensibles
Es una varilla o placa metálica enterrada que disipa las corrientes de falla de manera segura hacia el terreno
Es un tipo de interruptor que se instala en el jardín para cortar la energía solo del exterior de la casa
Es un aislante que se coloca alrededor de los cables subterráneos para evitar que la corriente se fugue

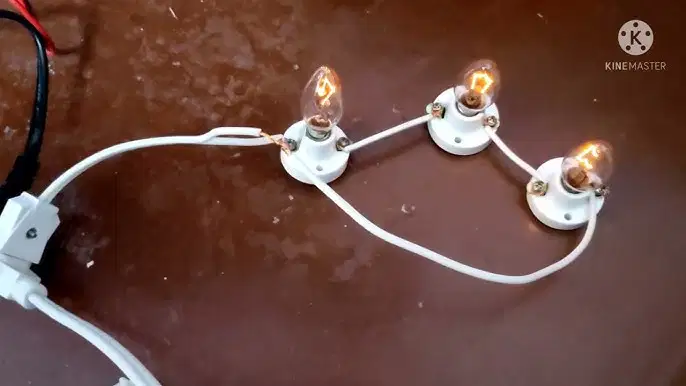

En un circuito puramente en serie con tres lámparas idénticas, si una de ellas se funde, ¿qué sucede con las demás?
Las otras dos lámparas aumentan su brillo
Solo la lámpara fundida deja de funcionar, las demás permanecen encendidas
Las otras dos lámparas se apagan inmediatamente
El circuito entra en cortocircuito y salta el breaker
¿Cuál es la principal ventaja de conectar los tomacorrientes de una casa en paralelo?
Se utilizan menos cables y es más económico
Si un tomacorriente falla, todos los demás siguen funcionando
Permite usar un breaker de menor capacidad
Los electrodomésticos reciben mayor voltaje
En un circuito mixto donde 2 lámparas de la cocina están en paralelo entre sí, pero 3 lámparas están en serie ¿qué ocurre si se funde una lampara en el circuito en serie?
Solo se apaga la lámpara fundida
El circuito de lámparas en serie deja de funcionar
El circuito de lámparas en paralelo se apaga
Todo el circuito mixto deja de funcionar
¿Por qué los tomacorrientes para duchas, hornos y cocinas eléctricas requieren circuitos dedicados?
Porque necesitan un voltaje diferente al estándar
Para evitar que otros electrodomésticos interfieran con su funcionamiento
Por su alto consumo de corriente y para prevenir sobrecargas
Porque deben conectarse a un sistema de energía solar

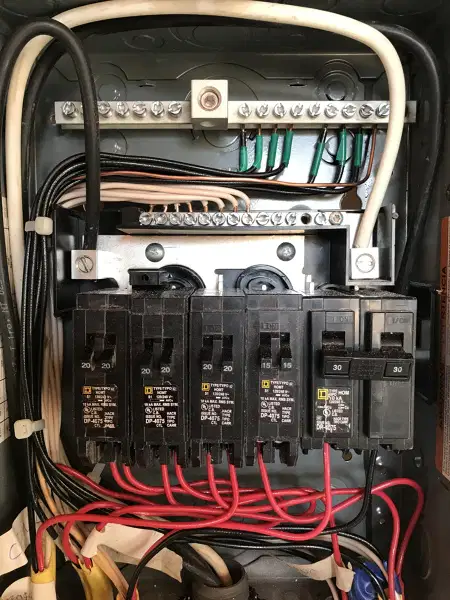

¿Cuál es la función principal del centro de carga (tablero eléctrico) en una instalación domiciliaria?
Almacenar energía de respaldo para cortes de luz
Distribuir la energía y proteger cada circuito con interruptores termomagneticos
Reducir el consumo general de energía de la casa
Estabilizar el voltaje de toda la instalación

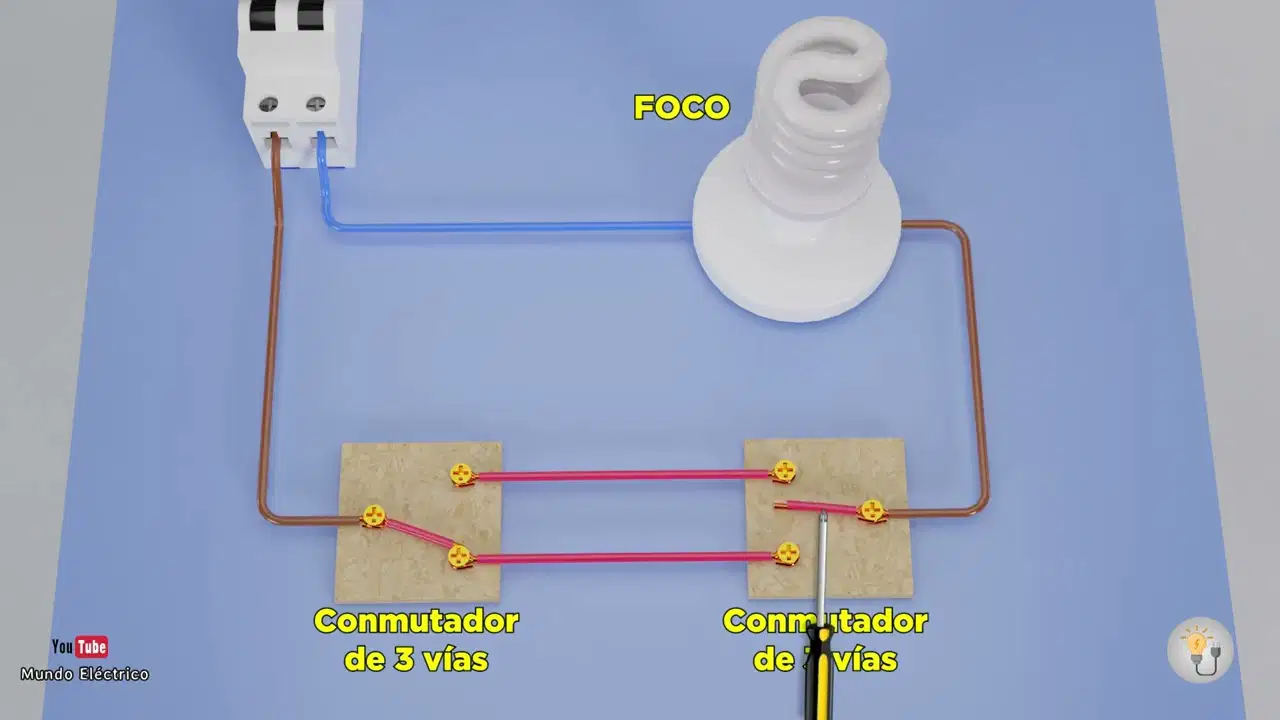

En un circuito de tres vías (conmutado), ¿cuántos interruptores se necesitan para controlar una lámpara desde dos puntos diferentes?
1
2
3
4

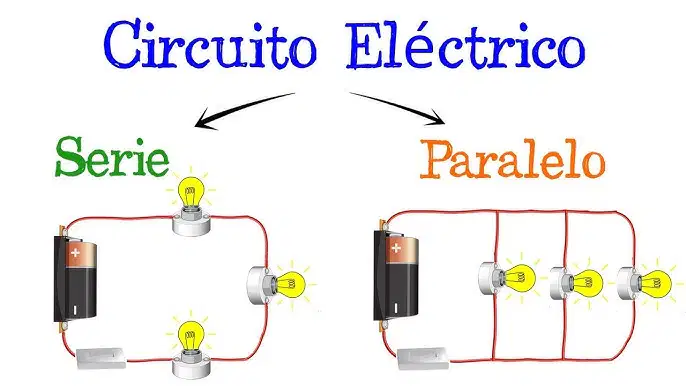

Cual es la principal diferencia en la conexión de un circuito en serie y un circuito en paralelo
En serie los componentes se conectan uno tras otro en un solo camino, en paralelo se conectan en múltiples caminos independientes
En serie los componentes tienen el mismo voltaje, en paralelo tienen diferentes voltajes
En serie se usan cables más gruesos, en paralelo cables más delgados
En serie la conexión es más económica, en paralelo es más costosa
